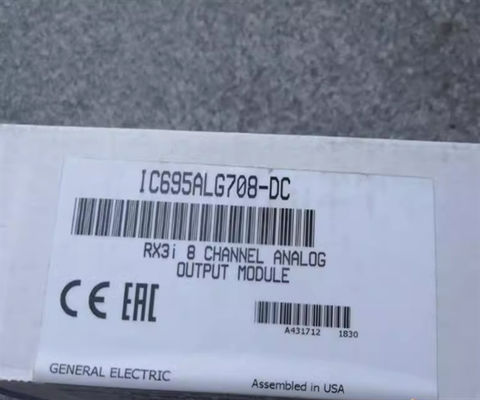

GE Fanuc IC695ALG708 Analog-Ausgangsmodul GE Speedtronic Mark V

Produktbeschreibung von IC695ALG708

Der IC695ALG708 ist ein Analog-Ausgangsmodul mit acht (8) Kanälen aus der PACsystem-Serie RX3i Programmierbarer Automatisierungscontroller (PAC).Es handelt sich um ein Einzel-Slot-Modul mit Kanälen, die konfigurierbar sind, um Ausgangsstrommignale wie 0-20 mA und 4-20 mA und Spannungssignale wie +/- 10 VDC und 0-10 VDC zu liefernDie IC695ALG708 ist nun unter Emerson Automation, da der vorherige Hersteller GE Intelligent Platforms (GE IP) von dem ersteren übernommen wurde.Dieses Modul liefert immer noch einen analogen Ausgang mit einer Auflösung zwischen 14Jeder Kanal dieses Moduls kann mit individuellen Alarminstellungen wie sehr niedrig, niedrig, hoch und sehr hoch eingestellt werden.Jeder Ausgang kann auch an bestimmten Hoch- und Tiefpunkten geklemmt werden, was nützlich sein kann, wenn ein Ausgangskanal mit einem Proportional + Integral + Derivative (PID) -Steuerungsausgang verbunden istZusätzlich können Ausgangsverzerrungen hinzugefügt werden, um die Ausgabe zu optimieren oder manuell an das vom Benutzer gewünschte Niveau anzupassen.Der IC695ALG708 verfügt über eine integrierte Modulfehlermeldung sowie die Standardeinstellungen für den letzten Zustand oder den Ausgang. Für die CPU-Kompatibilität kann jede RX3i-CPU mit diesem analogen Ausgangsmodul verwendet werden. Die CPU muss jedoch eine Firmwareversion 3.5 oder höher haben und muss mit der Machine Edition Version 5 konfiguriert werden.0 SP3 Logic Developer muss für die Entwicklung von Benutzerprogrammen verwendet werden. Der IC695ALG708 benötigt zur Bedienung eine externe 24 VDC Poserversorgung.Kompatible Endgeräte für die Verwendung mit diesem Modul sind Box-Style (IC694TBB032), Extended Box-Style (IC694TBB132), Spring-Style (IC694TBS032) oder Extended Spring-Style (IC694TBS132) Endblock.

Das als IC695ALG708 bezeichnete Analogmodul wurde von GE Fanuc entwickelt und hergestellt und ist für die Verwendung mit den GE RX3i PACSystems-Geräten vorgesehen.Das Modul kann für verschiedene Leistungs- und Spannungsbereiche konfiguriert werden und ist für die Installation in der universellen Backplane im RX3i-System ausgelegtDas IC695ALG708-Modul verfügt über 8 verfügbare Ausgangskanäle, die entweder für Spannungs- oder Stromausgangsbetrieb angepasst werden können.Der unterstützte Spannungsbereich des Moduls beträgt 0 bis +10 Volt oder -10 bis +10 Volt und der Strombereich beträgt 0 bis 20 Milliampere oder 4 bis 20 MilliampereAlle Ausgänge sind nicht isoliert und das Modul kann mit mehreren verschiedenen Terminalblocktypen kombiniert werden.3 VoltDas IC695ALG708-Modul verfügt über eine Isolationsspannung von 2550 Volt DC für die Dauer einer Sekunde und eine maximale Ausgangslast von 850 Ohm. Die Leistungsauflösung des Moduls beträgt bis zu 7.25 Watt und Leistungsaufwand 375 Milliampere bei 3.3 Volt Gleichstrom und kann mit einer isolierten Stromquelle mit 24 Volt Gleichstrom bis zu 315 Milliampere erreichen. Das IC695ALG708-Modul verwendet eine externe Stromquelle mit einem Spannungsbereich von 19.2 bis 30 Volt Gleichspannung und eine Ausgangsverlagzeit von 2 MillisekundenDas Modul enthält eine Vielzahl von Funktionen, die die Leistung des Systems verbessern können.Erkennung verschiedener Alarmstufen, Fehlermeldung, Standardwerte für die Aufrechterhaltung des letzten Zustands und vollständige automatische Kalibrierung.

Das IC695ALG708 ist ein nicht isoliertes analoges Eingangsmodul für PACSystem RX3i Programmierbare Automatisierung (PAC), das früher von GE Intelligent Platforms (GE IP) hergestellt wurde und jetzt von Emerson Automation produziert wird.Dieses Modul verfügt über acht (8) Ausgangskanäle, die für 0 bis 20 mA und 4 bis 20 mA Stromsignale und ±10V und 0 bis 10V Spannungssignale konfigurierbar sindDieses Modul ist auf einem RX3i Universal-Backplane installiert und verfügt über eine ADC-Konvertierungs-Auflösung von 15,6 bis 15,9 Bit.
