Beschreibung des Produkts Die in Absatz 1 genannten Anforderungen gelten nicht.

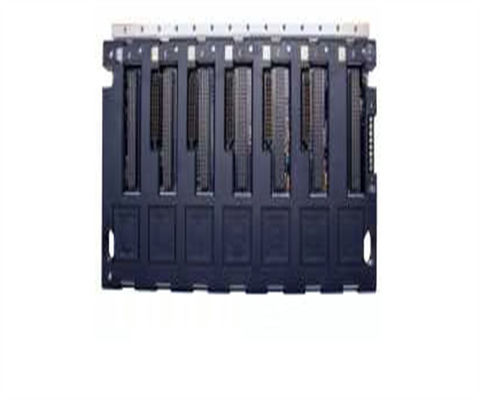

Der IC695CHS007 ist ein universeller Backplane aus der PACSystem RX3i Programmierbarer Automationscontroller (PAC) Serie.für Stromversorgungs- und E/A-Module reserviertEs unterstützt alle I/O- und Optionsmodule der PACsystem-RX3i-Serie sowie die I/O- und Optionsmodule der Serie 90-30.
Der IC695CHS007-Steckplatz 0 ist für die Installation einer IC695-Stromversorgung reserviert. Slot 1-5 are dual connector slots that support Peripheral Component Interconnect (PCI) type connectors utilized by PACSystem components such as IC695 modules and Serial connectors used by Series 90-30 modules particularly IC693 and IC694 modules.Slot 6, der rechtseste und letzte Slot, unterstützt nur PCI, nur mit RX3i-Modulen kompatibel.
Der IC695CHS007 ist ideal für Anwendungen mit begrenztem Montageplatz oder für die Implementierung einer Remote-E/A-Architektur geeignet.Dieses Modul ist mit einem 24 VDC-Terminalstreifen am linken Ende des Racks ausgestattet. Ein Backplane-Erdpunkt und eine integrierte Erdbar zur Verbindung von Schild- und Erdverbindungen des gehosteten Moduls des Racks.Slot-Nummern sind auch deutlich auf diesem Regal gedruckt, um die Module entsprechend montieren.
Der IC695CHS007 ist in zwei (2) Versionen erhältlich, insbesondereIC695CHS007-AA, die erste Version, und die spätere Version IC695CHS007-BA, die mechanische Verbesserungen beinhaltet, insbesondere mit dem PCI-Stecker für die Rückseite des Fahrwerks.
Die IC695CHS007 ist nur für das horizontale Münzen ausgelegt.Dieses Rack wird direkt über das zur Verfügung stehende Montageloch an das Gehäuse-Unterpaneel angebracht.
Die GE IC695CHS007 Backplane ist eine universelle Backplane, die Teil der RX3i PACSystems Serie ist, die von GE Fanuc entwickelt und hergestellt wird und als Ersatz für die Serie 90-30 eingesetzt wird.Das IC695CHS007-Rückfeld hat eine Eingangsspannung von +24 VoltDie Benutzer sollten beachten, dass die empfohlene Montagemethode die horizontale Ausrichtung und die Montage in einem Schutzgehäuse mit einer Mindestschutzgrenze von IP 20 (NEMA Typ 1) umfassen sollte.Die universelle Rückseite des IC695CHS007 hat einen Erdungspunkt zusammen mit einem Endband am linken EndeAußerdem verfügt das Backplane über eine integrierte Erdungsstange und sichtbare Spaltnummern für die Konfiguration und bietet Unterstützung für Systeme und Optionsmodule anderer Hersteller.
Die IC695CHS007 Backplane hat einen inneren Strom von 240 Milliampere bei 5 Volt Gleichstrom und einen Strom von 600 Milliampere bei 3,3 Volt Gleichstrom und verfügt über 7 verfügbare Slots für Komponenten.Die unterstützten Komponenten können PCI-E/A-Komponenten wie den IC693 umfassenDie PCI-kompatiblen Komponenten beginnen mit dem Produktcode IC695.Die GE-Backplanes wie die IC695CHS007 Backplane können in gefährlichen Bereichen verwendet werden, aber sie erfordern ein Gehäuse mit einem höheren Schutzniveau in diesen UmgebungenDie Mindestschutzeinstufung für gefährliche Bereiche beträgt IP 54.Die IC695CHS007 Backplane erfordert nicht viel Installationsraum, aber es braucht mindestens 4 Zoll Platz auf allen Seiten, um eine ordnungsgemäße KühlungDie angegebenen Abmessungen der Einheit sind 141,4 x 264,9 x 147,3 Millimeter (5,5 x 10,4 x 5,8 Zoll).
Technische Spezifikationen Die in Absatz 1 genannten Anforderungen gelten nicht.
| Marke |
GE Automation Fanuc / Emerson Automation |
| Reihe |
7 Schlitze für die universelle Rückseite der Baureihe RX3i |
| Teilnummer |
Die in Absatz 1 genannten Anforderungen gelten nicht. |
| Modultyp |
Universalcontroller und E/A |
| Lastanforderung |
Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel durchgeführt. |
| Hintergrundunterstützung |
PCI und Hochgeschwindigkeitsserie |
| Entfernung |
N/A |
| Anzahl der Schlitze |
7 |
| Abmessungen |
5.57 x 10.4 x 5.80 Zoll (H x W x D) |
| Gewicht |
1.03 kg (2.27 lb) |
