GE Fanuc PACSystems RX3i 12 Schlitze Hochgeschwindigkeitssteuerung Basis Digital IO Modul IC695CHS012

Beschreibung des Produkts Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten werden in Anhang II der Verordnung (EU) Nr. 182/2011 übermittelt.

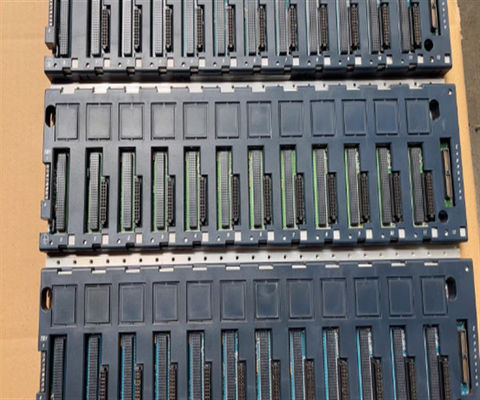

Das IC695CHS012 ist ein universelles Backplane von PACSystem RX3i. Dieses Backplane verfügt über 12 Slots, die eine Hochgeschwindigkeits-Peripheral Component Interconnect (PCI) und serielle Busverbindung unterstützen.Backplanes sind notwendige Komponenten, da sie die RX3i-Module und die Konnektivität unterbringen.Es beherbergt auch den Kommunikationsbus, in dem die interne Kommunikation zwischen den Modulen stattfindet.

Der IC695CHS012 hat einen Stromverbrauch von 600 mA @ 3.3 VDC und 240 mA @ 5 VDC. Er hat physikalische Abmessungen von 18,01 x 5,57 x 5,80 (457,5 x 141,5 x 147,32) und unterstützt eine horizontale Montage.Es muss in einem Gehäuse montiert werden, das eine IP20/NEMA/UL-Schutzklasse Typ 1 bietet.Für die natürliche Abkühlung und eine ausreichende Luftzirkulation muss die Rückfläche auf allen Seiten der Ausrüstung einen Abstand von 102 mm oder 4 Zoll aufweisen.IC695CHS012 muss in einem Gehäuse mit einer mechanischen Festigkeit von mindestens IP54 installiert werden, das 3.5 Joule Aufprallenergie.

Der IC695CHS012 unterstützt das Warmwechseln von Modulen oder Abnehmbaren und das Einfügen unter Stromversorgung. This provides a distinct advantage as it effectively reduces downtime and permits maintenance activities such as module replacement and integrity verification to be carried out without affecting the present operating mode of the attached controller and modulesZusätzlich unterstützt dieses Backplane die Installation von optionalen Basisplatten wie Steuerungsbasis und Ethernet-Erweiterungsbasis.

Das IC695CHS012-Backplane ist mit einem TB1-Terminalblock ausgestattet, der die Abschaltung einer optionalen externen 24VDC-Stromquelle für die Verwendung durch einige IC693- und IC694-Module ermöglicht.Empfohlene Drähte für den Einsatz ist AWG 14-22 Einzeldraht.

Der IC695CHS012 Backplane hat eine interne Stromstärke von 240 Milliampere bei 5 Volt Gleichstrom und eine Stromstärke von 600 Milliampere bei 3,3 Volt Gleichstrom.Die Rückseite muss horizontal positioniert sein und erfordert an allen Seiten mindestens 102 Millimeter Platz, um ordnungsgemäß zu funktionieren und luftgekühlt zu seinDie unterstützten Eingangsterminals, die mit der universellen IC695CHS012-Hinterplatte verwendet werden, verwenden einzelne Leitungen in Größen von 14 bis 22 AWG.Die Anschlüsse in den Stellen 7 und 8 werden typischerweise für isolierte externe Stromquellen verwendet.. Jeder Schlitz im IC695CHS012 Backplane ist so konfiguriert, dass er verschiedene Komponenten akzeptiert, z. B. sind Gleichstromversorgungen an einen einzigen Schlitz angeschlossen, AC-Stromversorgungen sind jedoch für 2 Schlitze bestimmt.

Der GE Fanuc / Emerson Automation IC695CHS012 ist ein PACSystem RX3i universelles Backplane.Diese Rückseite unterstützt das Warmwechsel von Modulen mit einem Stromverbrauch von 600 mA @ 3.3 VDC und 240 mA @ 5 VDC.
