GE PACSystems RX3i PLC IC695ALG808 Digitales I/O-Modul 20 Redundante Fernübertragung

ProduktbeschreibungfDer Wert der Verbrennungsmenge ist zu messen.

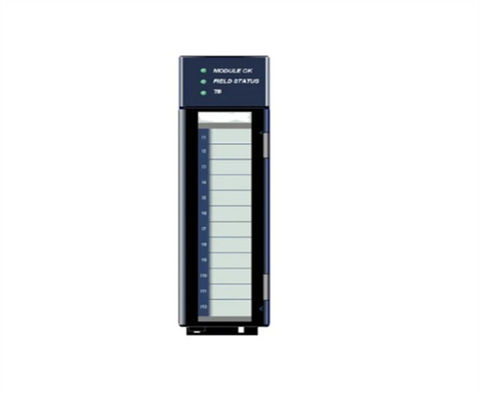

Das IC695ALG808 ist ein analogues Ausgangsmodul von Emerson Automation, früher von GE Intelligent Platforms (GE IP) hergestellt.Dieses Modul wird mit acht (8) einzeln isolierten Ausgangskanälen geliefert, die konfigurierbar sind, um 0-20 mA / 4-20 mA Stromsignale und +/- 10 VDC / 0-10 VDC Spannungssignale zu liefernDer IC695ALG808 kann verwendet werden, um Ausgangssignale an Modulationsgeräte, Variable Frequency Drives (VFD), Steuerventile, Dämpfer, Schleusen und andere Geräte zu liefern.Es kann auch verwendet werden, um Signale an Panelmessgeräte und Datenaufzeichner zu senden, die direkt eine bestimmte Variable für die lokale Ablesung und Aufzeichnung darstellen. Der IC695ALG808 ist kompatibel mit einer Vielzahl von Endgeräten wie Box-Style (IC694TBB032), Extended Box-Style (IC694TBB132), Spring-Style (IC694TBS032) oder Extended Spring-Style (IC694TBS132).Dieses Modul benötigt eine externe 24 VDC, die direkt an den Endblock des Moduls angeschlossen ist, um es dem Modul zu ermöglichen, die gewünschten Ausgangssignale zu liefern.. Alle Kanäle des IC695ALG808 sind softwarekonfigurierbar. Zu den anderen konfigurierbaren Parametern gehören Alarm-Einstellungen wie sehr niedrig, niedrig, hoch und sehr hoch Alarm, Modulfehlermeldung,Alarmverschließung, die Alarmgrenzen sowie die Einstellung der hohen und niedrigen Alarmgrenze definiert..Der IC695ALG808 hat eine Ausgabenauflösung von 15 Bit, wenn er für +/- 10 VDC, 0-20 mA und 4-20 mA konfiguriert ist, während 14 Bit erreicht werden, wenn er für 0-10 VDC-Ausgangssignale konfiguriert ist.Es hat eine analoge Aktualisierungsrate von 8 Millisekunden auf allen Kanälen.

Das IC695ALG808-Ausgangsmodul wurde von GE Fanuc entwickelt und hergestellt. Es ist eine leistungsstarke Komponente, die in industriellen Gehäusen mit Anzeigen für den Modulstatus geliefert wird.der Status des FeldesDas Modul wurde für die PACSystems-Serie RX3i entwickelt und ist in der universellen Rückseite des Systems installiert.Das IC695ALG808-Modul wird von einer externen Quelle mit einer Nennspannung von 24 Volt Gleichstrom und einem Strom von bis zu 600 Milliampere versorgtDas Modul verfügt über 8 verfügbare Kanäle, die entweder für Spannungs- oder Strombetrieb verwendet werden können. Alle Kanäle sind analog und isoliert. Die unterstützten Terminalblocktypen sind Federtyp,Schachtel-StilDas Ausgangsmodul IC695ALG808 arbeitet im Spannungsbereich von 0 bis +10 Volt oder -10 bis +10 Volt,und sein Strombereich beträgt 0 bis 20 Milliampere oder 4 bis 20 MilliampereDie Rückseite des Moduls benötigt 80 Milliampere, wenn sie an eine 3,3-Volt-Stromquelle angeschlossen ist.Das Modul hat eine maximale Ausgangslast von 1350 Ohm und verbraucht eine maximale Leistung von 7Zusätzlich enthält das IC695ALG808-Modul einen Stromüberspannungsschutz bei einer Spannung von -30 Volt für 60 Sekunden und +30 Volt für 1 Stunde.Die Ausgangsgewinn-Drift des Moduls für Spannungsausgang beträgt 20 ppm pro Grad Celsius und 35 ppm pro Grad Celsius für die aktuelle AusgabeDas IC695ALG808-Modul verfügt über eine Spannungs-Strom-Ausgangszeit von 2 Millisekunden.

Der IC695ALG808 ist ein isoliertes analoges Ausgangsmodul für PACSystem RX3i Programmierbare Automatisierung (PAC), das früher von GE Intelligent Platforms (GE IP) hergestellt wurde und jetzt von Emerson Automation produziert wird.Dieses Modul verfügt über acht (8) Ausgangskanäle, die für 0 bis 20 mA und 4 bis 20 mA Stromsignale und ±10V und 0 bis 10V Spannungssignale konfigurierbar sindDieses Modul ist an einem universellen Backplane RX3i installiert und benötigt eine externe 24 VDC-Stromversorgung.Es hat eine Ausgabeauflösung von 14 Bit für 0-10 VDC-Ausgabe und 15 Bit für den Rest der Ausgabesignale.
