IC695CMX128 GE Fanuc Reflektionsspeichermodul GE General Electric

Produktbeschreibung von IC695CMX128

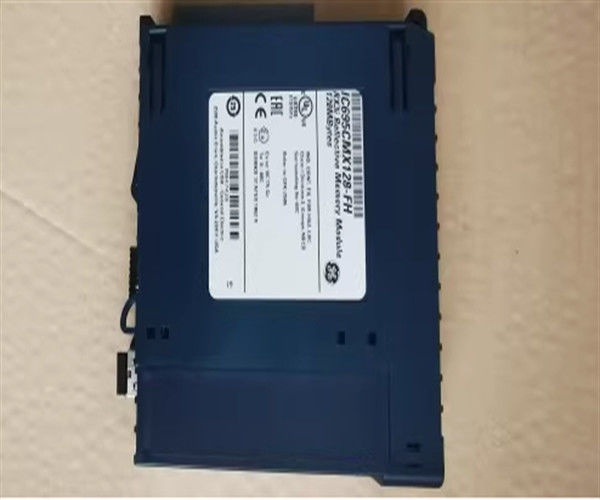

Das IC695CMX128 PacSystems Control Memory Xchanger Module ist ein CMX-Modul der RX3i-Serie von GE Fanuc. Es hilft, Daten zwischen SPS und anderen Geräten über ein Hochgeschwindigkeits-Glasfasernetzwerk auszutauschen.Es verwendet ein reflektierendes Speichernetzwerk, das bis zu 256 Knoten haben kannDas IC695CMX128 PacSystems Control Memory Xchanger Modul ist auch mit der VMIC 5565-Familie von reflektierenden Speichergeräten von GE kompatibel.Einige der Merkmale dieses Steuerspeicheraustauschmoduls sind ein Einzelschlitzeformfaktor, 128 MB reflektierender Speicher, softwarekonfigurierbare Knotenparameter und bis zu 300 Meter Multimodefaserverbindungen.Das IC695CMX128 PacSystems Control Memory Xchanger Modul muss in einem GE RX3i universellen Backplane installiert werden.

Das IC695CMX128 PACSystems Control Memory Xchanger Modul verfügt über 4 grüne Status-LEDs, die "OK", "CONFIG", "SIG DELETE" und "OWN DATA" LEDs sind. Sie informieren die Benutzer über den Status der CPU,über die ModulkonfigurationDas Modul verfügt über einen optischen Transceiver, der zwei Glasfaser-Ports des Typs LC enthält.Diese Module können mit Einzel- oder Doppel-Multimode-Faseroptikkabeln vernetzt werden. Die Proficy Machine Editor Logic Developer Software Version 5.80 oder höher ist erforderlich, um das Modul zu programmieren.Es bietet grundlegende Lese- und Schreiboperationen sowie zusätzliche Funktionen wie das Lesen des Interrupt-Status, Paritätsfehler und andere fortgeschrittene Funktionen.Die Knoten des reflektierenden Speichernetzwerks sind mit Glasfaserkabeln verbunden, so dass Sender und Empfänger miteinander verbunden sindDer Sender des ersten Knoten ist mit dem Empfänger des zweiten Knoten verbunden, bis die Schleife abgeschlossen ist.

Das IC695CMX128 RX3i Control Memory Xchanger Module ist ein von GE Fanuc hergestelltes PacSystems CMX-Modul. Es verfügt über einen Leistungsaufwand von 253 Milliampere bei +5 Volt Gleichstrom und 660 Milliampere bei +3,3 Volt Gleichstrom.128 MB SDRAM für den Benutzerspeicher, und 2,1 Gigabit pro Sekunde Busgeschwindigkeit.
