GE Fanuc IC695PNS001 RX3i Profinet Scanner Modul 20 Redundante Fern-E/A-Geräte und Modbus/RTU-Serienprotokolle

Beschreibung des Produkts Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Daten sind zu entnehmen.

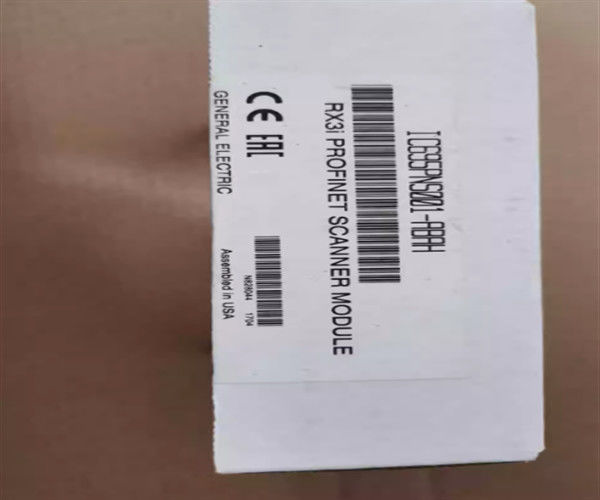

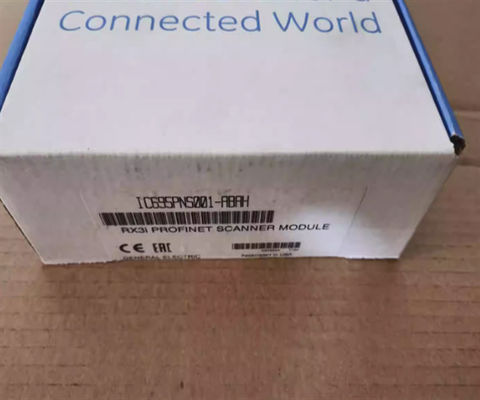

Das IC695PNS001 ist ein Profinet-Scannermodul, das von GE Fanuc / Emerson Automation hergestellt wird.die zur Verwaltung von Profinet-Verbindungen wie der Kommunikation mit Remote-E/A-Geräten verwendet wird, die in universellen E/A-Hintergründen liegen, egal ob Module der Serie 90-30 oder RX3i; Senden von E/A-Daten über das Profinet-Netzwerk an die Partner-CPUs im Netzwerk; Kommunikation mit Human Machine Interface (HMI),Überwachungskontrolle und Datenerfassung (SCADA) und andere ähnliche Automatisierungskomponenten.

Der IC695PNS001 verfügt über einen (1) Micro-USB-Anschluss, der hauptsächlich für Firmware-Upgrades verwendet wird.Es ist auch mit vier (4) Ethernet-Kommunikationsanschlüssen ausgestattet, die hauptsächlich das Profinet-Protokoll unterstützenJeder der Ports unterstützt moderne Kommunikationsgeschwindigkeiten wie 10/100/1000 Mbps und unterstützt eine Vielzahl von Topologien wie Liner, Daisy-Chain, Star,Ring- oder redundante Ethernet-MedientopologieZusätzlich sind zwei (2) der Ethernet-Anschlüsse des IC695PNS001 zwei (2) Small Form Factor (SFP) Steckkäfige, die mit SFP-Modulen zur Umwandlung von Netzwerk in Glasfasermedien installiert werden können.Der IC695PNS001 ist nach einer vereinfachten Konfigurationsmethode konstruiert. Der Name des E/A-Geräts, die IP-Adresse und andere Parameter können auf einer SD-Karte gespeichert und durch Einfügen derselben SD-Karte auf ein anderes Profinet-Scanner-Modul übertragen werden.Diese Methode beseitigt die Abhängigkeit von Software-Konfigurationswerkzeug und verringert die Wartungszeit erheblich.

Der IC695PNS001 nimmt einen einzigen Schlitz des Hinterplatzes mit auf der Frontplatte des Moduls montierten Status-LED-Anzeigen ein. Er verfügt über OK-LED, LAN-LED, STATUS-LED, CONN-LED, einzelne PORT-LED,Aktiv-LED und USB-LEDDiese LED-Anzeigen lieferten einen umfassenden Überblick über den Betriebszustand des Moduls.

Das IC695PNS001 verfügt über eine interne Leistung von 1,2 Ampere bei 3,3 Volt Gleichstrom oder maximal 1,1 Ampere bei einer Nennspannung von 5 Volt Gleichstrom. Dieses Modul unterstützt die Proficy Machine Edition Version 8.50 oder neuere Versionen der SoftwareDer Betriebstemperaturbereich für dieses Modul beträgt 0 bis 60 Grad Celsius, und es wird mit 2 SFP- und 2 RJ-45-Käfigen mit den SFP-Geräten separat geliefert.Wenn die Netzwerkkommunikation verloren geht, das IC695PNS001 PROFINET-Scannermodul hilft, die Eingabe- und Ausgabezustände abhängig von den spezifischen Konfigurationen eines Moduls zu verwalten.Es unterstützt die Margherita-Kette., Stern- oder Ringtopologien.

Der GE Fanuc / Emerson Automation IC695PNS001 ist ein Profinet-Scannermodul. Dieser Block ist Teil der PACSystems RX3i Produktfamilie.Es verbindet ein Remote I/O Rack mit einem Modul der Serie 90-30 / RX3i zum Profinet I/O NetzwerkDieses Modul verfügt über einen (1) USB-Mikroport für das Firmware-Upgrade und vier (4) Ethernet-Ports, die eine Übertragungsrate von 10/100/1000 Mbps unterstützen.
