Allgemeine Informationen

Kennzeichnung des Verkäufers (VendorID) 002AH

Einrichtungsinformant (DeviceID) 0302H

Versorgungsspannung

24 V Gleichstrom Ja

zulässiger Bereich, untere Grenze (DC) 20,4 V

zulässiger Bereich, Obergrenze (DC) 28,8 V

zulässiger Bereich (inklusive Wellen), untere Grenze (DC) 20,4 V

zulässiger Bereich (inklusive Wellen), Obergrenze (DC) 28,8 V

Außenschutz für Versorgungskabel (Empfehlung) In einer Konstruktion mit geerdetem Referenzpotential ist für redundante Schnittstellemodule eine Sicherung erforderlich (Empfehlung: 2,5 A)

Hauptpufferung

Stromversorgungs- und Spannungsausfall gespeicherte Energiezeit 5 ms Eingangsstrom Stromverbrauch, max. 600 mA Einschlussstrom, Typ 4 A I2t 0,09 A2·

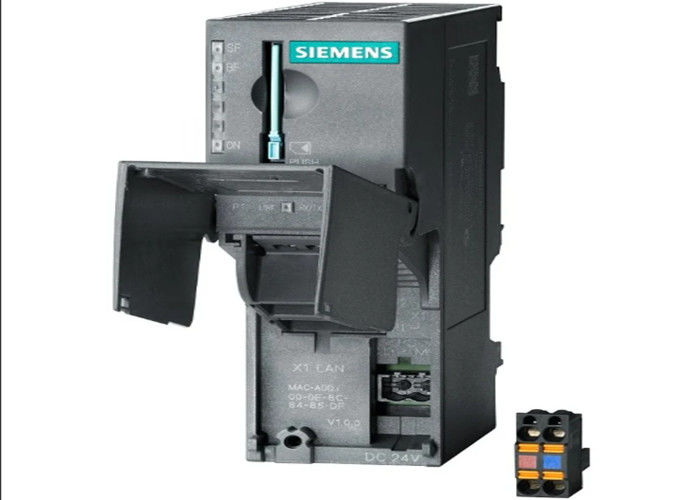

Eigenschaft von 6ES7153-4AA01-0XB0

Ausgangsstrom für den Hintergrundbus (5 V Gleichstrom), max. 1,5 A Leistungsverlust Leistungsverlust, typischerweise 6 W;Typischer Adressbereich Adressvolumen Eingaben 192 Bytes Ausgänge 192 Bytes Hardwarekonfiguration Anzahl der Module pro DP-Slave-SchnittstelleMaximal. 12 Communication functions Bus protocol/transmission protocol PN IO Interrupts/diagnostics/status information Diagnostics indication LED Connection to network LINK (green) Yes Transmit/receive RX/TX (yellow) Yes Isolation Isolation checked with 500 V DC Degree and class of protection IP20 Yes Ambient conditions Operating temperature Min. 0 °C max. 60 °C Luftdruck Betriebshöhe über dem Meeresspiegel, max. 2000 m Abmessungen Breite 40 mm Höhe 125 mm Tiefe 118 mm Gewichte Gewicht, ca. 215 g; ca.
