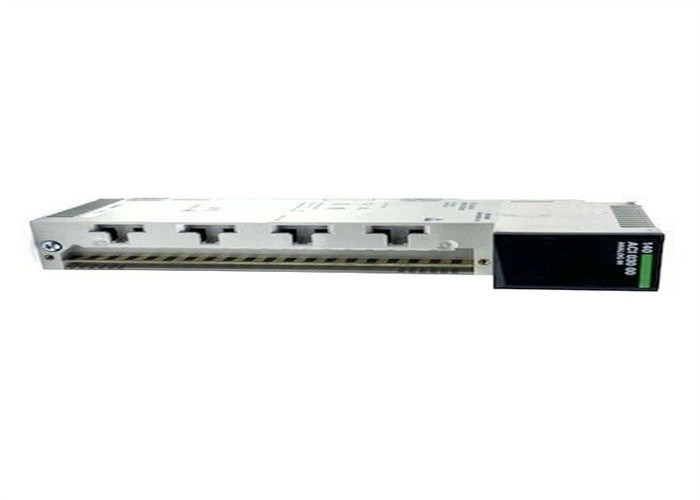

Automatisierungsplattform 8 140ACI03000 Modicon Quantum ich Mehrbereichsanalogeingabemodul

Automatisierungsplattform 8 140ACI03000 Modicon Quantum ich Mehrbereichsanalogeingabemodul

Spezifikationen VON Modicon Quantum PLC 140ACI03000
Produktpalette
Automatisierungsplattform Modicon Quantum
Produkt oder Teilart
Analogeingabemodul
Art des Filters
Einzelner Pfostenflachpass - DB 3 bei 15 Hz +/- 20%
Ergänzend
Analogeingabezahl
8
Eingegebene Art
Differenzial
Ansprechen von Anforderung
9 Inputwörter
Analogeingabeentschließung
12 Bits
linearer Messbereich
1… 5 V
4… 20 MA
Absoluter maximaler Input
50 V-DC
25 MA
Eingangsimpedanz
250-Ohm-Strom +/- 0.01%
> 20 MOhm Spannung
Absoluter Genauigkeitsfehler
+/- 0.05% von komplettem
+/- 0.1% des kompletten Maximums
Linearitätsfehler
+/- 0.04%
Genauigkeitsantrieb entsprechend Temperatur
+/- 0.0025% von komplettem/°C
<> Gleichtaktablehnung
> - DB 72 60 Hz
Isolierung zwischen Kanälen und Bus
1000 V-DC
3000 V DC für 60 s
Isolierung zwischen Kanälen
30 V-DC
Aktualisierungszeit
Frau 5
Fehlerart
Defekter Draht 4… 20 MA
Undervoltagestrecke 1… 5 V
Markierung
CER
Lokales Signalisieren
1 LED (grün) für Buskommunikation ist anwesend (aktiv)
1 LED (rot) für externe Störung
8 LED (grün) für Kanal wird eingeschaltet
8 LED (rot) für Kanalstörung
Gegenwärtige Anforderung des Busses
240 MA
Verlustleistung in W
2 W
Modulformat
Standard
Nettogewicht
0,3 Kilogramm
Umwelt
Standards
UL 508
CSA C22.2 keine 142
Produktbescheinigungen
Abteilung 2 FM-Klassen-1
cUL
Widerstand zur elektrostatischen Entladung
4 KV-Kontakt in Übereinstimmung mit Iec 801-2
8 KV auf Luft in Übereinstimmung mit Iec 801-2
Widerstand zu den elektromagnetischen Feldern
10 V/m 80… 1000 MHZ in Übereinstimmung mit Iec 801-3
Umgebungstemperatur für Operation
0… °C 60
Umgebungstemperatur für Lagerung
-40… °C 85
Relative Luftfeuchtigkeit
95% ohne Kondensation
Funktionierenhöhe
<> Verpackende Einheiten
Einheits-Art von Paket 1
PCE
Zahl von Einheiten in Paket 1
1
Höhe des Paket-1
4,8 cm
Breite des Paket-1
16,5 cm
Länge des Paket-1
31,0 cm
Paket 1 Gewicht
450,0 g
Einheits-Art von Paket 2
S03
Zahl von Einheiten in Paket 2
7
Höhe des Paket-2
30,0 cm
Breite des Paket-2
30,0 cm
Länge des Paket-2
40,0 cm
Paket 2 Gewicht
3,58 Kilogramm
Vertragsgarantie
Garantie
18 Monate
