IS200IGEHG1A GE PWB MKVI ist eine Gas-/Dampfturbinenmanagementplattform Steuerkreiskarte

Yasakawa-Motor, Fahrer SG	Mitsubishi-Motor HC-, ha
Westinghouse-Module 1C-, 5X-	Emerson VE, kJ
Honeywell TC, TK	GE-Module IC -
ABB-Modul	AB-Modul 1756-, 1759 - Touch Screen 2711-
Mitsubishi-Antrieb HERR, Motor ha -, HC	Emerson MoudlesVE-, kJ -
Fanuc-Motor A0-, Antrieb	Yokogawa-Übermittler EJA-
Rosemount-Übermittler 3051-	Schneider-Modul 140-
Panasonic-Motor, Antrieb MH	Siemens-Modul 6ES-, Touch Screen 6AV-

Das IS200IGEHG1A ist ein PWB, das von der GE-Firma für sein System des Kennzeichens VI hergestellt wird. Das MKVI ist eine Gas-/Dampfturbinenmanagementplattform, die durch GE als Teil der Speedtronic-Linie geschaffen wird. Dieses System kann im Simplexbetrieb oder in der dreifachen überflüssigen Form benutzt werden, um den Bedarf seiner verbundenen Turbine zu erfüllen.

Das IS200IGEHG1A ist ein passives Schnittstellen-Brett IGBT, das die passiven Endstufeschnittstellenteile liefert, die an den IGBT-Toranschlüssen für Antriebe innerhalb der Innovations-Reihe benötigt werden. Es wird mit Doppel-IGBT-Modulen verwendet und die axialen mit einem Gatter versehenden Widerstände benutzt, die als Sicherungselemente sortiert werden. Das Brett nimmt eine Normalisierungsaufgabe im Verhältnis zu der Phasen-Schnittstelle und den Kontrollorganen wahr (IS200PICH.)

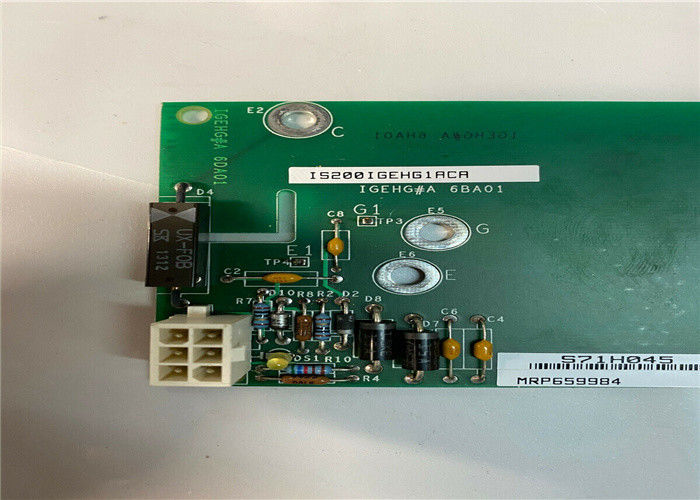

Das IS200IGEHG1A ist ein kleineres Brett mit wenigen Komponenten. Es wird mit zwei Steckerkomponenten (P1 und P2,) und sechs Ösenverbindungsstücken errichtet (E1 bis E6,) die von den Fabrik-gebohrten Löchern hergestellt werden, die durch ein leitfähiges Material beringt sind. Das Brett hat zwei Dioden für vorübergehende Spannungsunterdrückung. Sie hat auch eine Hochspannungsdiode. Das Brett ist mit einem Tor AN und einem Tor WEG vom Widerstand sowie einem Blutwiderstand entworfen. Zwei lichtemittierende Dioden sind auf Gegenseiten des Brettes. Wenn IGBTs AN mit einem Gatter versehen werden, leuchten diese Komponenten.

Das IS200IGEHG1A hat keine Sicherungen und hat keine justierbare Hardware. Während das Brett vier TP-Messpunkte hat, sind diese für nur Fabrikgebrauch und sind nicht bestimmt, damit Benutzer zugreifen. Wenn mehr Informationen über den Brettplan oder seine Komponenten erforderlich sind, GEs sollte Bibliothek von Handbüchern, von Gebrauchsanleitungen oder von Leistungsblättern zu dieser Information konsultiert werden.

Analoger Eingangsstrom IC670ALG230 8 Pint. Gruppiert
IC670ALG240 analoger Kanal des Eingangsstrom-16
IC670ALG620 Kanal FTE 4 lokalisierte Draht 3
Kanal IC670ALG630 TC 8
IC670ALG310 analoge Ausgangsspannung, 8 Kanal, +/-10V, 0 zu 10V
Strom/Spannung des Analogergebnis-IC670ALG320 4 Pint. Gruppiert
Strom des Analogergebnis-IC670ALG330, Kanal 8
Bus-Schnittstellen-Einheit des Genie-IC670GBI002 (BIU)
IC670GBI102 120Vac/125Vdc trieb Genie-Bus-Schnittstellen-Einheit an
Bus-Schnittstellen-Einheit IC670PBI001 Profibus, DP 12M Baud
IC670CBL002 21" Input-/Outputexpansions-Kabel
Kabel IC670CBL003 für Verbindungsstück-Art Input-/Outputbasis (IC670CHS003), 2 Meter, 18 AWG-Lehre, Verbindungsstück an einem Ende
Kabel IC670CBL004 für Verbindungsstück-Art Input-/Outputbasis (IC670CHS003) zur kalte Lötstelle-Ausgleichs-Basis TC (IC670CHS004), 1 Meter, fügendes Verbindungsstück an beiden Enden
IC670MDL233 120VAC 8 Pint lokalisierter Input
IC670MDL240 120VAC gab 16 Pint ein. Gruppiert
IC670MDL241 240VAC gab 16 Pint, 2 Gruppen von 8 ein
IC670MDL640 24VDC Position/Negativ. Logik gab 16 Pint ein. Gruppiert
IC670MDL641 48VDC Position/Negativ. Logik gab 16 Pint ein. Gruppiert
IC670MDL642 125VDC Position/Negativ. Logik gab 16 Pint ein. Gruppiert
IC670MDL643 5/12Vdc Position/Negativ. Logik gab gruppiertes 16pt ein
IC670MDL644 24VDC Position/Negativ. Logik-schneller Input 16pt gruppierte
