FANUC GE IC3600AFGA1 Steuerkreisplatte Strom weniger als 400 pA

Über den GE Fanuc IC3600AFGA1
Der IC3600AFGA1 ist ein FANUC GE PCB, der für die Mark I oder Mark II-Systeme hergestellt wurde.Sie können Schwerlastturbinen von 4000 PS bis 400 MW (kombinierte) Die Zuverlässigkeit dieser Systeme wird durch die Redundanz wichtiger Steuerungsfunktionen wie Temperatur- und Geschwindigkeitsregelung erreicht.Hochauflösende Servos und elektronische Berechnungen erzielen hohe Leistung, Genauigkeit und schnelle Reaktionszeit.

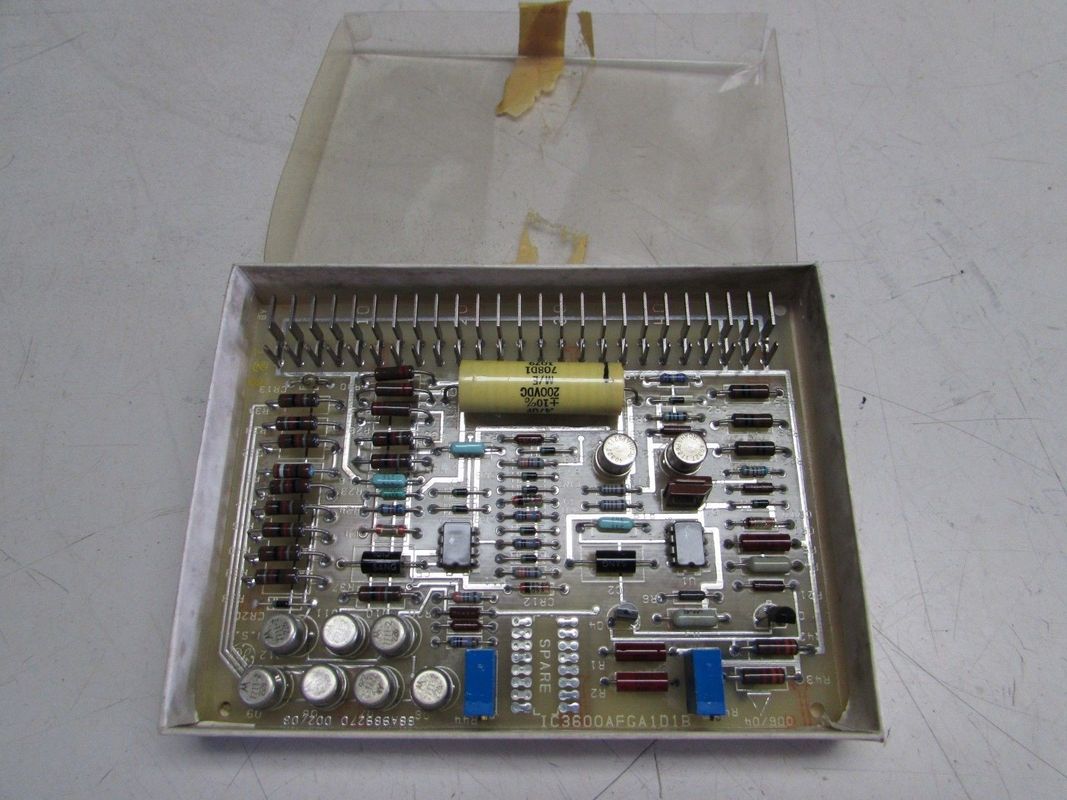

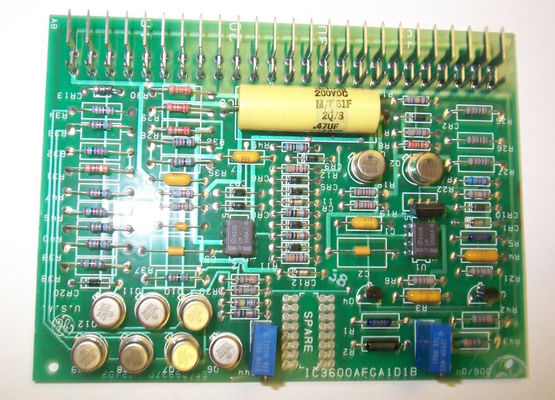

Die IC3600AFGA1 hat Bohrzeichen in zwei Ecken. Sie sind an einer Kante durch Zehner (zehn bis fünfzig) nummeriert. Diese Zahlen befinden sich unter 25 rechtwinkligen Metallpins, die an die Oberfläche des Boards angeschlossen sind..Diese Pins sind nach außen in Richtung des Brettes gerichtet. Das Brett ist mit seiner einzigartigen Brettnummer, mit der GE-Markierung und dem Code 006/04 gekennzeichnet.Die meisten, aber nicht alle Komponenten sind gekennzeichnet.

Der IC3600AFGA1 hat zwölf Transistoren auf seiner Oberfläche,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,Der IC3600AFGA1 besteht aus zwei Schaltkreisen, die beide Betriebsverstärker mit einem maximalen Eingangsstrom von 3,0 nA über Temperatur und einem Versetzungsstrom von weniger als 400 pA über Temperatur sind.
Auf der Oberfläche des IC3600AFGA1 befinden sich zwei Trimmpotentiometer.47μF +/-10% 200VDC M/e 61F 2Q78 und mehrere kleinere keramische Kondensatoren. Widerstände sind hauptsächlich feste Kohlenstofffolie- und Metallfolienwiderstände.
