IC3600SSZA1 Leiterplatte von Fanuc General Electric für die Mark I-II-Serie

Über den GE Fanuc IC3600SSZA1
General Electric schuf die IC3600SSZA1 Leiterplatte (PCB) für die Mark I-II-Serie.Das IC3600SSZA1 ist ein sogenanntes Geschwindigkeitssteuerungsmodul.

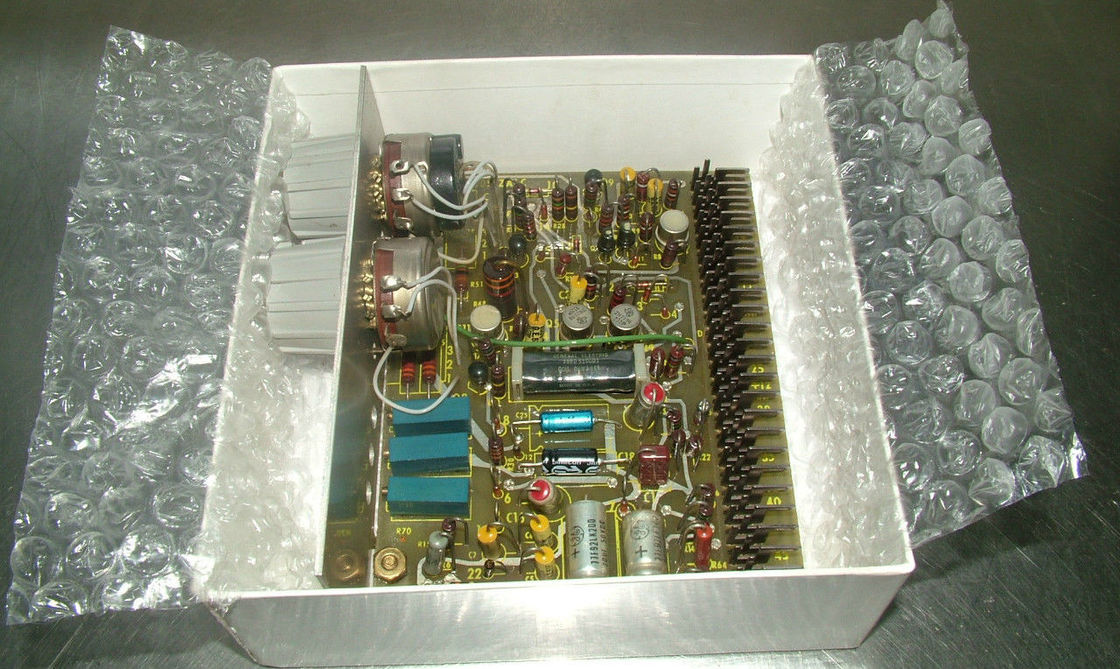

Die IC3600SSZA1 verfügt über ein Leiterplattenwerk (PCB) mit einer großen Metallplatte, die an der Seite befestigt ist.Die Zifferblätter sind mit weißen Drähten an die Leiterplatte befestigtGleich neben der Metallplatte auf der linken Hälfte der Leiterplatte befinden sich drei Potentiometer, die grünblau sind.Sie werden auch als variable Widerstände bezeichnet, da sie kleine Zifferblätter enthalten, mit denen das Widerstandsniveau des Geräts eingestellt werden kannIm Zentrum des IC3600SSZA1 befindet sich ein großer schwarzer Kondensator. Andere Kondensatoren in verschiedenen Größen umgeben diesen Kondensator. Einige dieser Kondensatoren sind gelb. Andere sind blau, schwarz,oder Silber. Neben dem großen schwarzen Kondensator befinden sich auch zwei (2) kleine runde Transistoren, die silberfarben sind.Auf dem IC3600SSZA1 sind eine Reihe von Widerständen zu sehen.Die Widerstände sind braun und haben auch Bänder, die in verschiedenen Farben wie Orange, Rot, Braun, Weiß, Grün, Gelb und andere.Zwei große Silberkondensatoren sind am unteren Rand des IC3600SSZA1 zu sehenAuf dem IC3600SSZA1 befinden sich auch einige sehr kleine Komponenten, sogenannte Dioden.
