Fanuc IC3600SCBE1 General Electric rechteckige grüne Leiterplatte im Turbinensteuerungssystem Mark I-II

Über den GE Fanuc IC3600SCBE1
General Electric, oder GE, entwickelte das IC3600SCBE1 Leiterplatte (PCB).Das MKI (Mark I) und das MKII (Mark II) waren die ersten beiden Systeme, die in der Mark-Serie eingeführt wurden..

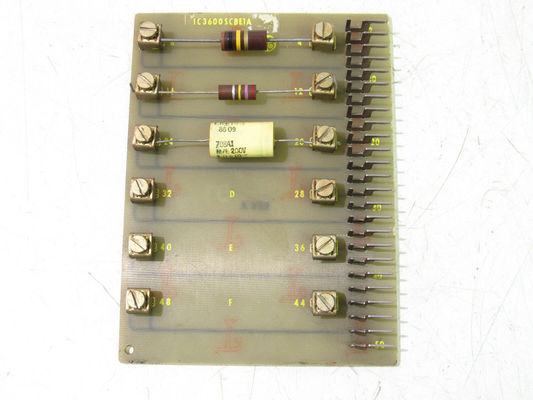

Der IC3600SCBE1 ist ein rechteckiges grünes PCB. In der Nähe der Mitte der Leiterplatte befindet sich ein (1) großer gelber Kondensator.auf der Außenseite gedrucktDieser große Kondensator enthält eine Spannung von zweihundert (200) Volt, die als 200 V gekennzeichnet ist. Zwei Widerstände befinden sich direkt über dem Kondensator.Einer dieser Widerstände befindet sich am oberen Rand des IC3600SCBE1Dieser Widerstand ist groß und braun in der Farbe. Es verfügt über schwarze, braune, goldene und gelbe Bänder.Der IC3600SCBE1 enthält kleine Metallkomponenten, die helfen, die Leiterplatte in das größere SystemDer Widerstand ist für die Metallkomponenten mit Drähten auf beiden Seiten.Der mittlere Widerstand ist auch braun und es verfügt über Bänder, die rot sindDie Metallkomponenten verbinden diesen mittleren Widerstand auch mit dem IC3600SCBE1.Die IC3600SCBE1 hat eine lange Reihe von großen Metallspitzen auf der rechten Seite der Leiterplatte ausgerichtetDie IC3600SCBE1 ist überall mit gelben Aufschriften versehen.Die Zahlen von zehn (10) bis fünfzig (50) sind auf der rechten Seite der Tafel durch Zehner aufgelistet.
