Fanuc IC3600SCBD4 elektronische Leiterplatte c der Turbinensteuerungserie Mark I-II von General Electric

Über GE Fanuc IC3600SCBD4
Der IC3600SCBD4 ist Teil der Mark I-II Turbinensteuerungsreihe von GE.

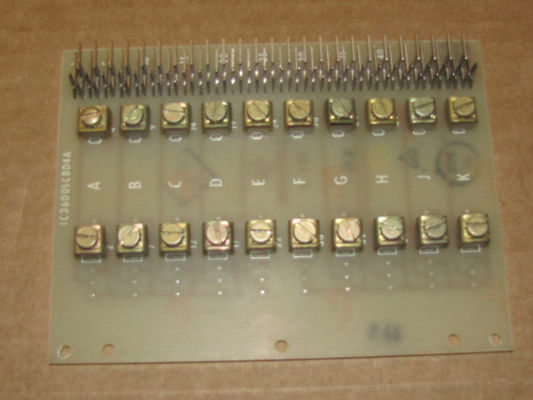

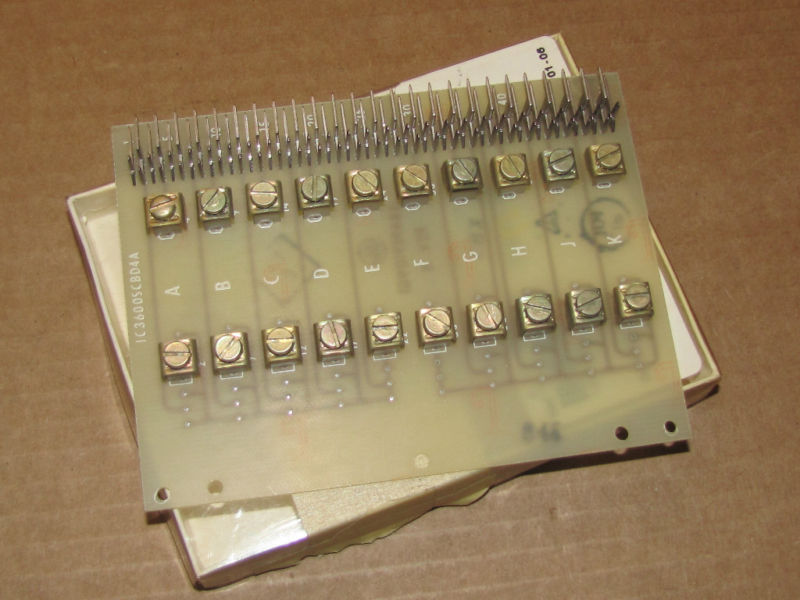

Der IC3600SCBD4 enthält mehrere verschiedene elektronische Leiterplattenkomponenten. Dieser Teil besteht aus einer rechteckigen Leiterplatte, an deren linker Seite eine große Metallplatte befestigt ist.Beide Teile sind rechteckig.. Zwei Metallwürfelreihen sind parallel zueinander auf dem Leiterplattenplatten angeordnet. Einige dieser Metallteile sind mit weißen Drähten miteinander verbunden.Einige Widerstände, die mehrfarbige Bänder haben, befinden sich auf Drähten, die zwei der Metallteile miteinander verbindenAuf der Oberfläche des IC3600SCBD4 befinden sich auch einige gelbe Kondensatoren.

Eine große blaue Komponente befindet sich ebenfalls auf dem IC3600SCBD4, der an die Oberfläche der Leiterplatte angeschlossen ist.Diese Komponenten sind groß.Auf der Oberseite dieser Platte befindet sich ein silbernes und schwarzes Zifferblatt, das vom Bediener eingestellt werden kann. Dieses große Zifferblatt ist mit dem Wort CURR für Strom versehen. Direkt unter diesem Zifferblatt befindet sich ein weiteres großes Zifferblatt.Dieser Teil ist auch silber und schwarz.. Dieses Zifferblatt ist mit dem Wort VOLT für Spannung gekennzeichnet. Unter den Zifferblättern gibt es vier große Schalter. Die beiden oberen Schalter sind mit dem Wort COM für Kommunikation gekennzeichnet. Unter diesen Schaltern,Es gibt einen Schalter, der mit dem Wort VOLT für Spannung gekennzeichnet istUnterhalb dieser Metallplatte befindet sich ein weiterer großer Schalter, der mit dem Wort VOLT für Spannung gekennzeichnet ist.
