GE FANUC Lichtanzeigerkarte mit der Kennzeichnung IC3600LINA1 für die Mark I / Mark II-Serie

Über den GE Fanuc IC3600LINA1

Die Lichtanzeigerkarte mit der Markierung IC3600LINA1 ist eine GE FANUC Komponente für die Mark I/Mark II-Serie.einschließlich eines Steuerungssystems mit einem redundanten Ausfallsicherungssystem, das es verschiedenen Steuerungsarten erlaubt, sich gegenseitig zu unterstützen (Temperaturregelung unterstützt die Geschwindigkeitsregelung und umgekehrt),) ein Schutzsystem mit doppelter und dreifacher Ausfallsicherung, das es ermöglicht, dass das System weiter läuft, wenn Alarme Probleme anzeigen,ein sequenzielles System mit Logik zur Automatisierung von Grundverfahren wie Starten und Herunterfahren, und eine Stromversorgung, die vom Rest des Systems unabhängig ist.

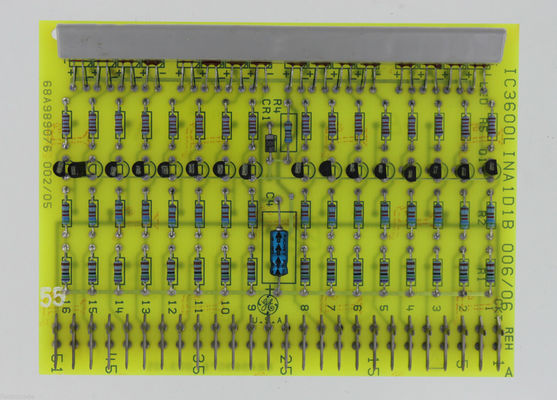

Der IC3600LINA1 ist mit mehreren Codes gekennzeichnet, darunter 006/06, 002/05, 68A989076 und REH. Er trägt auch das GE U.S.A. Logo und seine Vorstandsidentifikationsnummer.Das Brett ist auf beiden Seiten von 26 Metallpins nummeriertAuf der Randseite der Stifte ist es nummeriert 1/5/15/25/35/45/51. Auf der Plattenseite ist es nummeriert 1 bis 16. Diese Zahlen scheinen den Innenkomponenten der Platte zu entsprechen.die ansonsten nur mit einem Etikett am Anfang jeder Zeile gekennzeichnet sind.

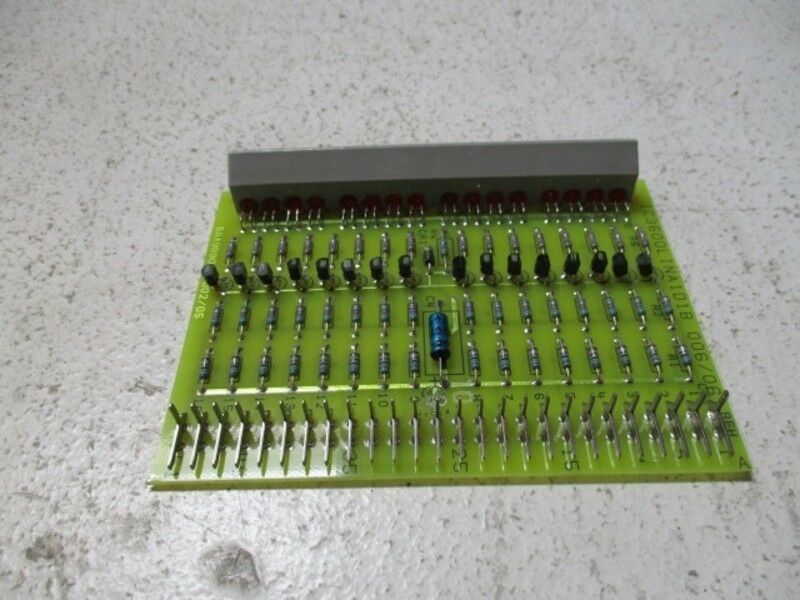

Die IC3600LINA1 hat sechzehn Lichtdioden, die entlang einer Kante platziert sind. Diese sind durch ein graues Gehäuse geschützt.Die Platine hat eine Diode und einen Aluminium-elektrolytischen Kondensator mit der Markierung C4Es gibt auch einen Metallfilmkondensator mit der Markierung R4. Die übrigen Komponenten auf dem Board sind durch die Linie gekennzeichnet. R1 und R2 bestehen aus sechzehn Metallfilmwiderständen.R5 enthält 16 weitere Widerstände aus einem anderen Material. Q1 enthält 16 Transistoren.
