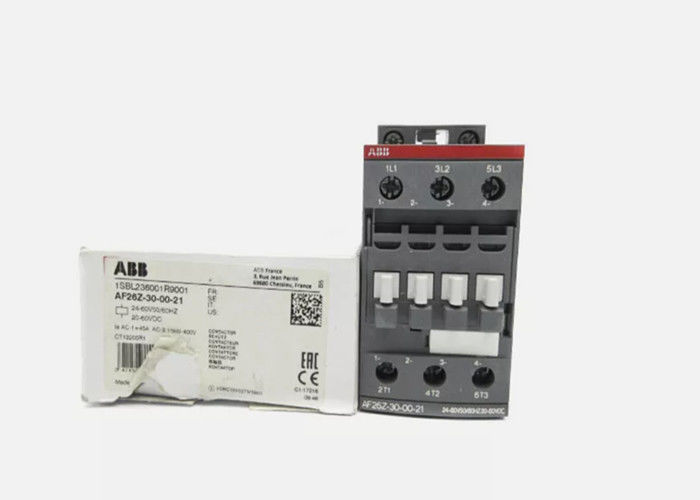

ABB AF26Z-30-00-21 Der AF26Z-30-00-21 ist ein 3-poliger - 690 V IEC- oder 600 UL-Kontakter mit Schraubenden

ABB AF26Z-30-00-21 Der AF26Z-30-00-21 ist ein 3-poliger - 690 V IEC oder 600 UL Schütz mit Schraubklemmen


Allgemeine Informationen


Bestellung
Mindestbestellmenge:
1 Stück
Zolltarifnummer:
85364900





Maße
Nettobreite des Produkts:
45 mm
Nettotiefe/-länge des Produkts:
86 mm
Nettohöhe des Produkts:
86 mm
Nettogewicht des Produktes:
0,35 kg




Technisch
Anzahl Hauptkontakte NO:
3
Anzahl Hauptkontakte Öffner:
0
Anzahl Hilfskontakte NO:
0
Anzahl Hilfskontakte Öffner:
0
Normen:
IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Nennbetriebsspannung:
Hauptstromkreis 690 V
Nennfrequenz (f):
Steuerstromkreis 50 / 60 Hz
Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Strom in freier Luft (Ith):
nach IEC 60947-4-1, Offene Schütze Θ = 40 °C 50 A
Bemessungsbetriebsstrom AC-1 (Ie):
(690 V) 40 °C 45 A
(690 V) 60 °C 40 A
(690 V) 70 °C 32 A
Bemessungsbetriebsstrom AC-3 (Ie):
(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
Bemessungsbetriebsstrom AC-3e (Ie):
(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
Bemessungsbetriebsleistung AC-3 (Pe):
(400 V) 11 kW
(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220 / 230 / 240 V) 6,5 kW
Bemessungsbetriebsleistung AC-3e (Pe):
(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220 / 230 / 240 V) 6,5 kW
Bemessungskurzzeitstromfestigkeit Niederspannung (Icw):
bei 40 °C Umgebungstemperatur, in freier Luft, aus dem kalten Zustand 10 s 350 A
bei 40 °C Umgebungstemperatur, in freier Luft, aus dem kalten Zustand 15 min 50 A
bei 40 °C Umgebungstemperatur, in freier Luft, aus dem kalten Zustand 1 min 150 A
bei 40 °C Umgebungstemperatur, in freier Luft, aus dem kalten Zustand 1 s 700 A
bei 40 °C Umgebungstemperatur, in freier Luft, aus dem kalten Zustand 30 s 225 A
Maximales Ausschaltvermögen:
cos phi=0,45 (cos phi=0,35 für Ie > 100 A) bei 440 V 500 A
cos phi=0,45 (cos phi=0,35 für Ie > 100 A) bei 690 V 200 A
Maximale elektrische Schaltfrequenz:
(AC-1) 600 Zyklen pro Stunde
(AC-2 / AC-4) 150 Zyklen pro Stunde
(AC-3) 1200 Zyklen pro Stunde
Bemessungsbetriebsstrom DC-1 (Ie):
(110 V) 2 Pole in Reihe, 40 °C 45 A
(110 V) 2 Pole in Reihe, 60 °C 40 A
(110 V) 2 Pole in Reihe, 70 °C 32 A
(110 V) 3 Pole in Reihe, 40 °C 45 A
(110 V) 3 Pole in Reihe, 60 °C 40 A
(110 V) 3 Pole in Reihe, 70 °C 32 A
(220 V) 3 Pole in Reihe, 40 °C 45 A
(220 V) 3 Pole in Reihe, 60 °C 40 A
(220 V) 3 Pole in Reihe, 70 °C 32 A
(72 V) 1-polig, 40 °C 45 A
Zeig mehr
Bemessungsbetriebsstrom DC-3 (Ie):
(110 V) 2 Pole in Reihe, 40 °C 45 A
(110 V) 2 Pole in Reihe, 60 °C 40 A
(110 V) 2 Pole in Reihe, 70 °C 32 A
(110 V) 3 Pole in Reihe, 40 °C 45 A
(110 V) 3 Pole in Reihe, 60 °C 40 A
(110 V) 3 Pole in Reihe, 70 °C 32 A
(220 V) 3 Pole in Reihe, 40 °C 45 A
(220 V) 3 Pole in Reihe, 60 °C 40 A
(220 V) 3 Pole in Reihe, 70 °C 32 A
(72 V) 1-polig, 40 °C 45 A
Zeig mehr
Bemessungsbetriebsstrom DC-5 (Ie):
(110 V) 2 Pole in Reihe, 40 °C 45 A
(110 V) 2 Pole in Reihe, 60 °C 40 A
(110 V) 2 Pole in Reihe, 70 °C 32 A
(110 V) 3 Pole in Reihe, 40 °C 45 A
(110 V) 3 Pole in Reihe, 60 °C 40 A
(110 V) 3 Pole in Reihe, 70 °C 32 A
(220 V) 3 Pole in Reihe, 40 °C 20 A
(220 V) 3 Pole in Reihe, 60 °C 20 A
(220 V) 3 Pole in Reihe, 70 °C 20 A
(72 V) 1-polig, 40 °C 20 A
Zeig mehr
Bemessungsisolationsspannung (Ui):
nach IEC 60947-4-1 690 V
nach UL/CSA 600 V
Bemessungsstoßspannungsfestigkeit (Uimp):
6 kV
Maximale mechanische Schaltfrequenz:
3600 Zyklen pro Stunde
Bemessungssteuerkreisspannung (Uc):
50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
DC-Betrieb 20 ... 60 V
Betriebszeit:
Zwischen Spulenenerregung und Schließen des Öffnerkontakts 13 ... 98 ms
Zwischen Spulenenerregung und Öffnen des Schließerkontakts 11 ... 95 ms
Zwischen Spulenerregung und Öffnerkontaktöffnung 38 ... 90 ms
Zwischen Spulenerregung und Schließen des Schließerkontakts 40 ... 95 ms
Montage auf DIN-Schiene:
TH35-15 (35 x 15 mm Tragschiene) gemäß IEC 60715
TH35-7,5 (35 x 7,5 mm Tragschiene) gemäß IEC 60715
Befestigung mit Schrauben (nicht im Lieferumfang enthalten):
2 x M4 Schrauben diagonal angeordnet
Anschlussmöglichkeiten Hauptstromkreis:
Flexibel mit Aderendhülse 1/2x 1,5 ... 10 mm²
Flexibel mit isolierter Aderendhülse 1x 1,5 ... 10 mm²
Flexibel mit Aderendhülse isoliert 2x 1,5 ... 4 mm²
Starr Massiv 1/2x 2,5 ... 4 mm²
Starrlitze Litze 1/2x 2,5 ... 10 mm²
Anschluss des Leistungsregelkreises:
Flexibel mit Aderendhülse 1/2x 0,75 ... 2,5 mm²
Flexibel mit Aderendhülse isoliert 1x 0,75 ... 2,5 mm²
Flexibel mit Aderendhülse isoliert 2x 0,75 ... 1,5 mm²
Starr Massiv 1/2x 1 ... 2,5 mm²
Starr Litze 1/2x 1 ... 2,5 mm²
Abisolierlänge:
Steuerkreis 10 mm
Hauptstromkreis 14 mm
Stärke des Schutzes:
nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlüsse IP20
nach IEC 60529, IEC 60947-1, EN 60529 Hauptklemmen IP20
Terminaltyp:
Schraubklemmen


Technische Daten UL/CSA

NEMA-Größe:
1
Dauerstrombelastbarkeit NEMA:
27 A
Leistungsangaben NEMA:
(115 V Wechselstrom) Einphasig 2 PS
(200 V Wechselstrom) Dreiphasig 7-1/2 PS
(230 V AC) Einphasig 3 PS
(230 V Wechselstrom) Dreiphasig 7-1/2 PS
(460 V AC) Dreiphasig 10 PS
(575 V AC) Dreiphasig 10 PS
Maximale Betriebsspannung UL/CSA:
Hauptstromkreis 600 V
Allgemeine Nutzungsbewertung UL/CSA:
(600 V Wechselstrom) 45 A
Leistungsangaben nach UL/CSA:
(120 V AC) Einphasig 2 PS
(200 ... 208 V AC) Dreiphasig 7-1/2 PS
(220 ... 240 V AC) Dreiphasig 7-1/2 PS
(240 V AC) Einphasig, 3 PS
(440 ... 480 V AC) Dreiphasig 15 PS
(550 ... 600 V AC) Dreiphasig 20 PS
Anschlusskapazität Hauptstromkreis UL/CSA:
Starr, massiv, 1/2 x 14–10 AWG
Starrer Litzenleiter 1/2x 14-8 AWG
Anschluss des Leistungssteuerkreises UL/CSA:
Starr, massiv, 1/2 x 18–14 AWG
Starrer Litzenleiter 1/2x 18-14 AWG
Anzugsdrehmoment UL/CSA:
Steuerkreis 11 in·lb
Hauptstromkreis 22 in·lb

Umgebung

Umgebungslufttemperatur:
In der Nähe des Schützes Ausgestattet mit einem thermischen Überstromrelais -25 ... 60 °C
In der Nähe des Schützes ohne Thermo-Überstromrelais -40 ... 70 °C
In Schütznähe zur Lagerung -60 ... +80 °C
Klimabeständigkeit:
Kategorie B gemäß IEC 60947-1 Anhang Q
Maximal zulässige Betriebshöhe:
Ohne Leistungsreduzierung 3000 m
Stoßfestigkeit nach IEC 60068-2-27:
Geschlossen, Stoßrichtung: B1 25 g
Offen, Stoßrichtung: B1 5 g
Stoßrichtung: A 30 g
Stoßrichtung: B2 15 g
Stoßrichtung: C1 25 g
Stoßrichtung: C2 25 g
Vibrationsfestigkeit:
4g Geschlossene Position & 2g Offene Position 5 ... 300 Hz

Materialkonformität

Meldevorlage für Konfliktmineralien (CMRT):
9AKK108467A5658
REACH-Erklärung:
2CMT2021-006202
RoHS-Informationen:
2CMT2021-006277
RoHS-Status:
Gemäß EU-Richtlinie 2011/65/EU
Gesetz zur Kontrolle giftiger Substanzen - TSCA:
2CMT2023-006525
Elektro- und Elektronik-Altgeräte B2C / B2B:
Von Geschäft zu Geschäft
WEEE-Kategorie:
5. Kleine Geräte (keine Außenmaße größer als 50 cm)

Zirkulärer Wert

Anweisungen zum Lebensende:
1SBC101080M6801

Öko-Transparenz

Umwelt-Produktdeklaration - EPD:
1SBD250584E4000
2TFP200036A1001

Zertifikate und Erklärungen

ABS-Zertifikat:
ABS_20-2060694-PDA
BV-Zertifikat:
BV_2634H24898C0
CB-Zertifikat:
CB_SE-112316
CCC Zertifikat:
CCC_2010010304445623
CQC-Zertifikat:
CQC2010010304445623
CQC2020010304294316
Konformitätserklärung - CCC:
2020980304001254
2020980304001052
Konformitätserklärung - CE:
1SBD250000U1000
Konformitätserklärung - UKCA:
1SBD250031U1000
DNV-Zertifikat:
DNV_TAE00001AF-4
EAC Zertifikat:
EAC_RU_FRME77B03447
GOST Zertifikat:
GOST_POCCFR.ME77.B07175.pdf
KC-Zertifikat:
KC_HW02016-15001C
LR-Zertifikat:
LRS_LR23403517TA-02
RINA-Zertifikat:
RINA_ELE240318XG
RMRS-Zertifikat:
RMRS_1802705280
UL-Zertifikat:
UL-US-2150887-5
UL-CA-2142658-5
UL-Listing-Karte:
E312527

Containerinformationen

Paket Level 1 Einheiten:
Karton 1 Stück
Paketebene 1 Breite:
87 mm
Paket Level 1 Tiefe / Länge:
87 mm
Paketebene 1 Höhe:
47 mm
Bruttogewicht Paketstufe 1:
0,35 kg
Paket Level 1 EAN:
3471523114111
Paketeinheiten der Stufe 2:
Schachtel 21 Stück
Paket Level 2 Breite:
250 mm
Paket Level 2 Tiefe / Länge:
300 mm
Paketebene 2 Höhe:
315 mm
Bruttogewicht Paketstufe 2:
15,75 kg
Paket Level 3 Einheiten:
1080 Stück

Klassifikationen

Objektklassifizierungscode:
Q
ETIM 4:
EC000066 - Magnetschütz, AC-schaltend
ETIM 5:
EC000066 - Magnetschütz, AC-schaltend
ETIM 6:
EC000066 - Leistungsschütz, AC-Schaltung
ETIM 7:
EC000066 - Leistungsschütz, AC-Schaltung
ETIM 8:
EC000066 - Leistungsschütz, AC-Schaltung
eClass:
V11.0: 27371003
UNSPSC:
39121529
IDEA Granular Category Code (IGCC):
4758 >> IEC-Schütze
E-Nummer (Finnland):
3706273
E-Nummer (Schweden):
3211376
