| Herkunftsort: | Schweden |
| Markenname: | ABB |
| Zertifizierung: | CE |
| Modellnummer: | S803S-D63 |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Neu in Originalpackung |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1 |
| Marke: | ABB | Modell: | S803S-D63 |
|---|---|---|---|
| Produkt-ID: | 2CCS863001R0631 | Zolltarifnummer: | 807785315 |
| Katalogbeschreibung: | S803S-D63 Hochleistungs-MCB | Lange Beschreibung: | Der S803S-D63 ist ein 3-poliger Hochleistungs-Schaltkreislaufbrecher mit D-Charakteristik, mit Käfig |
Allgemeine Informationen
Erweiterte Produktart:
S803S-D63
Produkt-ID:
2CCS863001R0631
- Ich weiß nicht.
7612271201289
Katalogbeschreibung:
S803S-D63 Hochleistungs-MCB
Lange Beschreibung:

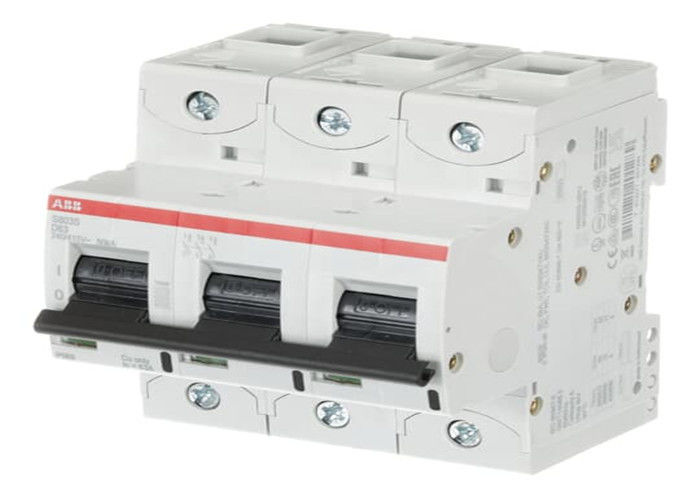

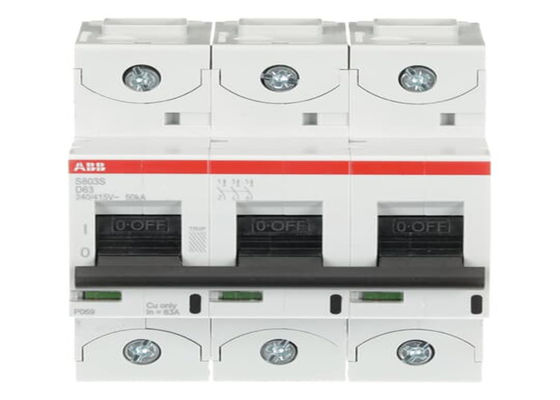

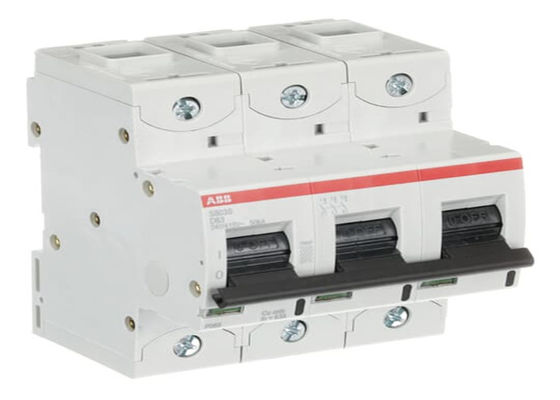

Der S803S-D63 ist ein 3-poliger Hochleistungs-Schaltkreislaufbrecher mit D-Charakteristik, mit Käfigterminal und einem Nennstrom von 63 A.Es handelt sich um eine Strombegrenzungseinrichtung mit einer maximalen Brechleistung von 50 kA bei 240/415 VEs kann für Spannungen bis 400/690V und auch in Gleichspannung verwendet werden.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,. Der S803S-D63 entspricht IEC/EN 60898-1 und IEC/EN 60947-2 und kann für Wohn-, Gewerbe- und Industrieanwendungen verwendet werden.Daher kann es weltweit verwendet werden.. Das umfangreiche Zubehörangebot macht die Verwendung des S803S-D63 komfortabler.
Technische
Standards:
Die in Absatz 1 genannte Regelung gilt nicht für Kraftfahrzeuge.
IEC/EN 60898-1
UL 1077
Ausfallcharakteristik:
D
Typ des Reststroms:
Standardversion
Nennbetriebsspannung:
nach IEC 60898-1 400 V Wechselstrom
nach IEC 60947-2 690 V Wechselstrom
Betriebsspannung:
Maximal 230/400 V Wechselstrom
Mindestens 12 V Wechselstrom
Nennspannung für die Isolierung (Ui):
nach IEC/EN 60664-1 690 V
Nennspannung (Uimp):
8 kV
Eingangsspannung Typ:
AC/DC
Nennstrom (in):
63 A
Nennleistung für Kurzschluss:
(400 V Wechselstrom) 25 kA
Nennwerte für die endgültige Kurzschlussbrechfähigkeit (Icu):
(415 V AC) 50 kA
(440 V Wechselstrom) 30 kA
(500 V Wechselstrom) 15 kA
(690 V Wechselstrom) 6 kA
(375 V Gleichstrom) 30 kA
Nennleistung bei Kurzschlussbremskapazität (Ics):
(415 V Wechselstrom) 40 kA
(440 V Wechselstrom) 22,5 kA
(500 V Wechselstrom) 11 kA
(690 V Wechselstrom) 4 kA
(375 V Gleichstrom) 30 kA
Häufigkeit (f):
50... 60 Hz
Nennfrequenz (f):
50/60 Hz
Stromverlust:
19.2 W
bei Nennbetriebsbedingungen pro Pol 6,4 W
Angabe der Kontaktposition:
Einschalten / Ausschalten / TRIP
Energiebegrenzungsklasse:
3
Elektrische Ausdauer:
6000-Zyklus
Mechanische Ausdauer:
6000-Zyklus
Anzahl der geschützten Polen:
3
Anzahl der Polen:
3
Überspannungskategorie:
IV
Zugdrehmoment
3.5 N·m
31 in lb
Typ der Freisetzung:
D
Kennzeichnung des Aktoren:
Ein- und Auslauf
Gehäuse:
Isolierungsgruppe I, RAL 7035
Montage auf DIN-Schiene:
TH35-15 (35 x 15 mm) nach IEC 60715
TH35-7.5 (35 x 7,5 mm) nach IEC 60715
Montageposition:
Jede
Empfohlener Schraubfahrer:
Posidriv 2
Zubehör zur Verfügung:
- Ja, das ist es.
Anmerkungen:
Anschluss von oben und unten Anschluss mit CU nur IP40 in Gehäuse mit Abdeckung Käfigterminal mit eingeschlossener Schraube
Anschlusskapazität
Flexible 0... 50 mm2
Starr 0... 70 mm2
Typ des Terminals:
Schraubendurchgänge
Wesentliche Konformität
RoHS-Informationen:
RoHS-Status:
Nach der Richtlinie 2011/65/EU der EU
RoHS-Datum:
20170426
Umwelt
Umgebungstemperatur:
Betrieb bei -25... +60 °C
Aufbewahrung bei -40... +70 °C
Referenzlufttemperatur im Umfeld:
nach IEC60947-2 bei 30 °C
nach EN60898-1 bei 30 °C
Schutzgrad:
IP20
Verschmutzungsgrad:
3
Schwingungsbeständigkeit:
1 mm 2 - 13,2 Hz
0.7g bei Belastung von 100% x 13,2 - 100 Hz
Umweltinformationen:
2CCY413207D0203
Technische UL/CSA
Unterbrechungsgrad gemäß UL1077:
(480Y / 277 V AC) 14 kA
(600Y / 347 V Wechselstrom) 6 kA
Abmessungen
Breite in Anzahl der modularen Abstände:
4.5
Produktnetzwähe:
81 mm
Produktnettohöhe:
95 mm
Produktnetztiefe / Länge:
82.5 mm
Produktnettogewicht:
735 g
Größe:
3 Module
Eingebettete Tiefe (t2):
82.5 mm
Abmessungsdiagramm:
2CCC413003C0201
Bestellung
Paketstufe 1 Einheiten:
Box 1 Stück
Paketstufe 1 Bruttogewicht:
770 g
E-Nummer (Finnland):
3212258
E-Nummer (Schweiz):
807785315
Bescheinigungen und Erklärungen
CB-Zertifikat:
9AKK107680A0857
CCC-Zertifikat:
9AKK108469A3021
Konformitätserklärung - CE:
2CCC005083D0202
DNV GL-Zertifikat:
2CCC413018D0201
ESTI-Zertifikat:
2CCC413020D0101
KC-Zertifikat:
9AKK107680A0932
LR-Zertifikat:
2CCC413017D0201
RINA-Zertifikat:
2CCC413019D0201
UL-Zertifikat:
9AKK107680A2286
VDE-Zertifikat:
2CCC413039D0601
Einrichtung
Anweisungen und Handbücher:
2CCC413016M0008
Beliebte Downloads
Datenblatt, technische Angaben:
9AKK108468A9560
9AKK108468A9561
9AKK108468A9562
Klassifizierungen
ETIM 8:
EC000042 - Miniaturschalter (MCB)
ETIM 9:
EC000042 - Miniaturschalter (MCB)
WEEE-Kategorie:
5Kleine Ausrüstung (keine Außenabmessung größer als 50 cm)
WEEE B2C / B2B:
Von Unternehmen zu Unternehmen
CN8:
85362020
UNSPSC:
39121603
eClass:
V11.0: 27141901
IDEA-Granulatkategorie-Code (IGCC):
4899 >> Miniatur-Schraubschalter (MCB) Schraubmodell
Objektbezeichnung:
F
