General Electric DS200DSPCH1ADA Hilfsoberflächenbildschirm

Produktbeschreibung: DS200DSPCH1ADA

1. Gesamtstruktur und Design

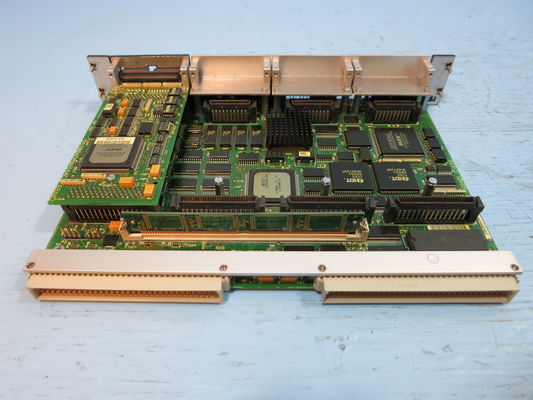

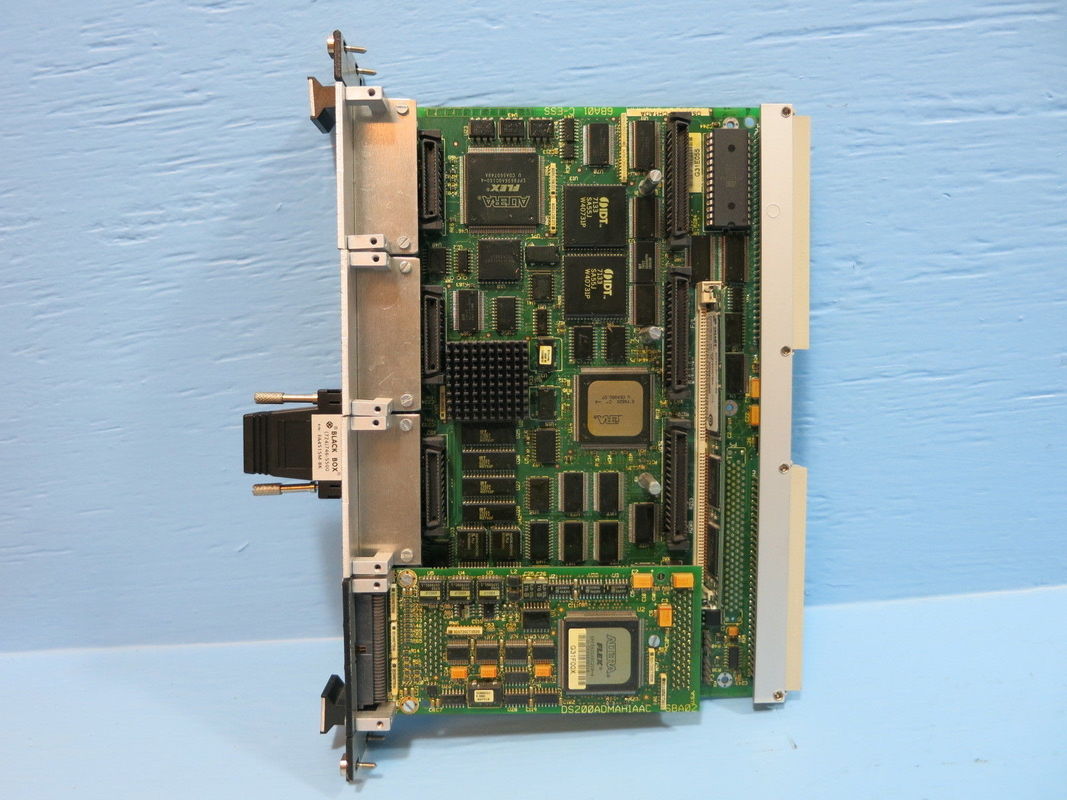

   • Die DS200DSPCH1ADA von GE ist eine ausgereifte Steuerplatine mit einem sorgfältig durchdachten physischen Layout. Seine Multi-Board-Struktur, bestehend aus Sub-Boards, die sowohl parallel als auch senkrecht zur Hauptplatinenoberfläche installiert sind, ist darauf ausgelegt, die Signalverarbeitung zu optimieren. Die senkrechte Unterplatine spielt eine entscheidende Rolle bei der Signalaufbereitung, einschließlich Funktionen wie Skalierung, Pufferung, Isolierung und Regulierung. Dieser Aufbau stellt sicher, dass der digitale Signalprozessor auf der Hauptplatine mit hoher Präzision und Zuverlässigkeit auf die Signale zugreifen und diese nutzen kann.

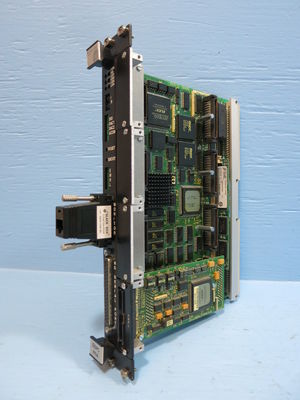

   • Das Gehäuse des Boards ist so konzipiert, dass es in Standard-Rack-Systeme passt. Es verfügt über eine Frontplatte mit einer Reihe von I/O-Schnittstellen (Eingabe/Ausgabe) und LED-Anzeigen (Leuchtdioden). Diese I/O-Schnittstellen stellen Verbindungen zu externen Geräten wie Sensoren und Aktoren bereit, während die LED-Anzeigen visuelle Hinweise auf den Betriebsstatus der Platine bieten, wie z. B. Betriebsanzeige, Fehlersignale oder Kommunikationsstatus. Das Vorhandensein einer Reset-Taste auf der Vorderseite ermöglicht ein einfaches Zurücksetzen des Systems im Fehlerfall oder zu Wartungszwecken. Zusätzlich sorgen zwei Befestigungsschrauben auf der Vorderseite für eine sichere Montage der Platine im Racksystem.
2. Komponentendetails
   • Prozessor und Hochleistungskomponenten
     • Das Herzstück des DS200DSPCH1ADA ist ein Motorola PowerPC 750 GX-Prozessor. Dieser Prozessor ist ein Schlüsselelement, das die erforderliche Rechenleistung für die Bewältigung komplexer Steuerungsalgorithmen und Datenverarbeitungsaufgaben bereitstellt. Der PowerPC 750 GX ist bekannt für seine Hochleistungsfähigkeiten, einschließlich effizienter Befehlsausführung und Datenverarbeitung. Dadurch kann die Karte große Datenmengen aus mehreren Quellen in kurzer Zeit verarbeiten und eignet sich daher für Echtzeitsteuerungsanwendungen wie die Turbinensteuerung.
     • Neben dem Prozessor ist die Platine mit weiteren Hochleistungskomponenten bestückt. Dazu gehören Hochgeschwindigkeitsspeicherchips wie DDR (Double Data Rate) SDRAM (Synchronous Dynamic Random Access Memory), die den notwendigen Speicher für Programmcode und Daten bereitstellen. Die Verwendung eines solchen Speichers ermöglicht einen schnellen Zugriff und eine schnelle Speicherung von Informationen und gewährleistet so einen reibungslosen Betrieb der Steueralgorithmen und Datenverarbeitungsfunktionen. Darüber hinaus gibt es verschiedene Unterstützungschips wie Taktgeneratoren, Energieverwaltungschips und Busschnittstellenchips, die zusammenarbeiten, um die ordnungsgemäße Funktion des gesamten Systems sicherzustellen.
3. Schaltkreise und Signalwege
   • Die Schaltung des DS200DSPCH1ADA ist für die Verarbeitung einer Vielzahl digitaler und analoger Signale ausgelegt. Die digitalen Signalpfade werden sorgfältig verlegt, um Signalstörungen zu minimieren und die Integrität der Daten sicherzustellen. Die Platine verwendet wahrscheinlich fortschrittliche PCB-Designtechniken (Printed Circuit Board), wie z. B. Differentialpaar-Routing für Hochgeschwindigkeits-Digitalsignale und ordnungsgemäße Erdung und Abschirmung zur Reduzierung elektromagnetischer Störungen.
   • Bei analogen Signalen umfasst die Schaltung Komponenten zur Verstärkung, Filterung und Umwandlung. Die Schaltkreise für die Analog-Digital-Umwandlung (ADC) und die Digital-Analog-Umwandlung (DAC) sind präzise kalibriert, um eine genaue Darstellung der gemessenen oder gesteuerten physikalischen Größen zu ermöglichen. Beispielsweise wandeln die ADC-Schaltkreise in einer Turbinensteuerungsanwendung die analogen Signale von Temperatur-, Druck- und Vibrationssensoren in digitale Werte um, die vom digitalen Signalprozessor verarbeitet werden können. Die DAC-Schaltkreise hingegen wandeln den digitalen Ausgang des Prozessors in analoge Signale um, um Aktoren wie Ventile oder Motoren anzutreiben.
4. Stromversorgung und Verbrauch
   • Die Platine wird mit einer 5-V-DC-Stromversorgung (Gleichstromspannung) betrieben. Dieses Netzteil mit relativ niedriger Spannung ist eine häufige Wahl in elektronischen Systemen, da es ein Gleichgewicht zwischen Energieeffizienz und Komponentensicherheit bietet. Der Stromverbrauch des DS200DSPCH1ADA liegt bei etwa 5W. Dieser Stromverbrauch ist ein wichtiger Faktor, der beim Entwurf des gesamten Stromversorgungssystems für eine industrielle Steuerungsanlage berücksichtigt werden muss. Dies weist darauf hin, dass die Platine eine stabile und ausreichende Stromquelle benötigt, um ordnungsgemäß zu funktionieren, und hat auch Auswirkungen auf die Anforderungen an die Wärmeableitung. Aufgrund ihrer Stromverbrauchseigenschaften müssen möglicherweise geeignete Kühlmechanismen vorhanden sein, um sicherzustellen, dass die Platine innerhalb ihres angegebenen Temperaturbereichs arbeitet.

Eigenschaften:DS200DSPCH1ADA

• • Leistungsstarker Prozessor – getriebene Leistung
    • Der Motorola PowerPC 750 GX-Prozessor im Kern des DS200DSPCH1ADA ermöglicht die schnelle und effiziente Verarbeitung komplexer Steuerungsalgorithmen. Es kann große Datenmengen in Echtzeit verarbeiten und eignet sich daher für Anwendungen, die schnelle Reaktionen erfordern, beispielsweise die Turbinensteuerung in Kraftwerken. Beispielsweise kann es in einem Gasturbinensteuerungssystem die Daten mehrerer Sensoren (wie Temperatur-, Druck- und Durchflusssensoren) verarbeiten und Steuerungsalgorithmen ausführen, um die Kraftstoffeinspritzrate und die Turbinengeschwindigkeit innerhalb von Millisekunden anzupassen und so optimale Leistung und Energie sicherzustellen Effizienz.
    • Die Architektur des Prozessors ermöglicht Parallelverarbeitung und Multitasking. Dadurch können verschiedene Regelkreise und Datenverarbeitungsaufgaben gleichzeitig verwaltet werden. In einer industriellen Prozesssteuerungsumgebung kann es möglicherweise gleichzeitig die Drehzahl-, Temperatur- und Vibrationsüberwachung einer Turbine steuern, ohne dass die Genauigkeit oder Geschwindigkeit einer dieser Funktionen beeinträchtigt wird.
• Erweiterte Signalverarbeitung und -konditionierung
  • Präzise Analog-Digital- und Digital-Analog-Umwandlung
    • Das Board verfügt über hochwertige Analog-Digital-Wandler (ADCs) und Digital-Analog-Wandler (DACs). Die ADCs können eine Vielzahl analoger Signale von Sensoren mit hoher Präzision umwandeln. Beispielsweise kann es in einer Temperaturmessanwendung die kleinen Spannungsänderungen eines Thermoelements in digitale Werte mit einer Auflösung umwandeln, die eine genaue Temperaturmessung bis zu einem Bruchteil eines Grad Celsius ermöglicht. Die DACs hingegen können genaue analoge Ausgangssignale zur Steuerung von Aktoren erzeugen. In einer Ventilsteuerungsanwendung kann es ein präzise kalibriertes Spannungssignal erzeugen, um die Öffnung eines pneumatischen oder hydraulischen Ventils anzupassen.
    • Signalkonditionierung für erhöhte Genauigkeit
      • Die Signalaufbereitungsschaltung des DS200DSPCH1ADA bietet Funktionen wie Verstärkung, Filterung und Isolierung. Die Verstärkung ist entscheidend, um schwache Signale von Sensoren auf ein Niveau zu verstärken, das genau verarbeitet werden kann. Beispielsweise kann ein Vibrationssignal mit kleiner Amplitude von einer Turbine auf einen für den ADC geeigneten Pegel verstärkt werden. Die Filterung hilft dabei, unerwünschtes Rauschen und Interferenzen sowohl aus analogen als auch digitalen Signalen zu entfernen. Dadurch wird sichergestellt, dass die vom Board verarbeiteten Daten von hoher Qualität und frei von Artefakten sind, die zu falschen Steuerungsentscheidungen führen könnten. Eine Isolationsschaltung schützt die empfindlichen Komponenten auf der Platine vor elektrischen Überspannungen und Störungen von externen Quellen und erhöht so die Gesamtzuverlässigkeit des Systems.
• Robuste Kommunikation und Konnektivität
  • Mehrere Kommunikationsschnittstellen
    • Der DS200DSPCH1ADA ist mit einer Vielzahl von Kommunikationsschnittstellen zur Verbindung mit anderen Komponenten im industriellen Steuerungssystem ausgestattet. Es unterstützt wahrscheinlich standardmäßige serielle Kommunikationsprotokolle wie RS-232 und RS-485. RS-232 kann zur lokalen Konfiguration und zum Debuggen verwendet werden, sodass Techniker zur Einrichtung und Fehlerbehebung einen Laptop oder andere Handheld-Geräte an die Platine anschließen können. RS-485 hingegen ermöglicht die Kommunikation mehrerer Geräte über größere Entfernungen und auf robustere Weise. Dadurch eignet es sich für den Anschluss an ein Netzwerk von Sensoren und Aktoren in einer großtechnischen Industrieumgebung.
    • Es unterstützt möglicherweise auch Ethernet-Kommunikation, die Hochgeschwindigkeits-Datenübertragungsmöglichkeiten bietet. Ethernet ermöglicht die Verbindung des Boards mit einem lokalen Netzwerk (LAN) oder einem Weitverkehrsnetzwerk (WAN) und erleichtert so die Fernüberwachung und -steuerung. Beispielsweise können Betreiber in einem Kraftwerk über eine Ethernet-Verbindung aus der Ferne auf die Daten der von DS200DSPCH1ADA gesteuerten Turbine zugreifen und von einem zentralen Kontrollraum aus Anpassungen an den Steuerparametern vornehmen.
  • Konnektivität zwischen Platinen und Systemebene
    • Mit seinen zwei Backplane-Anschlüssen kann die Platine problemlos mit anderen Platinen im Steuerungssystem verbunden werden. Dies ermöglicht eine nahtlose Integration in eine größere Steuerungsarchitektur, beispielsweise ein Mark V Speedtronic-Steuerungssystem. Die Steckverbinder sorgen für eine zuverlässige Datenübertragung zwischen verschiedenen Komponenten und ermöglichen so einen modularen und erweiterbaren Systemaufbau. Über die Backplane-Anschlüsse können beispielsweise zusätzliche I/O-Boards oder Kommunikationsmodule an den DS200DSPCH1ADA angeschlossen werden, um die Funktionalität des Gesamtsystems zu erweitern.
• Zuverlässigkeits- und Redundanzfunktionen
  • Fehlertolerantes Design
    • Der DS200DSPCH1ADA wurde unter Berücksichtigung der Fehlertoleranz entwickelt. Es verfügt über Selbstdiagnosefunktionen, die Fehler wie Komponentenausfälle, Überhitzung oder falsche Signalpegel erkennen können. Wenn beispielsweise eine Fehlfunktion eines Speicherchips auftritt, kann die Selbstdiagnoseroutine das Problem identifizieren und einen Alarm auslösen oder Korrekturmaßnahmen ergreifen, z. B. auf einen Backup-Speicherbereich umschalten, falls verfügbar. Das Board kann außerdem den Zustand seiner Kommunikationsschnittstellen und Signalverarbeitungskomponenten überwachen, um einen zuverlässigen Betrieb sicherzustellen.
    • Redundanzoptionen
      • In kritischen Anwendungen unterstützt die Karte möglicherweise Redundanzfunktionen. Dabei kann es sich um redundante Stromversorgungseingänge handeln, bei denen bei Ausfall einer Stromquelle die andere übernehmen kann, um die Platine am Laufen zu halten. Darüber hinaus gibt es möglicherweise Optionen für redundante Kommunikationswege oder doppelte Verarbeitungseinheiten, um sicherzustellen, dass die Steuerungsfunktionen im Falle eines Komponentenausfalls nicht unterbrochen werden. Solche Redundanzmaßnahmen sind in Anwendungen wie der Stromerzeugung von entscheidender Bedeutung, wo ein kontinuierlicher und zuverlässiger Betrieb des Turbinensteuerungssystems zur Vermeidung von Stromausfällen unerlässlich ist.

Technische Parameter: DS200DSPCH1ADA

1. • Stromversorgung
     • Eingangsspannung: Der DS200DSPCH1ADA hat eine spezifische Eingangsspannungsanforderung von 5 V DC. Diese Gleichstromversorgung mit relativ niedriger Spannung ist für den ordnungsgemäßen Betrieb von entscheidender Bedeutung. Die Aufrechterhaltung eines stabilen 5-Volt-Eingangs ist von entscheidender Bedeutung, da jede erhebliche Abweichung von diesem Wert zu Fehlfunktionen oder sogar zu Schäden an der Platine führen kann. Das Stromversorgungssystem sollte über geeignete Spannungsregelungsmechanismen verfügen, um eine konstante 5-Volt-Eingangsspannung sicherzustellen.
     • Stromverbrauch: Es verbraucht etwa 5 W Strom. Dieser Stromverbrauchswert ist ein wichtiger Gesichtspunkt beim Entwurf der gesamten Energieinfrastruktur für das System. Es bestimmt die Dimensionierung von Netzteilen, Wärmeableitungsanforderungen und Energieeffizienzberechnungen. In einem Rack-System mit mehreren Platinen beispielsweise hilft die Kenntnis des Stromverbrauchs jeder Platine wie der DS200DSPCH1ADA bei der Bestimmung der Gesamtstromlast und der Auswahl einer geeigneten Stromverteilungseinheit.
   • Eingangs-/Ausgangssignalpegel
     • Digitale Eingänge: Die digitalen Eingangssignalpegel sind so konzipiert, dass sie mit den Standard-Logikfamilien TTL (Transistor-Transistor-Logik) oder CMOS (Komplementäre Metall-Oxid-Halbleiter-Logik) kompatibel sind. Typischerweise wird bei TTL-kompatiblen Eingängen eine logisch hohe Eingangsspannung als über 2,0 Volt und eine logisch niedrige als unter 0,8 Volt erkannt. Bei CMOS-kompatiblen Eingängen können die Schwellenwerte unterschiedlich sein, normalerweise mit einem logischen Wert (hoch) über 3,0 Volt und einem logischen Wert (niedrig) unter 1,0 Volt. Die Eingangsimpedanz digitaler Eingänge ist ebenfalls ein wichtiger Parameter und sollte wahrscheinlich in einem Bereich liegen, der eine ordnungsgemäße Signalkopplung ohne Überlastung der Quelle gewährleistet, möglicherweise etwa einige Kiloohm.
     • Digitale Ausgänge: Digital – Ausgangsspannungspegel folgen den Normen der relevanten Logikfamilie. Bei einem TTL-Ausgang könnte eine logisch hohe Ausgangsspannung etwa 3,3 Volt und eine logisch niedrige Ausgangsspannung etwa 0,4 Volt betragen. Der maximale Ausgangsstrom pro Digitalausgangskanal kann im Bereich von 10 - 20 mA liegen. Diese Ausgangsstromkapazität reicht aus, um standardmäßige digitale Lasten wie LEDs (Leuchtdioden) oder kleine Relais anzutreiben.
     • Analoge Eingänge: Der Analogeingangsbereich kann je nach Anwendung und den spezifischen Sensoren, mit denen er verbunden werden soll, variieren. Der analoge Eingangsbereich kann zwischen -10 und +10 Volt oder zwischen 0 und 5 Volt liegen. Die Eingangsimpedanz analoger Eingänge ist typischerweise hoch, beispielsweise etwa 100 kΩ – 1 MΩ, um die Belastung der Eingangssignalquelle zu minimieren. Die Karte kann auch über eine bestimmte Analog-Digital-Umwandlungsauflösung verfügen, beispielsweise 12 Bit oder 14 Bit. Ein 12-Bit-ADC (Analog-Digital-Wandler) kann eine Auflösung von liefern(4096) verschiedene Pegel, die eine präzise Messung analoger Signale ermöglichen.
     • Analoge Ausgänge: Analog – Ausgangsspannungs- oder Strombereiche hängen vom Design ab. Bei Spannungsausgängen kann der Bereich zwischen 0 und 10 Volt oder zwischen -5 und +5 Volt liegen. Die Ausgangsimpedanz analoger Ausgänge ist normalerweise niedrig und liegt im Bereich von einigen Ohm bis mehreren zehn Ohm, um eine effiziente Leistungsübertragung zur Last zu gewährleisten. Die Digital-Analog-Umwandlungsauflösung könnte der Analog-Digital-Umwandlungsauflösung ähneln, beispielsweise 12 Bit oder 14 Bit.
2. Signalverarbeitungsparameter
   • Digitale Signalverarbeitung
     • Maximale digitale Signalfrequenz: Die Karte kann digitale Signale bis zu einer bestimmten Maximalfrequenz verarbeiten. Bei digitalen Eingangs- und Ausgangssignalen kann diese im Bereich von 10 bis 50 MHz liegen. Die Verarbeitung digitaler Hochfrequenzsignale ist wichtig für Anwendungen wie die Hochgeschwindigkeits-Datenübertragung zwischen verschiedenen Steuerungskomponenten oder für die Verarbeitung digitaler Signale von Hochgeschwindigkeitssensoren. Die Fähigkeit, diese Frequenzen zu verarbeiten, hängt vom Design der digitalen Signalverarbeitungsschaltung ab, einschließlich der Geschwindigkeit des Prozessors und den Eigenschaften der internen Busse und Puffer.
     • Digitales Signal-Timing und Jitter: Die digitalen Signalpfade auf der Platine haben spezifische Timing-Anforderungen und Jitter-Spezifikationen. Jitter, also die Variation im Timing eines digitalen Signals, wird normalerweise in Pikosekunden oder Nanosekunden angegeben. Beispielsweise können digitale Ausgangssignale einen Jitter von weniger als 100 ps aufweisen, um eine zuverlässige Kommunikation und Datenverarbeitung zu gewährleisten. Die präzise Steuerung des Timings und des Jitters digitaler Signale ist für Anwendungen, die auf eine genaue Datenübertragung und -synchronisierung angewiesen sind, unerlässlich, beispielsweise in einem Mehrplatinen-Steuerungssystem, bei dem verschiedene Komponenten koordiniert arbeiten müssen.
   • Analoge Signalverarbeitung
     • Analoge Signalbandbreite: Die Analogsignalbandbreite definiert den Frequenzbereich, den die Karte effektiv verarbeiten kann. Es könnte eine analoge Signalbandbreite von 10 kHz – 100 kHz haben. Diese Bandbreite reicht aus, um typische analoge Industriesignale wie Temperatur-, Druck- und Vibrationssensoren zu verarbeiten. Die Bandbreite wird durch die Eigenschaften der analogen Signalverarbeitungskomponenten wie der Verstärker und Filter auf der Platine bestimmt.
     • Signal-Rausch-Verhältnis (SNR): Das SNR für analoge Signale ist ein wichtiges Maß für die Qualität der Signalverarbeitungsfähigkeiten. Ein hoher SNR zeigt an, dass das gewünschte Signal viel stärker ist als das Hintergrundrauschen. Beispielsweise könnte die Karte einen SNR von 60–80 dB für ihre analogen Eingangs- und Ausgangskanäle haben, wodurch sichergestellt wird, dass die verarbeiteten Signale relativ rauschfrei sind. Ein gutes SNR ist entscheidend für eine genaue Messung und Steuerung, insbesondere bei schwachen analogen Signalen von Sensoren.
3. Parameter der Kommunikationsschnittstelle
   • Serielle Kommunikation (RS-232/RS-485)
     • RS - 232: Der RS-232-Port hat normalerweise eine maximale Baudrate von 115.200 Bit/s. Es verfügt über eine Standard-Pinbelegung zum Senden und Empfangen von Daten sowie für Handshaking-Signale wie RTS (Request to Send) und CTS (Clear to Send). Die maximale Kabellänge für eine zuverlässige Kommunikation beträgt in der Regel etwa 15 Meter. Der RS-232-Anschluss bietet ein einfaches und weit verbreitetes Kommunikationsmittel für lokale Konfigurations- und Debugging-Zwecke.
     • RS - 485: Der RS-485-Port kann höhere Baudraten unterstützen, möglicherweise bis zu 10 Mbit/s. Es ermöglicht die Kommunikation mehrerer Geräte in einer Differentialpaarkonfiguration. Die maximale Anzahl von Geräten, die in einem einzigen RS-485-Netzwerk verbunden werden können, kann bis zu 32 betragen. Die Kabellänge für die RS-485-Kommunikation kann viel länger sein als für RS-232, bis zu 1200 Meter, abhängig von der Baudrate und dem Kabel Qualität. Die RS-485-Schnittstelle eignet sich für komplexere Kommunikationsszenarien, bei denen mehrere Geräte über größere Entfernungen verbunden werden müssen.
   • Ethernet-Kommunikation
     • Geschwindigkeit des Ethernet-Ports: Der Ethernet-Anschluss kann, sofern vorhanden, verschiedene Geschwindigkeiten wie 10/100 Mbit/s oder sogar 1000 Mbit/s (Gigabit-Ethernet) unterstützen. Es entspricht dem IEEE 802.3-Standard für die Ethernet-Kommunikation. Der Port verfügt über RJ-45-Anschlüsse und kann verschiedene Netzwerktopologien wie Stern oder Bus unterstützen. Der Ethernet-Anschluss ermöglicht Hochgeschwindigkeits-Datenübertragung und Fernzugriff auf die Platine und ist damit ein Schlüsselmerkmal für moderne industrielle Steuerungsanwendungen, die netzwerkbasierte Kommunikation erfordern.
     • Unterstützte Ethernet-Protokolle: Zusätzlich zu den grundlegenden Ethernet-Protokollen der physikalischen Schicht und der Datenverbindungsschicht können Protokolle höherer Schichten wie TCP/IP, UDP und ARP unterstützt werden. Das Board unterstützt möglicherweise auch erweiterte Netzwerkverwaltungsprotokolle wie SNMP (Simple Network Management Protocol) für die Fernkonfiguration und -überwachung. Diese Protokolle ermöglichen eine nahtlose Integration mit anderen netzwerkfähigen Geräten und Systemen in einer industriellen Steuerungsumgebung.
4. Umweltspezifikationen
   • Betriebstemperaturbereich
     • Der DS200DSPCH1ADA ist für den Betrieb in einem Temperaturbereich von -40 °C bis +85 °C ausgelegt. Dieser große Temperaturbereich ermöglicht den Einsatz in einer Vielzahl von Industrieumgebungen, von kalten Außenanlagen wie in einem Windkraftanlagen-Steuerungssystem bis hin zu heißen Innenanlagen wie einem Stahlwerk oder einer chemischen Verarbeitungsanlage. Die Fähigkeit, in einem so großen Temperaturbereich zu funktionieren, ist auf die sorgfältige Auswahl der Komponenten und die Überlegungen zum thermischen Design der Platine zurückzuführen.
   • Feuchtigkeitstoleranz
     • Normalerweise verträgt es eine relative Luftfeuchtigkeit im Bereich von 5 % bis 95 % ohne Kondensation. Diese Feuchtigkeitstoleranzspezifikation ist wichtig, um feuchtigkeitsbedingte Schäden an den elektronischen Komponenten zu verhindern und einen zuverlässigen Betrieb in feuchten Industrieumgebungen sicherzustellen. Das Gehäuse und die Komponenten-Verpackungsmaterialien der Platine sind wahrscheinlich so konzipiert, dass sie diesen Feuchtigkeitsbedingungen standhalten und die internen Schaltkreise schützen.
   • Vibrations- und Schockfestigkeit
     • Das Board ist so konzipiert, dass es einem bestimmten Maß an Vibrationen und Stößen standhält. Bei Vibrationen kann es möglicherweise kontinuierliche Vibrationen von bis zu 5 g – 10 g (wobei g die Erdbeschleunigung ist) im Frequenzbereich von 10 – 1000 Hz bewältigen. Bei Stößen kann es kurzzeitig (z. B. weniger als 10 Millisekunden) nicht wiederkehrenden Stößen von bis zu 50 g standhalten. Diese Vibrations- und Stoßfestigkeitseigenschaften sind von entscheidender Bedeutung für Anwendungen, bei denen die Platine mechanischen Störungen ausgesetzt sein kann, beispielsweise in einer transportbezogenen Industrieumgebung oder in einer Fabrik mit Schwermaschinenbetrieb.

Anwendungen:DS200DSPCH1ADA

1. • Dampfturbinensteuerung
     • In Dampfkraftwerken wird der DS200DSPCH1ADA zur präzisen Steuerung des Betriebs von Dampfturbinen eingesetzt. Es verarbeitet die Signale verschiedener Sensoren wie Dampfdrucksensoren, Temperatursensoren und Turbinendrehzahlsensoren. Basierend auf diesen Eingaben berechnet und passt es die Position der Dampfeinlassventile an, um die Leistungsabgabe und den Wirkungsgrad der Turbine zu optimieren. Beispielsweise kann es bei einer Änderung des Strombedarfs schnell reagieren, um den Dampffluss anzupassen und eine stabile Stromerzeugungsrate aufrechtzuerhalten.
     • Es überwacht auch die Gesundheitsparameter der Turbine, wie z. B. Vibrationsniveaus. Durch die Analyse der Vibrationssensordaten können frühe Anzeichen mechanischer Probleme wie unausgeglichene Rotoren oder verschlissene Lager erkannt werden. Bei ungewöhnlichen Vibrationen kann ein Alarm ausgelöst oder eine Abschaltsequenz eingeleitet werden, um weitere Schäden an der Turbine und den zugehörigen Geräten zu verhindern.
   • Betrieb einer Gasturbine
     • Bei der Stromerzeugung auf Gasturbinenbasis ist die Platine an der Steuerung der Kraftstoffeinspritzung beteiligt. Es empfängt Signale im Zusammenhang mit Gasdruck-, Temperatur- und Durchflussmessungen und nutzt diese zur präzisen Regulierung der in die Brennkammer eingespritzten Kraftstoffmenge. Dies sorgt für eine effiziente Verbrennung und einen stabilen Turbinenbetrieb, wodurch die Leistungsabgabe maximiert und gleichzeitig die Emissionen minimiert werden.
     • Darüber hinaus spielt es eine Rolle bei der Integration von Gasturbinen in das Stromnetz. Es hilft dabei, den von der Turbine erzeugten Strom mit den Frequenz- und Spannungsanforderungen des Netzes zu synchronisieren. Durch die kontinuierliche Überwachung und Anpassung der Leistungsparameter ermöglicht es eine reibungslose Anbindung der Gasturbine an das Netz und sorgt für die Stabilität des Stromversorgungssystems.
2. Industrielle Prozesskontrolle
   • Chemische und petrochemische Prozesse
     • In chemischen Reaktionsgefäßen und Reaktoren kann der DS200DSPCH1ADA die Rührgeschwindigkeit und -temperatur steuern. Es ist mit Temperatursensoren und Motorgeschwindigkeitssensoren verbunden, um die Geschwindigkeit der Rührwerke und Heiz- oder Kühlelemente anzupassen. Beispielsweise können bei einer Polymerisationsreaktion die optimalen Temperatur- und Mischbedingungen aufrechterhalten werden, um die Produktion hochwertiger Polymere mit konsistenten Eigenschaften sicherzustellen.
     • In Flüssigkeitshandhabungssystemen wie Rohrleitungen und Pumpen in petrochemischen Anlagen steuert es die Durchflussrate und den Druck. Durch die Integration mit Durchflussmessern und Druckmessgeräten können die Pumpengeschwindigkeit und Ventilpositionen angepasst werden, um die gewünschten Durchfluss- und Druckbedingungen aufrechtzuerhalten. Dies ist für Prozesse wie den Rohöltransport und die Verteilung raffinierter Produkte von entscheidender Bedeutung.
   • Fertigungs- und Produktionslinien
     • In automatisierten Fertigungsanlagen kann die Platine zur Steuerung von Förderbandsystemen eingesetzt werden. Es empfängt Signale von Sensoren, die das Vorhandensein oder Fehlen von Produkten auf dem Band erkennen und die Bandgeschwindigkeit entsprechend anpassen. Dies trägt dazu bei, den Produktionsfluss zu optimieren und Engpässe zu vermeiden.
     • Es kann auch den Betrieb von Roboterarmen in Fertigungsprozessen steuern. Durch die Verarbeitung der Signale von Positionssensoren und Endeffektorsensoren kann es die Roboterarme anweisen, präzise Aufgaben wie Schweißen, Lackieren oder Teilemontage auszuführen. Beispielsweise kann es in einem Automobilmontagewerk die genaue Platzierung von Komponenten sicherstellen, indem es die Bewegung von Roboterarmen steuert.
3. Öl- und Gas-Upstream- und Downstream-Betriebe
   • Upstream-Exploration und -Produktion
     • An Brunnenköpfen kann der DS200DSPCH1ADA den Betrieb von Förderanlagen steuern. Beispielsweise steuert es in einem Gasliftsystem die Injektion von Gas in das Bohrloch, um den hydrostatischen Druck zu reduzieren und die Ölproduktion zu steigern. Es überwacht außerdem den Bohrlochkopfdruck, die Temperatur und die Durchflussrate von Öl und Gas und kann Alarme oder Abschaltvorgänge auslösen, wenn einer dieser Parameter sichere Grenzwerte überschreitet.
     • In Ölfeldpumpstationen steuert es den Betrieb von Pumpen, die Rohöl von den Bohrlöchern zu den Lager- oder Verarbeitungsanlagen transportieren. Es kann die Pumpengeschwindigkeit und Durchflussrate basierend auf dem Ölstand in den Lagertanks und dem Bedarf der nachgeschalteten Anlagen anpassen.
   • Nachgelagerte Raffination und Verarbeitung
     • In Ölraffinerien wird die Platine zur Steuerung verschiedener Raffinerieprozesse eingesetzt. Es kann den Betrieb von Destillationstürmen steuern und so die korrekte Trennung verschiedener Kohlenwasserstoffkomponenten anhand ihrer Siedepunkte sicherstellen. Es steuert auch die Temperatur und den Druck in Crackanlagen, in denen schwere Kohlenwasserstoffe in leichtere und wertvollere Produkte zerlegt werden. Darüber hinaus kann es den Betrieb von Kompressoren und Pumpen verwalten, mit denen die raffinierten Produkte durch die Pipelines und Lagereinrichtungen transportiert werden.
4. Erneuerbare Energiesysteme (mit Hybrid-Setups)
   • Wind-Turbine und Solar-PV-Integration
     • In hybriden erneuerbaren Energiesystemen, die Windturbinen und Solar-Photovoltaik-Anlagen (PV) kombinieren, kann der DS200DSPCH1ADA eine entscheidende Rolle bei der Energieverwaltung und -steuerung spielen. Es kann Leistungsausgangssignale sowohl von Windkraftanlagen als auch von Solar-PV-Modulen empfangen und basierend auf der Verfügbarkeit erneuerbarer Energie und dem Strombedarf die Energiespeichersysteme (z. B. Batterien) und Backup-Erzeugungssysteme (z. B.) verwalten Dieselgeneratoren).
     • Beispielsweise kann es in Zeiten geringer Verfügbarkeit von Wind- und Solarenergie die Energieentladung aus den Batterien oder den Start des Notstromerzeugungssystems steuern, um den Strombedarf zu decken. Es steuert auch das Laden der Batterien in Zeiten übermäßiger Erzeugung erneuerbarer Energien und sorgt so für eine effiziente Energiespeicherung und -nutzung.

Anpassung: DS200DSPCH1ADA

• Maßgeschneiderte Steuerungsalgorithmen
  • Ingenieure können die im DS200DSPCH1ADA programmierten Steueralgorithmen individuell anpassen. Wenn beispielsweise in einer Stromerzeugungsanwendung eine bestimmte Dampfturbine einzigartige Leistungsmerkmale aufweist oder unter bestimmten Lastmustern arbeitet, kann der Steuerungsalgorithmus für die Geschwindigkeitsregelung oder die Einstellung des Dampfdurchflusses fein abgestimmt werden. Dies kann die Anpassung von Parametern wie der Proportional-, Integral- und Differentialverstärkung (PID) umfassen, um die Reaktionszeit und Stabilität der Turbine zu optimieren. In einem chemischen Prozess, bei dem eine präzise Temperaturregelung von entscheidender Bedeutung ist, kann der Algorithmus zur Regelung des Heiz- oder Kühlelements auf der Grundlage der spezifischen Reaktionskinetik und Wärmeübertragungsanforderungen dieses Prozesses angepasst werden.
  • Es kann auch kundenspezifische Software entwickelt werden, um erweiterte Steuerungsstrategien umzusetzen. Beispielsweise können MPC-Algorithmen (Model Predictive Control) auf die Platine programmiert werden, um Änderungen der Systemparameter zu antizipieren und proaktive Anpassungen vorzunehmen. In einer industriellen Fertigungslinie mit mehreren voneinander abhängigen Prozessen kann MPC zur Optimierung des gesamten Produktionsflusses eingesetzt werden, indem Förderbandgeschwindigkeiten und Roboterarmbewegungen im Voraus vorhergesagt und angepasst werden.
• Konfiguration des Kommunikationsprotokolls
  • Aufgrund der Unterstützung mehrerer Kommunikationsprotokolle können Benutzer konfigurieren, welche aktiviert sind und wie sie verwendet werden. In einer Fabrik mit einer Mischung aus älteren und modernen Geräten kann der DS200DSPCH1ADA so eingestellt werden, dass er über RS-232 mit älteren Geräten für den grundlegenden Datenaustausch kommuniziert und auf Ethernet-basiertes TCP/IP umschaltet, um eine nahtlose Integration mit einem neuen SCADA (Supervisory Control and) zu ermöglichen Datenerfassungssystem oder cloudbasierte Überwachungsplattform.
  • Auch die Formatierung der Datenpakete und die Übertragungsintervalle können individuell angepasst werden. Wenn bestimmte Sensordaten zur Echtzeitüberwachung häufiger gesendet werden müssen (z. B. hochauflösende Vibrationsdaten von einer kritischen Turbine), können die Kommunikationseinstellungen angepasst werden, um die Übertragungsrate dieser spezifischen Daten zu priorisieren und zu erhöhen und gleichzeitig die Frequenz zu verringern von weniger kritischen Informationen. Dies hilft bei der Optimierung der Netzwerkbandbreitennutzung und stellt sicher, dass die wichtigsten Daten umgehend für Analysen und Entscheidungen verfügbar sind.

2. Hardware-Anpassung

• Anpassung der Stecker-Pinbelegung
  • Die Pinbelegung der Anschlüsse auf der Platine kann geändert werden, um sie an verschiedene externe Geräteschnittstellen anzupassen. Wenn beispielsweise ein neuer Sensortyp mit einer nicht standardmäßigen Pin-Konfiguration zu einem Überwachungssystem hinzugefügt wird, können die Pins an den Anschlüssen des DS200DSPCH1ADA neu konfiguriert werden, um eine ordnungsgemäße Verbindung mit diesem Sensor herzustellen. Dies kann eine Änderung der Pins für die Stromversorgung, den Signaleingang oder -ausgang und die Erdungsverbindungen erfordern, um eine zuverlässige elektrische Verbindung und eine ordnungsgemäße Signalübertragung sicherzustellen.
  • In einem Setup, in dem mehrere Platinen auf eine bestimmte Weise miteinander verbunden werden müssen, um die Funktionalität zu erweitern, kann die Pinbelegung angepasst werden, um den Datenfluss und die Stromverteilung zwischen den Platinen zu definieren. In einem modularen Steuerungssystem, in dem beispielsweise zusätzliche E/A-Karten (Eingabe/Ausgabe) oder Signalaufbereitungskarten hinzugefügt werden, stellt die individuelle Anpassung der Pinbelegung sicher, dass die Signale korrekt zwischen den verschiedenen Komponenten weitergeleitet werden.
• Integration von Erweiterungs- und Zusatzmodulen
  • Abhängig von der Komplexität der Anwendung und dem Bedarf an zusätzlicher Funktionalität können Erweiterungsmodule in den DS200DSPCH1ADA integriert werden. Wenn beispielsweise in einem großen Industrieprozess mehr analoge Eingangskanäle erforderlich sind, um zusätzliche Temperatur-, Druck- oder andere Sensoren aufzunehmen, kann ein analoges Eingangserweiterungsmodul angeschlossen werden. Dies erhöht die Kapazität der Platine, eine größere Anzahl von Sensorsignalen zu verarbeiten, und ermöglicht eine umfassendere Überwachung und Steuerung.
  • Es können auch Zusatzmodule für erweiterte Kommunikationsmöglichkeiten genutzt werden. In einem Industriestandort mit Bedarf an drahtloser Kommunikation über große Entfernungen kann der Platine ein drahtloses Kommunikationsmodul hinzugefügt werden. Dadurch kann der DS200DSPCH1ADA Daten an entfernte Überwachungsstationen oder andere Geräte senden, ohne dass eine umfangreiche Verkabelung erforderlich ist, was eine größere Flexibilität bei der Systeminstallation und dem Betrieb bietet, insbesondere in Bereichen, in denen Kabelverbindungen unpraktisch oder kostspielig sind.

3. Signalkonditionierung und Schwellenwertanpassung

• Analoge Signalkonditionierung
  • Die Verstärkungseinstellungen für analoge Eingangssignale können angepasst werden. In Anwendungen, in denen Sensoren schwache Signale erzeugen, die für eine genaue Verarbeitung verstärkt werden müssen, kann die Verstärkung des DS200DSPCH1ADA erhöht werden. Beispielsweise kann in einem Schwingungsüberwachungssystem, in dem die anfänglichen Schwingungssignale einer kleinen Turbine eine sehr geringe Amplitude aufweisen, die analoge Signalaufbereitungsschaltung angepasst werden, um die Signalstärke auf ein Niveau zu steigern, das der Analog-Digital-Wandler (ADC) benötigt. kann effektiv für präzise Messungen und Analysen eingesetzt werden.
  • Filterparameter können ebenfalls angepasst werden. Wenn in der industriellen Umgebung bestimmte elektrische Rauschfrequenzen auftreten, die die analogen Signale stören, können die Grenzfrequenzen der Tiefpass-, Hochpass- oder Bandpassfilter auf der Platine angepasst werden. Dies trägt dazu bei, unerwünschtes Rauschen zu entfernen und die Signalqualität analoger Eingänge zu verbessern, sodass sichergestellt wird, dass die verarbeiteten Signale die gemessenen physikalischen Parameter genau wiedergeben.
• Digitale Signalschwellen
  • Die Logikpegelschwellen für digitale Eingangssignale können individuell angepasst werden. In einem System, in dem externe digitale Geräte leicht unterschiedliche Ausgangsspannungspegel für logisches High und Low haben, kann der DS200DSPCH1ADA so konfiguriert werden, dass er diese Signale korrekt erkennt. Wenn beispielsweise ein speziell angefertigter Sensor oder Aktor eine logische Hochspannung von 2,5 Volt anstelle der standardmäßigen 3,3 Volt hat, kann die digitale Eingangsschwelle auf der Platine angepasst werden, um eine zuverlässige Erkennung des digitalen Zustands zu gewährleisten und Fehlinterpretationen des digitalen Zustands zu verhindern Eingangssignale und Gewährleistung des ordnungsgemäßen Systembetriebs.
