General Electric DS200RTBAG2A Hilfsoberflächen-Panel

Produktbeschreibung:DS200RTBAG2A

1. • Platinenlayout und Anschlüsse

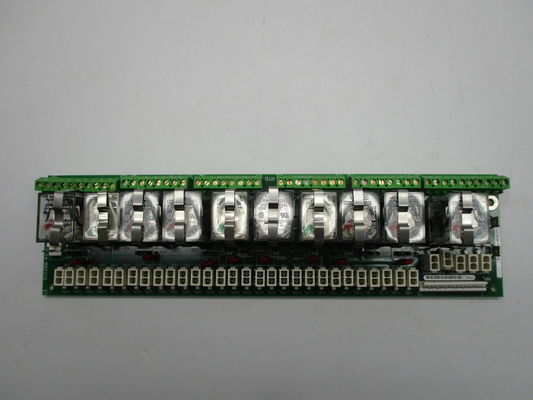

     • Die DS200RTBAG2A ist eine Leiterplatte mit einem Layout, das die verschiedenen Komponenten aufnimmt. Es verfügt über einen 16-poligen Anschluss (RPL) und einen 2-poligen Anschluss (OPT PL), die für die Eingangs-/Ausgangsverbindung (I/O) mit der LTBA-Platine von entscheidender Bedeutung sind. Diese Anschlüsse sind strategisch platziert, um eine einfache und zuverlässige Verkabelung zu gewährleisten und eine effiziente Signalübertragung zwischen verschiedenen Platinen im System zu ermöglichen. Die Pinbelegungskonfiguration dieser Anschlüsse ist darauf ausgelegt, bestimmte Funktionen wie Stromversorgung, Signaleingang und -ausgang zu unterstützen, die für den ordnungsgemäßen Betrieb der relaisbasierten Funktionen der Platine unerlässlich sind.
   • Relaiskonfiguration
     • Die Platine ist mit zehn Relais ausgestattet, die in zwei Typen unterteilt sind: DPDT (Double-Pole Double-Throw) und 4PDT (Four-Pole Double-Throw). Es gibt sieben DPDT-Relais mit jeweils zwei C-Kontakten. Diese Kontakte haben eine Kontaktbelastbarkeit von 10 A, was bedeutet, dass sie eine relativ hohe Strombelastung bewältigen können. Die Spulenspannung dieser Relais beträgt 110 VDC und sie liegen zwischen K20 und K26. Die anderen drei Relais sind vom Typ 4PDT, wobei jedes Relais über vier Kontakte und eine Kontaktbelastbarkeit von 1A verfügt. Die Spulenspannung für diese 4PDT-Relais beträgt ebenfalls 110 VDC. Diese Kombination verschiedener Relaistypen und -konfigurationen bietet Flexibilität hinsichtlich der Arten von Schaltkreisen und Signalen, die gesteuert und geschaltet werden können.
   • Schutzmechanismen
     • Alle integrierten Relais sind durch 130-VAC-Metalloxid-Varistoren (MOVs) geschützt. Diese MOVs spielen eine entscheidende Rolle beim Schutz der Relais vor Spannungsspitzen und vorübergehenden Überspannungen. In einer industriellen Umgebung sind elektrische Systeme häufig Stromschwankungen, Blitzeinschlägen und anderen elektrischen Störquellen ausgesetzt. Die MOVs fungieren als erste Verteidigungslinie, indem sie Überspannungen absorbieren und Schäden an den empfindlichen Relaiskomponenten verhindern. Dieser Schutz trägt dazu bei, die langfristige Zuverlässigkeit und Stabilität der relaisbasierten Steuerfunktionen des DS200RTBAG2A sicherzustellen.
2. Funktion – Spezifische Merkmale
   • Leistungs- und Spannungsspezifikationen
     • Der DS200RTBAG2A arbeitet mit einer Arbeitsspannung von 220 V und hat eine Ausgangsfrequenz von 51. Die spezifischen Spannungs- und Frequenzanforderungen sind so konzipiert, dass sie den Stromversorgungsstandards vieler Industrieumgebungen entsprechen. Die Betriebsspannung von 220 V liefert die nötige Energie, um die Relais und andere Komponenten auf der Platine anzutreiben. Die Ausgangsfrequenz von 51 hängt wahrscheinlich mit der internen Verarbeitung oder den elektrischen Eigenschaften der erzeugten oder verarbeiteten Signale zusammen. Diese Spezifikationen stellen sicher, dass die Platine im Kontext des gesamten elektrischen Systems, zu dem sie gehört, ordnungsgemäß funktionieren kann.
   • Kommunikationsfähigkeiten
     • Das Board verfügt über eine integrierte Ethernet-Benutzerunterstützungskommunikation. Dadurch kann es über ein Ethernet-Netzwerk eine Verbindung zu anderen Geräten und Systemen herstellen. Es unterstützt die Anwendungsprotokolle SRTP (Secure Real-Time Transport Protocol) und Modbus TCP/IP. Die SRTP-Unterstützung bietet eine sichere Möglichkeit zur Übertragung von Echtzeitdaten, was für Anwendungen, bei denen Datenintegrität und Datenschutz wichtig sind, von entscheidender Bedeutung ist. Die Modbus TCP/IP-Unterstützung ermöglicht eine nahtlose Integration mit einer Vielzahl industrieller Steuerungssysteme, die das Modbus-Protokoll für die Kommunikation verwenden. Diese Kommunikationsfunktionalität ermöglicht es dem DS200RTBAG2A, Informationen wie Statusaktualisierungen, Steuerbefehle und Sensordaten mit anderen Komponenten im System auszutauschen.
   • Programmier- und Verarbeitungsfunktionen
     • Der DS200RTBAG2A bietet eine erweiterbare Verarbeitungskapazität. Dies bedeutet, dass Benutzer leistungsfähigere Systeme erstellen können, ohne die Software ändern zu müssen. Es ist über die Proficy Logic Developer PLC Machine Edition programmierbar. Diese Software bietet eine benutzerfreundliche Umgebung zum Programmieren der Platine. Zu den unterstützten Programmiersprachen gehören Ladder Diagram (LDI), Instruction List (IL), Structured Text (ST) und C Block. Diese Sprachen bieten unterschiedliche Programmierparadigmen und ermöglichen es Programmierern mit unterschiedlichem Hintergrund und unterschiedlichen Vorlieben, benutzerdefinierte Steuerlogik für das Board zu entwickeln. Beispielsweise ist die Sprache „Ladder Diagram“ für diejenigen, die mit traditionellen Relais-Logikdiagrammen vertraut sind, intuitiv, während die Sprache „Structured Text“ eher für komplexe algorithmische Programmierung geeignet ist.

Merkmale: DS200RTBAG2A

• • Vielseitige Relaistypen und Nennwerte
    • Das Vorhandensein von zwei Arten von Relais, DPDT und 4PDT, bietet Flexibilität bei der Schaltungskonfiguration. Die sieben DPDT-Relais mit einer Kontaktbelastbarkeit von 10 A eignen sich für Hochstromanwendungen wie Leistungsschaltkreise. Sie können beispielsweise zur Steuerung der Stromversorgung von Hochleistungsmotoren oder großen Industrieanlagen eingesetzt werden. Die drei 4PDT-Relais mit 1A-Kontaktbelastbarkeit eignen sich besser für Anwendungen, bei denen mehrere Signale mit geringer Leistung geschaltet oder weitergeleitet werden müssen, z. B. in einem Schalttafelschaltkreis für Anzeigeleuchten oder kleine Aktoren.
    • Die Spulenspannung von 110 VDC für alle Relais gewährleistet einen gleichmäßigen und zuverlässigen Betrieb. Dies ermöglicht einen effizienten Stromverbrauch und ermöglicht den Relais, schnell auf Steuersignale zu reagieren. Bei dieser Spulenspannung handelt es sich um einen Standardwert, der die Anforderungen an die Stromversorgung und die Kompatibilität mit anderen Komponenten im System vereinfacht.
  • Relaisschutz
    • Ein wesentliches Merkmal ist die Verwendung von 130-VAC-Metalloxid-Varistoren (MOVs) zum Schutz aller Relais. Diese MOVs verhindern Schäden an den Relais durch Spannungsspitzen und vorübergehende Überspannungen. In einer industriellen Umgebung mit häufigen Stromschwankungen und elektrischem Rauschen ist dieser Schutz unerlässlich. Es verlängert die Lebensdauer der Relais und verringert die Wahrscheinlichkeit relaisausfallbedingter Systemstörungen. In einer Anlage mit großen Maschinen, die Störungen in der Stromleitung verursachen können, können die MOV-geschützten Relais beispielsweise weiterhin reibungslos funktionieren.
• Kommunikation – Verwandte Funktionen
  • Ethernet-basierte Kommunikation
    • Die integrierte Ethernet-Benutzerunterstützungskommunikation ist ein Schlüsselmerkmal. Es ermöglicht dem DS200RTBAG2A die Verbindung mit einer Vielzahl von Geräten und Systemen in einem industriellen Netzwerk. Ethernet ist ein weit verbreiteter und schneller Kommunikationsstandard, der eine effiziente Datenübertragung über große Entfernungen und in komplexen Netzwerktopologien ermöglicht. Diese Verbindung kann verwendet werden, um die Karte in ein anlagenweites SCADA-System (Supervisory Control and Data Acquisition) zu integrieren oder mit anderen speicherprogrammierbaren Steuerungen (SPS) und Mensch-Maschine-Schnittstellen (HMIs) zu kommunizieren.
    • Die Unterstützung der Anwendungsprotokolle SRTP und Modbus TCP/IP verbessert die Kommunikationsfähigkeiten. SRTP bietet einen sicheren Kommunikationskanal, der für Anwendungen mit sensiblen Daten wie produktionsbezogenen Informationen oder sicherheitsbezogenen Steuersignalen von entscheidender Bedeutung ist. Modbus TCP/IP ist ein etabliertes industrielles Kommunikationsprotokoll, das eine nahtlose Interaktion mit einer Vielzahl industrieller Automatisierungsgeräte und -systeme ermöglicht.
• Programmier- und Erweiterbarkeitsfunktionen
  • Erweiterbare Verarbeitungskapazität
    • Die erweiterbare Verarbeitungskapazität des DS200RTBAG2A ist ein wertvolles Merkmal. Es ermöglicht Benutzern, die Funktionalität des Systems zu aktualisieren und zu erweitern, ohne die Software neu schreiben zu müssen. Dies bedeutet, dass sich die Platine anpassen kann, um komplexere Steuerungsaufgaben und eine größere Anzahl von E/A-Verbindungen zu bewältigen, wenn sich die Anforderungen des industriellen Prozesses ändern oder erweitern. Beispielsweise kann in einer Produktionsanlage, die ihre Produktionskapazität erhöht und mehr Ausrüstung hinzufügt, die Platine problemlos neu konfiguriert werden, um den zusätzlichen Steuerungsanforderungen gerecht zu werden.
  • Unterstützung für Programmiersprachen
    • Die Unterstützung mehrerer Programmiersprachen, darunter Kontaktplan (LDI), Anweisungsliste (IL), strukturierter Text (ST) und C-Block, bietet Programmierern Flexibilität. Verschiedene Sprachen eignen sich für unterschiedliche Arten von Programmieraufgaben und Benutzerpräferenzen. Die LDI-Sprache ist für diejenigen von Vorteil, die mit herkömmlichen elektrischen, relaisbasierten Logikdiagrammen besser vertraut sind, da sie eine visuelle und intuitive Möglichkeit zur Programmierung der Steuerlogik bietet. Die ST- und C-Blocksprachen hingegen sind leistungsfähiger für die Implementierung komplexer Algorithmen und Datenverarbeitungsfunktionen. Die Möglichkeit, aus diesen Sprachen auszuwählen, ermöglicht eine effiziente und individuelle Programmierung der Funktionen des Boards.

Technische Parameter: DS200RTBAG2A

1. • Stromversorgung
     • Stromspannung: Der DS200RTBAG2A arbeitet mit einer Arbeitsspannung von 220 V AC (Wechselstrom). Dieser Spannungspegel ist in vielen Regionen eine standardmäßige industrielle Stromversorgungsspannung und wird zur Stromversorgung interner Komponenten wie Relais und Kommunikationsmodule verwendet.
     • Frequenz: Es hat eine Ausgangsfrequenz von 51 Hz. Die Frequenz hängt mit der Wechselstromversorgung zusammen und beeinflusst den Betrieb von Komponenten wie Relais und internen Oszillatoren oder Timern. Eine stabile Frequenz ist wichtig für genaue zeitgesteuerte Abläufe und um sicherzustellen, dass die an die Platine angeschlossenen elektrischen Geräte ordnungsgemäß funktionieren.
   • Relaisparameter
     • DPDT-Relais: Es gibt sieben Double-Pole Double-Throw (DPDT)-Relais. Jedes DPDT-Relais verfügt über zwei Kontakte vom Typ C. Die Kontaktleistung für diese Kontakte beträgt 10 A. Dies bedeutet, dass jeder Kontakt einen maximalen Strom von 10 A verarbeiten kann, sodass sie in Stromkreisen mit relativ hohen Leistungslasten verwendet werden können. Die Spulenspannung dieser DPDT-Relais beträgt 110 VDC (Gleichstrom). Dies ist die Spannung, die erforderlich ist, um die Relaisspule zu erregen und eine Zustandsänderung der Kontakte zu bewirken.
     • 4PDT-Relais: Die Platine enthält außerdem drei vierpolige Doppelwurfrelais (4PDT). Jedes 4PDT-Relais verfügt über vier Kontakte mit einer Kontaktbelastbarkeit von 1A. Diese Relais eignen sich für Anwendungen, bei denen mehrere Signale mit geringer Leistung geschaltet oder weitergeleitet werden müssen. Die Spulenspannung der 4PDT-Relais beträgt ebenfalls 110 VDC.
   • Spezifikationen der Schutzgeräte
     • Die integrierten Relais sind durch 130-VAC-Metalloxid-Varistoren (MOVs) geschützt. MOVs sind nichtlineare spannungsabhängige Widerstände, die stark leiten, wenn die Spannung an ihnen einen bestimmten Schwellenwert überschreitet. In diesem Fall gibt die Nennspannung von 130 VAC den Spannungspegel an, bei dem die MOVs beginnen, übermäßige Spannung zu leiten und abzuleiten, wodurch die Relais vor Spannungsspitzen und vorübergehenden Überspannungen geschützt werden.
2. Parameter der Kommunikationsschnittstelle
   • Ethernet
     • Kommunikationsstandard: Das Board verfügt über eine integrierte Ethernet-Benutzerunterstützungskommunikation. Es entspricht den Ethernet-Standards, zu denen typischerweise IEEE 802.3 für die Protokolle der physikalischen Schicht und der Datenverbindungsschicht gehört. Dies ermöglicht die Kommunikation mit anderen Ethernet-fähigen Geräten in einer lokalen Netzwerkumgebung (LAN) oder einer Weitverkehrsnetzwerkumgebung (WAN).
     • Unterstützte Protokolle: Es unterstützt die Anwendungsprotokolle SRTP (Secure Real - Time Transport Protocol) und Modbus TCP/IP. SRTP bietet ein sicheres Mittel zur Übertragung von Echtzeitdaten mit Funktionen wie Verschlüsselung und Authentifizierung zum Schutz der Integrität und Privatsphäre der Kommunikation. Modbus TCP/IP ist ein weit verbreitetes industrielles Kommunikationsprotokoll, das eine nahtlose Kommunikation zwischen dem DS200RTBAG2A und anderen industriellen Automatisierungsgeräten wie speicherprogrammierbaren Steuerungen (SPS), Sensoren und Aktoren ermöglicht.
3. Verarbeitungs- und Programmierparameter
   • Verarbeitungskapazität
     • Der DS200RTBAG2A verfügt über eine erweiterbare Verarbeitungskapazität. Während die genauen Details der Verarbeitungsleistung (z. B. die Anzahl der Anweisungen pro Sekunde oder die für die Verarbeitung verfügbare Speichermenge) möglicherweise nicht angegeben werden, ermöglicht die Erweiterbarkeit Benutzern den Aufbau leistungsfähigerer Systeme, ohne dass die Software geändert werden muss. Dies bedeutet, dass zusätzliche Funktionalität hinzugefügt werden kann, beispielsweise die Handhabung weiterer I/O-Punkte (Eingabe/Ausgabe), komplexere Steuerungsalgorithmen oder umfangreichere Kommunikationsaufgaben.
   • Programmiersprachen
     • Es ist über die Proficy Logic Developer PLC Machine Edition programmierbar. Zu den unterstützten Programmiersprachen gehören Ladder Diagram (LDI), Instruction List (IL), Structured Text (ST) und C Block. Jede Sprache hat ihre eigenen Eigenschaften:
     • Kontaktplan (LDI): Eine grafische Programmiersprache, die elektrischen, Relais- und Logikdiagrammen ähnelt. Es ist für Benutzer mit elektrotechnischem Hintergrund intuitiv und eignet sich gut für einfache Steuerungslogik-Implementierungen wie grundlegende Motorsteuerschaltungen oder einfache sequentielle Betriebsschaltungen.
     • Anweisungsliste (IL): Eine textbasierte Programmiersprache, die einen einfachen, schrittweisen Ansatz für die Programmierung bietet. Es eignet sich zur präzisen Steuerung der Prozessorvorgänge und wird häufig zur Implementierung feinkörniger Steuerungsalgorithmen verwendet.
     • Strukturierter Text (ST): Eine Programmiersprache auf hohem Niveau, die herkömmlichen Programmiersprachen wie Pascal oder C ähnelt. Sie eignet sich für komplexere algorithmische Programmierung, wie z. B. die Implementierung fortgeschrittener Steuerungsstrategien wie PID-Steuerung (Proportional-Integral-Derivativ) oder zustandsmaschinenbasierte Steuerung.
     • C-Block: Ermöglicht die Integration von C-Sprachcode in die Programmierumgebung. Dies ist von Vorteil für Benutzer, die vorhandene Bibliotheken oder Algorithmen der C-Sprache verwenden oder hochoptimierte oder spezialisierte Funktionen implementieren möchten, die einfacher in C geschrieben werden können.

Anwendungen: DS200RTBAG2A

1. • Motorsteuerung und -schutz
     • Im industriellen Umfeld kann der DS200RTBAG2A zur Steuerung und zum Schutz von Motoren eingesetzt werden. Die DPDT-Relais mit einer Kontaktleistung von 10 A eignen sich für die Stromversorgung großer Motoren. In einer Produktionsanlage mit Förderbändern können die Relais beispielsweise zum Starten, Stoppen und Umkehren der Motoren verwendet werden, die die Bänder antreiben. Die 110-V-DC-Spulenspannung der Relais gewährleistet einen zuverlässigen Betrieb und eine schnelle Reaktion auf Steuersignale. Die Metalloxid-Varistoren (MOVs), die die Relais schützen, verhindern Schäden durch Spannungsstöße beim Starten und Herunterfahren des Motors, die häufige Ursachen für elektrische Belastungen sind.
     • Die Kommunikationsfähigkeiten der Karte, wie z. B. Ethernet- und Modbus TCP/IP-Unterstützung, ermöglichen eine Fernüberwachung und -steuerung des Motorsteuerungssystems. Bediener können Befehle zum Starten oder Stoppen von Motoren senden und Statusaktualisierungen wie Motorlaufstatus, Stromverbrauch und Temperatur (sofern an entsprechende Sensoren angeschlossen) von einem zentralen Kontrollraum erhalten.
   • Prozessautomatisierung und Sequenzierung
     • In Chemie- oder Lebensmittelverarbeitungsbetrieben kann der DS200RTBAG2A zur Automatisierung und Sequenzierung verschiedener Prozesse eingesetzt werden. Die erweiterbare Verarbeitungskapazität und die Unterstützung mehrerer Programmiersprachen wie Kontaktplan (LDI), Anweisungsliste (IL), strukturierter Text (ST) und C-Block ermöglichen die Implementierung komplexer Prozesssteuerungslogik. Beispielsweise kann es das Öffnen und Schließen von Ventilen, den Betrieb von Pumpen und die Aktivierung von Heizgeräten in einem chemischen Reaktionsprozess steuern. Die Relais können die Stromversorgung dieser Komponenten gemäß einer vordefinierten Reihenfolge und basierend auf Echtzeit-Sensordaten (z. B. Temperatur-, Druck- oder Durchflusssensoren) schalten, die über die Kommunikationsschnittstellen empfangen werden.
2. Energieerzeugungs- und -verteilungssysteme
   • Automatisierung von Umspannwerken
     • In Umspannwerken kann der DS200RTBAG2A eine Rolle bei der Automatisierung und dem Schutz spielen. Mit den Relais kann das Schalten von Leistungsschaltern und Trennschaltern gesteuert werden. Die 4PDT-Relais mit 1A-Kontaktbelastbarkeit können zur Verarbeitung der Steuer- und Anzeigesignale dieser Schaltgeräte verwendet werden. Die Ethernet-basierte Kommunikation mit Unterstützung für SRTP und Modbus TCP/IP ermöglicht eine sichere und effiziente Kommunikation mit anderen Geräten zur Stationsautomatisierung wie intelligenten elektronischen Geräten (IEDs), Remote Terminal Units (RTUs) und Supervisory Control and Data Acquisition (SCADA). Systeme. Die MOV-geschützten Relais schützen vor Spannungsspitzen, die durch Blitzeinschläge oder Stromnetzstörungen verursacht werden und sich auf die Ausrüstung der Umspannstation auswirken können.
     • Die Platine kann auch zur Überwachung und Steuerung der Stromqualität verwendet werden. Durch den Anschluss geeigneter Sensoren (z. B. Spannungs- und Stromsensoren) über die E/A-Anschlüsse und die Nutzung der Verarbeitungs- und Kommunikationsfunktionen können Parameter wie Spannungseinbrüche, Spannungsspitzen und Oberschwingungen überwacht werden. Basierend auf dieser Überwachung kann es Steueraktionen wie die Anpassung der Stufenschaltereinstellungen von Transformatoren oder die Aktivierung von Blindleistungskompensationsgeräten auslösen.
3. Gebäudeautomation und Facility Management
   • HVAC-Systemsteuerung
     • In Heizungs-, Lüftungs- und Klimaanlagensystemen (HVAC) kann der DS200RTBAG2A den Betrieb verschiedener Komponenten steuern. Mit den Relais können Kompressoren, Lüfter und Pumpen ein- und ausgeschaltet werden. In einem großen Gewerbegebäude kann die Platine beispielsweise die Kühlturmventilatoren und die Kühler-Kompressormotoren steuern. Die Kommunikationsschnittstellen ermöglichen die Integration in ein Gebäudemanagementsystem und ermöglichen Fernsteuerungs- und Energiemanagementfunktionen. Die erweiterbare Verarbeitungskapazität kann zur Implementierung fortschrittlicherer Steuerungsstrategien wie Demand-Response-Programme genutzt werden, bei denen das HVAC-System seinen Betrieb an den Energiebedarf und die Kostenbedingungen des Gebäudes anpasst.
     • Beleuchtung – Systemsteuerung
     • Der DS200RTBAG2A kann auch zur Steuerung von Beleuchtungssystemen verwendet werden. Die Relais können die Stromversorgung auf verschiedene Beleuchtungskreise schalten, beispielsweise auf Leuchtstofflampenkreise oder LED-Beleuchtungsgruppen. Die Programmierfunktionen ermöglichen die Implementierung von Beleuchtungssteuerungsplänen basierend auf Tageszeit-, Belegungserkennungs- oder Tageslichtnutzungskonzepten. Beispielsweise kann die Tafel das Licht bei Tageslicht dimmen oder ausschalten, wenn ein Raum nicht belegt ist, was dazu beiträgt, Energie zu sparen und für eine angenehmere Umgebung zu sorgen.

Anpassung: DS200RTBAG2A

• • Verwenden des Kontaktplans (LDI)
    • Mit der Unterstützung der Programmiersprache LDI können Benutzer benutzerdefinierte relaisähnliche Steuerlogik erstellen. Beispielsweise können Sie in einem Förderbandsystem eine Sequenz entwerfen, bei der der DS200RTBAG2A den Motor aktiviert, um das Band zu starten, und dann basierend auf einem Sensoreingang (z. B. einem Objekterkennungssensor) ein weiteres Relais auslösen kann, um ein zu aktivieren Sortiermechanismus. Die intuitive grafische Natur von LDI erleichtert die Visualisierung und Implementierung einer solchen sequentiellen und ineinandergreifenden Steuerlogik.
  • Anweisungsliste (IL) und strukturierter Text (ST)
    • Für komplexere Algorithmen und Entscheidungsprozesse kommen IL und ST ins Spiel. In einer Prozesssteuerungsanwendung wie einem chemischen Reaktionsgefäß können Sie IL verwenden, um den Zeitpunkt und die Reihenfolge der Zugabe verschiedener Chemikalien präzise zu steuern. ST kann verwendet werden, um fortgeschrittenere Kontrollstrategien zu implementieren. Sie können beispielsweise Code schreiben, um die Temperatur und den Druck im Inneren des Behälters auf der Grundlage eines PID-Regelalgorithmus (Proportional-Integral-Derivativ) anzupassen. Die Flexibilität dieser Sprachen ermöglicht eine Feinabstimmung der Steuerparameter entsprechend den spezifischen Anforderungen des chemischen Reaktionsprozesses.
  • C-Block-Integration
    • Die Möglichkeit, C-Sprachcode über C Block zu verwenden, bietet eine leistungsstarke Option zur Anpassung. Bei Anwendungen, bei denen Hochleistungsrechnen oder der Zugriff auf bestimmte C-Bibliotheken erforderlich ist, ist dies ein großer Vorteil. Wenn Sie beispielsweise einen benutzerdefinierten Verschlüsselungsalgorithmus für die sichere Kommunikation kritischer Prozesssteuerungsdaten implementieren möchten, können Sie C Block verwenden, um den C-Sprachcode für den Verschlüsselungsalgorithmus zu integrieren.
• Anpassung des Kommunikationsprotokolls
  • Ethernet-basierte Protokolle
    • Die Unterstützung des Boards für Ethernet ermöglicht die Anpassung von Kommunikationsprotokollen. Obwohl SRTP und Modbus TCP/IP bereits unterstützt werden, können Benutzer konfigurieren, wie diese Protokolle verwendet werden. Beispielsweise können Sie in einem netzwerkintensiven industriellen Automatisierungsaufbau die Einstellungen des Modbus TCP/IP-Protokolls anpassen, um die Datenübertragungsrate und Paketgröße für eine effiziente Kommunikation zwischen dem DS200RTBAG2A und anderen SPS oder HMIs zu optimieren. Sie können auch Sicherheitseinstellungen für SRTP konfigurieren, wie z. B. Verschlüsselungsschlüssel und Authentifizierungsmethoden, um die Sicherheit des Echtzeit-Datenübertragungsprozesses zu erhöhen.

2. Hardware-Anpassung

• Relaiskonfiguration und Verkabelung
  • Anpassung der Relaisverkabelung
    • Die zehn Relais auf der Platine können je nach Anwendungsfall unterschiedlich beschaltet werden. Beispielsweise können in einem Stromverteilungssystem die DPDT-Relais verdrahtet werden, um redundante Stromschaltkreise zu schaffen. Die 4PDT-Relais können verwendet werden, um mehrere Steuersignalpfade für verschiedene Schutzgeräte bereitzustellen. Die Pinbelegung der mit den Relais verbundenen Anschlüsse kann an die externen Verkabelungsanforderungen des Systems angepasst werden.
  • Hinzufügen externer Relais oder Schütze
    • Je nach Leistungs- oder Schaltanforderungen können dem System zusätzliche externe Relais oder Schütze hinzugefügt werden. Der DS200RTBAG2A kann zur Steuerung dieser externen Geräte über seine Ausgangssignale verwendet werden. Wenn Sie beispielsweise eine höhere Stromlast bewältigen müssen, als die vorhandenen Relais bewältigen können, können Sie Hochleistungsschütze hinzufügen und die Relais der Platine verwenden, um deren Aktivierung zu steuern.
• Konnektoranpassung
  • Pin-Out des I/O-Anschlusses
    • Die Pinbelegung der 16-poligen (RPL) und 2-poligen (OPT PL) Anschlüsse kann individuell angepasst werden. In einer Anwendung, in der Sie bestimmte Sensoren oder Aktoren mit nicht standardmäßigen Pinbelegungsanforderungen verbinden möchten, können Sie die Pins neu konfigurieren, um sie an die Geräteverbindungsanforderungen anzupassen. Wenn Sie beispielsweise ein speziell entwickeltes Temperatursensormodul mit einer anderen Strom- und Daten-Pin-Konfiguration haben, können Sie die Pin-Belegung des RPL-Steckers anpassen, um eine ordnungsgemäße Verbindung herzustellen.
  • Erweiterungsanschlüsse hinzufügen
    • Zur Erweiterung der Funktionalität können der Platine Erweiterungsanschlüsse hinzugefügt werden. Dies kann zum Anschluss zusätzlicher Module wie Signalkonditionierungsmodule, Kommunikationserweiterungsmodule oder Energieverteilungserweiterungsmodule verwendet werden. Wenn Sie dem System beispielsweise drahtlose Kommunikationsfunktionen hinzufügen müssen, können Sie einen drahtlosen Kommunikationsmodul-Anschluss anschließen und ein geeignetes Modul integrieren, um eine Ferndatenübertragung zu ermöglichen, ohne sich ausschließlich auf die Ethernet-Verbindung verlassen zu müssen.
