General Electric DS3800HFXC Hilfsoberflächenbildschirm für industrielle Anwendungen

Produktbeschreibung:DS3800HFXC

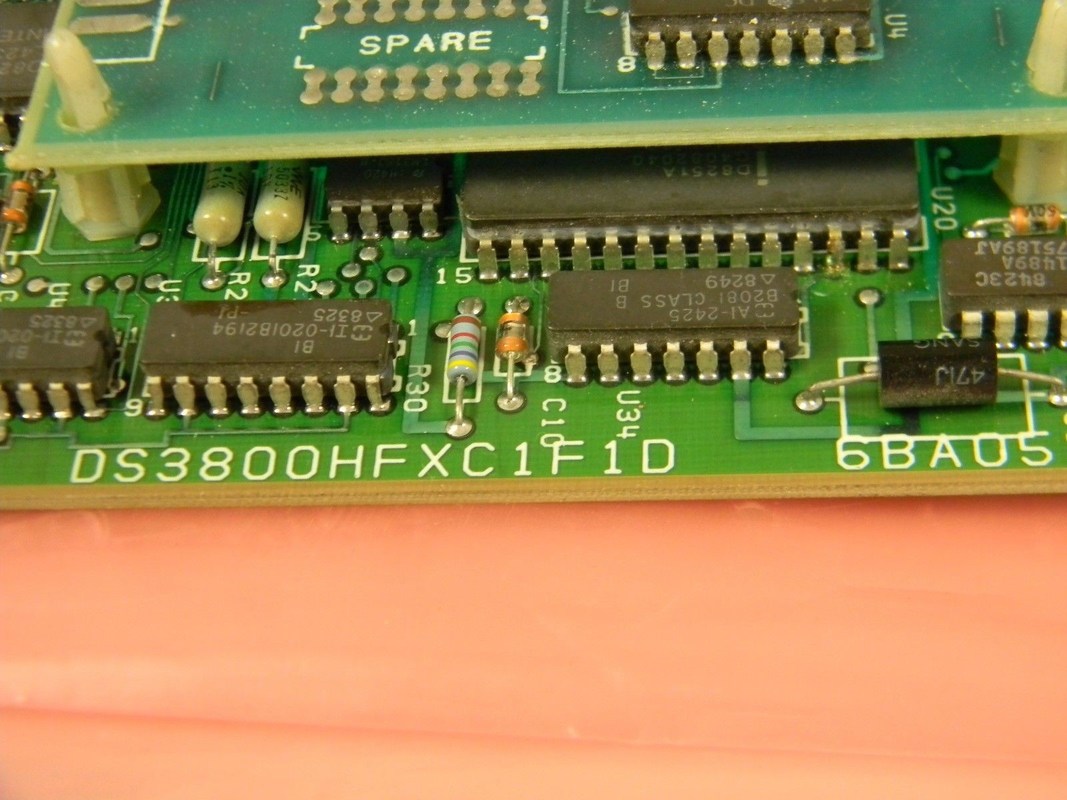

• Platinenlayout und Anschlüsse: Der DS3800HFXC verfügt über ein sorgfältig organisiertes Leiterplattenlayout, das eine Vielzahl elektronischer Komponenten beherbergt. An einem Ende verfügt es über einen modularen Anschluss, der eine standardisierte Schnittstelle für den Anschluss an andere Platinen oder Module innerhalb des Systems bieten soll. Dieses modulare Design vereinfacht den Integrationsprozess und ermöglicht einen einfachen Austausch oder Upgrades. Gegenüber dem modularen Anschluss befinden sich Haltehebel, die dabei helfen, die Platine fest in ihrem Gehäuse oder Rack zu fixieren und sicherzustellen, dass sie auch bei Vibrationen oder mechanischen Belastungen, die für Industrieumgebungen typisch sind, stabil bleibt.

• Komponentenintegration: Es enthält eine Vielzahl elektronischer Komponenten. Mehrere integrierte Schaltkreise bilden den Kern seiner Verarbeitungs- und Steuerungsfähigkeiten und übernehmen Aufgaben wie Signalverarbeitung, Datenspeicherung und Kommunikationsmanagement. Es sind acht Widerstandsnetzwerk-Arrays vorhanden, die zum präzisen Anpassen von Spannungspegeln, zum Festlegen von Stromgrenzen oder zur Signalkonditionierung verwendet werden, um eine genaue und zuverlässige Signalübertragung sicherzustellen. Darüber hinaus sind herkömmliche Widerstände, Kondensatoren und Dioden auf der Platine verteilt und erfüllen Funktionen wie das Filtern von elektrischem Rauschen, das vorübergehende Speichern elektrischer Energie und das Steuern der Stromflussrichtung in verschiedenen Schaltkreisen.

• Statusanzeigen: Auf der Vorderseite der Platine befinden sich drei rote Statusanzeigelampen. Diese Lichter bieten auf einen Blick wertvolle visuelle Hinweise über den Betriebsstatus der Platine. Sie können verschiedene Aspekte anzeigen, wie z. B. den Status der Stromversorgung (ob die Stromversorgung ordnungsgemäß empfangen wird und die Karte eingeschaltet ist), die Kommunikationsaktivität (zeigt an, ob Daten gesendet oder empfangen werden) oder das Vorliegen eines Fehlers oder Warnzustands im Zusammenhang mit der Karte interne Funktionen. Beispielsweise könnte ein Dauerlicht auf einen normalen Betrieb hinweisen, während ein blinkendes Licht auf eine laufende Kommunikation oder ein bestimmtes Problem hinweisen könnte, das Aufmerksamkeit erfordert.

Funktionsübersicht

• Signalverarbeitung und Eingabe-/Ausgabefunktionen: Die Platine ist für die Verarbeitung einer Vielzahl von Ein- und Ausgangssignalen ausgelegt. Es verfügt über mehrere analoge Eingangskanäle, die Spannungssignale von Sensoren empfangen können, die physikalische Parameter wie Temperatur, Druck oder Position messen. Diese analogen Eingänge können je nach Jumper-Einstellungen oder interner Konfiguration typischerweise Spannungsbereiche wie 0–5 V DC oder 0–10 V DC verarbeiten. Die Auflösung dieser analogen Eingänge beträgt oft 12 Bit oder mehr und ermöglicht so eine präzise Darstellung der Sensordaten für die Weiterverarbeitung.

• Kommunikationsfunktionen: Der DS3800HFXC spielt eine entscheidende Rolle bei der Kommunikation innerhalb industrieller Systeme. Es unterstützt sowohl serielle als auch parallele Kommunikationsschnittstellen. Für die serielle Kommunikation kann es mit verschiedenen Baudraten betrieben werden, die üblicherweise von 9600 Bit pro Sekunde (bps) bis zu höheren Werten wie 115200 bps oder mehr reichen, abhängig von der spezifischen Konfiguration und den Anforderungen der angeschlossenen Geräte. Es ist mit branchenüblichen seriellen Kommunikationsprotokollen wie RS232 und RS485 kompatibel. RS232 wird häufig für die Punkt-zu-Punkt-Kommunikation über kurze Entfernungen mit lokalen Geräten wie Bedienerschnittstellen oder Diagnosetools verwendet, während RS485 Multidrop-Kommunikation ermöglicht und sich für den Anschluss mehrerer Geräte am gleichen Bus in verteilten industriellen Steuerungsaufbauten eignet.

• Datenspeicherung und Programmierbarkeit: Die Platine enthält ein EPROM-Modul (Erasable Programmable Read-Only Memory) mit einer bestimmten Speicherkapazität, normalerweise im Bereich von mehreren Kilobyte bis einigen Megabyte. Dieses EPROM dient zur Speicherung von Firmware, Steueralgorithmen und Konfigurationsdaten. Die Möglichkeit, das EPROM zu löschen und neu zu programmieren, ermöglicht eine individuelle Anpassung des Verhaltens und der Funktionalität der Platine, um sie an verschiedene industrielle Anwendungen und sich im Laufe der Zeit ändernde Anforderungen anzupassen. Für die temporäre Datenspeicherung während des Betriebs ist außerdem eine gewisse Menge an Onboard-Random Access Memory (RAM) vorhanden, dessen Kapazität je nach Design typischerweise zwischen einigen Kilobyte und mehreren zehn Megabyte liegt. Der RAM wird vom Prozessor zum Speichern und Bearbeiten von Daten wie Sensormesswerten, Zwischenberechnungsergebnissen und Kommunikationspuffern verwendet, während er Informationen verarbeitet und Aufgaben ausführt.

Rolle in industriellen Systemen

• Anwendungen zur Stromerzeugung: In Gasturbinen- und Dampfturbinenkraftwerken fungiert der DS3800HFXC als wichtige Kommunikationsschnittstelle zwischen verschiedenen Komponenten des Steuerungssystems. Es empfängt Sensordaten zu Turbinenparametern wie Temperatur, Druck und Drehzahl und leitet diese Informationen an die Hauptsteuereinheit oder andere relevante Subsysteme weiter. Dies ermöglicht eine koordinierte Steuerung des Turbinenbetriebs, einschließlich der Einstellung des Kraftstoffdurchflusses, der Ventilsteuerung und der Synchronisierung mit dem Erregungssystem des Generators, um eine stabile Stromerzeugung und Netzintegration sicherzustellen. Es erleichtert auch die Kommunikation mit Überwachungs- und Diagnosesystemen und stellt Statusaktualisierungen in Echtzeit bereit, die bei der Früherkennung potenzieller Probleme und bei der Umsetzung vorbeugender Wartungsstrategien helfen.
• Industrielle Fertigung und Verarbeitung: In Chemie- und Petrochemieanlagen sowie in der Metall- und Bergbauindustrie ist die Platine während des gesamten Produktionsprozesses mit verschiedenen Sensoren und Aktoren verbunden. Dadurch kann das Steuerungssystem Daten zu Parametern wie Flüssigkeitsdurchflussraten, Chemikalienkonzentrationen und Gerätevibrationen empfangen und diese Informationen verwenden, um Prozessvariablen anzupassen und optimale Betriebsbedingungen aufrechtzuerhalten. Beispielsweise kann es in einem chemischen Reaktor dabei helfen, die Temperatur und den Reaktantenfluss auf der Grundlage von Sensorrückmeldungen zu regulieren, um Produktqualität und Prozesssicherheit sicherzustellen. In einem Bergbaubetrieb kann es die Kommunikation zwischen Brechern, Förderbändern und Pumpen verwalten, um den Materialfluss zu optimieren und eine Überlastung der Ausrüstung zu verhindern.
• Integration erneuerbarer Energien und Mikronetze: In Hybridkraftwerken, die konventionelle und erneuerbare Energiequellen kombinieren, ist der DS3800HFXC für die Integration der verschiedenen Systeme unerlässlich. Es kann mit den Steuerungssystemen von Gasturbinen, Dampfturbinen, Windturbinen und Solarpaneelen kommunizieren und ermöglicht so einen koordinierten Betrieb und ein Energiebilanzmanagement. In Mikronetzen ist es an der Steuerung der Stromerzeugung aus verschiedenen Quellen und der Steuerung des Lastbedarfs beteiligt und ermöglicht so einen reibungslosen Betrieb, unabhängig davon, ob das Mikronetz an das Hauptnetz angeschlossen ist oder im Inselmodus betrieben wird.
• Gebäude- und Facility-Management: In großen Gewerbegebäuden ist die Platine mit Sensoren für Innentemperatur, Luftfeuchtigkeit und Belegung verbunden und kommuniziert mit dem HVAC-System, um Komfort und Energieeffizienz zu optimieren. Es ist außerdem mit dem Stromverteilungssystem und den Notstromgeneratoren des Gebäudes verbunden und gewährleistet so eine zuverlässige Stromversorgung kritischer Systeme bei Netzausfällen. Darüber hinaus kann es in das Energiemanagementsystem des Gebäudes integriert werden, um Energieverbrauchsmuster zu überwachen und darüber zu berichten und so Energiesparmaßnahmen zu erleichtern.

Umwelt- und betriebliche Überlegungen

• Temperatur- und Feuchtigkeitstoleranz: Der DS3800HFXC ist für den Betrieb in einem relativ weiten Temperaturbereich ausgelegt, typischerweise von -20 °C bis +70 °C. Diese große Temperaturtoleranz ermöglicht den zuverlässigen Betrieb in verschiedenen Industrieumgebungen, von kalten Außenstandorten wie Energieerzeugungsstandorten in kälteren Regionen bis hin zu heißen und feuchten Produktionsanlagen oder Prozessanlagen. Es kann auch in Umgebungen mit einer relativen Luftfeuchtigkeit von etwa 5 % bis 95 % (nicht kondensierend) betrieben werden, was in vielen industriellen Umgebungen üblich ist, in denen aufgrund von Prozessen oder Umgebungsbedingungen Wasserdampf oder Kondensation vorhanden sein kann. Es sind angemessene Schutz- und Konstruktionsmerkmale integriert, um feuchtigkeitsbedingte Probleme wie Kurzschlüsse oder Korrosion interner Komponenten zu verhindern.
• Elektromagnetische Verträglichkeit (EMV): Um eine ordnungsgemäße Funktion bei elektromagnetischen Störungen durch andere Industriegeräte zu gewährleisten und die eigenen elektromagnetischen Emissionen zu minimieren, die sich auf Geräte in der Nähe auswirken könnten, erfüllt die Platine die relevanten EMV-Standards. Es umfasst Maßnahmen wie eine ordnungsgemäße Abschirmung, Filterung der Eingangs- und Ausgangssignale und eine sorgfältige Komponentenanordnung auf der Platine, um elektromagnetische Kopplungen und Interferenzen zu reduzieren. Dies ermöglicht die Aufrechterhaltung der Signalintegrität und der zuverlässigen Kommunikation in den elektrisch verrauschten Industrieumgebungen, in denen es normalerweise eingesetzt wird.

Eigenschaften:DS3800HFXC

• • Es verfügt über einen modularen Stecker an einem Ende, der eine einfache und standardisierte Integration mit anderen Komponenten im System ermöglicht. Dieses modulare Design vereinfacht Installation, Austausch und Upgrades, da es eine klare und definierte Schnittstelle für den Anschluss an benachbarte Platinen oder Module bietet. Am gegenüberliegenden Ende befinden sich Haltehebel, die dafür sorgen, dass die Platine sicher in ihrem Gehäuse oder Gehäuse bleibt. Dieses mechanische Design trägt dazu bei, ein versehentliches Lösen während des Betriebs zu verhindern, was angesichts der oft vibrierenden und dynamischen Industrieumgebungen, in denen diese Platinen verwendet werden, von entscheidender Bedeutung ist.
  • Auf der Vorderseite der Platine befinden sich drei rote Statusanzeigelampen. Diese Lichter spielen eine wichtige Rolle bei der schnellen Bereitstellung visueller Hinweise über den Betriebsstatus der Platine. Techniker und Bediener können einen Blick auf diese Lichter werfen, um sofort Informationen darüber zu erhalten, ob die Platine ordnungsgemäß funktioniert, ob Probleme wie Kommunikationsfehler oder Probleme mit der Stromversorgung vorliegen oder ob bestimmte kritische Prozesse ausgeführt werden. Beispielsweise könnte ein Licht den Stromstatus (ein oder aus) anzeigen, ein anderes könnte Kommunikationsaktivität signalisieren und das dritte könnte einen Fehler- oder Warnzustand im Zusammenhang mit den internen Funktionen der Platine anzeigen.
• Vielseitige Anschlussoptionen:
  • Das Board ist mit einer Vielzahl von Anschlüssen ausgestattet, die seine Konnektivität und Flexibilität erhöhen. Neben den großen Anschlüssen an den Rändern gibt es vertikale Stiftanschlüsse und zwei zusätzliche Anschlüsse. Diese zahlreichen Verbindungspunkte ermöglichen die Verbindung mit einer Vielzahl anderer Komponenten, einschließlich Sensoren, Aktoren und anderen Steuerplatinen. Die verschiedenen Steckverbindertypen können verschiedene Signaltypen unterstützen, wie z. B. analoge und digitale Signale, und ermöglichen so eine nahtlose Integration mit verschiedenen Geräten im industriellen Steuerungsaufbau. Die großen Steckverbinder könnten beispielsweise für die Übertragung von Strom und Datensignalen mit hoher Bandbreite verwendet werden, während die vertikalen Stiftanschlüsse für bestimmte Sensoreingänge oder Kommunikationsleitungen mit bestimmten Subsystemen vorgesehen sein könnten.
  • Die vier oberflächenmontierten Füße auf der Platine sollen die Anbringung optionaler Subboards erleichtern. Diese Erweiterbarkeitsfunktion ist äußerst vorteilhaft, da sie es Benutzern ermöglicht, die Funktionalität des DS3800HFXC an spezifische Anwendungsanforderungen anzupassen. Die Unterplatinen können hinzugefügt werden, um zusätzliche Funktionen wie zusätzliche Eingangs-/Ausgangskanäle, spezielle Kommunikationsschnittstellen oder erweiterte Verarbeitungsfähigkeiten bereitzustellen, sodass sich die Platine an verschiedene industrielle Prozesse und Steuerungsszenarien anpassen kann.

• Komponenten- und Schaltungsmerkmale

• Umfangreiche Komponentenintegration:
  • Der DS3800HFXC enthält eine breite Palette elektronischer Komponenten. Es verfügt über mehrere integrierte Schaltkreise, die den Kern seiner Verarbeitungs- und Steuerfunktionen bilden. Diese integrierten Schaltkreise arbeiten zusammen, um verschiedene Aufgaben wie Signalverarbeitung, Datenspeicherung und Kommunikationsmanagement auszuführen. Daneben gibt es acht Widerstandsnetzwerk-Arrays, die zur präzisen Einstellung von Spannungspegeln, Stromgrenzen oder zur Signalaufbereitung dienen. Herkömmliche Widerstände, Kondensatoren und Dioden sind ebenfalls in Hülle und Fülle vorhanden und spielen eine Rolle bei Aufgaben wie der Filterung von elektrischem Rauschen, der vorübergehenden Speicherung elektrischer Energie und dem Ermöglichen, dass Strom in bestimmten Schaltkreisen nur in eine Richtung fließt.
  • Darüber hinaus enthält die Platine Schalterkomponenten und Transistoren. Die Schalterkomponenten können zum Konfigurieren verschiedener Betriebsmodi oder zum Aktivieren/Deaktivieren bestimmter Funktionen verwendet werden, während Transistoren als Verstärker oder Schalter fungieren, um den Stromfluss in verschiedenen Teilen des Stromkreises zu steuern. Diese vielfältige Sammlung von Komponenten ermöglicht die Implementierung komplexer elektrischer und elektronischer Funktionen auf einer einzigen Platine und ermöglicht so die Bewältigung mehrerer Aspekte industrieller Steuerungs- und Kommunikationsaufgaben.
• Erweiterbarkeit durch Subboards:
  • Wie bereits erwähnt, sind die vier Füße auf der Platinenoberfläche für die Aufnahme optionaler Unterplatinen vorgesehen. Diese Unterplatinen können über Kabel, die an die vertikalen Stiftanschlüsse angeschlossen sind, mit der Hauptplatine kommunizieren. Dieser modulare Erweiterungsansatz ermöglicht es Benutzern, die Funktionalität des DS3800HFXC zu erweitern, ohne die gesamte Platine austauschen zu müssen. Wenn eine Anwendung beispielsweise zusätzliche analoge Eingangskanäle benötigt, um mehr Temperatur- oder Drucksensoren in einem Turbinensteuerungssystem anzuschließen, kann eine entsprechende Analogeingangs-Subplatine hinzugefügt werden. Wenn zusätzliche Kommunikationsschnittstellen zur Integration neuer Überwachungs- oder Steuergeräte in einer industriellen Automatisierungsanlage erforderlich sind, kann eine Unterplatine mit den erforderlichen Kommunikationsprotokollen angeschlossen werden.

• Anpassungs- und Konfigurationsfunktionen

• Jumper-Einstellungen:
  • Das Vorhandensein von acht Jumpern auf der Platine bietet erhebliche Flexibilität bei der Konfiguration des Betriebs. Diese Jumper können manuell gesetzt werden, um verschiedene Parameter und Funktionen zu ändern. Sie können beispielsweise verwendet werden, um verschiedene Kommunikationsprotokolle basierend auf den Geräten auszuwählen, mit denen das Board interagieren muss. Wenn das System ältere Geräte umfasst, die ein älteres serielles Protokoll verwenden, können die Jumper angepasst werden, um dieses spezifische Protokoll für eine nahtlose Kommunikation zu aktivieren. Sie können auch verwendet werden, um die Art und den Bereich der Ein- und Ausgangssignale zu definieren. Durch Setzen der Jumper kann beispielsweise festgelegt werden, ob ein analoger Eingangskanal je nach angeschlossenem Sensor ein Spannungssignal im Bereich von 0 – 5 V oder 0 – 10 V erwartet. Dieser Grad der manuellen Konfiguration ermöglicht schnelle Anpassungen vor Ort, um die Platine an sich ändernde Anwendungsanforderungen anzupassen oder sie in verschiedene Arten von Industrieanlagen zu integrieren.
• EPROM-Modul:
  • Die Platine verfügt über ein EPROM-Modul (Erasable Programmable Read-Only Memory). Dieses EPROM ist ein entscheidendes Element, das es Benutzern ermöglicht, spezifische Steuerlogik und Algorithmen in die Platine zu programmieren. Ingenieure können benutzerdefinierte Firmware oder Code schreiben, die definieren, wie der DS3800HFXC Eingangssignale verarbeitet, auf der Grundlage dieser Signale Entscheidungen trifft und Ausgangsbefehle zur Steuerung von Aktoren oder zur Kommunikation mit anderen Komponenten generiert. Diese Programmierbarkeit ermöglicht die Anpassung des Verhaltens der Platine an einzigartige industrielle Prozesse. Beispielsweise können in einer Gasturbinen-Steuerungsanwendung benutzerdefinierte Algorithmen in das EPROM programmiert werden, um die Steuerung der Turbinengeschwindigkeit basierend auf bestimmten Lastbedingungen zu optimieren oder um spezielle Sicherheitsabschaltverfahren zu implementieren, die speziell für diese Installation gelten.

• Betriebs- und Umweltmerkmale

• Zuverlässige Leistung unter variablen Bedingungen:
  • Die Platine ist für den Betrieb in einem relativ großen Temperaturbereich ausgelegt, typischerweise von -20 °C bis +70 °C. Diese breite Temperaturtoleranz stellt sicher, dass es in verschiedenen industriellen Umgebungen zuverlässig funktioniert, von kalten Stromerzeugungsstandorten im Freien in kälteren Klimazonen bis hin zu heißen und feuchten Produktionsanlagen oder Prozessanlagen. Die bei der Konstruktion verwendeten Komponenten und Materialien werden sorgfältig ausgewählt, um ihre elektrischen und mechanischen Eigenschaften über diesen Temperaturbereich hinweg beizubehalten und das Risiko einer Leistungseinbuße oder eines Ausfalls aufgrund von Temperaturschwankungen zu minimieren.
  • Es verfügt außerdem über robuste elektrische Eigenschaften, wie z. B. einen stabilen Spannungsbetrieb innerhalb bestimmter Bereiche (z. B. 5 V, 12 V usw.) und eine relativ hohe Signalübertragungsrate. Die Fähigkeit, unterschiedliche Spannungspegel für die Stromversorgung zu verarbeiten und mit schneller Signalübertragung zu arbeiten, ermöglicht eine effektive Zusammenarbeit mit einer Vielzahl anderer elektronischer Komponenten und Systeme und gewährleistet einen nahtlosen Datenfluss und Echtzeitsteuerung in industriellen Steuerungsanwendungen. Ganz gleich, ob es um die Kommunikation mit Sensoren geht, die Parameter in Millisekunden messen, oder um das Senden von Steuerbefehlen an Aktoren für schnelle Reaktionen – der DS3800HFXC kann mit den Anforderungen des industriellen Prozesses Schritt halten.
• Kommunikation und Interoperabilität:
  • Mit mehreren Schnittstellentypen, einschließlich paralleler und serieller Schnittstellen, kann der DS3800HFXC mit einer Vielzahl von Geräten kommunizieren. Die parallelen Schnittstellen eignen sich für die schnelle Datenübertragung zwischen benachbarten Platinen oder internen Komponenten innerhalb des Steuerungssystems und ermöglichen den schnellen Austausch großer Datenmengen. Die seriellen Schnittstellen hingegen eignen sich ideal für den Anschluss externer Geräte über größere Entfernungen oder für die Kommunikation mit älteren Geräten, die möglicherweise nur serielle Kommunikation unterstützen. Diese Vielseitigkeit der Kommunikationsschnittstellen ermöglicht die Integration der Karte in verschiedene Teile eines industriellen Automatisierungssystems, wie z. B. speicherprogrammierbare Steuerungen (SPS), verteilte Steuerungssysteme (DCS) und andere Überwachungs- oder Bedienstationen, wodurch umfassende systemweite Steuerung und Daten ermöglicht werden Teilen.

Technische Parameter:DS3800HFXC

• • Eingangsspannung: Die Platine arbeitet normalerweise in bestimmten Gleichspannungsbereichen. Im Allgemeinen kann es mehrere Standardspannungseingänge wie +5 V DC und +12 V DC akzeptieren. Diese Spannungen versorgen verschiedene interne Komponenten und Schaltkreise auf der Platine, wobei jede Spannungsschiene bestimmte Funktionen erfüllt. Beispielsweise könnten die +5 V Gleichspannung für die Stromversorgung der digitalen Logikschaltungen verwendet werden, während die +12 V Gleichspannung für die Ansteuerung bestimmter analoger Komponenten oder die Stromversorgung externer Schnittstellen verwendet werden könnten.
  • Stromverbrauch: Unter normalen Betriebsbedingungen liegt der Stromverbrauch des DS3800HFXC normalerweise in einem bestimmten Bereich, abhängig von seiner Arbeitslast und der Anzahl der angeschlossenen Geräte. Der durchschnittliche Stromverbrauch liegt bei etwa 5 bis 15 Watt, bei Spitzenlast kann dieser Wert jedoch ansteigen, wenn umfangreiche Datenkommunikations- oder Verarbeitungsaufgaben erledigt werden. Um einen stabilen Betrieb aufrechtzuerhalten, muss eine ausreichende Stromversorgungskapazität unter Berücksichtigung möglicher Stromschwankungen in Industrieumgebungen sichergestellt werden.
• Signalpegel und Eigenschaften:
  • Analoge Eingänge: Es verfügt über mehrere analoge Eingangskanäle, die für den Empfang von Signalen von Sensoren ausgelegt sind, die verschiedene physikalische Parameter wie Temperatur, Druck oder Position messen. Diese analogen Eingänge können Spannungssignale verarbeiten, die typischerweise in Bereichen wie 0–5 V DC oder 0–10 V DC liegen, abhängig von der durch Jumper oder internen Einstellungen festgelegten Konfiguration. Die Auflösung dieser analogen Eingänge kann beispielsweise 12 Bit oder mehr betragen, was eine präzise Messung und Differenzierung der Eingangssignalpegel ermöglicht. Dies ermöglicht eine genaue Darstellung der Sensordaten zur Weiterverarbeitung.
  • Analoge Ausgänge: Die Karte kann auch über mehrere analoge Ausgangskanäle verfügen. Diese können analoge Steuersignale mit Spannungsbereichen ähnlich den Eingängen erzeugen, beispielsweise 0 – 5 V DC oder 0 – 10 V DC. Die Ausgangsimpedanz dieser Kanäle ist in der Regel so ausgelegt, dass sie den typischen Lastanforderungen in industriellen Steuerungssystemen entspricht und eine stabile und genaue Signalübertragung an Aktoren oder andere Geräte gewährleistet, die für den Betrieb auf einen Analogeingang angewiesen sind. Die Ausgangskanäle verfügen über ausreichende Antriebskapazitäten, um den notwendigen Strom zum Antrieb gängiger Industriekomponenten innerhalb ihrer spezifizierten Leistungsanforderungen zu liefern.
  • Digitale Ein- und Ausgänge: Die digitalen Eingangskanäle des DS3800HFXC sind so konfiguriert, dass sie Standardlogikpegel akzeptieren, die häufig den Standards TTL (Transistor-Transistor Logic) oder CMOS (Complementary Metal-Oxide-Semiconductor) folgen. Ein digitaler High-Pegel könnte im Bereich von 2,4 V bis 5 V liegen und ein digitaler Low-Pegel zwischen 0 V und 0,8 V. Diese digitalen Eingänge können mit Geräten wie Schaltern, digitalen Sensoren oder Statusanzeigen verbunden werden. Die digitalen Ausgangskanäle hingegen können Binärsignale mit ähnlichen Logikpegeln zur Steuerung von Komponenten wie Relais, Magnetventilen oder Digitalanzeigen bereitstellen. Sie verfügen über die entsprechenden Stromsenken- oder Stromquellenfähigkeiten, um diese externen Geräte zuverlässig zu aktivieren.

Parameter der Kommunikationsschnittstelle

• Serielle Schnittstellen:
  • Baudraten: Das Board unterstützt eine Reihe von Baudraten für seine seriellen Kommunikationsschnittstellen, die üblicherweise für den Anschluss an externe Geräte über größere Entfernungen oder für die Anbindung an ältere Geräte verwendet werden. Es kann typischerweise Baudraten von 9600 Bit pro Sekunde (bps) bis zu höheren Werten wie 115200 bps oder sogar mehr verarbeiten, abhängig von der spezifischen Konfiguration und den Anforderungen der angeschlossenen Geräte. Diese Flexibilität ermöglicht eine nahtlose Kommunikation mit einer Vielzahl von seriell basierten Sensoren, Aktoren oder anderen Steuergeräten.
  • Protokolle: Je nach Anwendungsanforderungen ist es mit verschiedenen seriellen Kommunikationsprotokollen wie RS232, RS485 oder anderen Industriestandardprotokollen kompatibel. RS232 wird häufig für die Punkt-zu-Punkt-Kommunikation über kurze Entfernungen mit Geräten wie lokalen Bedienerschnittstellen oder Diagnosetools verwendet. RS485 hingegen ermöglicht Multi-Drop-Kommunikation und kann mehrere am selben Bus angeschlossene Geräte unterstützen, wodurch es sich für verteilte industrielle Steuerungsaufbauten eignet, bei denen mehrere Komponenten miteinander und mit dem DS3800HFXC kommunizieren müssen.
• Parallele Schnittstellen:
  • Datenübertragungsbreite: Die parallelen Schnittstellen auf der Platine haben eine bestimmte Datenübertragungsbreite, die beispielsweise 8 Bit, 16 Bit oder eine andere geeignete Konfiguration betragen kann. Dies bestimmt die Datenmenge, die gleichzeitig in einem einzigen Taktzyklus zwischen dem DS3800HFXC und anderen angeschlossenen Komponenten, normalerweise anderen Karten innerhalb desselben Steuerungssystems, übertragen werden kann. Eine größere Datenübertragungsbreite ermöglicht schnellere Datenübertragungsraten, wenn große Informationsmengen schnell ausgetauscht werden müssen, beispielsweise bei Hochgeschwindigkeits-Datenerfassungs- oder Steuersignalverteilungsszenarien.
  • Taktfrequenz: Die parallelen Schnittstellen arbeiten mit einer bestimmten Taktrate, die festlegt, wie oft Daten übertragen werden können. Diese Taktfrequenz liegt üblicherweise im MHz-Bereich und ist für eine effiziente und zuverlässige Datenübertragung innerhalb des Steuerungssystems optimiert. Beispielsweise könnte eine Taktfrequenz von 10 MHz oder höher verwendet werden, um sicherzustellen, dass Daten im Zusammenhang mit Sensormesswerten, Steuerbefehlen oder internen Statusaktualisierungen umgehend zwischen verschiedenen Teilen des industriellen Steuerungsaufbaus kommuniziert werden können.

Verarbeitungs- und Speicherspezifikationen

• Prozessor: Während spezifische Details zum genauen Prozessormodell variieren können, enthält das Board eine Verarbeitungseinheit, die in der Lage ist, die Aufgaben im Zusammenhang mit der Signalverarbeitung, dem Kommunikationsmanagement und der Ausführung von Steueralgorithmen zu bewältigen. Der Prozessor verfügt über eine Taktfrequenz in dem Bereich, der es ihm ermöglicht, diese Funktionen zeitnah auszuführen, typischerweise im Bereich von mehreren zehn bis Hunderten von MHz, abhängig vom spezifischen Design und den Anwendungsanforderungen. Es ist darauf ausgelegt, mehrere Eingangs- und Ausgangssignale gleichzeitig zu verarbeiten und Entscheidungen auf der Grundlage programmierter Logik zu treffen, um einen reibungslosen Betrieb der industriellen Steuerungsprozesse sicherzustellen, an denen es beteiligt ist.
• Erinnerung:
  • EPROM (Erasable Programmable Read-Only Memory): Die Platine enthält ein EPROM-Modul mit einer bestimmten Speicherkapazität, meist im Bereich von mehreren Kilobyte bis einigen Megabyte. Dieses EPROM dient zur Speicherung von Firmware, Steueralgorithmen und Konfigurationsdaten. Die Möglichkeit, das EPROM zu löschen und neu zu programmieren, ermöglicht eine individuelle Anpassung des Verhaltens und der Funktionalität der Platine, sodass sie sich im Laufe der Zeit an verschiedene industrielle Anwendungen und sich ändernde Anforderungen anpassen kann.
  • Direktzugriffsspeicher (RAM): Es gibt auch eine gewisse Menge an Onboard-RAM für die temporäre Datenspeicherung während des Betriebs. Die RAM-Kapazität kann je nach Design zwischen einigen Kilobyte und mehreren zehn Megabyte liegen. Es wird vom Prozessor zum Speichern und Bearbeiten von Daten wie Sensormesswerten, Zwischenberechnungsergebnissen und Kommunikationspuffern verwendet, während er Informationen verarbeitet und Aufgaben ausführt.

Umweltspezifikationen

• Betriebstemperatur: Wie bereits erwähnt, kann der DS3800HFXC in einem Temperaturbereich von -20 °C bis +70 °C betrieben werden. Diese große Temperaturtoleranz ist entscheidend für den Einsatz in verschiedenen Industrieumgebungen, von kalten Außenstandorten wie Energieerzeugungsstandorten in kälteren Regionen bis hin zu heißen und feuchten Produktionsanlagen oder Prozessanlagen. Die bei seiner Konstruktion verwendeten Materialien und Komponenten sind so ausgewählt, dass sie über diesen Temperaturbereich hinweg elektrische und mechanische Stabilität gewährleisten und eine zuverlässige Leistung ohne nennenswerte Beeinträchtigung aufgrund von Temperaturschwankungen gewährleisten.
• Luftfeuchtigkeit: Es kann in Umgebungen mit einer relativen Luftfeuchtigkeit von typischerweise etwa 5 % bis 95 % (nicht kondensierend) betrieben werden. Diese Feuchtigkeitstoleranz ermöglicht den Einsatz in Bereichen mit schwankendem Feuchtigkeitsgehalt, was in vielen industriellen Umgebungen üblich ist, in denen aufgrund von Prozessen oder Umgebungsbedingungen Wasserdampf oder Kondensation vorhanden sein kann. Es sind angemessene Schutz- und Konstruktionsmerkmale integriert, um feuchtigkeitsbedingte Probleme wie Kurzschlüsse oder Korrosion interner Komponenten zu verhindern.
• Elektromagnetische Verträglichkeit (EMV): Die Platine erfüllt die relevanten EMV-Standards, um ihre ordnungsgemäße Funktion bei elektromagnetischen Störungen durch andere Industriegeräte sicherzustellen und ihre eigenen elektromagnetischen Emissionen zu minimieren, die sich auf Geräte in der Nähe auswirken könnten. Es ist so konzipiert, dass es elektromagnetischen Feldern standhält, die von Motoren, Transformatoren und anderen elektrischen Komponenten erzeugt werden, die üblicherweise in Industrieumgebungen vorkommen, und die Signalintegrität und Kommunikationszuverlässigkeit aufrechterhält. Dazu gehören Maßnahmen wie eine ordnungsgemäße Abschirmung, Filterung der Eingangs- und Ausgangssignale sowie eine sorgfältige Anordnung der Komponenten auf der Platine, um elektromagnetische Kopplungen und Störungen zu reduzieren.

Physikalische Abmessungen und Montage

• Boardgröße: Die physikalischen Abmessungen des DS3800HFXC entsprechen in der Regel den Standardgrößen industrieller Steuerplatinen. Je nach Design und Formfaktor kann es eine Länge im Bereich von 8 bis 16 Zoll, eine Breite von 6 bis 12 Zoll und eine Dicke von 1 bis 3 Zoll haben. Diese Abmessungen sind so gewählt, dass sie in standardmäßige industrielle Schaltschränke oder Gehäuse passen und eine ordnungsgemäße Installation und Verbindung mit anderen Komponenten ermöglichen.
• Montagemethode: Es ist so konzipiert, dass es sicher in seinem vorgesehenen Gehäuse oder Gehäuse montiert werden kann. Typischerweise verfügt es über Montagelöcher oder -schlitze an den Kanten oder verfügt über Haltehebel an einem Ende, um sicherzustellen, dass es während des Betriebs fest an Ort und Stelle bleibt. Der Montagemechanismus ist so konzipiert, dass er den Vibrationen und mechanischen Belastungen standhält, die in industriellen Umgebungen üblich sind, und verhindert Lockerungen oder Fehlausrichtungen, die die elektrischen Verbindungen oder die Leistung beeinträchtigen könnten.

Anwendungen:DS3800HFXC

• Gasturbinenkraftwerke:
  • In Gasturbinenkraftwerken dient der DS3800HFXC als entscheidende Kommunikationsschnittstelle innerhalb des Steuerungssystems. Es ist mit verschiedenen Sensoren verbunden, die Parameter wie Turbineneinlasstemperatur, Verdichteraustrittsdruck und Wellendrehzahl überwachen. Diese Sensorsignale werden über seine analogen und digitalen Eingangskanäle empfangen. Anschließend verarbeitet das Board diese Daten und leitet sie über seine seriellen oder parallelen Kommunikationsschnittstellen an das Hauptsteuergerät oder andere relevante Subsysteme weiter. Es kann beispielsweise mit dem Kraftstoffsteuerungssystem der Turbine kommunizieren, um die Kraftstoffdurchflussrate basierend auf den Echtzeit-Temperatur- und Geschwindigkeitsmesswerten anzupassen und so eine optimale Leistung und einen sicheren Betrieb der Gasturbine zu gewährleisten.
  • Es ermöglicht auch die Kommunikation zwischen verschiedenen Steuerungskomponenten des Kraftwerks. Beispielsweise kann es den Datenaustausch zwischen dem Gasturbinensteuerungssystem und dem Generatorerregungssteuerungssystem erleichtern. Dies ermöglicht einen koordinierten Betrieb, bei dem die Leistung des Generators an die Stromerzeugung der Turbine angepasst werden kann, um stabile Spannungs- und Frequenzniveaus für die Netzintegration aufrechtzuerhalten. Darüber hinaus kann es mit den Überwachungs- und Diagnosesystemen der Anlage kommunizieren und Echtzeit-Statusinformationen über die Gasturbine an den Kontrollraum des Betreibers senden. Dies hilft bei der frühzeitigen Erkennung potenzieller Probleme oder ungewöhnlicher Zustände, ermöglicht eine rechtzeitige Wartung und verhindert kostspielige Ausfallzeiten.
• Dampfturbinenkraftwerke:
  • In Dampfturbinenkraftwerken spielt der DS3800HFXC eine ähnliche Rolle bei der Erleichterung der Kommunikation und Steuerung. Es ist mit Temperatursensoren entlang des Dampfpfads, Drucksensoren in den Dampfleitungen und Vibrationssensoren an der Turbinenwelle verbunden. Die Platine empfängt diese Sensorsignale und übermittelt sie zur Verarbeitung an die Steuerlogik der Dampfturbine. Basierend auf diesen Daten kann das Steuersystem Entscheidungen über die Einstellungen des Dampfventils treffen, um den richtigen Dampffluss und -druck für einen effizienten Turbinenbetrieb aufrechtzuerhalten. Wenn beispielsweise ein Drucksensor einen Dampfdruckabfall in einem bestimmten Abschnitt der Dampfleitung anzeigt, kann der DS3800HFXC diese Informationen an das Steuersystem weiterleiten, das dann die entsprechenden Ventile öffnen oder schließen kann, um den Druck zu regulieren und eine stabile Leistung sicherzustellen Generation.
  • Darüber hinaus ist es an den gesamten Automatisierungs- und Überwachungsprozessen der Anlage beteiligt. Die Platine kann mit dem Distributed Control System (DCS) oder dem Supervisory Control and Data Acquisition (SCADA)-System der Anlage verbunden werden, um umfassende Daten über den Betrieb der Dampfturbine bereitzustellen. Dazu gehören Parameter wie Leistungsabgabe, Dampfverbrauch und Gerätezustand. Betreiber können diese Informationen nutzen, um die Leistung der Anlage zu optimieren, Wartungsaktivitäten zu planen und auf betriebliche Änderungen oder Notfälle zu reagieren.

Industrielle Fertigung und Verarbeitung

• Chemische und petrochemische Anlagen:
  • In Chemie- und Petrochemieanlagen, in denen komplexe Prozesse eine präzise Steuerung und Überwachung mehrerer Variablen erfordern, wird der DS3800HFXC als Schnittstelle zu verschiedenen Prozessgeräten verwendet. Es kann mit Sensoren verbunden werden, die Parameter wie Flüssigkeitsdurchflussraten, chemische Konzentrationen und Temperatur in verschiedenen Teilen des Produktionsprozesses messen. In einem chemischen Reaktor kann es beispielsweise Temperatur- und Druckdaten von Sensoren empfangen und diese Informationen an das Steuersystem weiterleiten, das die Heiz- oder Kühlelemente und den Reaktantenfluss anpasst. Dies trägt zur Aufrechterhaltung optimaler Reaktionsbedingungen und zur Gewährleistung der Produktqualität und Prozesssicherheit bei.
  • Es ermöglicht auch die Kommunikation zwischen verschiedenen Abschnitten des Steuerungssystems der Anlage. In einer Raffinerie kann es den Datenaustausch zwischen den Einheiten erleichtern, die für die Rohöldestillation, das katalytische Cracken und die Produktmischung verantwortlich sind. Dies ermöglicht eine nahtlose Koordination des gesamten Produktionsprozesses und stellt sicher, dass die richtigen Produkte mit den richtigen Raten hergestellt werden und die erforderlichen Spezifikationen erfüllen. Darüber hinaus kann es mit Sicherheitssystemen in der Anlage, wie Notabschaltsystemen und Brandmeldesystemen, verbunden werden und stellt so eine Kommunikationsverbindung bereit, die eine schnelle Reaktion im Falle etwaiger Gefahrensituationen ermöglicht.
• Metall- und Bergbauindustrie:
  • In metallverarbeitenden Anlagen wie Stahlwerken wird der DS3800HFXC zur Steuerung und Überwachung von Geräten wie Elektrolichtbogenöfen, Walzwerken und Pfannenveredelungsöfen eingesetzt. Es verbindet sich mit Sensoren, die Parameter wie elektrischen Strom, Temperatur und Vibration in diesen Prozessen messen. Beispielsweise kann es in einem Lichtbogenofen Strom- und Spannungsdaten von Sensoren empfangen und mit dem Stromversorgungssteuerungssystem kommunizieren, um die Leistungsaufnahme für ein effizientes Schmelzen von Metallen anzupassen. In einem Walzwerk kann es mit Geschwindigkeitssensoren an den Walzen kommunizieren und mit dem Antriebssteuerungssystem kommunizieren, um die richtige Geschwindigkeit und Spannung des verarbeiteten Metalls sicherzustellen.
  • Im Bergbaubetrieb wird es zur Verwaltung der Kommunikation und Steuerung von Geräten wie Brechern, Förderbändern und Pumpen verwendet. Die Platine kann Signale von Sensoren empfangen, die die Belastung von Brechern, die Geschwindigkeit und Position von Förderbändern sowie die Durchflussrate der Gülle in Pumpen anzeigen. Basierend auf diesen Daten kann es mit den relevanten Steuerungssystemen kommunizieren, um den Betrieb dieser Maschinen zu optimieren, Überlastungen zu verhindern und den reibungslosen Materialfluss während des gesamten Bergbauprozesses sicherzustellen.

Integration erneuerbarer Energien

• Hybridkraftwerke:
  • In Hybridkraftwerken, die konventionelle Energiequellen wie Gasturbinen oder Dampfturbinen mit erneuerbaren Energiequellen wie Wind oder Sonne kombinieren, spielt der DS3800HFXC eine entscheidende Rolle bei der Integration dieser verschiedenen Energiesysteme. Es kann mit den Steuerungssystemen sowohl der konventionellen als auch der erneuerbaren Komponenten kommunizieren. Beispielsweise kann es in einer Wind-Gas-Hybridanlage Daten von Windgeschwindigkeits- und Leistungssensoren an den Windturbinen empfangen und diese Informationen an das Steuerungssystem der Gasturbine weiterleiten. Basierend auf der Verfügbarkeit von Windenergie kann die Gasturbine dann so angepasst werden, dass sie ihre Stromerzeugung entweder erhöht oder verringert, um eine stabile Gesamtstromversorgung für das Netz oder das lokale Stromnetz aufrechtzuerhalten.
  • Es hilft auch bei der Verwaltung der Energiebilanz und der Stromqualität in der Hybridanlage. Das Board kann mit Energiespeichersystemen (sofern vorhanden) kommunizieren, um das Laden und Entladen von Batterien auf der Grundlage der kombinierten Stromerzeugung aus verschiedenen Quellen und der Netznachfrage zu koordinieren. Dadurch wird sichergestellt, dass die Hybridanlage reibungslos funktioniert, die Nutzung erneuerbarer Energien maximiert wird und stabile Spannungs- und Frequenzniveaus für eine zuverlässige Stromversorgung aufrechterhalten werden.

Verteilte Stromerzeugung und Mikronetze

• Microgrid-Anwendungen:
  • In Mikronetzen, das sind kleine, lokalisierte Stromnetze, die unabhängig oder in Verbindung mit dem Hauptnetz betrieben werden können, wird der DS3800HFXC zur Steuerung und Überwachung der Stromerzeugung aus verschiedenen Quellen innerhalb des Mikronetzes verwendet. Es kann mit Generatoren verbunden werden, unabhängig davon, ob es sich um Dieselgeneratoren, Gasturbinen oder kleine Generatoren für erneuerbare Energien wie Sonnenkollektoren oder Mikrowindturbinen handelt. Die Platine empfängt Signale von Sensoren an diesen Generatoren, wie z. B. Motordrehzahl, Kraftstoffstand und Leistungsabgabe, und übermittelt diese Informationen an das Energiemanagementsystem des Mikronetzes. Basierend auf diesen Daten kann das Energiemanagementsystem Entscheidungen über den Betrieb jedes Generators treffen, z. B. ihn starten oder stoppen, seine Leistungsabgabe anpassen oder sich mit Energiespeichersystemen koordinieren, um den Lastbedarf innerhalb des Mikronetzes zu decken.
  • Es beteiligt sich auch an der Kommunikation und Steuerung von Lasten innerhalb des Mikronetzes. Der DS3800HFXC kann mit intelligenten Zählern und Lastreglern verbunden werden, um den Stromverbrauch verschiedener Lasten zu überwachen und bei Bedarf Lastabwurf- oder Lastpriorisierungsstrategien umzusetzen. Beispielsweise kann es in Zeiten hoher Stromnachfrage oder wenn das Mikronetz im Inselmodus (vom Hauptnetz getrennt) betrieben wird, mit den Lastreglern kommunizieren, um nicht unbedingt erforderliche Lasten zu reduzieren und sicherzustellen, dass kritische Lasten wie Notbeleuchtung und wichtige medizinische Versorgung gewährleistet sind Geräte in einem Mikronetz eines Krankenhauses bleiben mit Strom versorgt.

Gebäude- und Facility-Management

• Große Gewerbegebäude:
  • In großen Gewerbegebäuden mit Stromerzeugungs-, Heizungs-, Lüftungs- und Klimaanlagen (HLK) vor Ort sowie anderen komplexen Einrichtungen wird der DS3800HFXC zur Integration und Verwaltung verschiedener Gebäudesysteme eingesetzt. Es kann mit Sensoren verbunden werden, die Parameter wie Innentemperatur, Luftfeuchtigkeit und Belegung in verschiedenen Bereichen des Gebäudes messen. Basierend auf diesen Daten kann es mit dem HVAC-Steuerungssystem kommunizieren, um die Temperatur und Luftdurchsätze für optimalen Komfort und Energieeffizienz anzupassen. Wenn beispielsweise ein bestimmter Bereich des Gebäudes unbewohnt ist, kann die Platine mit dem HVAC-System kommunizieren, um die Kühlung oder Heizung in diesem Bereich zu reduzieren.
  • Es ist außerdem mit dem Stromverteilungssystem des Gebäudes und den Notstromgeneratoren verbunden. Im Falle eines Stromausfalls im Hauptnetz kann der DS3800HFXC mit den Backup-Generatoren kommunizieren, um diese zu starten und eine nahtlose Stromübertragung an kritische Gebäudesysteme wie Aufzüge, Notbeleuchtung und Computerserver sicherzustellen. Darüber hinaus kann es mit dem Energiemanagementsystem des Gebäudes kommunizieren, um Energieverbrauchsmuster zu überwachen und darüber zu berichten. Dadurch können Facility Manager Energiesparmaßnahmen umsetzen und den Gesamtbetrieb des Gebäudes optimieren.

Anpassung: DS3800HFXC

• • Anpassung des Steueralgorithmus: Abhängig von den einzigartigen Eigenschaften des industriellen Prozesses oder der damit verbundenen Ausrüstung kann die Firmware des DS3800HFXC angepasst werden, um spezielle Steuerungsalgorithmen zu implementieren. Beispielsweise können in einem Gasturbinenkraftwerk, bei dem die Optimierung der spezifischen Brennstoffeffizienz Priorität hat, kundenspezifische Algorithmen entwickelt werden, um den Brennstofffluss basierend auf Echtzeit-Betriebsbedingungen wie Last, Umgebungstemperatur und Luftqualität anzupassen. In einer Chemieanlage mit komplexer Reaktionskinetik kann die Firmware so programmiert werden, dass sie die Flussraten der Reaktanten und Temperatureinstellungen so steuert, dass sie den Anforderungen des chemischen Prozesses genau folgt und dabei Faktoren wie Reaktionsraten, Wärmeübertragung und Produktqualitätsspezifikationen berücksichtigt .
  • Anpassung der Fehlererkennung und -behandlung: Die Firmware kann so konfiguriert werden, dass sie bestimmte Fehler individuell erkennt und darauf reagiert. In einer Dampfturbinenanwendung, bei der bestimmte Arten von Vibrationsmustern auf mögliche mechanische Probleme mit dem Rotor oder den Schaufeln hinweisen, kann die Firmware so programmiert werden, dass sie Vibrationssignale kontinuierlich überwacht und bestimmte Alarme oder Korrekturmaßnahmen auslöst, wenn abnormale Muster erkannt werden. In einem industriellen Prozess, in dem bestimmte Sensoren aufgrund rauer Umgebungsbedingungen anfälliger für Ausfälle sind, kann die Firmware die Überprüfung der Integrität dieser Sensoren priorisieren und im Falle von Sensorfehlfunktionen Backup-Strategien oder alternative Datenverarbeitungsmethoden implementieren.
  • Anpassung des Kommunikationsprotokolls: Zur Integration in eine Vielzahl vorhandener Systeme, die möglicherweise unterschiedliche Kommunikationsprotokolle verwenden, kann die Firmware des DS3800HFXC aktualisiert werden, um zusätzliche oder spezielle Protokolle zu unterstützen. Wenn eine Industrieanlage über ältere Geräte verfügt, die auf einem älteren seriellen Protokoll wie RS232 mit spezifischen benutzerdefinierten Einstellungen basieren, kann die Firmware geändert werden, um eine nahtlose Kommunikation mit solchen Geräten zu ermöglichen. In einem modernen industriellen Setup, das die Integration mit Smart-Grid-Technologien oder cloudbasierten Überwachungsplattformen anstrebt, kann die Firmware so erweitert werden, dass sie mit Protokollen wie MQTT (Message Queuing Telemetry Transport) oder IEC 61850 funktioniert, um einen effizienten Datenaustausch und Interoperabilität mit externen Systemen zu ermöglichen.
  • Anpassung der Datenverarbeitung und Analyse: Die Firmware kann angepasst werden, um spezifische Datenverarbeitungs- und Analyseaufgaben auszuführen, die für die Anwendung relevant sind. In einem Bergbaubetrieb, bei dem die Stromverbrauchsmuster verschiedener Geräte analysiert werden müssen, um die Produktion zu optimieren und die Kosten zu senken, kann die Firmware so programmiert werden, dass sie Stromverbrauchsdaten im Zeitverlauf sammelt und analysiert, Spitzennutzungszeiten identifiziert und Energieeffizienzmetriken berechnet. In einem Gebäudemanagementsystem kann eine benutzerdefinierte Firmware Belegungs- und Temperaturdaten verarbeiten, um die energieeffizientesten HVAC-Betriebspläne zu ermitteln und Facility Managern Erkenntnisse zu liefern, damit sie fundierte Entscheidungen zur Energieeinsparung und Komfortoptimierung treffen können.

Hardware-Anpassung

• Anpassung der Eingabe-/Ausgabe-Konfiguration (E/A).:
  • Anpassung des Analogeingangs: Abhängig von den in einer bestimmten Anwendung verwendeten Sensortypen können die analogen Eingangskanäle des DS3800HFXC individuell angepasst werden. Wenn in einem speziellen Industrieprozess Sensoren mit nicht standardmäßigen Spannungs- oder Strombereichen zur Messung einzigartiger physikalischer Parameter eingesetzt werden, können zusätzliche Signalaufbereitungsschaltungen hinzugefügt werden. Beispielsweise können in einem Forschungslaborexperiment, bei dem ein hochpräziser Drucksensor ein Spannungssignal in einem anderen Bereich als dem Standard-Analogeingangsbereich der Platine ausgibt, kundenspezifische Widerstände, Verstärker oder Spannungsteiler integriert werden, um eine genaue Signalerfassung zu gewährleisten. In einer Anlage für erneuerbare Energien mit speziell entwickelten Sensoren für die Sonneneinstrahlung mit spezifischen Ausgangseigenschaften können ähnliche Anpassungen an den Analogeingängen vorgenommen werden.
  • Anpassung der digitalen Ein-/Ausgänge: Die digitalen Ein- und Ausgangskanäle können so angepasst werden, dass sie mit bestimmten digitalen Geräten im System verbunden werden. Wenn die Anwendung den Anschluss kundenspezifischer digitaler Sensoren oder Aktoren mit besonderen Spannungspegeln oder Logikanforderungen erfordert, können zusätzliche Pegelumsetzer oder Pufferschaltungen integriert werden. Beispielsweise können in einer sicherheitskritischen Industrieanlage, in der bestimmte digitale Komponenten aus Sicherheits- und Zuverlässigkeitsgründen bestimmte elektrische Eigenschaften aufweisen, die digitalen I/O-Kanäle des DS3800HFXC geändert werden, um eine ordnungsgemäße Kommunikation mit diesen Komponenten sicherzustellen. In einer Microgrid-Anwendung mit speziellen Lastschaltrelais mit nicht standardmäßiger digitaler Logik können die digitalen I/O entsprechend angepasst werden.
  • Anpassung der Leistungsaufnahme: In industriellen Umgebungen mit nicht standardmäßigen Stromversorgungskonfigurationen kann die Leistungsaufnahme des DS3800HFXC angepasst werden. Wenn eine Anlage über eine Stromquelle mit einer anderen Spannungs- oder Stromstärke verfügt als die typischen Stromversorgungsoptionen, die die Platine normalerweise akzeptiert, können Leistungsaufbereitungsmodule wie DC-DC-Wandler oder Spannungsregler hinzugefügt werden, um sicherzustellen, dass die Platine eine stabile und angemessene Stromversorgung erhält. In einer Offshore-Stromerzeugungsanlage mit komplexen Stromversorgungssystemen, die Spannungsschwankungen und harmonischen Verzerrungen ausgesetzt sind, können maßgeschneiderte Stromeingangslösungen implementiert werden, um die Platine vor Spannungsspitzen zu schützen und ihren zuverlässigen Betrieb sicherzustellen.
• Zusatzmodule und Erweiterungen:
  • Erweiterte Überwachungsmodule: Um die Diagnose- und Überwachungsfähigkeiten des DS3800HFXC zu verbessern, können zusätzliche Sensormodule hinzugefügt werden. In einem Kraftwerk, in dem eine detailliertere Turbinenzustandsüberwachung gewünscht wird, können zusätzliche Vibrationssensoren mit höherer Präzision oder Sensoren zur Früherkennung von Komponentenverschleiß (z. B. Abriebpartikelsensoren oder Ultraschall-Dickenmesssensoren für kritische Teile) integriert werden. Diese zusätzlichen Sensordaten können dann von der Platine verarbeitet und für eine umfassendere Zustandsüberwachung und Frühwarnung vor möglichen Ausfällen verwendet werden. In einem Hybridkraftwerk mit integrierter Windenergie können Windrichtungs- und Turbulenzsensoren hinzugefügt werden, um mehr Informationen für die Optimierung des Betriebs der konventionellen Stromgeneratoren in Verbindung mit den Windturbinen bereitzustellen.
  • Kommunikationserweiterungsmodule: Wenn das Industriesystem über eine veraltete oder spezielle Kommunikationsinfrastruktur verfügt, mit der der DS3800HFXC eine Schnittstelle herstellen muss, können benutzerdefinierte Kommunikationserweiterungsmodule hinzugefügt werden. Dies könnte die Integration von Modulen zur Unterstützung älterer serieller Kommunikationsprotokolle umfassen, die in einigen Einrichtungen noch verwendet werden, oder das Hinzufügen drahtloser Kommunikationsfunktionen für die Fernüberwachung in schwer zugänglichen Bereichen der Anlage oder für die Integration mit mobilen Wartungsteams. In einer verteilten Stromerzeugungsanlage, die über ein großes Gebiet verteilt ist, können dem DS3800HFXC drahtlose Kommunikationsmodule hinzugefügt werden, um es den Bedienern zu ermöglichen, den Status verschiedener Generatoren aus der Ferne zu überwachen und von einem zentralen Kontrollraum oder bei Inspektionen vor Ort mit den Platinen zu kommunizieren.

Anpassung basierend auf Umgebungsanforderungen

• Gehäuse- und Schutzanpassung:
  • Anpassung an raue Umgebungen: In Industrieumgebungen, die besonders rau sind, beispielsweise mit hohem Staubgehalt, hoher Luftfeuchtigkeit, extremen Temperaturen oder chemischer Belastung, kann das physische Gehäuse des DS3800HFXC individuell angepasst werden. Um den Schutz vor Korrosion, Staubeintritt und Feuchtigkeit zu verbessern, können spezielle Beschichtungen, Dichtungen und Dichtungen hinzugefügt werden. Beispielsweise kann in einem Wüstenkraftwerk, in dem Staubstürme häufig vorkommen, das Gehäuse mit verbesserten Staubschutzfunktionen und Luftfiltern ausgestattet werden, um die internen Komponenten der Platine sauber zu halten. In einer chemischen Verarbeitungsanlage, in der die Gefahr von Chemikalienspritzern und -dämpfen besteht, kann das Gehäuse aus Materialien hergestellt werden, die gegen chemische Korrosion beständig sind, und abgedichtet werden, um zu verhindern, dass schädliche Substanzen in die internen Komponenten der Steuerplatine gelangen.
  • Anpassung des Wärmemanagements: Abhängig von den Umgebungstemperaturbedingungen der industriellen Umgebung können maßgeschneiderte Wärmemanagementlösungen integriert werden. In einer Anlage in einem heißen Klima, in der die Steuerplatine möglicherweise über längere Zeiträume hohen Temperaturen ausgesetzt ist, können zusätzliche Kühlkörper, Kühlventilatoren oder sogar Flüssigkeitskühlsysteme (falls zutreffend) in das Gehäuse integriert werden, um das Gerät in seinem Inneren zu halten optimaler Betriebstemperaturbereich. In einem Kaltklimakraftwerk können Heizelemente oder Isolierungen hinzugefügt werden, um sicherzustellen, dass der DS3800HFXC auch bei Minusgraden zuverlässig startet und arbeitet.

Anpassung an spezifische Industriestandards und -vorschriften

• Compliance-Anpassung:
  • Anforderungen an Kernkraftwerke: In Kernkraftwerken, die extrem strenge Sicherheits- und Regulierungsstandards haben, kann der DS3800HFXC an diese spezifischen Anforderungen angepasst werden. Dies kann die Verwendung strahlungsgehärteter Materialien und Komponenten, die Durchführung spezieller Test- und Zertifizierungsprozesse zur Gewährleistung der Zuverlässigkeit unter nuklearen Bedingungen und die Implementierung redundanter oder ausfallsicherer Funktionen zur Einhaltung der hohen Sicherheitsanforderungen der Branche umfassen. In einem nuklear betriebenen Marineschiff oder einer Anlage zur Kernenergieerzeugung müsste die Steuerplatine beispielsweise strenge Sicherheits- und Leistungsstandards erfüllen, um den sicheren Betrieb der Systeme zu gewährleisten, die für Kommunikations- und Steuerungsfunktionen auf den DS3800HFXC angewiesen sind.
  • Luft- und Raumfahrtnormen: Bei Anwendungen in der Luft- und Raumfahrt gelten aufgrund der kritischen Natur des Flugzeugbetriebs besondere Vorschriften hinsichtlich Vibrationstoleranz, elektromagnetischer Verträglichkeit (EMV) und Zuverlässigkeit. Der DS3800HFXC kann an diese Anforderungen angepasst werden. Beispielsweise muss es möglicherweise modifiziert werden, um über verbesserte Schwingungsisolationsfunktionen und einen besseren Schutz vor elektromagnetischen Störungen zu verfügen, um einen zuverlässigen Betrieb während des Fluges zu gewährleisten. In einer Flugzeug-Hilfsstromeinheit (APU), die eine Turbine zur Stromerzeugung verwendet und Kommunikations- und Steuerungsschnittstellen benötigt, die denen des DS3800HFXC ähneln, müsste die Platine strenge Luftfahrtstandards für Qualität und Leistung einhalten, um Sicherheit und Effizienz zu gewährleisten der APU und der zugehörigen Systeme.
