General Electric DS3800HLEA Hilfsoberflächen-Panel für Industrie

Produktbeschreibung:DS3800HLEA

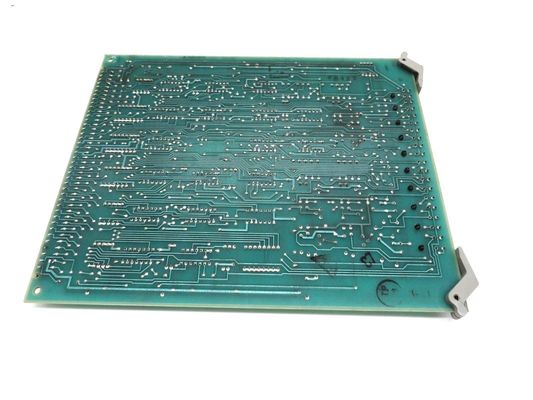

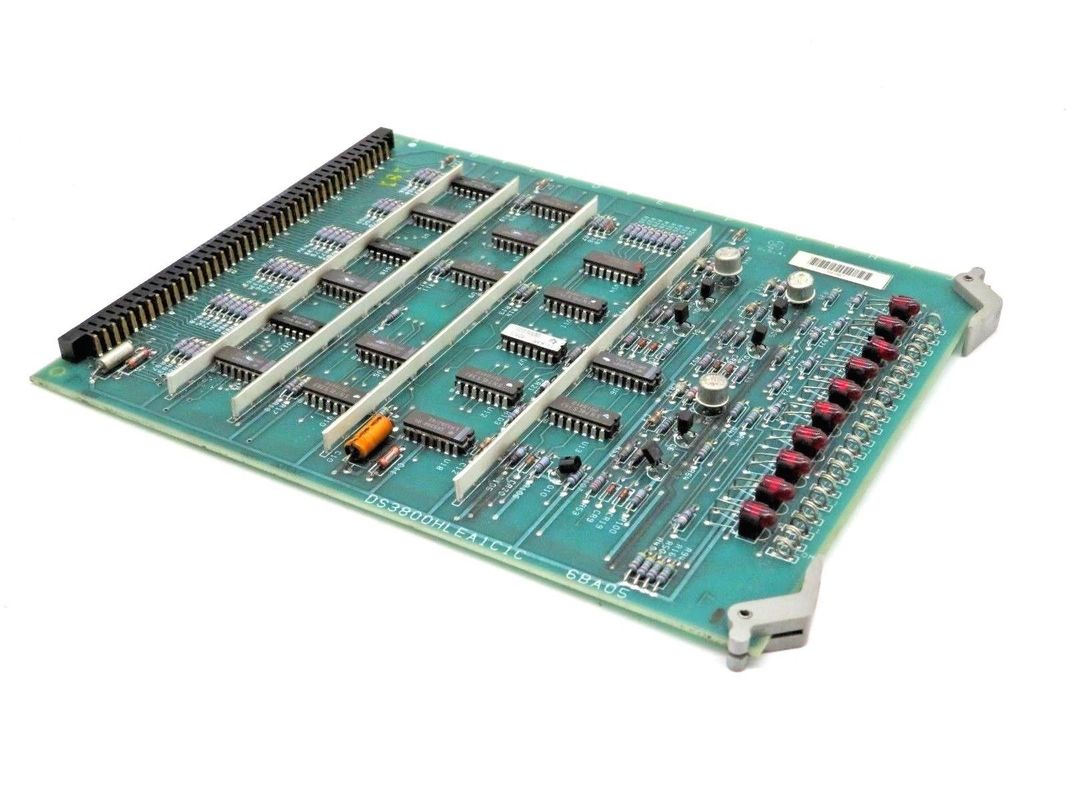

• Layout und Erscheinungsbild des Boards: Die DS3800HLEA ist eine Leiterplatte mit gut strukturiertem Layout. Es verfügt über einen Standardformfaktor, der so konzipiert ist, dass er genau in das Gehäuse oder die Umhüllung des Turbinensteuerungssystems passt. Die Platine hat typischerweise eine rechteckige Form und weist eine saubere und organisierte Anordnung der Komponenten auf. Entlang seiner Kanten verfügt es in der Regel über werkseitig vorgebohrte Befestigungslöcher (vier an der Zahl), die zur sicheren Befestigung an den entsprechenden Montageschienen oder Halterungen im Inneren des Schaltschranks dienen. Diese Befestigungslöcher sind strategisch platziert, um eine korrekte Ausrichtung und Stabilität während der Installation zu gewährleisten.
• Anschlussschnittstelle: Eines der bemerkenswerten Merkmale des DS3800HLEA sind seine modularen Anschlüsse. Diese Steckverbinder sind so konzipiert, dass sie eine einfache Verbindung mit anderen Komponenten im Antriebssystem ermöglichen. Sie bieten eine zuverlässige und effiziente Möglichkeit zur Übertragung elektrischer Signale zwischen der Platine und externen Geräten wie Aktoren, Sensoren oder anderen Steuerplatinen. Der modulare Aufbau der Steckverbinder ermöglicht eine einfache Installation und Entfernung und erleichtert Technikern die Einrichtung oder Wartung des Systems.

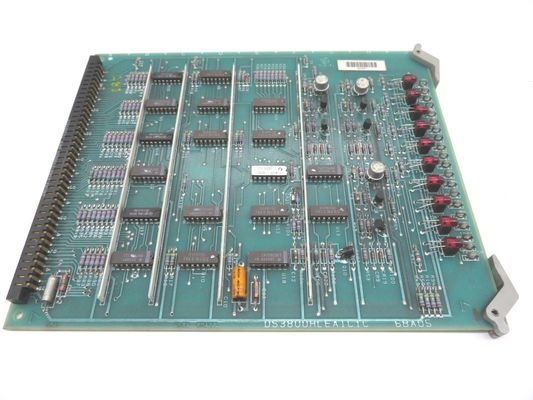

• Kontrollleuchten: Die Platine ist mit zehn von vorne sichtbaren Kontrollleuchten ausgestattet. Diese Leuchten dienen als wichtige visuelle Hilfe zur schnellen Beurteilung des Betriebszustands der Platine und der damit verbundenen Funktionen, die sie ausführt. Jedes Licht ist wahrscheinlich mit einem bestimmten Aspekt des Board-Betriebs verbunden, beispielsweise dem Stromstatus, der Kommunikationsaktivität oder dem Status bestimmter logischer Funktionen. Beispielsweise könnte ein Licht anzeigen, wenn ein bestimmtes Eingangssignal korrekt empfangen und verarbeitet wurde, während ein anderes einen Fehler oder einen abnormalen Zustand in einem bestimmten Schaltkreis oder Prozess signalisieren könnte.
• Pullover: Beim DS3800HLEA gibt es drei Jumper. Jumper sind kleine, abnehmbare Anschlüsse, die an verschiedenen Positionen platziert werden können, um die elektrische Konfiguration der Platine zu ändern. Durch Anpassen der Positionen dieser Jumper können Benutzer bestimmte Aspekte der Funktionalität der Platine anpassen, z. B. bestimmte Funktionen aktivieren oder deaktivieren, verschiedene Betriebsmodi auswählen oder Signalpfade anpassen. Dies bietet eine einfache, aber effektive Möglichkeit, das Board an unterschiedliche Anwendungsanforderungen anzupassen, ohne dass umfangreiche Hardware-Modifikationen erforderlich sind.
• Komponentenintegration: Die Platine enthält eine Vielzahl elektrischer Komponenten. Es enthält Widerstände, die zur Steuerung des Stromflusses und zur Einstellung geeigneter Spannungspegel in verschiedenen Teilen des Stromkreises verwendet werden. Außerdem sind Kondensatoren vorhanden, die unter anderem elektrisches Rauschen herausfiltern, elektrische Energie vorübergehend speichern und zur Stabilisierung des Spannungsniveaus beitragen. Luftspalte sollen wahrscheinlich für eine elektrische Isolierung zwischen verschiedenen Abschnitten des Stromkreises sorgen und so Störungen oder Kurzschlüsse verhindern. Darüber hinaus werden TTL-Geräte (Transistor-Transistor-Logik) als Schnittstellenlogik zwischen integrierten Schaltkreisen verwendet. Diese TTL-Geräte spielen eine entscheidende Rolle bei der Gewährleistung einer ordnungsgemäßen Signalübertragung und logischen Operationen innerhalb der internen Schaltkreise der Platine.

Funktionale Fähigkeiten



• Logische Operationen: Im Kern ist der DS3800HLEA darauf ausgelegt, ein breites Spektrum an Logikoperationen auszuführen. Es kann digitale Eingangssignale verschiedener Sensoren und anderer Komponenten im Turbinensteuerungssystem verarbeiten und logische Funktionen basierend auf vordefinierten Algorithmen ausführen. Es könnte beispielsweise Signale empfangen, die den Status verschiedener Schalter anzeigen (z. B. solche im Zusammenhang mit Sicherheitsverriegelungen oder Betriebsmodi), und logische UND-, ODER-, NICHT-Operationen verwenden, um zu bestimmen, ob bestimmte Maßnahmen ergriffen werden sollten. Dabei könnte es sich um die Entscheidung handeln, ob ein bestimmter Aktuator aktiviert werden soll, beispielsweise das Öffnen oder Schließen eines Kraftstoffventils, basierend auf einer Kombination mehrerer Eingabebedingungen.
• Signalkonditionierung und -konvertierung: Neben logischen Operationen spielt die Platine auch eine Rolle bei der Signalaufbereitung und -wandlung. Es kann verschiedene Arten von Eingangssignalen, darunter digitale und analoge Signale, aufnehmen und in die entsprechenden Formate für die Weiterverarbeitung im Steuerungssystem umwandeln. Bei analogen Signalen kann es Aufgaben wie Verstärkung, Filterung oder Spannungspegelanpassung übernehmen, um sie mit den Anforderungen der internen Komponenten kompatibel zu machen. Digitale Signale können einer Logikpegelumwandlung oder -pufferung unterzogen werden, um eine ordnungsgemäße Signalintegrität und Kompatibilität mit anderen digitalen Elementen im System sicherzustellen.
• Kommunikation und Koordination: Der DS3800HLEA ist ein integraler Bestandteil des Kommunikationsnetzwerks innerhalb des Turbinensteuerungssystems. Es kann mit anderen Platinen, Steuerungen und Überwachungsgeräten kommunizieren, um Informationen auszutauschen und den Gesamtbetrieb der Turbine zu koordinieren. Diese Kommunikation könnte das Senden von Daten über den aktuellen Status der ausgeführten logischen Operationen, den Empfang von Befehlen oder Konfigurationsparametern von einer zentralen Steuereinheit oder den Austausch von Informationen mit anderen Komponenten umfassen, um einen reibungslosen Betrieb und die Synchronisierung verschiedener Funktionen im Zusammenhang mit der Turbinensteuerung sicherzustellen, wie z Kraftstoffeinspritzung, Lufteinlass und Dampfstromregulierung.

Rolle in industriellen Systemen



• Steuerung von Gas- und Dampfturbinen: Im Zusammenhang mit Gas- und Dampfturbinen-Steuerungssystemen fungiert der DS3800HLEA als zentrales Logikelement. Es ist mit zahlreichen Sensoren verbunden, die Parameter wie Temperatur, Druck, Vibration und Drehzahl der Turbine überwachen. Basierend auf den von diesen Sensoren empfangenen Signalen und den von ihnen durchgeführten logischen Operationen hilft es bei der Entscheidungsfindung hinsichtlich der Steuerung von Aktoren, die für den Betrieb der Turbine von entscheidender Bedeutung sind. Es kann beispielsweise bestimmen, wann die Position von Kraftstoffeinspritzventilen angepasst werden muss, den Luftstrom in die Brennkammer regulieren oder das Öffnen und Schließen von Dampfeinlassventilen in einer Dampfturbine steuern. Durch die Sicherstellung der richtigen Abfolge und Koordination dieser Maßnahmen trägt es zum effizienten und sicheren Betrieb der Turbine bei, sorgt für die Aufrechterhaltung einer optimalen Leistung und verhindert abnormale Bedingungen, die zu Schäden oder verringerter Effizienz führen könnten.
• Integration der industriellen Automatisierung: Über seine direkte Rolle bei der Turbinensteuerung hinaus erleichtert der DS3800HLEA auch die Integration in umfassendere industrielle Automatisierungssysteme. In Industrieanlagen, in denen Turbinen Teil eines größeren Produktionsprozesses sind, beispielsweise in Energieerzeugungsanlagen, die eine Produktionsanlage mit Strom versorgen, oder in Kraft-Wärme-Kopplungssystemen (KWK), die in Gewerbegebäuden eingesetzt werden, kann die Platine mit anderen Steuerungssystemen kommunizieren B. speicherprogrammierbare Steuerungen (SPS), verteilte Steuerungssysteme (DCS) oder Gebäudemanagementsysteme (BMS). Dies ermöglicht eine nahtlose Koordination zwischen dem Turbinenbetrieb und anderen Aspekten des Industrieprozesses, wie z. B. der Optimierung des Stromverbrauchs, der Steuerung der Wärmeverteilung oder der Synchronisierung von Produktionsplänen mit der Verfügbarkeit des von der Turbine erzeugten Stroms.

Umwelt- und betriebliche Überlegungen



• Temperatur- und Feuchtigkeitstoleranz: Der DS3800HLEA ist für den Betrieb unter bestimmten Umgebungsbedingungen ausgelegt. Es kann typischerweise in einem bestimmten Temperaturbereich zuverlässig funktionieren, der für die Anpassung an die Temperaturschwankungen in industriellen Umgebungen ausgelegt ist, von relativ kalten Umgebungen (z. B. in Kraftwerken im Freien im Winter) bis hin zu heißen Umgebungen (in der Nähe von laufenden Turbinen oder in Anlagen ohne große Ausdehnung). Kühlung). In Bezug auf die Luftfeuchtigkeit kann es normalerweise einen für Industriebereiche typischen relativen Luftfeuchtigkeitsbereich bewältigen, typischerweise im nicht kondensierenden Bereich, wodurch sichergestellt wird, dass Feuchtigkeit in der Luft keine elektrischen Kurzschlüsse oder Schäden an den internen Komponenten verursacht.
• Elektromagnetische Verträglichkeit (EMV): Um in Industrieumgebungen mit elektrischem Rauschen, in denen zahlreiche Motoren, Generatoren und andere elektrische Geräte elektromagnetische Felder erzeugen, effektiv zu arbeiten, verfügt der DS3800HLEA über gute elektromagnetische Verträglichkeitseigenschaften. Es ist so konzipiert, dass es externen elektromagnetischen Störungen standhält und außerdem seine eigenen elektromagnetischen Emissionen minimiert, um Störungen mit anderen Komponenten im System zu verhindern. Dies wird durch ein sorgfältiges Schaltungsdesign, die Verwendung von Komponenten mit guten EMV-Eigenschaften und bei Bedarf durch eine ordnungsgemäße Abschirmung erreicht, sodass die Platine auch bei elektromagnetischen Störungen die Signalintegrität und zuverlässige Kommunikation aufrechterhalten kann.



Merkmale: DS3800HLEA

• Komplexe Logikausführung: Der DS3800HLEA ist für die Verarbeitung einer Vielzahl komplexer Logikoperationen ausgelegt. Es kann mehrere logische Funktionen gleichzeitig ausführen, z. B. UND-, ODER-, NICHT-, NAND-, NOR- und XOR-Operationen. Dadurch ist es in der Lage, zahlreiche Eingangssignale verschiedener Sensoren und Komponenten des Turbinensteuerungssystems zu verarbeiten und Entscheidungen auf der Grundlage vordefinierter logischer Regeln zu treffen. In einem Gasturbinensteuerungsszenario kann es beispielsweise Signale im Zusammenhang mit Temperaturgrenzen, Druckschwellenwerten und Vibrationsniveaus aufnehmen und logische Kombinationen dieser Eingaben verwenden, um zu bestimmen, ob eine Sicherheitsabschaltung eingeleitet, der Kraftstofffluss angepasst oder geändert werden soll Drehzahl der Turbine.
• Programmierbare Logik: Die Platine ist häufig programmierbar, sodass Ingenieure benutzerdefinierte Logiksequenzen entsprechend den spezifischen Anforderungen der Turbinenanwendung definieren können. Diese Programmierbarkeit bietet große Flexibilität bei der Anpassung an verschiedene Turbinenmodelle, Betriebsbedingungen und Industrieprozesse. Beispielsweise kann in einer Dampfturbine, die für die Kraft-Wärme-Kopplung (KWK) verwendet wird, die Logik so programmiert werden, dass sie die Wärmeproduktion zu bestimmten Tageszeiten basierend auf dem Heizbedarf des Gebäudes priorisiert und gleichzeitig eine effiziente Stromerzeugung aufrechterhält, alles durch Anpassen der Steuersignale für Dampfventile und andere Aktoren durch individuell programmierte Logikoperationen.

• Signalverarbeitung und -konditionierung

• Vielseitige Signaleingänge: Es kann eine Vielzahl von Eingangssignalen akzeptieren, darunter sowohl digitale als auch analoge Signale. Diese Vielseitigkeit ermöglicht die Verbindung mit verschiedenen Arten von Sensoren, die üblicherweise in Turbinenüberwachungs- und -steuerungssystemen verwendet werden. Es kann beispielsweise digitale Signale von Endschaltern empfangen, die die Position mechanischer Komponenten wie Ventilpositionen oder den Status von Sicherheitsverriegelungen anzeigen. Gleichzeitig kann es analoge Signale von Sensoren verarbeiten, beispielsweise von Temperatursensoren, die eine zur Temperatur proportionale Spannung oder einen Strom liefern, von Drucksensoren mit entsprechenden elektrischen Signalen und von Vibrationssensoren, die Signale in Bezug auf Vibrationsamplituden erzeugen.
• Signalkonditionierungsfunktionen: Der DS3800HLEA führt Signalkonditionierungsaufgaben durch, um eine genaue Signalverarbeitung sicherzustellen. Bei analogen Signalen kann es Spannungspegel anpassen, elektrisches Rauschen und Interferenzen herausfiltern und schwache Signale verstärken, um sie für die interne Verarbeitung geeignet zu machen. Wenn beispielsweise ein Temperatursensor ein schwaches Spannungssignal im Millivoltbereich liefert, kann die Platine mithilfe integrierter Verstärker und Filterschaltungen die Signalstärke erhöhen, unerwünschtes Hochfrequenzrauschen entfernen und es in einen besser nutzbaren Spannungsbereich umwandeln für die internen Logikschaltungen. Digitale Signale werden ebenfalls aufbereitet, um die richtigen Logikpegel und Signalintegrität sicherzustellen, was für eine zuverlässige Kommunikation und genaue logische Operationen innerhalb der Platine von entscheidender Bedeutung ist.

• Visuelle Überwachungs- und Diagnosehilfen

• Kontrollleuchten: Die zehn Kontrollleuchten auf der Vorderseite der Platine sind ein wichtiges Merkmal für eine schnelle visuelle Überwachung. Jedes Licht ist einem bestimmten Aspekt des Platinenbetriebs oder einer bestimmten Funktion innerhalb des Turbinensteuerungssystems zugeordnet. Beispielsweise können Lichter vorhanden sein, die den Einschaltstatus, die Kommunikationsaktivität mit anderen Komponenten, das Auftreten von Fehlern oder Warnungen im Zusammenhang mit bestimmten Schaltkreisen oder logischen Operationen oder den Status wichtiger Eingangssignale anzeigen. Mit diesen Leuchten können Techniker schnell den Gesamtzustand und die Funktionalität der Platine beurteilen und potenzielle Probleme identifizieren, ohne sofort komplexe Testgeräte einsetzen zu müssen.
• Jumper für Konfiguration und Diagnose: Die drei Jumper auf der Platine dienen mehreren Zwecken. Sie können für grundlegende Konfigurationsänderungen verwendet werden, z. B. das Aktivieren oder Deaktivieren bestimmter Funktionen oder die Auswahl zwischen verschiedenen Betriebsmodi. Darüber hinaus können sie bei der Diagnose von Problemen behilflich sein. Durch gezieltes Ändern der Jumper-Positionen können Techniker beispielsweise bestimmte Abschnitte des Stromkreises zum Testen isolieren oder die Platine dazu zwingen, in einen bestimmten Diagnosemodus zu wechseln, um Fehler oder abnormales Verhalten leichter zu erkennen.

• Konnektivität und Integration

• Modulare Steckverbinder: Die modularen Steckverbinder des DS3800HLEA sind für eine einfache und zuverlässige Verbindung mit anderen Komponenten in den Antriebs- und Steuerungssystemen konzipiert. Sie bieten eine standardisierte Schnittstelle, die den Ein- und Ausbau der Platine vereinfacht und für Techniker bei Wartungsarbeiten oder Systemaktualisierungen praktisch ist. Diese Anschlüsse sorgen außerdem für eine effiziente Signalübertragung zwischen der Platine und externen Geräten, etwa Aktoren, die die Bewegung von Ventilen oder die Drehzahl der Turbine steuern, und Sensoren, die verschiedene Parameter überwachen. Durch diese nahtlose Konnektivität ist die Platine ein integraler Bestandteil der gesamten Turbinensteuerungsarchitektur und erleichtert den Informationsfluss und die Koordinierung der Abläufe.
• Kompatibilität mit der Systemarchitektur: Die Platine ist so konzipiert, dass sie vollständig mit der umfassenderen GE Mark IV-Turbinensteuerungsarchitektur kompatibel ist. Es kann innerhalb desselben Rahmens effektiv mit anderen Platinen, Controllern und Überwachungssystemen kommunizieren und dabei die etablierten Kommunikationsprotokolle und elektrischen Standards befolgen. Diese Kompatibilität stellt sicher, dass es problemlos in bestehende Turbinensteuerungskonfigurationen oder neue Installationen integriert werden kann, was eine reibungslose Integration und Interoperabilität mit anderen Komponenten ermöglicht, um eine umfassende und effiziente Turbinensteuerung und -überwachung zu erreichen.

• Kompaktes und effizientes Design

• Platzsparend: Das physische Design des DS3800HLEA ist optimiert, um Platz im Schaltschrank oder Gehäuse zu sparen. Dank seines kompakten Formfaktors sowie der Verwendung integrierter Komponenten und eines gut organisierten Layouts passt es problemlos in den verfügbaren Raum, ohne übermäßig viel Platz einzunehmen. Dies ist in industriellen Umgebungen von Vorteil, in denen der Platz häufig knapp ist, insbesondere in überfüllten Kontrollräumen oder innerhalb der begrenzten Grenzen von Turbinenantriebsgehäusen.
• Reduzierung des Verkabelungs- und Strombedarfs: Durch die Integration mehrerer Funktionen auf einer einzigen Platine und eine gut gestaltete Verbindungsschnittstelle trägt es dazu bei, die Anzahl der im System erforderlichen Kabel und Stromleitungen zu reduzieren. Dies vereinfacht nicht nur den Installationsprozess, sondern minimiert auch das Potenzial für Signalstörungen, die durch eine große Anzahl von Kabeln verursacht werden. Darüber hinaus kann es zu einer besseren Luftzirkulation innerhalb des Gehäuses beitragen, da es weniger Hindernisse gibt, was wiederum dazu beiträgt, die Komponenten zu kühlen und ihre optimale Betriebstemperatur aufrechtzuerhalten, wodurch das Risiko einer Überhitzung verringert und die Gesamtzuverlässigkeit des Systems verbessert wird.

• Umweltanpassungsfähigkeit

• Großer Temperaturbereich: Die Platine ist für den Betrieb in einem relativ weiten Temperaturbereich ausgelegt, typischerweise von -20 °C bis +60 °C. Diese große Temperaturtoleranz ermöglicht den zuverlässigen Betrieb in verschiedenen industriellen Umgebungen, von kalten Kraftwerken im Freien im Winter bis hin zu heißen Produktionsbereichen oder Kraftwerken, wo es der Hitze ausgesetzt sein kann, die von in der Nähe befindlichen Geräten erzeugt wird. Dadurch wird sichergestellt, dass die Leistung und der logische Betrieb des DS3800HLEA unabhängig von den Umgebungstemperaturbedingungen aufrechterhalten werden können.
• Luftfeuchtigkeit und elektromagnetische Verträglichkeit (EMV): Es kann mit einem weiten Bereich an Luftfeuchtigkeit innerhalb des in industriellen Umgebungen üblichen nicht kondensierenden Bereichs umgehen, normalerweise zwischen 5 % und 95 %. Diese Feuchtigkeitstoleranz verhindert, dass Feuchtigkeit in der Luft elektrische Kurzschlüsse oder Korrosion der internen Komponenten verursacht. Darüber hinaus verfügt die Platine über gute elektromagnetische Verträglichkeitseigenschaften, was bedeutet, dass sie externen elektromagnetischen Störungen durch andere elektrische Geräte in der Nähe standhalten und auch ihre eigenen elektromagnetischen Emissionen minimieren kann, um Störungen anderer Komponenten im System zu vermeiden. Dies ermöglicht einen stabilen Betrieb in elektrisch verrauschten Umgebungen, in denen zahlreiche Motoren, Generatoren und andere elektrische Geräte elektromagnetische Felder erzeugen.



Technische Parameter: DS3800HLEA

• Stromversorgung
  • Eingangsspannung: Die Platine arbeitet normalerweise innerhalb eines bestimmten Eingangsspannungsbereichs. Im Allgemeinen akzeptiert es einen Gleichspannungseingang, der normalerweise im Bereich von +12 V bis +30 V Gleichstrom liegt. Der genaue Spannungsbereich kann jedoch je nach Modell und Anwendungsanforderungen variieren. Dieser Spannungsbereich ist so konzipiert, dass er mit den Stromversorgungssystemen kompatibel ist, die üblicherweise in industriellen Umgebungen zu finden sind, in denen Turbinensteuerungssysteme eingesetzt werden.
  • Stromverbrauch: Unter normalen Betriebsbedingungen liegt der Stromverbrauch des DS3800HLEA normalerweise in einem bestimmten Bereich. Der durchschnittliche Verbrauch beträgt etwa 5 bis 15 Watt. Dieser Wert kann aufgrund von Faktoren wie der Komplexität der ausgeführten Logikoperationen, der Anzahl der verarbeiteten Signale und der Belastung der angeschlossenen Komponenten variieren.
• Eingangssignale
  • Digitale Eingänge
    • Anzahl der Kanäle: Typischerweise stehen mehrere digitale Eingangskanäle zur Verfügung, oft im Bereich von 8 bis 16 Kanälen. Diese Kanäle sind für den Empfang digitaler Signale von verschiedenen Quellen wie Schaltern, digitalen Sensoren oder Statusanzeigen innerhalb des Turbinensteuerungssystems ausgelegt.
    • Eingabelogikebenen: Die digitalen Eingangskanäle sind so konfiguriert, dass sie Standardlogikpegel akzeptieren, häufig nach den Standards TTL (Transistor-Transistor Logic) oder CMOS (Complementary Metal-Oxide-Semiconductor). Ein digitaler High-Pegel könnte im Bereich von 2,4 V bis 5 V liegen und ein digitaler Low-Pegel zwischen 0 V und 0,8 V.
  • Analoge Eingänge
    • Anzahl der Kanäle: Es verfügt im Allgemeinen über mehrere analoge Eingangskanäle, normalerweise zwischen 4 und 8 Kanälen. Über diese Kanäle werden analoge Signale von Sensoren wie Temperatursensoren, Drucksensoren und Vibrationssensoren empfangen.
    • Eingangssignalbereich: Die analogen Eingangskanäle können Spannungssignale innerhalb bestimmter Bereiche verarbeiten. Abhängig von der Konfiguration und den angeschlossenen Sensortypen können sie beispielsweise Spannungssignale von 0–5 V DC, 0–10 V DC oder anderen benutzerdefinierten Bereichen akzeptieren. Einige Modelle unterstützen möglicherweise auch Stromeingangssignale, typischerweise im Bereich von 0–20 mA oder 4–20 mA.
    • Auflösung: Die Auflösung dieser analogen Eingänge liegt üblicherweise im Bereich von 10 bis 16 Bit. Eine höhere Auflösung ermöglicht eine präzisere Messung und Differenzierung der Eingangssignalpegel und ermöglicht so eine genaue Darstellung der Sensordaten für die weitere Verarbeitung im Steuerungssystem.
• Ausgangssignale
  • Digitale Ausgänge
    • Anzahl der Kanäle: Typischerweise gibt es mehrere digitale Ausgangskanäle, oft auch im Bereich von 8 bis 16 Kanälen. Diese Kanäle können binäre Signale zur Steuerung von Komponenten wie Relais, Magnetventilen oder Digitalanzeigen innerhalb des Turbinensteuerungssystems liefern.
    • Ausgangslogikebenen: Die digitalen Ausgangskanäle können Signale mit Logikpegeln ähnlich den digitalen Eingängen liefern, mit einem digitalen High-Pegel im geeigneten Spannungsbereich zum Ansteuern externer Geräte und einem digitalen Low-Pegel im Standard-Niederspannungsbereich.
  • Analoge Ausgänge
    • Anzahl der Kanäle: Es kann über mehrere analoge Ausgangskanäle verfügen, normalerweise zwischen 2 und 4 Kanälen. Diese können analoge Steuersignale für Aktoren oder andere Geräte erzeugen, die für ihren Betrieb auf analoge Eingaben angewiesen sind, beispielsweise Kraftstoffeinspritzventile oder Lufteinlassklappen.
    • Ausgangssignalbereich: Die analogen Ausgangskanäle können Spannungssignale innerhalb bestimmter Bereiche ähnlich wie die Eingänge erzeugen, z. B. 0–5 V DC oder 0–10 V DC. Die Ausgangsimpedanz dieser Kanäle ist normalerweise so ausgelegt, dass sie den typischen Lastanforderungen in industriellen Steuerungssystemen entspricht und eine stabile und genaue Signalübertragung an die angeschlossenen Geräte gewährleistet.

Verarbeitungs- und Speicherspezifikationen



• Prozessor
  • Typ und Taktrate: Das Board enthält einen Mikroprozessor mit einer bestimmten Architektur und Taktfrequenz. Die Taktrate liegt je nach Modell typischerweise im Bereich von mehreren zehn bis hundert MHz. Dies bestimmt, wie schnell der Mikroprozessor Anweisungen ausführen und die eingehenden Signale verarbeiten kann. Beispielsweise ermöglicht eine höhere Taktrate eine schnellere Datenanalyse und Entscheidungsfindung bei der gleichzeitigen Verarbeitung mehrerer Eingangssignale.
  • Verarbeitungsmöglichkeiten: Der Mikroprozessor ist in der Lage, verschiedene arithmetische, logische und Steueroperationen durchzuführen. Es kann komplexe Steueralgorithmen basierend auf der programmierten Logik ausführen, um die Eingangssignale von Sensoren zu verarbeiten und entsprechende Ausgangssignale für Aktoren oder für die Kommunikation mit anderen Komponenten im System zu erzeugen.
• Erinnerung
  • EPROM (Erasable Programmable Read-Only Memory) oder Flash-Speicher: Der DS3800HLEA enthält Speichermodule, bei denen es sich normalerweise entweder um EPROM- oder Flash-Speicher handelt, mit einer kombinierten Speicherkapazität, die normalerweise zwischen mehreren Kilobyte und einigen Megabyte liegt. In diesem Speicher werden Firmware, Konfigurationsparameter und andere wichtige Daten gespeichert, die das Board für den Betrieb und die langfristige Aufrechterhaltung seiner Funktionalität benötigt. Die Möglichkeit, den Speicher zu löschen und neu zu programmieren, ermöglicht eine individuelle Anpassung des Verhaltens der Platine und eine Anpassung an verschiedene industrielle Prozesse und sich ändernde Anforderungen.
  • Direktzugriffsspeicher (RAM): Es gibt auch eine gewisse Menge an Onboard-RAM für die temporäre Datenspeicherung während des Betriebs. Die RAM-Kapazität kann je nach Design zwischen einigen Kilobyte und mehreren zehn Megabyte liegen. Es wird vom Mikroprozessor zum Speichern und Bearbeiten von Daten wie Sensormesswerten, Zwischenberechnungsergebnissen und Kommunikationspuffern verwendet, während er Informationen verarbeitet und Aufgaben ausführt.

Parameter der Kommunikationsschnittstelle



• Serielle Schnittstellen
  • Baudraten: Das Board unterstützt eine Reihe von Baudraten für seine seriellen Kommunikationsschnittstellen, die üblicherweise für den Anschluss an externe Geräte über größere Entfernungen oder für die Anbindung an ältere Geräte verwendet werden. Es kann typischerweise Baudraten von 9600 Bit pro Sekunde (bps) bis zu höheren Werten wie 115200 bps oder sogar mehr verarbeiten, abhängig von der spezifischen Konfiguration und den Anforderungen der angeschlossenen Geräte.
  • Protokolle: Je nach Anwendungsanforderungen ist es mit verschiedenen seriellen Kommunikationsprotokollen wie RS232, RS485 oder anderen Industriestandardprotokollen kompatibel. RS232 wird häufig für die Punkt-zu-Punkt-Kommunikation über kurze Entfernungen mit Geräten wie lokalen Bedienerschnittstellen oder Diagnosetools verwendet. RS485 hingegen ermöglicht Multi-Drop-Kommunikation und kann mehrere am selben Bus angeschlossene Geräte unterstützen, wodurch es sich für verteilte industrielle Steuerungsaufbauten eignet, bei denen mehrere Komponenten miteinander und mit dem DS3800HLEA kommunizieren müssen.
• Parallele Schnittstellen
  • Datenübertragungsbreite: Die parallelen Schnittstellen auf der Platine haben eine bestimmte Datenübertragungsbreite, die beispielsweise 8 Bit, 16 Bit oder eine andere geeignete Konfiguration betragen kann. Dies bestimmt die Datenmenge, die gleichzeitig in einem einzigen Taktzyklus zwischen dem DS3800HLEA und anderen angeschlossenen Komponenten, typischerweise anderen Karten innerhalb desselben Steuerungssystems, übertragen werden kann. Eine größere Datenübertragungsbreite ermöglicht schnellere Datenübertragungsraten, wenn große Informationsmengen schnell ausgetauscht werden müssen, beispielsweise bei Hochgeschwindigkeits-Datenerfassungs- oder Steuersignalverteilungsszenarien.
  • Taktfrequenz: Die parallelen Schnittstellen arbeiten mit einer bestimmten Taktrate, die festlegt, wie oft Daten übertragen werden können. Diese Taktfrequenz liegt üblicherweise im MHz-Bereich und ist für eine effiziente und zuverlässige Datenübertragung innerhalb des Steuerungssystems optimiert.

Umweltspezifikationen



• Betriebstemperatur: Der DS3800HLEA ist für den Betrieb in einem bestimmten Temperaturbereich ausgelegt, typischerweise von -20 °C bis +60 °C. Diese Temperaturtoleranz ermöglicht den zuverlässigen Betrieb in verschiedenen Industrieumgebungen, von relativ kalten Außenstandorten bis hin zu heißen Produktionsbereichen oder Kraftwerken, wo es der Hitze ausgesetzt sein kann, die von in der Nähe befindlichen Geräten erzeugt wird.
• Luftfeuchtigkeit: Es kann in Umgebungen mit einer relativen Luftfeuchtigkeit im Bereich von etwa 5 % bis 95 % (nicht kondensierend) betrieben werden. Diese Feuchtigkeitstoleranz stellt sicher, dass die Luftfeuchtigkeit keine elektrischen Kurzschlüsse oder Korrosion der internen Komponenten verursacht, sodass das Gerät in Bereichen mit unterschiedlichem Feuchtigkeitsgrad aufgrund industrieller Prozesse oder Umgebungsbedingungen eingesetzt werden kann.
• Elektromagnetische Verträglichkeit (EMV): Die Platine erfüllt die relevanten EMV-Standards, um ihre ordnungsgemäße Funktion bei elektromagnetischen Störungen durch andere Industriegeräte sicherzustellen und ihre eigenen elektromagnetischen Emissionen zu minimieren, die sich auf Geräte in der Nähe auswirken könnten. Es ist so konzipiert, dass es elektromagnetischen Feldern standhält, die von Motoren, Transformatoren und anderen elektrischen Komponenten erzeugt werden, die üblicherweise in Industrieumgebungen vorkommen, und die Signalintegrität und Kommunikationszuverlässigkeit aufrechterhält.

Physikalische Abmessungen und Montage



• Boardgröße: Die physikalischen Abmessungen des DS3800HLEA entsprechen in der Regel den Standardgrößen industrieller Steuerplatinen. Je nach Design und Formfaktor kann es eine Länge im Bereich von 8 bis 16 Zoll, eine Breite von 6 bis 12 Zoll und eine Dicke von 1 bis 3 Zoll haben. Diese Abmessungen sind so gewählt, dass sie in standardmäßige industrielle Schaltschränke oder Gehäuse passen und eine ordnungsgemäße Installation und Verbindung mit anderen Komponenten ermöglichen.
• Montagemethode: Es ist so konzipiert, dass es sicher in seinem vorgesehenen Gehäuse oder Gehäuse montiert werden kann. Es verfügt typischerweise über Befestigungslöcher oder -schlitze entlang seiner Kanten, um die Befestigung an den Montageschienen oder Halterungen im Schrank zu ermöglichen. Der Montagemechanismus ist so konzipiert, dass er den Vibrationen und mechanischen Belastungen standhält, die in Industrieumgebungen üblich sind, und sorgt dafür, dass die Platine während des Betriebs fest an ihrem Platz bleibt und stabile elektrische Verbindungen aufrechterhalten werden.



Anwendungen: DS3800HLEA

• Gasturbinensteuerung:
  • Verbrennungskontrolle: In Gasturbinenkraftwerken spielt der DS3800HLEA eine entscheidende Rolle bei der Steuerung des Verbrennungsprozesses. Es empfängt digitale und analoge Signale von verschiedenen Sensoren, beispielsweise Temperatursensoren im Brennraum, Drucksensoren in den Kraftstoffversorgungsleitungen und Sauerstoffsensoren im Abgasstrom. Mithilfe seiner logischen Betriebsfähigkeiten verarbeitet es diese Signale, um das optimale Kraftstoff-Luft-Verhältnis zu bestimmen. Wenn der Temperatursensor beispielsweise anzeigt, dass sich die Verbrennungstemperatur ihrem oberen Grenzwert nähert, kann die Platine logische Operationen ausführen, um den Kraftstoffdurchfluss zu reduzieren und gleichzeitig einen angemessenen Lufteinlass aufrechtzuerhalten und so eine effiziente und sichere Verbrennung zu gewährleisten. Dies trägt zur Maximierung der Leistungsabgabe bei und verhindert gleichzeitig eine Überhitzung und mögliche Schäden an den Turbinenkomponenten.
  • Geschwindigkeits- und Lastkontrolle: Das Board ist auch an der Steuerung der Drehzahl und Last der Gasturbine beteiligt. Es empfängt Signale zur aktuellen Drehzahl der Turbine (von Drehzahlsensoren) und zur gewünschten Leistungsabgabe bzw. Lastanforderung (vom Netz oder dem Steuerungssystem der Anlage). Basierend auf diesen Eingaben und seiner programmierten Logik kann es die Kraftstoffeinspritzrate und andere Parameter anpassen, um die gewünschte Geschwindigkeit und Last aufrechtzuerhalten. Beispielsweise kann der DS3800HLEA in Zeiten erhöhter Stromnachfrage aus dem Netz schnell die notwendigen Anpassungen der Brennstoffzufuhr berechnen, um die Leistung der Turbine zu steigern und sie gleichzeitig innerhalb sicherer Betriebsgrenzen zu halten.
  • Sicherheit und Schutz: Sicherheit ist im Gasturbinenbetrieb von größter Bedeutung und der DS3800HLEA trägt wesentlich zu diesem Aspekt bei. Es überwacht kontinuierlich Signale von Sicherheitssensoren wie Übergeschwindigkeitssensoren, Flammenmeldern und Vibrationssensoren. Im Falle anormaler Zustände, etwa wenn die Turbine ihre maximal zulässige Drehzahl überschreitet oder ein Flammenverlust in der Brennkammer auftritt, lösen die logischen Funktionen der Platine sofortige Sicherheitsmaßnahmen aus. Dies kann das Abschalten der Turbine, die Aktivierung von Notkühlsystemen oder das Versenden von Warnmeldungen an die Betreiber der Anlage umfassen.
• Dampfturbinensteuerung:
  • Regulierung des Dampfdurchflusses: In Dampfturbinenkraftwerken ist der DS3800HLEA für die Regulierung des Dampfflusses in die Turbine verantwortlich. Es empfängt Signale von Druck- und Temperatursensoren, die sich entlang der Dampfversorgungsleitungen und im Dampfkasten befinden. Durch die Verarbeitung dieser Signale durch seine logischen Operationen bestimmt es die geeigneten Positionen für die Dampfeinlassventile. Beispielsweise kann die Platine während des Startvorgangs oder bei der Anpassung der Leistungsabgabe die optimalen Ventilöffnungen berechnen, um einen gleichmäßigen und kontrollierten Dampfstrom zu gewährleisten, die Effizienz der Dampfturbine zu maximieren und Probleme wie Wasserschläge oder übermäßige Belastung der Turbinenschaufeln zu verhindern .
  • Kondensator- und Hilfssystemmanagement: Die Platine ist auch mit Sensoren und Aktoren verbunden, die mit dem Kondensator und anderen Hilfssystemen in der Dampfturbinenanlage verbunden sind. Es überwacht Parameter wie das Vakuumniveau im Kondensator (mittels Drucksensoren) und steuert den Betrieb von Pumpen und Kühlwassersystemen entsprechend. Wenn beispielsweise das Vakuumniveau unter einen bestimmten Schwellenwert fällt, was auf ein potenzielles Problem mit der Leistung des Kondensators hinweist, kann der DS3800HLEA Korrekturmaßnahmen einleiten, z. B. die Durchflussrate des Kühlwassers anpassen oder Backup-Pumpen aktivieren, um die richtigen Betriebsbedingungen aufrechtzuerhalten. Dies trägt dazu bei, den Gesamtwirkungsgrad der Dampfturbine und des Kraftwerks zu optimieren.
  • Fehlererkennung und vorbeugende Wartung: Der DS3800HLEA analysiert ständig Signale verschiedener Sensoren, um Anzeichen möglicher Fehler oder abnormalen Verschleißes in den Dampfturbinenkomponenten zu erkennen. Es kann den Vibrationsgrad der Turbinenwelle und der Lager, Temperaturschwankungen in kritischen Bereichen und die Leistung der zugehörigen Systeme überwachen. Wenn es ungewöhnliche Muster oder Werte erkennt, die auf ein sich entwickelndes Problem hinweisen könnten, kann es Bediener oder Wartungspersonal alarmieren. Wenn beispielsweise die Vibrationswerte eines Lagers im Laufe der Zeit stetig ansteigen, kann der Vorstand das Wartungsteam benachrichtigen und es so in die Lage versetzen, Inspektionen zu planen und vorbeugende Maßnahmen wie Schmierungsanpassungen oder Komponentenaustausch zu ergreifen, um unerwartete Ausfälle und kostspielige Ausfallzeiten zu vermeiden.



Gebäudemanagement und Kraft-Wärme-Kopplung

Kraft-Wärme-Kopplungssysteme: In Kraft-Wärme-Kopplungssystemen (KWK), die in Gewerbegebäuden, Krankenhäusern oder Industriegeländen installiert sind, wird der DS3800HLEA verwendet, um den Betrieb der Gas- oder Dampfturbine zu steuern und gleichzeitig Strom und Nutzwärme zu erzeugen. Es steuert den Betrieb der Turbine basierend auf dem Wärme- und Strombedarf der Anlage. In einem Krankenhaus mit einem KWK-System kann der Vorstand beispielsweise die Leistung der Turbine anpassen, um sicherzustellen, dass ausreichend Strom für wichtige medizinische Geräte vorhanden ist und gleichzeitig heißes Wasser oder Dampf für Heiz- und Sterilisationszwecke bereitgestellt wird. Es koordiniert die Heizungs-, Lüftungs- und Klimaanlagen (HLK) des Gebäudes sowie andere energieverbrauchende Systeme, um die Gesamtenergienutzung zu optimieren und die Abhängigkeit von externen Energiequellen zu verringern.Gebäudeenergiemanagement: Die Platine kann auch mit dem Energiemanagementsystem (EMS) des Gebäudes kommunizieren. Es liefert Daten zur Leistung, Energieabgabe und Effizienz der Turbine an das EMS, das diese Informationen dann für allgemeine Energieoptimierungsstrategien nutzen kann. Beispielsweise kann das EMS die Daten des DS3800HLEA verwenden, um Entscheidungen darüber zu treffen, wann der Stromerzeugung für die Nutzung vor Ort Vorrang vor dem Export von überschüssigem Strom in das Netz eingeräumt werden soll, abhängig von Faktoren wie Strompreisen, Gebäudebelegung und Heiz-/Kühlbedarf.

Erneuerbare Energie mit Turbinenintegration

Kombikraftwerke: In Kombikraftwerken, die Gasturbinen mit Dampfturbinen kombinieren und häufig erneuerbare Energiequellen oder Abwärmerückgewinnungssysteme integrieren, ist der DS3800HLEA von entscheidender Bedeutung für die Koordinierung des Betriebs verschiedener Turbinenkomponenten. Es hilft bei der Optimierung der Energieübertragung zwischen der Abgaswärme der Gasturbine und dem Dampferzeugungsprozess für die Dampfturbine. Es kann beispielsweise den Betrieb von Abhitzedampferzeugern (HRSGs) basierend auf der Abgastemperatur und der Durchflussrate der Gasturbine anpassen, um die Dampfproduktion für die Dampfturbine zu maximieren und so den Gesamtwirkungsgrad und die Leistungsabgabe des Kombikraftwerks zu verbessern .Turbinenhybridisierung und Energiespeicherung: In einigen fortgeschrittenen Anwendungen, bei denen Gas- oder Dampfturbinen mit Energiespeichersystemen (z. B. Batterien oder Schwungrädern) kombiniert werden, um Leistungsschwankungen zu bewältigen und die Netzstabilität zu verbessern, kann der DS3800HLEA mit den Energiespeicher-Steuerungssystemen verbunden werden. Es kann Signale im Zusammenhang mit der Netznachfrage, dem Energiespeicherniveau und der Turbinenleistung empfangen, um Entscheidungen darüber zu treffen, wann Energie gespeichert oder abgegeben werden soll und wie der Betrieb der Turbine zur Unterstützung des Netzes angepasst werden muss. Beispielsweise kann die Platine in Zeiten geringer Netznachfrage die Turbine steuern, um die Leistungsabgabe zu reduzieren und überschüssige Energie zum Laden des Energiespeichersystems zu leiten und dann die gespeicherte Energie zur Steigerung der Leistungsabgabe zu nutzen, wenn die Netznachfrage steigt.

Industrielle Fertigung

Prozessantriebsanwendungen: In industriellen Fertigungsumgebungen, in denen Turbinen zum Antrieb mechanischer Prozesse eingesetzt werden, beispielsweise in Fabriken, in denen Dampfturbinen zum Antrieb großer Kompressoren zur Luftversorgung oder Gasturbinen zum Antrieb von Pumpen zur Flüssigkeitsübertragung eingesetzt werden, ist der DS3800HLEA unerlässlich, um den Betrieb der Turbine sicherzustellen eine Art und Weise, die den spezifischen Anforderungen der angetriebenen Ausrüstung entspricht. Es passt die Leistung und Drehzahl der Turbine an die Lastanforderungen der angeschlossenen Maschinen an. In einer Chemieanlage beispielsweise, in der eine Dampfturbine einen Zentrifugalkompressor zur Gaskomprimierung antreibt, empfängt der DS3800HLEA Signale im Zusammenhang mit den Druck- und Durchflussanforderungen des zu komprimierenden Gases und verwendet seine logischen Operationen, um die Turbine entsprechend zu steuern und die gewünschte Komprimierung aufrechtzuerhalten Verhältnis und Durchflussmenge.Prozessintegration und -koordination: Die Platine erleichtert auch die Integration des Turbinenbetriebs in den gesamten Industrieprozess. Es kann mit anderen Steuerungssystemen in der Fertigungsanlage kommunizieren, beispielsweise speicherprogrammierbaren Steuerungen (SPS) oder verteilten Steuerungssystemen (DCS), um Informationen über den Status, die Leistung und mögliche Probleme der Turbine auszutauschen. Dies ermöglicht eine nahtlose Koordination zwischen verschiedenen Teilen des Herstellungsprozesses und ermöglicht eine effizientere Produktion. In einem Automobilwerk beispielsweise, in dem eine Gasturbine verschiedene Produktionslinien mit Strom versorgt, kann der DS3800HLEA Daten über die Verfügbarkeit und Leistungsabgabe der Turbine an das zentrale Steuerungssystem senden, die dann zur Optimierung der Ressourcenzuweisung und des Zeitplans verwendet werden können Wartungsarbeiten ohne Unterbrechung der Produktion.

Anpassung: DS3800HLEA

• Firmware-Anpassung:
  • Anpassung des Steueralgorithmus: Abhängig von den einzigartigen Eigenschaften der Turbinenanwendung und dem industriellen Prozess, in den sie integriert ist, kann die Firmware des DS3800HLEA angepasst werden, um spezielle Steuerungsalgorithmen zu implementieren. Beispielsweise können in einer Gasturbine, die zur Spitzenstromerzeugung bei schnellen Lastwechseln eingesetzt wird, kundenspezifische Algorithmen entwickelt werden, um die Reaktionszeit für die Anpassung des Kraftstoffdurchflusses und des Lufteinlasses zu optimieren. Diese Algorithmen können Faktoren wie die spezifischen Leistungskurven der Turbine, die erwartete Häufigkeit von Lastschwankungen und die gewünschten Leistungssteigerungsraten berücksichtigen. In einer Dampfturbine mit einem speziellen Design für industrielle Prozesswärmeanwendungen kann die Firmware so programmiert werden, dass sie bei der Steuerung der Dampfeinlassventile basierend auf den spezifischen Wärmeanforderungen des angeschlossenen Prozesses der Stabilität des Dampfdrucks Vorrang vor der Leistungsabgabe einräumt.
  • Anpassung der Fehlererkennung und -behandlung: Die Firmware kann so konfiguriert werden, dass sie bestimmte Fehler individuell erkennt und darauf reagiert. Verschiedene Turbinenmodelle oder Betriebsumgebungen können unterschiedliche Fehlermodi oder Komponenten aufweisen, die anfälliger für Probleme sind. In einer Gasturbine, die beispielsweise in einer staubigen Umgebung betrieben wird, kann die Firmware so programmiert werden, dass sie den Druckabfall des Luftfilters genau überwacht und Warnungen oder automatische Korrekturmaßnahmen auslöst, wenn der Druckabfall einen bestimmten Schwellenwert überschreitet, was auf eine mögliche Verstopfung hinweist, die die Verbrennungseffizienz beeinträchtigen könnte. In einer Dampfturbine, in der bestimmte Lager kritisch sind und in der Vergangenheit temperaturbedingte Probleme aufgetreten sind, kann die Firmware angepasst werden, um eine empfindlichere Temperaturüberwachung und sofortige Abschalt- oder Lastreduzierungsprotokolle zu implementieren, wenn ungewöhnliche Temperaturanstiege festgestellt werden.
  • Anpassung des Kommunikationsprotokolls: Zur Integration in bestehende industrielle Steuerungssysteme, die möglicherweise unterschiedliche Kommunikationsprotokolle verwenden, kann die Firmware des DS3800HLEA aktualisiert werden, um zusätzliche oder spezielle Protokolle zu unterstützen. Wenn ein Kraftwerk über Altgeräte verfügt, die über ein älteres serielles Protokoll wie RS232 mit spezifischen benutzerdefinierten Einstellungen kommunizieren, kann die Firmware geändert werden, um einen nahtlosen Datenaustausch mit diesen Systemen zu ermöglichen. In einem modernen Setup, das auf die Integration mit Cloud-basierten Überwachungsplattformen oder Industrie 4.0-Technologien abzielt, kann die Firmware so erweitert werden, dass sie mit Protokollen wie MQTT (Message Queuing Telemetry Transport) oder OPC UA (OPC Unified Architecture) für effiziente Fernüberwachung und Datenanalyse funktioniert und Steuerung durch externe Systeme.
  • Anpassung der Datenverarbeitung und Analyse: Die Firmware kann angepasst werden, um spezifische Datenverarbeitungs- und Analyseaufgaben auszuführen, die für die Anwendung relevant sind. In einem Kombikraftwerk, in dem die Optimierung der Interaktion zwischen Gas- und Dampfturbinen von entscheidender Bedeutung ist, kann die Firmware so programmiert werden, dass sie die Effizienz der Abgaswärmerückgewinnung auf der Grundlage von Signalen von Temperatur- und Durchflusssensoren an beiden Turbinen analysiert. Es kann wichtige Leistungsindikatoren berechnen, wie z. B. die Gesamtenergieumwandlungseffizienz des kombinierten Zyklus, und Erkenntnisse liefern, damit Betreiber fundierte Entscheidungen über die Anpassung von Betriebsparametern treffen können. In einem Gebäude-KWK-System kann die Firmware den Strom- und Wärmebedarf des Gebäudes im Laufe der Zeit analysieren und den Betrieb der Turbine entsprechend anpassen, um das Gleichgewicht zwischen Stromerzeugung und Wärmeerzeugung zu optimieren.

Hardware-Anpassung



• Anpassung der Eingabe-/Ausgabe-Konfiguration (E/A).:
  • Anpassung des Analogeingangs: Abhängig von den in einer bestimmten Turbinenanwendung verwendeten Sensortypen können die analogen Eingangskanäle des DS3800HLEA individuell angepasst werden. Wenn ein spezieller Temperatursensor mit einem nicht standardmäßigen Spannungsausgangsbereich installiert wird, um die Temperatur einer kritischen Komponente in der Turbine zu messen, können der Platine zusätzliche Signalaufbereitungsschaltungen wie kundenspezifische Widerstände, Verstärker oder Spannungsteiler hinzugefügt werden. Diese Anpassungen stellen sicher, dass die einzigartigen Sensorsignale ordnungsgemäß erfasst und von der Platine verarbeitet werden. In ähnlicher Weise können in einer Dampfturbine mit speziell entwickelten Durchflussmessern mit spezifischen Ausgangseigenschaften die Analogeingänge so konfiguriert werden, dass sie die entsprechenden Spannungs- oder Stromsignale genau verarbeiten.
  • Anpassung der digitalen Ein-/Ausgänge: Die digitalen Ein- und Ausgangskanäle können so angepasst werden, dass sie mit bestimmten digitalen Geräten im System verbunden werden. Wenn die Anwendung den Anschluss kundenspezifischer digitaler Sensoren oder Aktoren mit besonderen Spannungspegeln oder Logikanforderungen erfordert, können zusätzliche Pegelumsetzer oder Pufferschaltungen integriert werden. Beispielsweise können in einer Gasturbine mit einem speziellen Überdrehzahlschutzsystem, das digitale Komponenten mit spezifischen elektrischen Eigenschaften für erhöhte Zuverlässigkeit verwendet, die digitalen I/O-Kanäle des DS3800HLEA geändert werden, um eine ordnungsgemäße Kommunikation mit diesen Komponenten sicherzustellen. In einem Dampfturbinen-Steuerungssystem mit nicht standardmäßiger digitaler Logik zur Betätigung bestimmter Ventile kann der digitale I/O entsprechend angepasst werden.
  • Anpassung der Leistungsaufnahme: In industriellen Umgebungen mit nicht standardmäßigen Stromversorgungskonfigurationen kann die Leistungsaufnahme des DS3800HLEA angepasst werden. Wenn eine Anlage über eine Stromquelle mit einer anderen Spannungs- oder Stromstärke verfügt als die typischen Stromversorgungsoptionen, die die Platine normalerweise akzeptiert, können Leistungsaufbereitungsmodule wie DC-DC-Wandler oder Spannungsregler hinzugefügt werden, um sicherzustellen, dass die Platine eine stabile und angemessene Stromversorgung erhält. Beispielsweise können in einer Offshore-Stromerzeugungsanlage mit komplexen Stromversorgungssystemen, die Spannungsschwankungen und harmonischen Verzerrungen ausgesetzt sind, maßgeschneiderte Stromeingangslösungen implementiert werden, um den DS3800HLEA vor Spannungsspitzen zu schützen und seinen zuverlässigen Betrieb sicherzustellen.
• Zusatzmodule und Erweiterungen:
  • Erweiterte Überwachungsmodule: Um die Diagnose- und Überwachungsfähigkeiten des DS3800HLEA zu verbessern, können zusätzliche Sensormodule hinzugefügt werden. In einer Gasturbine, bei der eine detailliertere Überwachung des Schaufelzustands gewünscht wird, können zusätzliche Sensoren wie Schaufelspitzenabstandssensoren integriert werden, die den Abstand zwischen den Turbinenschaufelspitzen und dem Gehäuse messen. Diese zusätzlichen Sensordaten können dann von der Platine verarbeitet und für eine umfassendere Zustandsüberwachung und Frühwarnung vor potenziellen Blattproblemen verwendet werden. In einer Dampfturbine können Sensoren zum Erkennen früher Anzeichen einer Dampfpfaderosion, wie etwa Partikeldetektoren im Dampfstrom oder fortschrittliche Vibrationssensoren am Turbinengehäuse, hinzugefügt werden, um mehr Informationen für die vorbeugende Wartung bereitzustellen und die Lebensdauer der Turbine zu optimieren.
  • Kommunikationserweiterungsmodule: Wenn das Industriesystem über eine veraltete oder spezielle Kommunikationsinfrastruktur verfügt, mit der der DS3800HLEA eine Schnittstelle herstellen muss, können benutzerdefinierte Kommunikationserweiterungsmodule hinzugefügt werden. Dies könnte die Integration von Modulen zur Unterstützung älterer serieller Kommunikationsprotokolle umfassen, die in einigen Einrichtungen noch verwendet werden, oder das Hinzufügen drahtloser Kommunikationsfunktionen für die Fernüberwachung in schwer zugänglichen Bereichen der Anlage oder für die Integration mit mobilen Wartungsteams. In einer dezentralen Stromerzeugungsanlage mit mehreren über ein großes Gebiet verteilten Turbinen können drahtlose Kommunikationsmodule zum DS3800HLEA hinzugefügt werden, um es Betreibern zu ermöglichen, den Status verschiedener Turbinen aus der Ferne zu überwachen und von einem zentralen Kontrollraum oder vor Ort mit den Platinen zu kommunizieren Inspektionen.

Anpassung basierend auf Umgebungsanforderungen



• Gehäuse- und Schutzanpassung:
  • Anpassung an raue Umgebungen: In Industrieumgebungen, die besonders rau sind, wie z. B. mit hohem Staubgehalt, hoher Luftfeuchtigkeit, extremen Temperaturen oder chemischer Belastung, kann das physische Gehäuse des DS3800HLEA individuell angepasst werden. Um den Schutz vor Korrosion, Staubeintritt und Feuchtigkeit zu verbessern, können spezielle Beschichtungen, Dichtungen und Dichtungen hinzugefügt werden. Beispielsweise kann in einem Wüstenkraftwerk, in dem Staubstürme häufig vorkommen, das Gehäuse mit verbesserten Staubschutzfunktionen und Luftfiltern ausgestattet werden, um die internen Komponenten der Platine sauber zu halten. In einer chemischen Verarbeitungsanlage, in der die Gefahr von Chemikalienspritzern und -dämpfen besteht, kann das Gehäuse aus Materialien hergestellt werden, die gegen chemische Korrosion beständig sind, und abgedichtet werden, um zu verhindern, dass schädliche Substanzen in die internen Komponenten der Steuerplatine gelangen.
  • Anpassung des Wärmemanagements: Abhängig von den Umgebungstemperaturbedingungen der industriellen Umgebung können maßgeschneiderte Wärmemanagementlösungen integriert werden. In einer Anlage in einem heißen Klima, in der die Steuerplatine möglicherweise über längere Zeiträume hohen Temperaturen ausgesetzt ist, können zusätzliche Kühlkörper, Kühlventilatoren oder sogar Flüssigkeitskühlsysteme (falls zutreffend) in das Gehäuse integriert werden, um das Gerät in seinem Inneren zu halten optimaler Betriebstemperaturbereich. In einem Kaltklimakraftwerk können Heizelemente oder Isolierungen hinzugefügt werden, um sicherzustellen, dass der DS3800HLEA auch bei Minusgraden zuverlässig startet und arbeitet.

Anpassung an spezifische Industriestandards und -vorschriften



• Compliance-Anpassung:
  • Anforderungen an Kernkraftwerke: In Kernkraftwerken, die extrem strenge Sicherheits- und Regulierungsstandards haben, kann der DS3800HLEA an diese spezifischen Anforderungen angepasst werden. Dies kann die Verwendung strahlungsgehärteter Materialien und Komponenten, die Durchführung spezieller Test- und Zertifizierungsprozesse zur Gewährleistung der Zuverlässigkeit unter nuklearen Bedingungen und die Implementierung redundanter oder ausfallsicherer Funktionen zur Einhaltung der hohen Sicherheitsanforderungen der Branche umfassen. In einem nuklear betriebenen Marineschiff oder einer Anlage zur Kernenergieerzeugung müsste die Steuerplatine beispielsweise strenge Sicherheits- und Leistungsstandards erfüllen, um den sicheren Betrieb der Systeme zu gewährleisten, die für die Verarbeitung und Steuerung der Eingangssignale in der Turbine auf den DS3800HLEA angewiesen sind oder andere relevante Anwendungen.
  • Luft- und Raumfahrtnormen: Bei Anwendungen in der Luft- und Raumfahrt gelten aufgrund der kritischen Natur des Flugzeugbetriebs besondere Vorschriften hinsichtlich Vibrationstoleranz, elektromagnetischer Verträglichkeit (EMV) und Zuverlässigkeit. Der DS3800HLEA kann an diese Anforderungen angepasst werden. Beispielsweise muss es möglicherweise modifiziert werden, um über verbesserte Schwingungsisolationsfunktionen und einen besseren Schutz vor elektromagnetischen Störungen zu verfügen, um einen zuverlässigen Betrieb während des Fluges zu gewährleisten. In einem Flugzeug-Hilfstriebwerk (APU), das eine Turbine zur Stromerzeugung verwendet und eine Eingangssignalverarbeitung für seine Steuerungssysteme benötigt, müsste die Platine strenge Luftfahrtstandards für Qualität und Leistung einhalten, um die Sicherheit und Effizienz der APU zu gewährleisten zugehörigen Systeme.



Support und Dienstleistungen: DS3800HLEA

Unser technisches Produktsupport-Team unterstützt Sie bei allen Problemen, die bei der Verwendung des anderen Produkts auftreten können. Unser Team ist kompetent und erfahren in der Behebung verschiedener technischer Probleme und kann Ihnen bei Fragen zur Installation, Kompatibilität und Funktionalität weiterhelfen.

Zusätzlich zum technischen Support bieten wir auch eine Reihe von Dienstleistungen an, die Ihnen helfen, das Beste aus Ihrem Other-Produkt herauszuholen. Zu diesen Dienstleistungen gehören Produktschulungen, Anpassungen und Beratung. Unsere Experten können mit Ihnen zusammenarbeiten, um eine auf Ihre spezifischen Bedürfnisse zugeschnittene Lösung zu entwerfen und Ihnen dabei zu helfen, die Nutzung des Produkts zu optimieren.

Egal, ob Sie Hilfe bei einem technischen Problem benötigen oder Ihre Erfahrung mit dem Other-Produkt verbessern möchten, unser Team ist für Sie da.
