General Electric DS3800HMAC Hilfsoberflächen-Panel für Industrie

Produktbeschreibung: DS3800HMAC

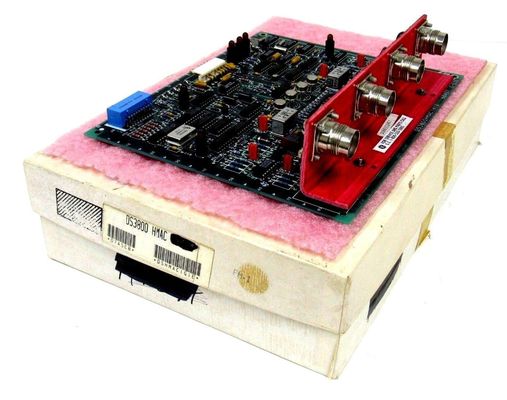

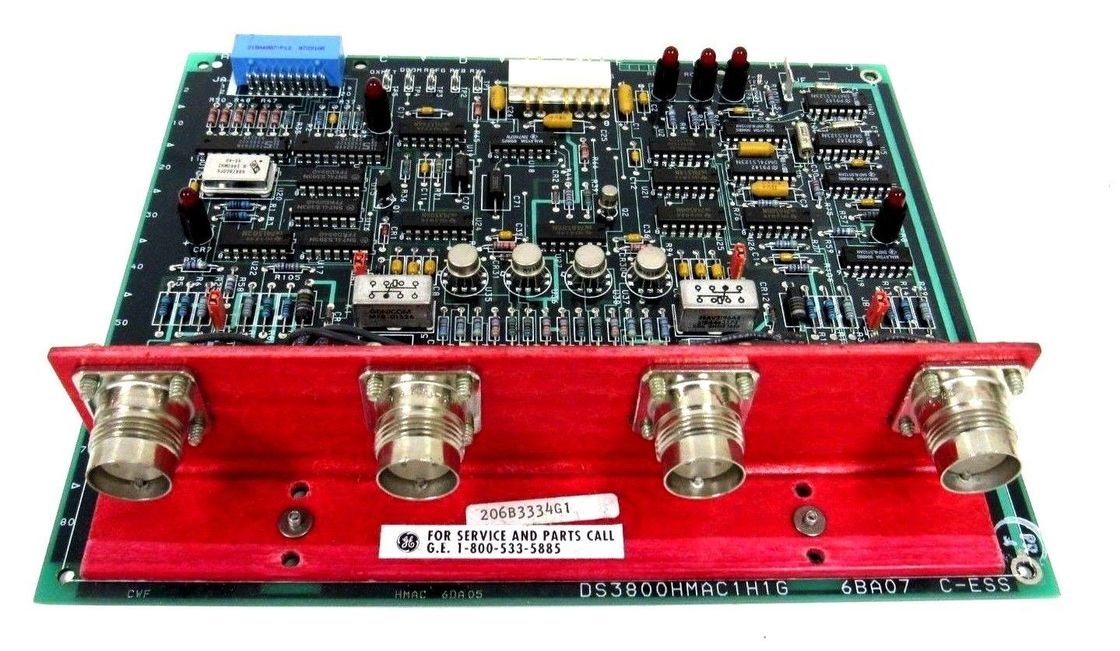

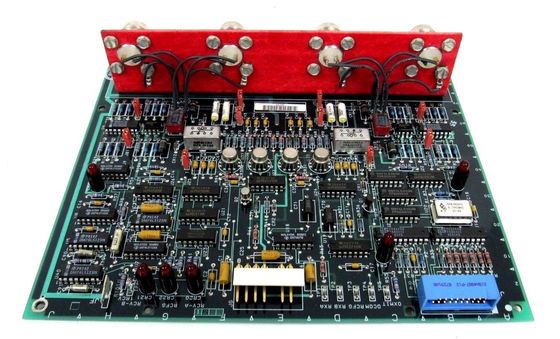

• Layout und Erscheinungsbild des Boards: Die DS3800HMAC ist eine Leiterplatte mit rechteckiger Form. Sein physisches Design wurde sorgfältig ausgearbeitet, um in den Rahmen der Mark IV-Turbinensteuerungssysteme zu passen. Das Board ist mit einem Gewicht von etwa 0,98 Pfund relativ leicht, was die Handhabung bei Installations- und Wartungsarbeiten erleichtert.

• Komponentenintegration: Die Platine enthält eine Vielzahl elektrischer Komponenten, die zusammenarbeiten, um den Medienzugriff und die Kommunikationsfunktionen zu ermöglichen. Es verfügt über Relais, bei denen es sich um elektromechanische Schalter handelt, die zur Steuerung von Hochleistungs- oder Hochspannungsschaltkreisen auf der Grundlage elektrischer Signale mit geringer Leistung verwendet werden. Außerdem sind Transistoren vorhanden, die eine Schlüsselrolle beim Verstärken und Schalten elektrischer Signale innerhalb der Schaltkreise der Platine spielen.

• Testpunkte und Jumper: Der DS3800HMAC ist mit mehreren TP-Standorten (Test Point) ausgestattet. Diese Testpunkte sind zugängliche Punkte auf der Platine, an denen Techniker Testgeräte wie Multimeter oder Oszilloskope zum Messen elektrischer Signale verwenden können. Sie bieten eine Möglichkeit, Probleme zu diagnostizieren, die Signalintegrität zu überprüfen und die internen Abläufe der Platine zu verstehen. Wenn beispielsweise ein Problem mit einem bestimmten Signalpfad vermutet wird, können Techniker die Testpunkte verwenden, um die Spannungspegel oder Signalwellenformen an bestimmten Stellen innerhalb des Stromkreises zu überprüfen.

Funktionale Fähigkeiten

• Medienzugang und Kommunikation: Im Kern ist der DS3800HMAC darauf ausgelegt, den Medienzugriff zu verwalten und die Kommunikation innerhalb des Mark IV-Turbinensteuerungssystems zu erleichtern. Es spielt eine entscheidende Rolle dabei, dass verschiedene Komponenten des Systems Daten austauschen und ihre Abläufe koordinieren können. Dabei geht es um die Übertragung und den Empfang von Signalen zwischen verschiedenen Platinen, Controllern, Sensoren und Aktoren, die Teil der Turbinensteuerungsinfrastruktur sind.

• Signalkonditionierung und -verarbeitung: Zusätzlich zu seinen Kommunikationsfunktionen beteiligt sich der DS3800HMAC auch an der Signalaufbereitung und -verarbeitung. Es nimmt verschiedene Arten von Eingangssignalen auf, darunter sowohl analoge als auch digitale Signale aus verschiedenen Quellen innerhalb des Systems. Bei analogen Signalen kann es Aufgaben wie Verstärkung, Filterung und Analog-Digital-Wandlung übernehmen, um sie für die weitere Verarbeitung und Kommunikation geeignet zu machen. Digitale Signale hingegen können einer Logikpegelumwandlung, Pufferung oder Fehlerprüfung unterzogen werden, um ihre Integrität und Kompatibilität mit anderen digitalen Komponenten im System sicherzustellen.
• Kontrolle und Koordination: Die Platine ist ein integraler Bestandteil des gesamten Steuerungsmechanismus der Turbine. Basierend auf den empfangenen und verarbeiteten Signalen kann es Ausgangssignale zur Steuerung von Aktoren erzeugen, die für den Betrieb der Turbine entscheidend sind. Es kann beispielsweise Signale senden, um Brennstoffventile zu öffnen oder zu schließen, die Position von Dampfeinlassventilen in einer Dampfturbine anzupassen oder die Drehzahl der Turbine zu steuern. Durch die Koordinierung dieser Aktionen mit den von den Sensoren empfangenen Informationen trägt es dazu bei, die optimale Leistung, Effizienz und Sicherheit der Turbine aufrechtzuerhalten.

Rolle in industriellen Systemen

• Stromerzeugung: Im Kontext der Stromerzeugung, insbesondere in Anlagen mit Gas- oder Dampfturbinen, ist der DS3800HMAC ein Schlüsselelement im Turbinensteuerungssystem. Es ermöglicht eine nahtlose Kommunikation zwischen den Überwachungssensoren der Turbine und der Steuerlogik, die bestimmt, wie die Turbine funktioniert. Beispielsweise sorgt es in einem Gasturbinenkraftwerk dafür, dass die Signale von Temperatursensoren in der Brennkammer, Drucksensoren in den Kraftstoffversorgungsleitungen und Drehzahlsensoren an der Turbinenwelle präzise an die Steuereinheit übermittelt werden. Dies ermöglicht eine präzise Anpassung der Kraftstoffeinspritzung, des Lufteinlasses und anderer Parameter, um die Stromerzeugung zu optimieren und gleichzeitig die Turbine innerhalb sicherer Betriebsgrenzen zu halten.

• Integration der industriellen Automatisierung: Über seine direkte Rolle bei der Turbinensteuerung hinaus trägt der DS3800HMAC auch zur Integration des Turbinenbetriebs in umfassendere industrielle Automatisierungssysteme bei. In Industrieanlagen, in denen Turbinen Teil eines größeren Produktionsprozesses sind, beispielsweise in Kraft-Wärme-Kopplungssystemen (KWK) oder in Fabriken, in denen Turbinen andere mechanische Prozesse antreiben, kann die Platine mit anderen Steuerungssystemen wie speicherprogrammierbaren Steuerungen (SPS) kommunizieren. B. verteilte Steuerungssysteme (DCS) oder Gebäudemanagementsysteme (BMS).

Umwelt- und betriebliche Überlegungen

• Temperatur- und Feuchtigkeitstoleranz: Der DS3800HMAC ist für den Betrieb unter bestimmten Umgebungsbedingungen ausgelegt. Typischerweise funktioniert es zuverlässig in einem Temperaturbereich, der in industriellen Umgebungen üblich ist, normalerweise von -20 °C bis +60 °C. Diese große Temperaturtoleranz ermöglicht den Einsatz an verschiedenen Standorten, von kalten Außenumgebungen wie denen von Energieerzeugungsstandorten im Winter bis hin zu heißen und feuchten Fertigungsbereichen oder Geräteräumen in Innenräumen. In Bezug auf die Luftfeuchtigkeit kann es einen für Industriebereiche typischen relativen Feuchtigkeitsbereich verarbeiten, der typischerweise im nicht kondensierenden Bereich liegt (ca. 5 % bis 95 %), wodurch sichergestellt wird, dass Feuchtigkeit in der Luft keine elektrischen Kurzschlüsse oder Schäden an den internen Komponenten verursacht.
• Elektromagnetische Verträglichkeit (EMV): Um in Industrieumgebungen mit elektrischem Rauschen, in denen zahlreiche Motoren, Generatoren und andere elektrische Geräte elektromagnetische Felder erzeugen, effektiv zu arbeiten, verfügt der DS3800HMAC über gute elektromagnetische Verträglichkeitseigenschaften. Es ist so konzipiert, dass es externen elektromagnetischen Störungen standhält und außerdem seine eigenen elektromagnetischen Emissionen minimiert, um Störungen mit anderen Komponenten im System zu verhindern. Dies wird durch ein sorgfältiges Schaltungsdesign, die Verwendung von Komponenten mit guten EMV-Eigenschaften und bei Bedarf durch eine ordnungsgemäße Abschirmung erreicht, sodass die Platine auch bei elektromagnetischen Störungen die Signalintegrität und zuverlässige Kommunikation aufrechterhalten kann.

Merkmale: DS3800HMAC

• Protokollunterstützung: Der DS3800HMAC ist so konzipiert, dass er bestimmte Kommunikationsprotokolle unterstützt, die für das Mark IV-System relevant sind. Dies ermöglicht eine effektive Kommunikation mit anderen Komponenten innerhalb der Turbinensteuerungsinfrastruktur, wie z. B. Steuerungen, Sensoren und Aktoren. Es gewährleistet den nahtlosen Datenaustausch und die Koordination zwischen verschiedenen Teilen des Systems und ermöglicht so den reibungslosen Betrieb der Turbine. Es könnte beispielsweise Protokolle unterstützen, die für die Echtzeitkommunikation kritischer Sensordaten (wie Temperatur-, Druck- und Vibrationswerte) und Steuerbefehle für Aktoren in der Turbinenumgebung optimiert sind.
• Mehrere Steckertypen: Es verfügt über eine Vielzahl von Anschlüssen, darunter rechtwinklige Stiftstecker, rechtwinklige Buchsenstecker und rechtwinklige Kabelstecker. Diese verschiedenen Steckertypen bieten Flexibilität beim Anschluss an andere Geräte und Komponenten innerhalb des Systems. Sie sollen zuverlässige elektrische Verbindungen gewährleisten und sind strategisch auf der Platine positioniert, um eine einfache Integration mit benachbarten Komponenten zu ermöglichen. Das rechtwinklige Design der Steckverbinder ermöglicht beispielsweise eine effiziente Raumnutzung im Schaltschrank und ermöglicht eine Montage der Platine auf eine Weise, die Kabelsalat und Störungen minimiert.
• Hochgeschwindigkeits-Datenübertragung: Die Platine ist in der Lage, eine Hochgeschwindigkeits-Datenübertragung zu ermöglichen, die für die schnelle Weitergabe von Informationen zwischen verschiedenen Teilen des Turbinensteuerungssystems von entscheidender Bedeutung ist. Dies ermöglicht eine Echtzeitüberwachung und -steuerung des Turbinenbetriebs. Es kann beispielsweise Sensordaten von mehreren Punkten der Turbine schnell an die zentrale Steuereinheit übertragen und so schnelle Entscheidungen über Anpassungen von Parametern wie Kraftstoffeinspritzung, Dampfstrom oder Turbinengeschwindigkeit ermöglichen. Diese Hochgeschwindigkeitsübertragungsfähigkeit trägt dazu bei, die Effizienz und Sicherheit der Turbine aufrechtzuerhalten, indem sie sicherstellt, dass das Steuerungssystem umgehend auf Änderungen der Betriebsbedingungen reagieren kann.

• Signalverarbeitung und -konditionierung

• Analoge und digitale Signalkompatibilität: Der DS3800HMAC kann sowohl analoge als auch digitale Signale problemlos verarbeiten. Es ist in der Lage, ein breites Spektrum analoger Signale von Sensoren zu empfangen, wie z. B. Temperatursensoren (die Spannungssignale proportional zur Temperatur liefern), Drucksensoren (mit Spannungs- oder Stromsignalen in Bezug auf Druckniveaus) und Vibrationssensoren (die Signale basierend auf Vibrationen erzeugen). Amplituden). Für diese analogen Signale kann die Karte wesentliche Aufbereitungsaufgaben wie Verstärkung, Filterung zur Entfernung von elektrischem Rauschen und Analog-Digital-Umwandlung durchführen, um sie für die digitale Verarbeitung und Kommunikation innerhalb des Systems geeignet zu machen.
•
  Gleichzeitig kann es digitale Signale aus verschiedenen Quellen verwalten, darunter Schalter, digitale Sensoren und Statusanzeigen. Es gewährleistet eine ordnungsgemäße Umwandlung des Logikpegels und die Signalintegrität für eine nahtlose Integration mit anderen digitalen Komponenten im Steuerungssystem. Diese doppelte Kompatibilität macht es zu einer vielseitigen Komponente für die Anbindung an die vielfältigen Sensoren und Aktoren, die üblicherweise in Turbinensteuerungssystemen zu finden sind.
• Signalaufbereitungsschaltungen: Die Platine verfügt über integrierte Signalaufbereitungsschaltungen. Diese Schaltungen sind darauf ausgelegt, die Qualität der Eingangssignale vor der Weiterverarbeitung zu optimieren. Beispielsweise können Verstärkerschaltungen schwache Sensorsignale auf Werte verstärken, die von den internen Komponenten der Platine genau erkannt und verarbeitet werden können. Filterschaltungen können unerwünschtes Rauschen und Interferenzen eliminieren, die andernfalls die Genauigkeit des Signals beeinträchtigen und zu falschen Entscheidungen im Steuerungssystem führen könnten. Diese Signalaufbereitung trägt dazu bei, die Gesamtzuverlässigkeit und Präzision der für die Turbinensteuerung und -überwachung verwendeten Daten zu verbessern.

• Visuelle Überwachungs- und Diagnosefunktionen

• LED-Anzeigeleuchten: Der DS3800HMAC ist mit mehreren LED-Anzeigeleuchten ausgestattet. Diese Lichter dienen als wertvolle visuelle Hinweise für Techniker und Bediener und liefern sofortige Informationen über den Status verschiedener Aspekte des Board-Betriebs. Beispielsweise können LEDs vorhanden sein, die den Einschaltstatus, aktive Kommunikationsverbindungen, das Vorhandensein von Fehlern oder Warnungen (z. B. einen Kommunikationsfehler oder ein Signal außerhalb des Bereichs) oder den Status bestimmter Funktionen oder Schaltkreise innerhalb der Platine anzeigen. Durch einen einfachen Blick auf diese Lichter kann das Personal schnell den Zustand der Platine beurteilen und potenzielle Probleme identifizieren, ohne sofort auf komplexe Diagnosetools zurückgreifen zu müssen.
• Testpunkte (TPs): Das Vorhandensein zahlreicher Testpunkte auf der Platine ist ein weiteres wichtiges Merkmal. Mithilfe dieser Testpunkte können Techniker mithilfe von Testgeräten wie Multimetern oder Oszilloskopen auf bestimmte Punkte im Schaltkreis zugreifen. An diesen Punkten können sie elektrische Parameter wie Spannung, Strom oder Signalwellenformen messen, um Probleme zu diagnostizieren, die Signalintegrität zu überprüfen oder das Verhalten der internen Schaltkreise der Platine zu verstehen. Wenn beispielsweise der Verdacht besteht, dass ein bestimmtes Sensorsignal fehlerhaft ist, können Techniker die Testpunkte in der Nähe des Signaleingangs verwenden, um dessen Eigenschaften zu überprüfen und festzustellen, ob ein Problem mit dem Sensor, der Signalaufbereitung oder einem anderen Teil davon vorliegt Schaltung.

• Konfigurations- und Anpassungsoptionen

• Jumper zur Konfiguration: Das Board verfügt über mehrere Jumper, die eine bequeme Möglichkeit bieten, verschiedene Aspekte seiner Funktionalität zu konfigurieren. Durch Ändern der Positionen dieser Jumper können Benutzer Einstellungen anpassen, z. B. bestimmte Funktionen aktivieren oder deaktivieren, zwischen verschiedenen Betriebsmodi wählen oder Parameter im Zusammenhang mit Kommunikation oder Signalverarbeitung anpassen. Beispielsweise könnte ein Jumper verwendet werden, um zwischen verschiedenen Baudraten für die serielle Kommunikation umzuschalten, wenn die Karte mehrere Kommunikationsgeschwindigkeiten unterstützt, oder um auszuwählen, ob ein bestimmtes Eingangssignal für eine bestimmte Steuerfunktion verwendet werden soll. Diese Flexibilität ermöglicht eine einfache Anpassung der Platine an unterschiedliche Anwendungsanforderungen und Systemkonfigurationen.
• Anpassungsfähigkeit an verschiedene Anwendungen: Dank seiner Kombination aus konfigurierbaren Funktionen und seiner Fähigkeit, verschiedene Arten von Signalen zu verarbeiten und mit verschiedenen Komponenten zu kommunizieren, kann der DS3800HMAC an eine Vielzahl von Anwendungen innerhalb der Turbinensteuerung und breiterer Industriesysteme angepasst werden. Ganz gleich, ob es sich um eine Gasturbine mit spezifischen Anforderungen an die Verbrennungssteuerung, eine Dampfturbine mit besonderen Anforderungen an das Dampfflussmanagement oder die Integration mit anderen industriellen Prozessen in einer Kraft-Wärme-Kopplungsanlage (KWK) handelt, die Platine kann an den jeweiligen Kontext angepasst werden.

• Robustes physikalisches Design und Montage

• Kompaktes und robustes Design: Das physische Design des DS3800HMAC ist so optimiert, dass es sowohl kompakt als auch robust ist. Seine rechteckige Form und die relativ leichte Bauweise (Gewicht ca. 0,98 Pfund) erleichtern die Handhabung bei Installations- und Wartungsarbeiten. Trotz seines geringen Gewichts ist es so konstruiert, dass es den in industriellen Umgebungen üblichen mechanischen Belastungen und Vibrationen standhält. Die Komponenten auf der Platine sind sicher montiert und das Gesamtlayout ist so konzipiert, dass das Risiko von Schäden durch physische Stöße oder Vibrationen minimiert wird, die während des normalen Betriebs der Turbine oder anderer Industrieanlagen auftreten können.
• Einfache Installation und Ausrichtung: Die Platine ist mit Markierungen wie der Platinen-ID, alphanumerischen Codes und Pfeilen versehen, die den Installationsprozess unterstützen. Diese Markierungen bieten eine klare Orientierung für die Verkabelung, Positionierung und Ausrichtung innerhalb des Schaltschranks oder Gehäuses. Dadurch wird es für Techniker einfacher, die Platine korrekt zu installieren und mit anderen Komponenten im System zu verbinden, wodurch die Wahrscheinlichkeit von Installationsfehlern verringert wird, die zu Betriebsproblemen führen könnten.

• Umweltanpassungsfähigkeit

• Großer Temperaturbereich: Der DS3800HMAC ist für den Betrieb in einem relativ weiten Temperaturbereich ausgelegt, typischerweise von -20 °C bis +60 °C. Diese große Temperaturtoleranz ermöglicht den zuverlässigen Betrieb in verschiedenen Industrieumgebungen, von kalten Außenstandorten wie denen von Energieerzeugungsstandorten im Winter bis hin zu heißen Produktionsbereichen oder Geräteräumen, in denen es der von nahegelegenen Maschinen erzeugten Hitze ausgesetzt sein kann. Dadurch wird sichergestellt, dass das Board seine Leistungs- und Kommunikationsfähigkeiten unabhängig von den Umgebungstemperaturbedingungen beibehalten kann.
• Luftfeuchtigkeit und elektromagnetische Verträglichkeit (EMV): Es kann mit einem weiten Bereich an Luftfeuchtigkeit innerhalb des in industriellen Umgebungen üblichen nicht kondensierenden Bereichs umgehen, normalerweise zwischen 5 % und 95 %. Diese Feuchtigkeitstoleranz verhindert, dass Feuchtigkeit in der Luft elektrische Kurzschlüsse oder Korrosion der internen Komponenten verursacht. Darüber hinaus verfügt die Platine über gute elektromagnetische Verträglichkeitseigenschaften, was bedeutet, dass sie externen elektromagnetischen Störungen durch andere elektrische Geräte in der Nähe standhalten und auch ihre eigenen elektromagnetischen Emissionen minimieren kann, um Störungen anderer Komponenten im System zu vermeiden. Dies ermöglicht einen stabilen Betrieb in elektrisch verrauschten Umgebungen, in denen zahlreiche Motoren, Generatoren und andere elektrische Geräte elektromagnetische Felder erzeugen.

Technische Parameter: DS3800HMAC

• Stromversorgung
  • Eingangsspannung: Die Platine arbeitet normalerweise innerhalb eines bestimmten Eingangsspannungsbereichs. Im Allgemeinen akzeptiert es einen Gleichspannungseingang, und der typische Bereich liegt bei etwa +12 V bis +30 V Gleichstrom. Der genaue Spannungsbereich kann jedoch je nach Modell und Anwendungsanforderungen variieren. Dieser Spannungsbereich ist so konzipiert, dass er mit den Stromversorgungssystemen kompatibel ist, die üblicherweise in industriellen Umgebungen zu finden sind, in denen Turbinensteuerungssysteme eingesetzt werden.
  • Stromverbrauch: Unter normalen Betriebsbedingungen liegt der Stromverbrauch des DS3800HMAC normalerweise in einem bestimmten Bereich. Der durchschnittliche Verbrauch beträgt etwa 5 bis 15 Watt. Dieser Wert kann je nach Faktoren wie dem Grad der Kommunikationsaktivität, der Anzahl der verarbeiteten Signale und der Komplexität der ausgeführten Funktionen variieren.
• Eingangssignale
  • Digitale Eingänge
    • Anzahl der Kanäle: Typischerweise stehen mehrere digitale Eingangskanäle zur Verfügung, oft im Bereich von 8 bis 16 Kanälen. Diese Kanäle sind für den Empfang digitaler Signale von verschiedenen Quellen wie Schaltern, digitalen Sensoren oder Statusanzeigen innerhalb des Turbinensteuerungssystems ausgelegt.
    • Eingabelogikebenen: Die digitalen Eingangskanäle sind so konfiguriert, dass sie Standardlogikpegel akzeptieren, häufig nach den Standards TTL (Transistor-Transistor Logic) oder CMOS (Complementary Metal-Oxide-Semiconductor). Ein digitaler High-Pegel könnte im Bereich von 2,4 V bis 5 V liegen und ein digitaler Low-Pegel zwischen 0 V und 0,8 V.
  • Analoge Eingänge
    • Anzahl der Kanäle: Es verfügt im Allgemeinen über mehrere analoge Eingangskanäle, normalerweise zwischen 4 und 8 Kanälen. Über diese Kanäle werden analoge Signale von Sensoren wie Temperatursensoren, Drucksensoren und Vibrationssensoren empfangen.
    • Eingangssignalbereich: Die analogen Eingangskanäle können Spannungssignale innerhalb bestimmter Bereiche verarbeiten. Abhängig von der Konfiguration und den angeschlossenen Sensortypen können sie beispielsweise Spannungssignale von 0–5 V DC, 0–10 V DC oder anderen benutzerdefinierten Bereichen akzeptieren. Einige Modelle unterstützen möglicherweise auch Stromeingangssignale, typischerweise im Bereich von 0–20 mA oder 4–20 mA.
    • Auflösung: Die Auflösung dieser analogen Eingänge liegt üblicherweise im Bereich von 10 bis 16 Bit. Eine höhere Auflösung ermöglicht eine präzisere Messung und Differenzierung der Eingangssignalpegel und ermöglicht so eine genaue Darstellung der Sensordaten für die weitere Verarbeitung im Steuerungssystem.
• Ausgangssignale
  • Digitale Ausgänge
    • Anzahl der Kanäle: Typischerweise gibt es mehrere digitale Ausgangskanäle, oft auch im Bereich von 8 bis 16 Kanälen. Diese Kanäle können binäre Signale zur Steuerung von Komponenten wie Relais, Magnetventilen oder Digitalanzeigen innerhalb des Turbinensteuerungssystems liefern.
    • Ausgangslogikebenen: Die digitalen Ausgangskanäle können Signale mit Logikpegeln ähnlich den digitalen Eingängen liefern, mit einem digitalen High-Pegel im geeigneten Spannungsbereich zum Ansteuern externer Geräte und einem digitalen Low-Pegel im Standard-Niederspannungsbereich.
  • Analoge Ausgänge
    • Anzahl der Kanäle: Es kann über mehrere analoge Ausgangskanäle verfügen, normalerweise zwischen 2 und 4 Kanälen. Diese können analoge Steuersignale für Aktoren oder andere Geräte erzeugen, die für ihren Betrieb auf analoge Eingaben angewiesen sind, beispielsweise Kraftstoffeinspritzventile oder Lufteinlassklappen.
    • Ausgangssignalbereich: Die analogen Ausgangskanäle können Spannungssignale innerhalb bestimmter Bereiche ähnlich wie die Eingänge erzeugen, z. B. 0–5 V DC oder 0–10 V DC. Die Ausgangsimpedanz dieser Kanäle ist normalerweise so ausgelegt, dass sie den typischen Lastanforderungen in industriellen Steuerungssystemen entspricht und eine stabile und genaue Signalübertragung an die angeschlossenen Geräte gewährleistet.

Verarbeitungs- und Speicherspezifikationen

• Prozessor
  • Typ und Taktrate: Das Board enthält einen Mikroprozessor mit einer bestimmten Architektur und Taktfrequenz. Die Taktrate liegt je nach Modell typischerweise im Bereich von mehreren zehn bis hundert MHz. Dies bestimmt, wie schnell der Mikroprozessor Anweisungen ausführen und die eingehenden Signale verarbeiten kann. Beispielsweise ermöglicht eine höhere Taktrate eine schnellere Datenanalyse und Entscheidungsfindung bei der gleichzeitigen Verarbeitung mehrerer Eingangssignale.
  • Verarbeitungsmöglichkeiten: Der Mikroprozessor ist in der Lage, verschiedene arithmetische, logische und Steueroperationen durchzuführen. Es kann komplexe Steueralgorithmen basierend auf der programmierten Logik ausführen, um die Eingangssignale von Sensoren zu verarbeiten und entsprechende Ausgangssignale für Aktoren oder für die Kommunikation mit anderen Komponenten im System zu erzeugen.
• Erinnerung
  • EPROM (Erasable Programmable Read-Only Memory) oder Flash-Speicher: Der DS3800HMAC enthält Speichermodule, bei denen es sich normalerweise entweder um EPROM- oder Flash-Speicher handelt, mit einer kombinierten Speicherkapazität, die normalerweise zwischen mehreren Kilobyte und einigen Megabyte liegt. In diesem Speicher werden Firmware, Konfigurationsparameter und andere wichtige Daten gespeichert, die das Board für den Betrieb und die langfristige Aufrechterhaltung seiner Funktionalität benötigt. Die Möglichkeit, den Speicher zu löschen und neu zu programmieren, ermöglicht eine individuelle Anpassung des Verhaltens der Platine und eine Anpassung an verschiedene industrielle Prozesse und sich ändernde Anforderungen.
  • Direktzugriffsspeicher (RAM): Es gibt auch eine gewisse Menge an Onboard-RAM für die temporäre Datenspeicherung während des Betriebs. Die RAM-Kapazität kann je nach Design zwischen einigen Kilobyte und mehreren zehn Megabyte liegen. Es wird vom Mikroprozessor zum Speichern und Bearbeiten von Daten wie Sensormesswerten, Zwischenberechnungsergebnissen und Kommunikationspuffern verwendet, während er Informationen verarbeitet und Aufgaben ausführt.

Parameter der Kommunikationsschnittstelle

• Serielle Schnittstellen
  • Baudraten: Das Board unterstützt eine Reihe von Baudraten für seine seriellen Kommunikationsschnittstellen, die üblicherweise für den Anschluss an externe Geräte über größere Entfernungen oder für die Anbindung an ältere Geräte verwendet werden. Es kann typischerweise Baudraten von 9600 Bit pro Sekunde (bps) bis zu höheren Werten wie 115200 bps oder sogar mehr verarbeiten, abhängig von der spezifischen Konfiguration und den Anforderungen der angeschlossenen Geräte.
  • Protokolle: Je nach Anwendungsanforderungen ist es mit verschiedenen seriellen Kommunikationsprotokollen wie RS232, RS485 oder anderen Industriestandardprotokollen kompatibel. RS232 wird häufig für die Punkt-zu-Punkt-Kommunikation über kurze Entfernungen mit Geräten wie lokalen Bedienerschnittstellen oder Diagnosetools verwendet. RS485 hingegen ermöglicht Multi-Drop-Kommunikation und kann mehrere am selben Bus angeschlossene Geräte unterstützen, wodurch es sich für verteilte industrielle Steuerungsaufbauten eignet, bei denen mehrere Komponenten miteinander und mit dem DS3800HMAC kommunizieren müssen.
• Parallele Schnittstellen
  • Datenübertragungsbreite: Die parallelen Schnittstellen auf der Platine haben eine bestimmte Datenübertragungsbreite, die beispielsweise 8 Bit, 16 Bit oder eine andere geeignete Konfiguration betragen kann. Dies bestimmt die Datenmenge, die gleichzeitig in einem einzigen Taktzyklus zwischen dem DS3800HMAC und anderen angeschlossenen Komponenten, normalerweise anderen Karten innerhalb desselben Steuerungssystems, übertragen werden kann. Eine größere Datenübertragungsbreite ermöglicht schnellere Datenübertragungsraten, wenn große Informationsmengen schnell ausgetauscht werden müssen, beispielsweise bei Hochgeschwindigkeits-Datenerfassungs- oder Steuersignalverteilungsszenarien.
  • Taktfrequenz: Die parallelen Schnittstellen arbeiten mit einer bestimmten Taktrate, die festlegt, wie oft Daten übertragen werden können. Diese Taktfrequenz liegt üblicherweise im MHz-Bereich und ist für eine effiziente und zuverlässige Datenübertragung innerhalb des Steuerungssystems optimiert.

Umweltspezifikationen

• Betriebstemperatur: Der DS3800HMAC ist für den Betrieb in einem bestimmten Temperaturbereich ausgelegt, typischerweise von -20 °C bis +60 °C. Diese Temperaturtoleranz ermöglicht den zuverlässigen Betrieb in verschiedenen Industrieumgebungen, von relativ kalten Außenstandorten bis hin zu heißen Produktionsbereichen oder Kraftwerken, wo es der Hitze ausgesetzt sein kann, die von in der Nähe befindlichen Geräten erzeugt wird.
• Luftfeuchtigkeit: Es kann in Umgebungen mit einer relativen Luftfeuchtigkeit im Bereich von etwa 5 % bis 95 % (nicht kondensierend) betrieben werden. Diese Feuchtigkeitstoleranz stellt sicher, dass die Luftfeuchtigkeit keine elektrischen Kurzschlüsse oder Korrosion der internen Komponenten verursacht, sodass das Gerät in Bereichen mit unterschiedlichem Feuchtigkeitsgrad aufgrund industrieller Prozesse oder Umgebungsbedingungen eingesetzt werden kann.
• Elektromagnetische Verträglichkeit (EMV): Die Platine erfüllt die relevanten EMV-Standards, um ihre ordnungsgemäße Funktion bei elektromagnetischen Störungen durch andere Industriegeräte sicherzustellen und ihre eigenen elektromagnetischen Emissionen zu minimieren, die sich auf Geräte in der Nähe auswirken könnten. Es ist so konzipiert, dass es elektromagnetischen Feldern standhält, die von Motoren, Transformatoren und anderen elektrischen Komponenten erzeugt werden, die üblicherweise in Industrieumgebungen vorkommen, und die Signalintegrität und Kommunikationszuverlässigkeit aufrechterhält.

Physikalische Abmessungen und Montage

• Boardgröße: Die physikalischen Abmessungen des DS3800HMAC entsprechen in der Regel den Standardgrößen industrieller Steuerplatinen. Je nach Design und Formfaktor kann es eine Länge im Bereich von 8 bis 16 Zoll, eine Breite von 6 bis 12 Zoll und eine Dicke von 1 bis 3 Zoll haben. Diese Abmessungen sind so gewählt, dass sie in standardmäßige industrielle Schaltschränke oder Gehäuse passen und eine ordnungsgemäße Installation und Verbindung mit anderen Komponenten ermöglichen.
• Montagemethode: Es ist so konzipiert, dass es sicher in seinem vorgesehenen Gehäuse oder Gehäuse montiert werden kann. Es verfügt typischerweise über Befestigungslöcher oder -schlitze entlang seiner Kanten, um die Befestigung an den Montageschienen oder Halterungen im Schrank zu ermöglichen. Der Montagemechanismus ist so konzipiert, dass er den Vibrationen und mechanischen Belastungen standhält, die in Industrieumgebungen üblich sind, und sorgt dafür, dass die Platine während des Betriebs fest an ihrem Platz bleibt und stabile elektrische Verbindungen aufrechterhalten werden.

Anwendungen:DS3800HMAC

• Gasturbinensteuerung:
  • Überwachungs- und Steuerungsintegration: In Gasturbinenkraftwerken spielt der DS3800HMAC eine entscheidende Rolle bei der Integration der Überwachung verschiedener Parameter mit den Steuerfunktionen. Es empfängt Signale von einer Vielzahl von Sensoren wie Temperatursensoren in der Brennkammer, Drucksensoren in den Kraftstoffversorgungsleitungen und Vibrationssensoren an der Turbinenwelle. Diese Sensorsignale werden dann über die Medienzugriffsfunktionen der Platine an das Steuerungssystem übermittelt. Basierend auf diesen Informationen kann das Steuerungssystem Entscheidungen über Anpassungen der Kraftstoffeinspritzung, des Lufteinlasses und anderer Parameter treffen, um die Leistung der Turbine zu optimieren, die Effizienz aufrechtzuerhalten und einen sicheren Betrieb zu gewährleisten. Wenn beispielsweise die Temperatursensoren anzeigen, dass sich die Verbrennungstemperatur einem kritischen Niveau nähert, kann das durch den DS3800HMAC unterstützte Steuerungssystem den Kraftstofffluss reduzieren, um eine Überhitzung zu vermeiden.
  • Fernüberwachung und -diagnose: Mit seinen Kommunikationsschnittstellen ermöglicht der DS3800HMAC die Fernüberwachung von Gasturbinen. Betreiber können von einem zentralen Kontrollraum oder sogar von externen Standorten aus auf Echtzeitdaten über den Status der Turbine zugreifen. Dies ermöglicht die frühzeitige Erkennung potenzieller Probleme, wie beispielsweise abnormaler Vibrationsmuster oder Änderungen der Druckwerte. Techniker können die Daten dann aus der Ferne analysieren und entscheiden, ob eine Wartung vor Ort erforderlich ist oder ob Anpassungen über das Steuerungssystem vorgenommen werden können. Im Fehlerfall können die detaillierten Diagnoseinformationen der Platine dabei helfen, die Ursache schnell zu identifizieren und Korrekturmaßnahmen einzuleiten.
  • Netzintegration und Lastmanagement: Gasturbinen werden häufig zur Spitzenstromerzeugung und zur Unterstützung der Netzstabilität eingesetzt. Der DS3800HMAC hilft bei der Steuerung der Turbinenlast als Reaktion auf die Netznachfrage. Es kann mit den Netzleitsystemen kommunizieren und Signale über die benötigte Leistungsabgabe empfangen. Auf dieser Grundlage passt es den Betrieb der Turbine an die Lastanforderungen an und stellt gleichzeitig sicher, dass die Turbine innerhalb ihrer sicheren Betriebsgrenzen bleibt. Beispielsweise kann der Vorstand in Zeiten hoher Stromnachfrage die Leistungssteigerung der Turbine erleichtern, indem er die entsprechenden Anpassungen der Brennstoff- und Luftzufuhr koordiniert.
• Dampfturbinensteuerung:
  • Dampffluss- und Druckregulierung: In Dampfturbinenkraftwerken ist der DS3800HMAC unerlässlich für die Regulierung des Flusses und Drucks des in die Turbine eintretenden Dampfes. Es erfasst Signale von Druck- und Temperatursensoren entlang der Dampfzuleitungen und in der Dampfkammer. Mithilfe seiner Medienzugriffs- und Signalverarbeitungsfähigkeiten übermittelt es diese Daten an das Steuerungssystem, das dann die optimalen Positionen für die Dampfeinlassventile ermittelt. Durch die präzise Steuerung des Dampfstroms wird der Wirkungsgrad der Turbine maximiert und Probleme wie Wasserschläge oder übermäßige Belastung der Turbinenschaufeln können vermieden werden. Beispielsweise hilft die Platine bei der Inbetriebnahme oder beim Anpassen der Leistungsabgabe dabei, die Dampfventilöffnungen basierend auf den Echtzeit-Sensordaten stufenlos anzupassen.
  • Überwachung von Kondensatoren und Hilfssystemen: Der Vorstand beteiligt sich auch an der Überwachung des Kondensators und anderer Hilfssysteme der Dampfturbine. Es kann Signale von Sensoren empfangen, die das Vakuumniveau im Kondensator, die Temperatur des Kühlwassers und die Leistung von Pumpen überwachen. Basierend auf diesen Informationen kann das vom DS3800HMAC aktivierte Steuerungssystem Korrekturmaßnahmen ergreifen, wenn ungewöhnliche Bedingungen erkannt werden. Wenn beispielsweise das Vakuumniveau im Kondensator unter einen bestimmten Schwellenwert fällt, was auf ein mögliches Problem mit dem Kühlsystem hinweist, kann die Platine Maßnahmen zur Anpassung des Kühlwasserflusses oder zur Aktivierung von Reservepumpen auslösen, um die ordnungsgemäßen Betriebsbedingungen für die Dampfturbine aufrechtzuerhalten .
  • Vorbeugende Wartung und Leistungsoptimierung: Durch die kontinuierliche Überwachung verschiedener Parameter im Zusammenhang mit dem Betrieb der Dampfturbine unterstützt der DS3800HMAC die vorbeugende Wartung und Leistungsoptimierung. Es kann frühe Anzeichen von Verschleiß erkennen, wie etwa erhöhte Vibrationen der Turbinenwelle oder der Lager oder Änderungen des Temperaturprofils in kritischen Bereichen. Diese Daten werden verwendet, um Wartungsaktivitäten zu geeigneten Zeitpunkten zu planen, wodurch das Risiko unerwarteter Ausfälle verringert und die Gesamtlebensdauer und Effizienz der Dampfturbine verbessert wird.

Industrielle Fertigung

• Prozessantriebsanwendungen: In industriellen Fertigungsumgebungen, in denen Turbinen zum Antrieb mechanischer Prozesse eingesetzt werden, beispielsweise in Fabriken, in denen Dampfturbinen zum Antrieb großer Kompressoren zur Luftversorgung oder Gasturbinen zum Antrieb von Pumpen zur Flüssigkeitsübertragung eingesetzt werden, ist der DS3800HMAC von entscheidender Bedeutung, um den Betrieb der Turbine sicherzustellen eine Art und Weise, die den spezifischen Anforderungen der angetriebenen Ausrüstung entspricht. Es erleichtert die Kommunikation zwischen der Turbinensteuerung und den Sensoren und Aktoren der angetriebenen Maschine. In einer Chemieanlage beispielsweise, in der eine Dampfturbine einen Zentrifugalkompressor zur Gaskomprimierung antreibt, empfängt die Platine Signale im Zusammenhang mit den Druck- und Durchflussanforderungen des zu komprimierenden Gases und leitet diese Informationen an das Turbinensteuerungssystem weiter. Das Steuersystem passt dann die Leistungsabgabe und Drehzahl der Turbine entsprechend an, um das gewünschte Verdichtungsverhältnis und die gewünschte Durchflussrate aufrechtzuerhalten.
• Prozessintegration und -koordination: Der DS3800HMAC trägt auch dazu bei, den Betrieb der Turbine in den gesamten Industrieprozess zu integrieren. Es kann mit anderen Steuerungssystemen in der Fertigungsanlage kommunizieren, beispielsweise speicherprogrammierbaren Steuerungen (SPS) oder verteilten Steuerungssystemen (DCS), um Informationen über den Status, die Leistung und mögliche Probleme der Turbine auszutauschen. Dies ermöglicht eine nahtlose Koordination zwischen verschiedenen Teilen des Herstellungsprozesses und ermöglicht eine effizientere Produktion. In einem Automobilwerk beispielsweise, in dem eine Gasturbine verschiedene Produktionslinien mit Strom versorgt, kann die Platine Daten über die Verfügbarkeit und Leistungsabgabe der Turbine an das zentrale Steuerungssystem senden. Das zentrale Steuerungssystem kann diese Informationen dann nutzen, um die Ressourcenzuteilung zu optimieren und Wartungsaktivitäten zu planen, ohne die Produktion zu unterbrechen.

Erneuerbare Energie mit Turbinenintegration

• Kombikraftwerke: In Kombikraftwerken, die Gasturbinen mit Dampfturbinen kombinieren und häufig erneuerbare Energiequellen oder Abwärmerückgewinnungssysteme integrieren, ist der DS3800HMAC von entscheidender Bedeutung für die Koordinierung des Betriebs verschiedener Turbinenkomponenten. Es ermöglicht den Datenaustausch zwischen den Steuerungssystemen der Gas- und Dampfturbine und ermöglicht so eine Optimierung der Energieübertragung zwischen der Abgaswärme der Gasturbine und dem Dampferzeugungsprozess für die Dampfturbine. Es kann beispielsweise die Abgastemperatur und die Durchflussrate der Gasturbine an das Dampfturbinensteuersystem übermitteln, das dann den Betrieb des Abhitzedampferzeugers (HRSG) anpasst, um die Dampfproduktion für die Dampfturbine zu maximieren. Dies verbessert den Gesamtwirkungsgrad und die Leistungsausbeute des GuD-Kraftwerks.
• Turbinenhybridisierung und Energiespeicherung: In einigen fortgeschrittenen Anwendungen, bei denen Gas- oder Dampfturbinen mit Energiespeichersystemen (z. B. Batterien oder Schwungrädern) kombiniert werden, um Leistungsschwankungen zu bewältigen und die Netzstabilität zu verbessern, kann der DS3800HMAC mit den Energiespeicher-Steuerungssystemen verbunden werden. Es kann Signale im Zusammenhang mit der Netznachfrage, dem Energiespeicherniveau und der Turbinenleistung empfangen, um Entscheidungen darüber zu treffen, wann Energie gespeichert oder abgegeben werden soll und wie der Betrieb der Turbine zur Unterstützung des Netzes angepasst werden muss. Beispielsweise kann die Platine in Zeiten geringer Netznachfrage die Turbine steuern, um die Leistungsabgabe zu reduzieren und überschüssige Energie zum Laden des Energiespeichersystems umzuleiten. Wenn dann die Netznachfrage steigt, kann es die gespeicherte Energie nutzen, um die Leistung zu steigern und gleichzeitig den Betrieb der Turbine entsprechend anzupassen.

Gebäudemanagement und Kraft-Wärme-Kopplung

• Kraft-Wärme-Kopplungssysteme: In Kraft-Wärme-Kopplungssystemen (KWK), die in Gewerbegebäuden, Krankenhäusern oder Industriegeländen installiert sind, wird der DS3800HMAC verwendet, um den Betrieb der Gas- oder Dampfturbine zu steuern und gleichzeitig Strom und Nutzwärme zu erzeugen. Es koordiniert die Kommunikation zwischen dem Turbinensteuerungssystem und den Heizungs-, Lüftungs- und Klimaanlagen (HLK) des Gebäudes sowie anderen energieverbrauchenden Systemen. In einem Krankenhaus mit einem KWK-System kann der Vorstand beispielsweise die Leistung der Turbine anpassen, um sicherzustellen, dass ausreichend Strom für wichtige medizinische Geräte vorhanden ist und gleichzeitig heißes Wasser oder Dampf für Heiz- und Sterilisationszwecke bereitgestellt wird. Es überwacht den Strom- und Wärmebedarf der Anlage und nimmt die notwendigen Anpassungen vor, um die Gesamtenergienutzung zu optimieren und die Abhängigkeit von externen Energiequellen zu verringern.
• Gebäudeenergiemanagement: Der DS3800HMAC kann auch mit dem Energiemanagementsystem (EMS) des Gebäudes kommunizieren. Es liefert Daten zur Leistung, Energieabgabe und Effizienz der Turbine an das EMS, das diese Informationen dann für allgemeine Energieoptimierungsstrategien nutzen kann. Beispielsweise kann das EMS die Daten des DS3800HMAC verwenden, um Entscheidungen darüber zu treffen, wann der Stromerzeugung für die Nutzung vor Ort Vorrang vor der Einspeisung von überschüssigem Strom in das Netz eingeräumt werden soll, abhängig von Faktoren wie Strompreisen, Gebäudebelegung und Heiz-/Kühlbedarf.

Anpassung: DS3800HMAC

• • Anpassung des Steueralgorithmus: Abhängig von den einzigartigen Eigenschaften der Turbinenanwendung und dem industriellen Prozess, in den sie integriert ist, kann die Firmware des DS3800HMAC angepasst werden, um spezielle Steuerungsalgorithmen zu implementieren. Beispielsweise können in einer Gasturbine, die zur Spitzenstromerzeugung bei schnellen Lastwechseln eingesetzt wird, kundenspezifische Algorithmen entwickelt werden, um die Reaktionszeit für die Anpassung des Kraftstoffdurchflusses und des Lufteinlasses zu optimieren. Diese Algorithmen können Faktoren wie die spezifischen Leistungskurven der Turbine, die erwartete Häufigkeit von Lastschwankungen und die gewünschten Leistungssteigerungsraten berücksichtigen. In einer Dampfturbine mit einem speziellen Design für industrielle Prozesswärmeanwendungen kann die Firmware so programmiert werden, dass sie bei der Steuerung der Dampfeinlassventile basierend auf den spezifischen Wärmeanforderungen des angeschlossenen Prozesses der Stabilität des Dampfdrucks Vorrang vor der Leistungsabgabe einräumt.
  • Anpassung der Fehlererkennung und -behandlung: Die Firmware kann so konfiguriert werden, dass sie bestimmte Fehler individuell erkennt und darauf reagiert. Verschiedene Turbinenmodelle oder Betriebsumgebungen können unterschiedliche Fehlermodi oder Komponenten aufweisen, die anfälliger für Probleme sind. In einer Gasturbine, die beispielsweise in einer staubigen Umgebung betrieben wird, kann die Firmware so programmiert werden, dass sie den Druckabfall des Luftfilters genau überwacht und Warnungen oder automatische Korrekturmaßnahmen auslöst, wenn der Druckabfall einen bestimmten Schwellenwert überschreitet, was auf eine mögliche Verstopfung hinweist, die die Verbrennungseffizienz beeinträchtigen könnte. In einer Dampfturbine, in der bestimmte Lager kritisch sind und in der Vergangenheit temperaturbedingte Probleme aufgetreten sind, kann die Firmware angepasst werden, um eine empfindlichere Temperaturüberwachung und sofortige Abschalt- oder Lastreduzierungsprotokolle zu implementieren, wenn ungewöhnliche Temperaturanstiege festgestellt werden.
  • Anpassung des Kommunikationsprotokolls: Zur Integration in bestehende industrielle Steuerungssysteme, die möglicherweise unterschiedliche Kommunikationsprotokolle verwenden, kann die Firmware des DS3800HMAC aktualisiert werden, um zusätzliche oder spezielle Protokolle zu unterstützen. Wenn ein Kraftwerk über Altgeräte verfügt, die über ein älteres serielles Protokoll wie RS232 mit spezifischen benutzerdefinierten Einstellungen kommunizieren, kann die Firmware geändert werden, um einen nahtlosen Datenaustausch mit diesen Systemen zu ermöglichen. In einem modernen Setup, das auf die Integration mit Cloud-basierten Überwachungsplattformen oder Industrie 4.0-Technologien abzielt, kann die Firmware so erweitert werden, dass sie mit Protokollen wie MQTT (Message Queuing Telemetry Transport) oder OPC UA (OPC Unified Architecture) für effiziente Fernüberwachung und Datenanalyse funktioniert und Steuerung durch externe Systeme.
  • Anpassung der Datenverarbeitung und Analyse: Die Firmware kann angepasst werden, um spezifische Datenverarbeitungs- und Analyseaufgaben auszuführen, die für die Anwendung relevant sind. In einem Kombikraftwerk, in dem die Optimierung der Interaktion zwischen Gas- und Dampfturbinen von entscheidender Bedeutung ist, kann die Firmware so programmiert werden, dass sie die Effizienz der Abgaswärmerückgewinnung auf der Grundlage von Signalen von Temperatur- und Durchflusssensoren an beiden Turbinen analysiert. Es kann wichtige Leistungsindikatoren berechnen, wie z. B. die Gesamtenergieumwandlungseffizienz des kombinierten Zyklus, und Erkenntnisse liefern, damit Betreiber fundierte Entscheidungen über die Anpassung von Betriebsparametern treffen können. In einem Gebäude-KWK-System kann die Firmware den Strom- und Wärmebedarf des Gebäudes im Laufe der Zeit analysieren und den Betrieb der Turbine entsprechend anpassen, um das Gleichgewicht zwischen Stromerzeugung und Wärmeerzeugung zu optimieren.

Hardware-Anpassung

• Anpassung der Eingabe-/Ausgabe-Konfiguration (E/A).:
  • Anpassung des Analogeingangs: Abhängig von den in einer bestimmten Turbinenanwendung verwendeten Sensortypen können die analogen Eingangskanäle des DS3800HMAC individuell angepasst werden. Wenn ein spezieller Temperatursensor mit einem nicht standardmäßigen Spannungsausgangsbereich installiert wird, um die Temperatur einer kritischen Komponente in der Turbine zu messen, können der Platine zusätzliche Signalaufbereitungsschaltungen wie kundenspezifische Widerstände, Verstärker oder Spannungsteiler hinzugefügt werden. Diese Anpassungen stellen sicher, dass die einzigartigen Sensorsignale ordnungsgemäß erfasst und von der Platine verarbeitet werden. In ähnlicher Weise können in einer Dampfturbine mit speziell entwickelten Durchflussmessern mit spezifischen Ausgangseigenschaften die Analogeingänge so konfiguriert werden, dass sie die entsprechenden Spannungs- oder Stromsignale genau verarbeiten.
  • Anpassung der digitalen Ein-/Ausgänge: Die digitalen Ein- und Ausgangskanäle können so angepasst werden, dass sie mit bestimmten digitalen Geräten im System verbunden werden. Wenn die Anwendung den Anschluss kundenspezifischer digitaler Sensoren oder Aktoren mit besonderen Spannungspegeln oder Logikanforderungen erfordert, können zusätzliche Pegelumsetzer oder Pufferschaltungen integriert werden. Beispielsweise können in einer Gasturbine mit einem speziellen Überdrehzahlschutzsystem, das digitale Komponenten mit spezifischen elektrischen Eigenschaften für erhöhte Zuverlässigkeit verwendet, die digitalen I/O-Kanäle des DS3800HMAC geändert werden, um eine ordnungsgemäße Kommunikation mit diesen Komponenten sicherzustellen. In einem Dampfturbinen-Steuerungssystem mit nicht standardmäßiger digitaler Logik zur Betätigung bestimmter Ventile kann der digitale I/O entsprechend angepasst werden.
  • Leistungsaufnahme Benutzerdefinierte industrielle Einstellungen mit Anpassung: Bei nicht standardmäßigen Netzteilkonfigurationen kann die Leistungsaufnahme des DS3800HMAC angepasst werden. Wenn eine Anlage über eine Stromquelle mit einer anderen Spannungs- oder Stromstärke verfügt als die typischen Stromversorgungsoptionen, die die Platine normalerweise akzeptiert, können Leistungsaufbereitungsmodule wie DC-DC-Wandler oder Spannungsregler hinzugefügt werden, um sicherzustellen, dass die Platine eine stabile und angemessene Stromversorgung erhält. Beispielsweise können in einer Offshore-Stromerzeugungsanlage mit komplexen Stromversorgungssystemen, die Spannungsschwankungen und harmonischen Verzerrungen ausgesetzt sind, maßgeschneiderte Stromeingangslösungen implementiert werden, um den DS3800HMAC vor Spannungsspitzen zu schützen und seinen zuverlässigen Betrieb sicherzustellen.
• Zusatzmodule und Erweiterungen:
  • Erweiterte Überwachungsmodule: Um die Diagnose- und Überwachungsfähigkeiten des DS3800HMAC zu verbessern, können zusätzliche Sensormodule hinzugefügt werden. In einer Gasturbine, bei der eine detailliertere Überwachung des Schaufelzustands gewünscht wird, können zusätzliche Sensoren wie Schaufelspitzenabstandssensoren integriert werden, die den Abstand zwischen den Turbinenschaufelspitzen und dem Gehäuse messen. Diese zusätzlichen Sensordaten können dann von der Platine verarbeitet und für eine umfassendere Zustandsüberwachung und Frühwarnung vor potenziellen Blattproblemen verwendet werden. In einer Dampfturbine können Sensoren zum Erkennen früher Anzeichen einer Dampfpfaderosion, wie etwa Partikeldetektoren im Dampfstrom oder fortschrittliche Vibrationssensoren am Turbinengehäuse, hinzugefügt werden, um mehr Informationen für die vorbeugende Wartung bereitzustellen und die Lebensdauer der Turbine zu optimieren.
  • Kommunikationserweiterungsmodule: Wenn das Industriesystem über eine ältere oder spezielle Kommunikationsinfrastruktur verfügt, mit der der DS3800HMAC eine Schnittstelle herstellen muss, können benutzerdefinierte Kommunikationserweiterungsmodule hinzugefügt werden. Dies könnte die Integration von Modulen zur Unterstützung älterer serieller Kommunikationsprotokolle umfassen, die in einigen Einrichtungen noch verwendet werden, oder das Hinzufügen drahtloser Kommunikationsfunktionen für die Fernüberwachung in schwer zugänglichen Bereichen der Anlage oder für die Integration mit mobilen Wartungsteams. In einer verteilten Stromerzeugungsanlage mit mehreren über ein großes Gebiet verteilten Turbinen können drahtlose Kommunikationsmodule zum DS3800HMAC hinzugefügt werden, um es Betreibern zu ermöglichen, den Status verschiedener Turbinen aus der Ferne zu überwachen und von einem zentralen Kontrollraum oder vor Ort mit den Platinen zu kommunizieren Inspektionen.

Anpassung basierend auf Umgebungsanforderungen

• Gehäuse- und Schutzanpassung:
  • Anpassung an raue Umgebungen: In Industrieumgebungen, die besonders rau sind, wie z. B. mit hohem Staubgehalt, hoher Luftfeuchtigkeit, extremen Temperaturen oder chemischer Belastung, kann das physische Gehäuse des DS3800HMAC individuell angepasst werden. Um den Schutz vor Korrosion, Staubeintritt und Feuchtigkeit zu verbessern, können spezielle Beschichtungen, Dichtungen und Dichtungen hinzugefügt werden. Beispielsweise kann in einem Wüstenkraftwerk, in dem Staubstürme häufig vorkommen, das Gehäuse mit verbesserten Staubschutzfunktionen und Luftfiltern ausgestattet werden, um die internen Komponenten der Platine sauber zu halten. In einer chemischen Verarbeitungsanlage, in der die Gefahr von Chemikalienspritzern und -dämpfen besteht, kann das Gehäuse aus Materialien hergestellt werden, die gegen chemische Korrosion beständig sind, und abgedichtet werden, um zu verhindern, dass schädliche Substanzen in die internen Komponenten der Steuerplatine gelangen.
  • Anpassung des Wärmemanagements: Abhängig von den Umgebungstemperaturbedingungen der industriellen Umgebung können maßgeschneiderte Wärmemanagementlösungen integriert werden. In einer Anlage in einem heißen Klima, in der die Steuerplatine möglicherweise über längere Zeiträume hohen Temperaturen ausgesetzt ist, können zusätzliche Kühlkörper, Kühlventilatoren oder sogar Flüssigkeitskühlsysteme (falls zutreffend) in das Gehäuse integriert werden, um das Gerät in seinem Inneren zu halten optimaler Betriebstemperaturbereich. In einem Kaltklimakraftwerk können Heizelemente oder Isolierungen hinzugefügt werden, um sicherzustellen, dass der DS3800HMAC auch bei Minusgraden zuverlässig startet und arbeitet.

Anpassung an spezifische Industriestandards und -vorschriften

• Compliance-Anpassung:
  • Anforderungen an Kernkraftwerke: In Kernkraftwerken, die extrem strenge Sicherheits- und Regulierungsstandards haben, kann der DS3800HMAC an diese spezifischen Anforderungen angepasst werden. Dies kann die Verwendung strahlungsgehärteter Materialien und Komponenten, die Durchführung spezieller Test- und Zertifizierungsprozesse zur Gewährleistung der Zuverlässigkeit unter nuklearen Bedingungen und die Implementierung redundanter oder ausfallsicherer Funktionen zur Einhaltung der hohen Sicherheitsanforderungen der Branche umfassen. In einem nuklear betriebenen Marineschiff oder einer Anlage zur Kernenergieerzeugung müsste die Steuerplatine beispielsweise strenge Sicherheits- und Leistungsstandards erfüllen, um den sicheren Betrieb der Systeme zu gewährleisten, die für die Eingangssignalverarbeitung und -steuerung in der Turbine auf den DS3800HMAC angewiesen sind oder andere relevante Anwendungen.
  • Luft- und Raumfahrtnormen: Bei Anwendungen in der Luft- und Raumfahrt gelten aufgrund der kritischen Natur des Flugzeugbetriebs besondere Vorschriften hinsichtlich Vibrationstoleranz, elektromagnetischer Verträglichkeit (EMV) und Zuverlässigkeit. Der DS3800HMAC kann an diese Anforderungen angepasst werden. Beispielsweise muss es möglicherweise modifiziert werden, um über verbesserte Schwingungsisolationsfunktionen und einen besseren Schutz vor elektromagnetischen Störungen zu verfügen, um einen zuverlässigen Betrieb während des Fluges zu gewährleisten. In einem Flugzeug-Hilfstriebwerk (APU), das eine Turbine zur Stromerzeugung verwendet und eine Eingangssignalverarbeitung für seine Steuerungssysteme benötigt, müsste die Platine strenge Luftfahrtstandards für Qualität und Leistung einhalten, um die Sicherheit und Effizienz der APU zu gewährleisten zugehörigen Systeme.
