General Electric DS3800HLOC Hilfsoberflächenbildschirm für industrielle Anwendungen

Produktbeschreibung:DS3800HLOC

Funktionsbeschreibung

Betriebs- und Umweltbeschreibung

Eigenschaften:DS3800HLOC

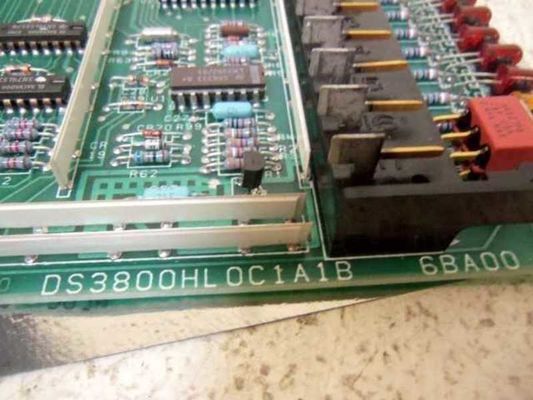

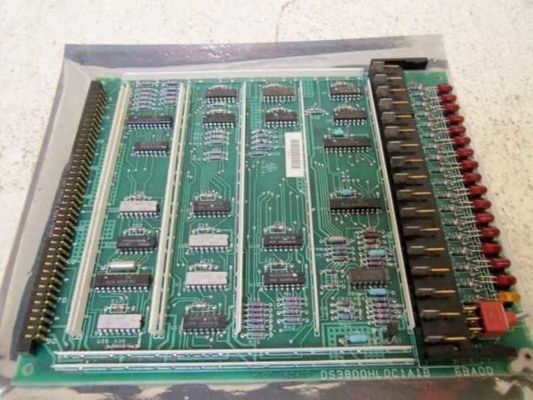

• Festiges Gebäude: Die Platte wird über ihre Oberfläche mit mehreren Plattenverstärkern, einschließlich Schienen entlang der oberen und unteren Kanten und über die Oberfläche, verhärtet.Diese Verstärker teilen das Brett in gleiche Abschnitte, die Stabilität und Unterstützung der darauf montierten Komponenten gewährleistet.

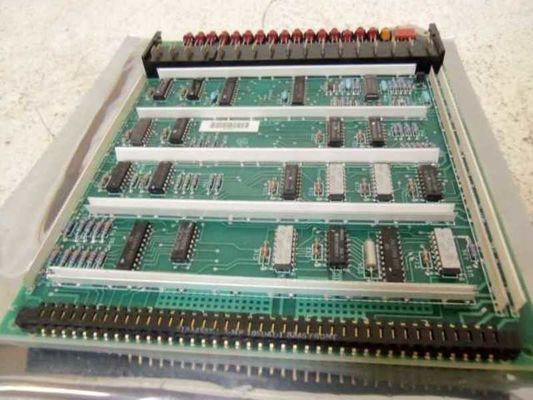

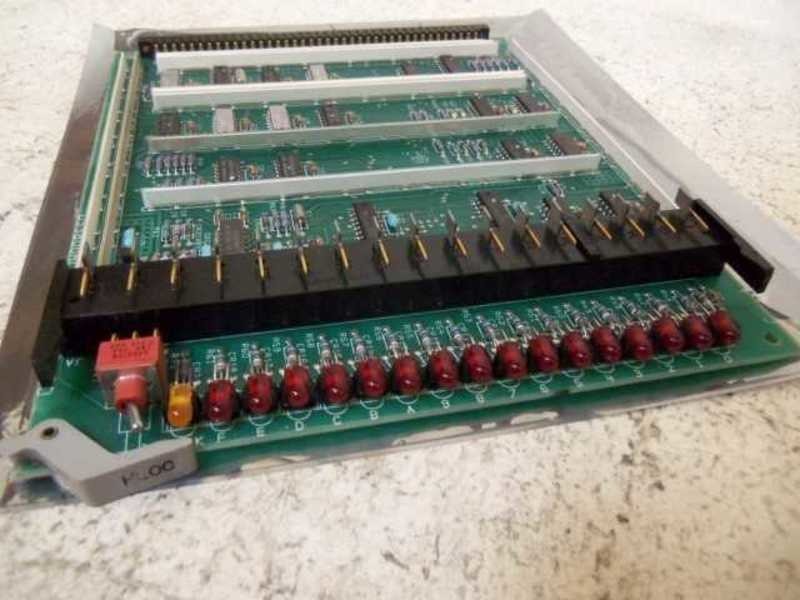

• Steckverbinder und LEDsAuf der Vorderseite befindet sich eine große Einheit mit 17 LEDs, von denen 16 rot und die letzte gelb sind..An einem Ende der LED-Leitung befindet sich auch ein Schalter.
• Klemmen für die Absaugung: An den vorderen Ecken der Platte befinden sich zwei Abtriebsklemmen, die den Technikern helfen, die Platte an begrenzten Stellen zu installieren oder zu entfernen.

• Funktionsmerkmale

• Logische Ausgabefunktion: Als Logik-Ausgangs-Schaltplatte ist sie für die Umwandlung der Logiksignale im System in tatsächliche Ausgangssignale zur Steuerung des Betriebs von externen Geräten zuständig.Sicherstellung des normalen Betriebs des Mark IV Speedtronic-Systems und der angeschlossenen Industrieanlagen.
• Kompatibilität und Integration: Es ist integraler Bestandteil des Mark IV Speedtronic-Systems und ist so konzipiert, dass es vollständig mit anderen Komponenten des Systems wie Mikroprozessoren, Sensoren und anderen Leiterplatten kompatibel ist.eine nahtlose Integration und einen koordinierten Betrieb ermöglichen.
• Redundanz und Zuverlässigkeit: Das Mark IV-System, bei dem der DS3800HLOC verwendet wird, verfügt über ein dreimal modulares, redundantes Design und eine Online-Diagnostik.und der DS3800HLOC profitiert ebenfalls von diesem redundanten Design, was seine Zuverlässigkeit und Stabilität erhöht.

• Komponenten- und Schaltkreismerkmale

• Verschiedene Bestandteile: Die Platine ist mit verschiedenen integrierten Schaltungen, Widerständen, Kondensatoren und Dioden ausgestattet.Diese Komponenten werden sorgfältig ausgewählt und angeordnet, um die notwendige Schaltung zu bilden, um die logische Ausgabefunktion auszuführen.
• Konforme Beschichtung: Das PCB hat eine konforme Beschichtung, die vor Umwelteinflüssen wie Feuchtigkeit, Staub und Chemikalien schützt.Gewährleistung der langfristigen Zuverlässigkeit und Stabilität der Platte in rauen Industrieumgebungen.

Technische Parameter:DS3800HLOC

• Eingangsspannung: Es arbeitet in der Regel innerhalb eines bestimmten Spannungsbereichs von Gleichstrom (Gleichstrom).mit einer Leistung von mehr als 50 W und.
• Ausgangsspannung: Bei der Ausstrahlung von Signalen zum Antrieb externer Geräte können die Ausgangsspannungsstufen je nach Last und je nach spezifischen Ausgangskanälen variieren.Es kann logische Hoch- und Logische Niederspannungen erzeugen, die mit Standard-TLL- (Transistor-Transistor-Logik) oder CMOS- (Complementary Metal-Oxide-Semiconductor) Logikstufen kompatibel sindFür TTL könnte ein logisches Hoch um 2,4 V bis 5 V liegen und ein logisches Tief um 0 V bis 0,4 V.

2. Signalverarbeitung

• Signalfrequenz: Es kann digitale Signale mit Frequenzen im Bereich von mehreren Kilohertz (kHz) bis zu zehn Kilohertz verarbeiten.Dies ermöglicht es, die sich schnell verändernden Logiksignale aus der zentralen Rechenanlage des Steuerungssystems zu verarbeiten und sie zeitnah in geeignete Ausgangssignale umzuwandeln.
• Signalverzögerung: Es gibt eine gewisse Signalverbreitungsverzögerung von dem Zeitpunkt an, an dem ein Eingangssignal empfangen wird, bis das entsprechende Ausgangssignal erzeugt wird.Diese Verzögerung beträgt typischerweise Nanosekunden bis Mikrosekunden, abhängig von der Komplexität der internen Schaltkreise und dem spezifischen Signalweg,um sicherzustellen, dass die Reaktionszeit des gesamten Kontrollsystems für industrielle Anwendungen innerhalb akzeptabler Grenzwerte bleibt.

3. Ladekapazität

• Ausgangsstromkapazität: Jeder Ausgangskanal des DS3800HLOC hat eine definierte maximale Stromtragfähigkeit. Zum Beispiel kann er bis zu 20mA (Milliampere) Strom pro Ausgangspin liefern.Dies bestimmt die Arten von externen Lasten, die es direkt fahren kannBei schwereren Lasten wie größeren Relais oder Elektronen sind möglicherweise zusätzliche Treiberkreise oder Relais in Verbindung mit den Ausgängen der Platine erforderlich.
• Impedanzgleichstellung: Die Ausgangsschaltkreise der Platine sind so konstruiert, dass sie entsprechende Impedanzmerkmale aufweisen, die mit der Eingangsimpedanz der externen Geräte übereinstimmen, mit denen sie verbunden ist.Dies hilft, die Effizienz der Signalübertragung zu maximieren und die Signalreflexionen zu minimieren, die zu Signalverzerrungen oder einem falschen Betrieb führen könnten.

4. Umwelttoleranz

• Betriebstemperatur: Es kann in einem Temperaturbereich von typischerweise -20°C bis +60°C (-4°F bis +140°F) arbeiten.ob es in einem relativ kühlen Kontrollraum eines Kraftwerks oder in einem wärmeren Bereich in der Nähe von Industrieanlagen ist.
• Feuchtigkeitsverträglichkeit: Es ist so konzipiert, dass es einer relativen Luftfeuchtigkeit von etwa 10% bis 90% (nicht kondensierbar) standhält.Dies schützt das Board vor Feuchtigkeitsproblemen wie Korrosion von Komponenten oder Kurzschlüssen durch Kondensation.
• Schwingungswiderstand: Der DS3800HLOC ist mechanisch schwingungsbeständig und kann Schwingungen mit Amplituden und Frequenzen aushalten, die typischerweise in industriellen Umgebungen vorkommen.wie die von nahegelegenen rotierenden Maschinen oder während des Transports von Ausrüstungen, ohne dass sich Komponenten lösen oder die Platine elektrische Störungen erleidet.

5. Datenkommunikation

• Kommunikationsprotokoll: Es entspricht den spezifischen Kommunikationsprotokollen, die im Mark IV Speedtronic-System für den Datenaustausch und Signalverkehr mit anderen Platinen und Komponenten festgelegt wurden.Dies kann parallele oder serielle Datenübertragungsmethoden beinhalten, je nach den spezifischen Anforderungen der internen Architektur des Systems.
• Datenübertragungsrate: Bei der Kommunikation mit anderen SystemteilenSie kann Datenübertragungsraten unterstützen, die ausreichen, um die allgemeinen Anforderungen an die Steuerung und Überwachung der Turbine oder des Industrieprozesses, an dem sie beteiligt ist, zu erfüllen.Zum Beispiel kann es eine Datenübertragungsrate in der Größenordnung von mehreren Megabits pro Sekunde (Mbps) für bestimmte kritische Datenaustausch haben.

Anwendungen:DS3800HLOC

• Steuerung der Gasturbine: In Gasturbinenkraftwerken ist der DS3800HLOC für die präzise Steuerung mehrerer Aspekte des Betriebs der Turbine von entscheidender Bedeutung.Es nimmt die Logiksignale vom Steuerungssystem und wandelt sie in Ausgänge um, um Funktionen wie Kraftstoffeinspritzsysteme zu verwalten.Es kann beispielsweise das Öffnen und Schließen von Brennstoffventilen steuern, um die Brennstoffmenge in die Verbrennungskammer zu regulieren.Sicherstellung des Betriebs der Turbine auf der gewünschten Leistung und EffizienzEs hilft auch bei der Koordinierung des Betriebs von Lufteinlasssystemen, z. B. bei der Anpassung der Einlassleitflächen, um die Luft-Treibstoffmischung für die Verbrennung zu optimieren.Es spielt eine Rolle bei der Überwachung und Reaktion auf verschiedene Parameter wie Temperatur- und Drucksensoren in der Turbine, die es Sicherheits- und Schutzmechanismen ermöglichen, Überhitzung oder andere kritische Ausfälle zu verhindern.
• Steuerung der Dampfturbine: In Dampfturbinenanwendungen kann es zur Steuerung von Dampfzufuhrventilen verwendet werden.Es bestimmt, wann und wie viel Dampf in die Turbine gelangen soll, um den Rotor mit der richtigen Geschwindigkeit zu antreiben und die erforderliche elektrische Leistung zu erzeugenEs ist auch an der Steuerung von Kondensatorsystemen und anderen Hilfskomponenten im Zusammenhang mit dem Dampfzyklus beteiligt und sorgt so für einen reibungslosen und effizienten Betrieb der Dampfturbinenanlage.

Industrieerzeugung

• Prozesskontrolle in Raffinerien: In Ölraffinerien, in denen komplexe Prozesse ständig laufen, ist der DS3800HLOC an der Steuerung von Pumpen, Ventilen und Heizungen beteiligt.Es kann den Fluss von Rohöl oder raffinierten Produkten durch Rohrleitungen steuern, indem die entsprechenden Ventile betätigt werden.Es kann auch die Temperatur der Heizungselemente in Destillationskolonnen oder Reaktoren regulieren, indem es Signale an die Heizungssysteme sendet.Hilfe bei der Aufrechterhaltung der für verschiedene chemische Verfahren erforderlichen präzisen Bedingungen.
• Automatisierte Produktionslinien: In Fertigungsanlagen wie Automobil- oder Elektronikfabriken kann es zur Steuerung von Roboterarmen, Förderbändern und anderen automatisierten Geräten verwendet werden.Es kann Signale an Roboterarme senden, um spezifische Montageaufgaben auszuführen, wie z.B. Komponenten aufzuheben und in die richtigen Positionen auf einem Produkt zu stellen.Es kann auch die Geschwindigkeit und Richtung der Förderbänder steuern, um den reibungslosen Materialfluss entlang der Produktionslinie zu gewährleisten, die Gesamtproduktionseffizienz und die Produktqualität zu verbessern.

Integration erneuerbarer Energien

• Steuerung von Windkraftanlagen (in Hybridsystemen): Bei einigen Hybrid-Stromerzeugungseinrichtungen, die Windenergie mit anderen Quellen wie Gasturbinen kombinieren,Das DS3800HLOC kann Teil des Steuerungssystems sein, das die Wechselwirkung zwischen verschiedenen Energiequellen steuert.Es kann dazu beitragen, den Betrieb der Gasturbine anhand der Verfügbarkeit und Leistung der Windturbine anzupassen.Sie kann der Gasturbine signalisieren, dass sie ihre Leistung erhöht, um den Gesamtenergiebedarf des Netzes oder der lokalen Anlage zu decken.Es kann auch an der Koordinierung der Anbindung und Trennung der Windkraftanlage vom Stromnetz beteiligt sein, um eine stabile Stromversorgung zu gewährleisten und die elektrische Ausrüstung zu schützen.

Luft- und Raumfahrt (in Bodenversuchen)

• Prüfbetten für Motoren: Im Luft- und Raumfahrtbereich kann das DS3800HLOC bei Bodenprüfungen von Flugzeugmotoren (sowohl Jet- als auch Turboprop-Motoren) in den Steuerungssystemen des Prüfstandes verwendet werden.Es hilft bei der Simulation verschiedener Flugbedingungen durch die Steuerung von Motorparametern wie TreibstoffflussDies erlaubt es den Ingenieuren, die Leistung und Zuverlässigkeit der Motoren gründlich zu bewerten, bevor sie auf dem eigentlichen Flugzeug installiert werden,Sicherstellung der Einhaltung der strengen Sicherheits- und Leistungsanforderungen der Luftfahrtindustrie.

Anpassung: DS3800HLOC

• Programmierbare Logik: Die interne Logik des Boards kann häufig durch Softwareprogrammierung bis zu einem gewissen Grad angepasst werden.Ingenieure können die spezifischen Algorithmen und Funktionen konfigurieren, die die Art und Weise regeln, wie die Eingangslogiksignale verarbeitet und in Ausgangssignale übersetzt werden. beispielsweise bei einer Gasturbinenanwendung, je nach den spezifischen Konstruktions- und Leistungsziele eines bestimmten Turbinenmodells,die Logik zur Steuerung der Öffnungen der Brennstoffventile auf der Grundlage unterschiedlicher Betriebsbedingungen (z. B. unterschiedliche Lastbedarfe)Dies ermöglicht die Anpassung des Verhaltens des DS3800HLOC zur Optimierung des Betriebs der von ihm gesteuerten Ausrüstung.
• Anpassung des Kommunikationsprotokolls: In einigen Fällen können die Kommunikationsprotokolle, mit denen das Board mit anderen Komponenten des Mark IV-Systems oder externen Geräten interagiert, angepasst werden.Dies könnte die Art und Weise ändern, wie Daten gesendet und empfangen werden, vielleicht um mit einem neuen Sensor- oder Aktortyp zu integrieren, der einen etwas anderen Kommunikationsstandard aufweist.wenn eine Anlage auf eine neue Generation von Temperatursensoren mit einem anderen seriellen Kommunikationsformat aufsteigt, kann der DS3800HLOC möglicherweise so angepasst werden, dass er effektiv mit ihnen kommunizieren kann.

2. Anpassung auf Hardware-Ebene

• Ausgangskanalkonfiguration: Die physikalischen Ausgangskanäle der Platte können in Bezug auf ihre Funktionalität und Tragfähigkeit angepasst werden.wenn eine bestimmte industrielle Anwendung eine höhere Stromleistung in bestimmten Kanälen erfordert, um größere Magnetmaschinen oder Motoren direkt anzutreiben, können während des Herstellungs- oder Anpassungsprozesses zusätzliche Leistungsverstärkungskomponenten zu diesen spezifischen Kanälen hinzugefügt werden.Sie können deaktiviert oder für andere Funktionen wie die Bereitstellung von Diagnosesignalen oder die Verwendung in einer redundanten Backup-Konfiguration verwendet werden..
• Komponentenwahl und Upgrades: Abhängig von den Umgebungsbedingungen und den Leistungsanforderungen der Anwendung kann die Auswahl der elektronischen Komponenten auf der Platine angepasst werden.in einer hochtemperaturen Umgebung wie einem Wüstenkraftwerk, können Komponenten mit höherer Temperaturverträglichkeit gewählt werden, um die Standardkomponenten zu ersetzen.auf dem DS3800HLOC können verbesserte integrierte Schaltungen oder Kondensatoren mit verbesserten Leistungsmerkmalen eingebaut werden.

3. Benutzeroberfläche und Montage

• Verbindungsarten und Platzierung: Die auf der Platine verwendeten Steckverbinder können angepasst werden, um der vorhandenen Verkabelungsinfrastruktur zu entsprechen oder eine bequemere Schnittstelle zu bestimmten externen Geräten herzustellen.wenn eine Anlage ihr Steuerungssystem nachrüstet und einen bestimmten Stil von Industrieanschlüssen bevorzugt, kann der DS3800HLOC mit diesen Anschlüssen anstelle der Standardanschlüsse hergestellt werden.die Anbringung der Steckverbinder auf dem Brett kann so eingestellt werden, dass sie besser in den verfügbaren Raum im Steuerfach passen oder die Verkabelung vereinfacht wird, um die Wartung und Installation zu erleichtern.
• Montageoptionen: Die physikalische Montage des Boards kann ebenfalls angepasst werden, um in eine bestimmte Art von Rack oder Gehäuse, die in einer bestimmten industriellen Umgebung verwendet wird, zu passen.Dies könnte eine Änderung der Größe, Form oder Montage von Löchern auf der Platine, um eine ordnungsgemäße und sichere Einfügung in das Geräteshäuschen zu gewährleisten, wodurch es den Technikern erleichtert wird, die Platine bei Bedarf zu installieren und zu entfernen.

4. Anpassung für Redundanz und Backup

• Überflüssiges Systemdesign: Bei kritischen Anwendungen wie der Stromerzeugung, bei denen die Systemzuverlässigkeit von größter Bedeutung ist, kann der DS3800HLOC angepasst werden, um Teil einer redundanten oder Backup-Systemkonfiguration zu sein.Dies könnte die Duplizierung bestimmter Schlüsselfunktionen oder die Verwendung zusätzlicher Platinen im Standby-Modus beinhalten, die im Falle eines Primärplatenausfalls schnell übernehmen können. The logic for switching between the primary and backup boards and how they communicate and synchronize with each other can be customized to meet the specific requirements of the application and ensure seamless operation without interrupting the overall industrial process.

Unterstützung und Dienstleistungen:DS3800HLOC

Unser technisches Produkt-Support-Team steht Ihnen bei allen Fragen oder Problemen zur Verfügung.

• 24/7 technischer Support per Telefon oder E-Mail
• Unterstützung vor Ort bei komplexen Fragen
• Ferntechnische Unterstützung für softwarebezogene Probleme
• Regelmäßige Software-Updates und Patches
• Online-Wissensdatenbank und Gemeinschaftsforum

Wir sind stolz darauf, einen hervorragenden Kundenservice zu bieten und sicherzustellen, dass unsere Produkte für unsere Kunden reibungslos funktionieren.Bitte zögern Sie nicht, sich an unser technisches Support-Team zu wenden..
