General Electric DS3800HPBD Hilfsoberflächen-Panel Das ultimative industrielle Werkzeug

Produktbeschreibung: DS3800HPBD

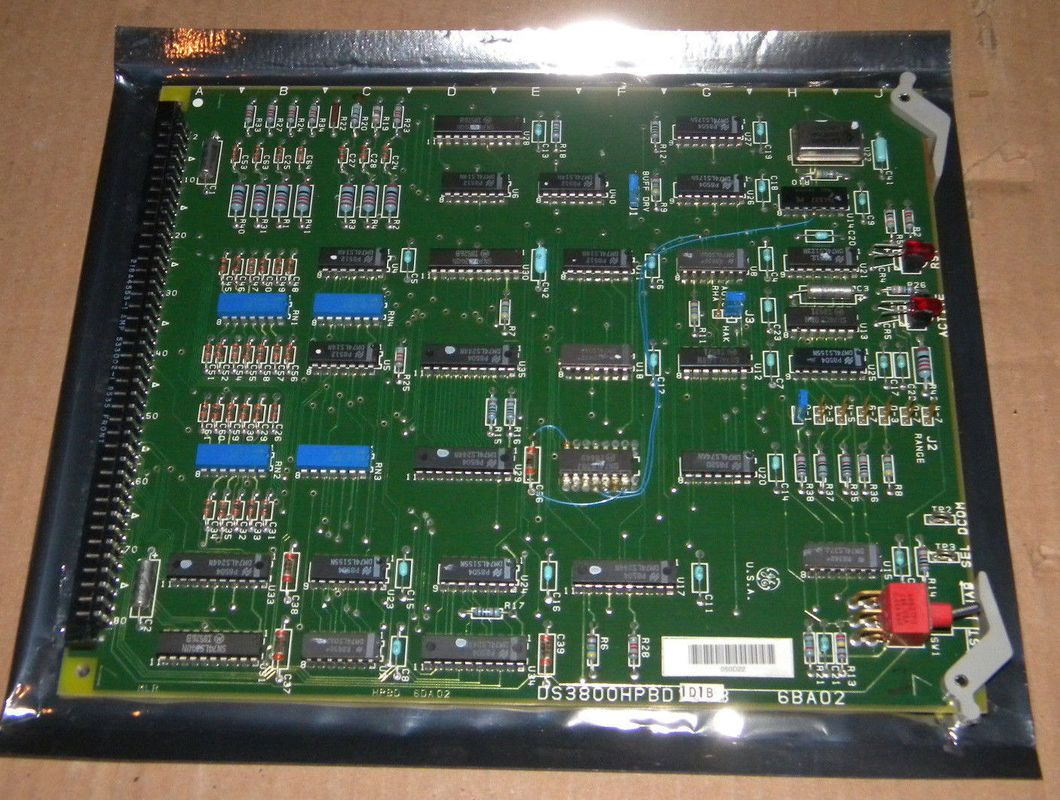

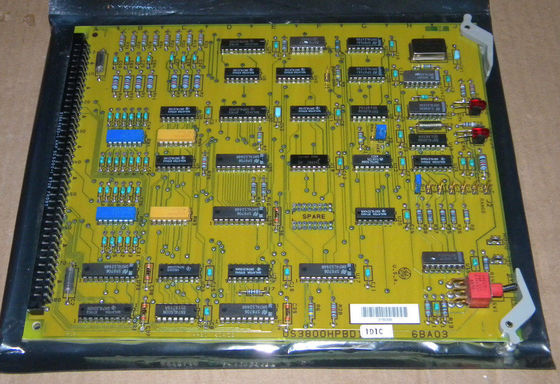

• Platinenlayout und Komponentenplatzierung: Die DS3800HPBD ist eine Leiterplatte mit einem sorgfältig organisierten Layout. Es verfügt über eine Vielzahl von Komponenten, die strategisch positioniert sind, um seine Funktionalität zu optimieren und eine effiziente Signalverarbeitung zu ermöglichen. Auf der Platine sind verschiedene elektrische Komponenten untergebracht, von denen jede eine bestimmte Rolle im Gesamtbetrieb spielt.

• Steckverbindertypen und -funktionen: Am linken Rand der Platine befindet sich eine große Anschlussbuchse. Dieser Port dient als wichtige Schnittstelle für den Anschluss des DS3800HPBD an andere Komponenten innerhalb des industriellen Steuerungssystems und ermöglicht die Übertragung elektrischer Signale und Daten. Gegenüber diesem Anschluss befinden sich zwei graue Clips, die wahrscheinlich eine Rolle dabei spielen, die Platine an der vorgesehenen Position im Schaltschrank zu befestigen oder für zusätzliche mechanische Stabilität zu sorgen.

Funktionale Fähigkeiten

• Parallele Pufferung: Eine der Hauptfunktionen des DS3800HPBD besteht darin, als paralleler Puffer zu fungieren. In industriellen Steuerungssystemen, insbesondere solchen, die komplexe Daten aus mehreren Quellen verarbeiten oder Anforderungen an eine schnelle Datenübertragung stellen, ist die parallele Pufferung von entscheidender Bedeutung. Das Board empfängt parallele Datenströme von verschiedenen Sensoren, Controllern oder anderen Komponenten innerhalb des Systems. Es speichert und verwaltet diese Datenströme vorübergehend, um einen reibungslosen und konsistenten Datenfluss zu gewährleisten und Datenverlust oder -beschädigung aufgrund von Schwankungen in der Geschwindigkeit der Datengenerierung oder -nutzung zu verhindern. In einem Dampf- oder Gasturbinen-Steuerungssystem beispielsweise, in dem zahlreiche Sensoren gleichzeitig Daten über Parameter wie Temperatur, Druck und Vibration liefern, puffert der DS3800HPBD diese parallelen Daten, um sie für eine koordinierte Weiterverarbeitung zur Verfügung zu stellen.
• Dekodierungsfunktionen: Die Karte ist auch für die Dekodierung der empfangenen parallelen Daten verantwortlich. Abhängig vom spezifischen Kodierungsschema, das im System verwendet wird (das durch die Standards der Mark IV Speedtronic-Serie definiert oder für eine bestimmte Anwendung angepasst werden kann), interpretiert der DS3800HPBD die eingehenden Daten, um aussagekräftige Informationen zu extrahieren. Dieser Dekodierungsprozess kann die Umwandlung kodierter Signale in digitale Werte umfassen, die tatsächliche physikalische Größen darstellen (z. B. die Umwandlung eines binär kodierten Signals von einem Temperatursensor in einen Temperaturmesswert in Grad Celsius). Es kann auch Steuersignale oder Statusinformationen von anderen Komponenten dekodieren, sodass das Steuersystem die von verschiedenen Teilen des Systems empfangenen Nachrichten verstehen und angemessen darauf reagieren kann. Wenn beispielsweise ein Signal von einem Fernantrieb seine aktuelle Position oder seinen Bereitschaftsstatus anzeigt, dekodiert die Platine diese Informationen und macht sie für die zentrale Steuerlogik zugänglich, um Entscheidungen über weitere Aktionen zu treffen.
• Signalkonditionierung und -koordination: Zusätzlich zur Pufferung und Dekodierung beteiligt sich der DS3800HPBD an der Signalkonditionierung. Es passt die elektrischen Eigenschaften der Eingangssignale an, wie z. B. Spannungspegel und Impedanzanpassung, um die Kompatibilität mit den internen Schaltkreisen der Platine und mit anderen Komponenten im System sicherzustellen. Dies trägt zur Aufrechterhaltung der Signalintegrität bei und ermöglicht eine nahtlose Integration der Platine in die gesamte industrielle Steuerungsarchitektur. Darüber hinaus koordiniert es den Signalfluss zwischen verschiedenen Teilen des Systems und fungiert als Drehscheibe für den Datenaustausch. Es kann beispielsweise dekodierte Sensordaten an die entsprechenden Verarbeitungseinheiten oder Controller weiterleiten und Steuerbefehle von der zentralen Steuerung an die entsprechenden Aktoren übermitteln und so dafür sorgen, dass alle Komponenten harmonisch zusammenarbeiten.

Rolle in industriellen Systemen

• Steuerung von Dampf- und Gasturbinen: Im Zusammenhang mit Dampf- und Gasturbinen-Steuerungssystemen, die oft komplex sind und eine präzise Überwachung und Steuerung mehrerer Parameter erfordern, ist der DS3800HPBD eine wesentliche Komponente. Es verfügt über eine Schnittstelle zu einer Vielzahl von Sensoren, die in der gesamten Turbine verteilt sind und unter anderem Temperatur, Druck, Vibration und Drehzahl überwachen. Durch die Pufferung und Dekodierung der Daten dieser Sensoren ermöglicht es dem Steuerungssystem, fundierte Entscheidungen über die Anpassung der Kraftstoffeinspritzung, des Dampfstroms, der Turbinengeschwindigkeit und anderer kritischer Parameter zu treffen. Wenn beispielsweise die entschlüsselten Temperaturdaten der kritischen Komponenten einer Dampfturbine darauf hinweisen, dass sich die Temperatur einer sicheren Betriebsgrenze nähert, kann das Steuerungssystem diese Informationen mithilfe des DS3800HPBD nutzen, um die Dampfdurchflussrate oder Kühlmechanismen so anzupassen, dass sie optimal bleiben Leistung und Sicherheit.
• Integration der industriellen Automatisierung: Über seine direkte Rolle bei der Turbinensteuerung hinaus trägt der DS3800HPBD auch zur Integration des Turbinenbetriebs in umfassendere industrielle Automatisierungssysteme bei. In Industrieanlagen, in denen Turbinen Teil eines größeren Produktionsprozesses sind, beispielsweise in Kraft-Wärme-Kopplungssystemen (KWK) oder in Fabriken, in denen Turbinen andere mechanische Prozesse antreiben, kann die Platine mit anderen Steuerungssystemen wie speicherprogrammierbaren Steuerungen (SPS) kommunizieren. B. verteilte Steuerungssysteme (DCS) oder Gebäudemanagementsysteme (BMS). Dies ermöglicht eine nahtlose Koordination zwischen dem Turbinenbetrieb und anderen Aspekten des Industrieprozesses, wie z. B. der Optimierung des Stromverbrauchs, der Steuerung der Wärmeverteilung oder der Synchronisierung von Produktionsplänen mit der Verfügbarkeit des von der Turbine erzeugten Stroms. In einer Chemiefabrik beispielsweise, in der eine Dampfturbine Strom für verschiedene Produktionsprozesse liefert, kann der DS3800HPBD Daten mit dem DCS der Anlage teilen, um sicherzustellen, dass die Turbinenleistung an den Leistungsbedarf verschiedener chemischer Reaktionen und in Betrieb befindlicher Geräte angepasst wird.

Umwelt- und betriebliche Überlegungen

• Temperatur- und Feuchtigkeitstoleranz: Der DS3800HPBD ist für den Betrieb unter bestimmten Umgebungsbedingungen ausgelegt. Typischerweise funktioniert es zuverlässig in einem Temperaturbereich, der in industriellen Umgebungen üblich ist, normalerweise von -20 °C bis +60 °C. Diese große Temperaturtoleranz ermöglicht den Einsatz an verschiedenen Standorten, von kalten Außenumgebungen wie denen von Energieerzeugungsstandorten im Winter bis hin zu heißen und feuchten Fertigungsbereichen oder Geräteräumen in Innenräumen. In Bezug auf die Luftfeuchtigkeit kann es einen für Industriebereiche typischen relativen Feuchtigkeitsbereich verarbeiten, der typischerweise im nicht kondensierenden Bereich liegt (ca. 5 % bis 95 %), wodurch sichergestellt wird, dass Feuchtigkeit in der Luft keine elektrischen Kurzschlüsse oder Schäden an den internen Komponenten verursacht.
• Elektromagnetische Verträglichkeit (EMV): Um in Industrieumgebungen mit elektrischem Rauschen, in denen zahlreiche Motoren, Generatoren und andere elektrische Geräte elektromagnetische Felder erzeugen, effektiv zu arbeiten, verfügt der DS3800HPBD über gute elektromagnetische Verträglichkeitseigenschaften. Es ist so konzipiert, dass es externen elektromagnetischen Störungen standhält und außerdem seine eigenen elektromagnetischen Emissionen minimiert, um Störungen mit anderen Komponenten im System zu verhindern. Dies wird durch ein sorgfältiges Schaltungsdesign, die Verwendung von Komponenten mit guten EMV-Eigenschaften und bei Bedarf durch eine ordnungsgemäße Abschirmung erreicht, sodass die Platine auch bei elektromagnetischen Störungen die Signalintegrität und zuverlässige Kommunikation aufrechterhalten kann.

Eigenschaften:DS3800HPBD

• Parallele Pufferfähigkeit: Der DS3800HPBD ist für die effektive Verarbeitung paralleler Datenströme konzipiert. Es dient als Puffer für eingehende parallele Signale, was in Systemen, in denen mehrere Datenquellen gleichzeitig Informationen generieren, von entscheidender Bedeutung ist. Diese Pufferfunktion stellt sicher, dass Daten vorübergehend gespeichert und so verwaltet werden, dass Datenverluste oder Störungen aufgrund von Schwankungen in der Geschwindigkeit, mit der verschiedene Komponenten Informationen senden oder empfangen, vermieden werden. Beispielsweise kann die Platine in einem komplexen industriellen Steuerungssystem mit zahlreichen Sensoren, die Daten über verschiedene Aspekte des Betriebs einer Dampf- oder Gasturbine liefern (z. B. Temperatur-, Druck- und Vibrationssensoren, die alle Daten gleichzeitig senden), diese parallelen Daten problemlos verarbeiten und speichern Streams zur weiteren Verarbeitung.
• Dekodierungskompetenz: Es verfügt über die Fähigkeit, verschiedene Arten codierter paralleler Daten zu dekodieren. Abhängig von den im System verwendeten spezifischen Codierungsschemata (die proprietär für die Mark IV Speedtronic-Serie sein oder für bestimmte Anwendungen angepasst werden können) kann die Karte eingehende Signale interpretieren, um aussagekräftige Informationen zu extrahieren. Dabei kann es sich um die Umwandlung binär kodierter Signale handeln, die Sensorwerte darstellen (z. B. von Temperatur- oder Drucksensoren), in tatsächliche numerische Werte umwandeln, die das Steuersystem verstehen und auf die es reagieren kann. Es kann auch Steuerbefehle oder Statusinformationen von anderen Komponenten im System dekodieren und ermöglicht so eine nahtlose Kommunikation und Koordination zwischen verschiedenen Teilen des Gesamtaufbaus.
• Signalkonditionierung: Das Board verfügt über Signalkonditionierungsfunktionen, um die Qualität der Eingangssignale zu optimieren. Es kann Parameter wie Spannungspegel, Stromstärken und Impedanzanpassung anpassen, um sicherzustellen, dass die Signale im richtigen Bereich und Format für die weitere Verarbeitung innerhalb der Platine und für die Kompatibilität mit anderen angeschlossenen Komponenten vorliegen. Wenn beispielsweise ein Eingangssignal von einem Sensor einen schwachen Spannungspegel aufweist, kann der DS3800HPBD ihn auf einen Pegel verstärken, der von seinen internen Schaltkreisen genau erkannt und verarbeitet werden kann. Darüber hinaus kann es elektrisches Rauschen oder Interferenzen herausfiltern, die möglicherweise in den Signalen vorhanden sind, wodurch das gesamte Signal-Rausch-Verhältnis und die Zuverlässigkeit der für Steuerungs- und Überwachungszwecke verwendeten Daten verbessert werden.

• Komponenten- und Speicherfunktionen

• Diverse Dioden- und Widerstandsintegration: Das Vorhandensein einer Vielzahl von Dioden und Widerständen auf der Platine ist ein wesentliches Merkmal. Die etwa fünfzig blaugrünen Dioden, drei große Silberdioden und eine hellblaue Diode erfüllen mehrere Funktionen wie Signalgleichrichtung, Spannungsregelung und Schutz vor Rückstromfluss. Die rund 45 Widerstände mit ihren unterschiedlichen Größen, Farben und Farbbandkonfigurationen, die unterschiedliche Widerstandswerte anzeigen, werden für Aufgaben wie die Steuerung des Stromflusses, die Aufteilung von Spannungen und die Einstellung geeigneter Signalpegel im Schaltkreis verwendet. Diese Kombination aus Dioden und Widerständen ermöglicht eine präzise Manipulation elektrischer Signale innerhalb der Schaltkreise der Platine.
• Reichlich Speicherkapazität: Mit 12 EEPROM-Chips (Electrically Erasable Programmable Read-Only Memory) und 20 EPROM-Chips (Erasable Programmable Read-Only Memory) bietet der DS3800HPBD erheblichen Speicherplatz für Firmware, Konfigurationsdaten und benutzerdefinierte Programmierung. Die Fähigkeit, diese Informationen zu speichern und abzurufen, ist von entscheidender Bedeutung, um das Verhalten der Platine zu definieren und ihr die Ausführung spezifischer Funktionen basierend auf den Anforderungen der industriellen Anwendung zu ermöglichen. Darüber hinaus bietet der „SPARE“-Bereich auf der Platine die Möglichkeit, zusätzliche EPROM- oder EEPROM-Chips zu installieren, wenn zusätzlicher Programmierplatz benötigt wird, was Flexibilität für zukünftige Upgrades oder Anpassungen bietet.

• Kommunikations- und Konnektivitätsfunktionen

• Mehrere Anschlussoptionen: Die Platine verfügt am linken Rand über eine große Anschlussbuchse, die als wichtige Schnittstelle für den Anschluss an andere Komponenten innerhalb des industriellen Steuerungssystems dient. Dieser Anschluss ermöglicht die Übertragung elektrischer Signale und Daten und erleichtert so die nahtlose Integration mit benachbarten Platinen, Sensoren, Aktoren und Controllern. Darüber hinaus tragen wahrscheinlich die beiden grauen Clips auf der gegenüberliegenden Seite zur mechanischen Stabilität der Platine und zur richtigen Positionierung im Schaltschrank bei und stellen sicher, dass die elektrischen Verbindungen während des Betriebs zuverlässig bleiben.
• Jumper- und Kippschalterkonfiguration: Das Vorhandensein eines kleinen Kippschalters und neun Jumper-Schaltern ist eine wertvolle Funktion für die individuelle Anpassung und Konfiguration. Über die Jumper-Schalter mit ihren drei beweglichen kleinen Abdeckungen können Benutzer den Energiefluss ändern oder verschiedene Einstellungen im Zusammenhang mit dem Betrieb der Platine anpassen. Durch Ändern der Position der Jumper ist es beispielsweise möglich, bestimmte Funktionen zu aktivieren oder zu deaktivieren, zwischen verschiedenen Betriebsmodi zu wählen oder Parameter im Zusammenhang mit der Signalverarbeitung und -dekodierung zu ändern. Der Kippschalter kann auch zum schnellen und einfachen Umschalten bestimmter Funktionen oder zum Wechseln zwischen vordefinierten Zuständen verwendet werden, was zusätzliche Flexibilität bei der Anpassung des Boards an verschiedene Anwendungsszenarien bietet.

• Visuelle Überwachungs- und Diagnosefunktionen

• LED-Anzeigeleuchten: Die beiden roten LED-Anzeigen (Light Emitting Diode) am DS3800HPBD dienen der visuellen Überwachung. Diese LEDs können sofortige Informationen über den Status der Platine liefern, z. B. den Einschaltstatus, das Vorhandensein aktiver Signale oder das Auftreten bestimmter Fehlerbedingungen. Beispielsweise könnte eine LED anzeigen, dass die Platine ordnungsgemäß mit Strom versorgt wird, während die andere blinken oder ihre Farbe ändern könnte, um anzuzeigen, dass ein Problem mit der Signalverarbeitung oder Kommunikation vorliegt. Dieses visuelle Feedback ermöglicht es Technikern und Bedienern, den Zustand der Platine schnell zu beurteilen und potenzielle Probleme zu identifizieren, ohne sofort auf komplexe Diagnosetools zurückgreifen zu müssen.
• Testpunkte und interne Verkabelung: Obwohl dies nicht immer als Merkmal hervorgehoben wird, können die interne Verkabelung und das Vorhandensein von Verbindungspunkten auf der Platine (z. B. die blauen Drähte, die verschiedene Anschlüsse verbinden) für Diagnosezwecke nützlich sein. Techniker können diese Punkte nutzen, um elektrische Parameter wie Spannung, Strom oder Signalwellenformen mit Testgeräten wie Multimetern oder Oszilloskopen zu messen. Dadurch können sie Probleme beheben, indem sie die Integrität der Signale in verschiedenen Phasen der Platinenschaltung überprüfen und potenzielle Kurzschlüsse, offene Schaltkreise oder abnormales Signalverhalten identifizieren.

• Merkmale der Anpassungsfähigkeit an die Umwelt

• Großer Temperaturbereich: Der DS3800HPBD ist für den Betrieb in einem relativ weiten Temperaturbereich ausgelegt, typischerweise von -20 °C bis +60 °C. Diese große Temperaturtoleranz ermöglicht den zuverlässigen Betrieb in verschiedenen Industrieumgebungen, von kalten Außenstandorten wie denen von Energieerzeugungsstandorten im Winter bis hin zu heißen Produktionsbereichen oder Geräteräumen, in denen es der von nahegelegenen Maschinen erzeugten Hitze ausgesetzt sein kann. Dadurch wird sichergestellt, dass das Board seine Leistungs- und Kommunikationsfähigkeiten unabhängig von den Umgebungstemperaturbedingungen beibehalten kann.
• Luftfeuchtigkeit und elektromagnetische Verträglichkeit (EMV): Es kann mit einem weiten Bereich an Luftfeuchtigkeit innerhalb des in industriellen Umgebungen üblichen nicht kondensierenden Bereichs umgehen, normalerweise zwischen 5 % und 95 %. Diese Feuchtigkeitstoleranz verhindert, dass Feuchtigkeit in der Luft elektrische Kurzschlüsse oder Korrosion der internen Komponenten verursacht. Darüber hinaus verfügt die Platine über gute elektromagnetische Verträglichkeitseigenschaften, was bedeutet, dass sie externen elektromagnetischen Störungen durch andere elektrische Geräte in der Nähe standhalten und auch ihre eigenen elektromagnetischen Emissionen minimieren kann, um Störungen anderer Komponenten im System zu vermeiden. Dies ermöglicht einen stabilen Betrieb in elektrisch verrauschten Umgebungen, in denen zahlreiche Motoren, Generatoren und andere elektrische Geräte elektromagnetische Felder erzeugen.

Technische Parameter: DS3800HPBD

• • Eingangsspannung: Die Platine arbeitet normalerweise innerhalb eines bestimmten Eingangsspannungsbereichs. Im Allgemeinen akzeptiert es einen Gleichspannungseingang, und der typische Bereich kann bei etwa +5 V bis +15 V Gleichstrom liegen. Der genaue Spannungsbereich kann jedoch je nach Modell und Anwendungsanforderungen variieren. Dieser Spannungsbereich ist so konzipiert, dass er mit den Stromversorgungssystemen kompatibel ist, die üblicherweise in industriellen Umgebungen zu finden sind, in denen die Mark IV Speedtronic-Systeme eingesetzt werden.
  • Stromverbrauch: Unter normalen Betriebsbedingungen liegt der Stromverbrauch des DS3800HPBD normalerweise in einem bestimmten Bereich. Der durchschnittliche Verbrauch beträgt etwa 5 bis 15 Watt. Dieser Wert kann je nach Faktoren wie dem Aktivitätsgrad bei der Verarbeitung von Signalen, der Anzahl der aktiv beteiligten Komponenten und der Komplexität der von ihnen ausgeführten Funktionen variieren.
• Eingangssignale
  • Digitale Eingänge
    • Anzahl der Kanäle: Typischerweise stehen mehrere digitale Eingangskanäle zur Verfügung, oft im Bereich von 8 bis 16 Kanälen. Diese Kanäle sind für den Empfang digitaler Signale von verschiedenen Quellen wie Schaltern, digitalen Sensoren oder Statusanzeigen innerhalb des industriellen Steuerungssystems ausgelegt.
    • Eingabelogikebenen: Die digitalen Eingangskanäle sind so konfiguriert, dass sie Standardlogikpegel akzeptieren, häufig nach den Standards TTL (Transistor-Transistor Logic) oder CMOS (Complementary Metal-Oxide-Semiconductor). Ein digitaler High-Pegel könnte im Bereich von 2,4 V bis 5 V liegen und ein digitaler Low-Pegel zwischen 0 V und 0,8 V.
  • Analoge Eingänge
    • Anzahl der Kanäle: Es verfügt im Allgemeinen über mehrere analoge Eingangskanäle, normalerweise zwischen 4 und 8 Kanälen. Über diese Kanäle werden analoge Signale von Sensoren wie Temperatursensoren, Drucksensoren und Vibrationssensoren empfangen.
    • Eingangssignalbereich: Die analogen Eingangskanäle können Spannungssignale innerhalb bestimmter Bereiche verarbeiten. Abhängig von der Konfiguration und den angeschlossenen Sensortypen können sie beispielsweise Spannungssignale von 0–5 V DC, 0–10 V DC oder anderen benutzerdefinierten Bereichen akzeptieren. Einige Modelle unterstützen möglicherweise auch Stromeingangssignale, typischerweise im Bereich von 0–20 mA oder 4–20 mA.
    • Auflösung: Die Auflösung dieser analogen Eingänge liegt üblicherweise im Bereich von 10 bis 16 Bit. Eine höhere Auflösung ermöglicht eine präzisere Messung und Differenzierung der Eingangssignalpegel und ermöglicht so eine genaue Darstellung der Sensordaten für die weitere Verarbeitung im Steuerungssystem.
• Ausgangssignale
  • Digitale Ausgänge
    • Anzahl der Kanäle: Typischerweise gibt es mehrere digitale Ausgangskanäle, oft auch im Bereich von 8 bis 16 Kanälen. Diese Kanäle können binäre Signale zur Steuerung von Komponenten wie Relais, Magnetventilen oder Digitalanzeigen innerhalb des industriellen Steuerungssystems liefern.
    • Ausgangslogikebenen: Die digitalen Ausgangskanäle können Signale mit Logikpegeln ähnlich den digitalen Eingängen liefern, mit einem digitalen High-Pegel im geeigneten Spannungsbereich zum Ansteuern externer Geräte und einem digitalen Low-Pegel im Standard-Niederspannungsbereich.
  • Analoge Ausgänge
    • Anzahl der Kanäle: Es kann über mehrere analoge Ausgangskanäle verfügen, normalerweise zwischen 2 und 4 Kanälen. Diese können analoge Steuersignale für Aktoren oder andere Geräte erzeugen, die für ihren Betrieb auf analoge Eingaben angewiesen sind, beispielsweise Kraftstoffeinspritzventile oder Lufteinlassklappen.
    • Ausgangssignalbereich: Die analogen Ausgangskanäle können Spannungssignale innerhalb bestimmter Bereiche ähnlich wie die Eingänge erzeugen, z. B. 0–5 V DC oder 0–10 V DC. Die Ausgangsimpedanz dieser Kanäle ist normalerweise so ausgelegt, dass sie den typischen Lastanforderungen in industriellen Steuerungssystemen entspricht und eine stabile und genaue Signalübertragung an die angeschlossenen Geräte gewährleistet.

Verarbeitungs- und Speicherspezifikationen

• Prozessor
  • Typ und Taktrate: Das Board enthält einen Mikroprozessor mit einer bestimmten Architektur und Taktfrequenz. Die Taktrate liegt je nach Modell typischerweise im Bereich von mehreren zehn bis hundert MHz. Dies bestimmt, wie schnell der Mikroprozessor Anweisungen ausführen und die eingehenden Signale verarbeiten kann. Beispielsweise ermöglicht eine höhere Taktrate eine schnellere Datenanalyse und Entscheidungsfindung bei der gleichzeitigen Verarbeitung mehrerer Eingangssignale.
  • Verarbeitungsmöglichkeiten: Der Mikroprozessor ist in der Lage, verschiedene arithmetische, logische und Steueroperationen durchzuführen. Es kann komplexe Steueralgorithmen basierend auf der programmierten Logik ausführen, um die Eingangssignale von Sensoren zu verarbeiten und entsprechende Ausgangssignale für Aktoren oder für die Kommunikation mit anderen Komponenten im System zu erzeugen.
• Erinnerung
  • EPROM (Erasable Programmable Read-Only Memory) oder Flash-Speicher: Der DS3800HPBD enthält Speichermodule, bei denen es sich normalerweise entweder um EPROM- oder Flash-Speicher handelt, mit einer kombinierten Speicherkapazität, die normalerweise zwischen mehreren Kilobyte und einigen Megabyte liegt. In diesem Speicher werden Firmware, Konfigurationsparameter und andere wichtige Daten gespeichert, die das Board für den Betrieb und die langfristige Aufrechterhaltung seiner Funktionalität benötigt. Die Möglichkeit, den Speicher zu löschen und neu zu programmieren, ermöglicht eine individuelle Anpassung des Verhaltens der Platine und eine Anpassung an verschiedene industrielle Prozesse und sich ändernde Anforderungen.
  • Direktzugriffsspeicher (RAM): Es gibt auch eine gewisse Menge an Onboard-RAM für die temporäre Datenspeicherung während des Betriebs. Die RAM-Kapazität kann je nach Design zwischen einigen Kilobyte und mehreren zehn Megabyte liegen. Es wird vom Mikroprozessor zum Speichern und Bearbeiten von Daten wie Sensormesswerten, Zwischenberechnungsergebnissen und Kommunikationspuffern verwendet, während er Informationen verarbeitet und Aufgaben ausführt.

Parameter der Kommunikationsschnittstelle

• Serielle Schnittstellen
  • Baudraten: Das Board unterstützt eine Reihe von Baudraten für seine seriellen Kommunikationsschnittstellen, die üblicherweise für den Anschluss an externe Geräte über größere Entfernungen oder für die Anbindung an ältere Geräte verwendet werden. Es kann typischerweise Baudraten von 9600 Bit pro Sekunde (bps) bis zu höheren Werten wie 115200 bps oder sogar mehr verarbeiten, abhängig von der spezifischen Konfiguration und den Anforderungen der angeschlossenen Geräte.
  • Protokolle: Je nach Anwendungsanforderungen ist es mit verschiedenen seriellen Kommunikationsprotokollen wie RS232, RS485 oder anderen Industriestandardprotokollen kompatibel. RS232 wird häufig für die Punkt-zu-Punkt-Kommunikation über kurze Entfernungen mit Geräten wie lokalen Bedienerschnittstellen oder Diagnosetools verwendet. RS485 hingegen ermöglicht Multi-Drop-Kommunikation und kann mehrere am selben Bus angeschlossene Geräte unterstützen, wodurch es sich für verteilte industrielle Steuerungsaufbauten eignet, bei denen mehrere Komponenten miteinander und mit dem DS3800HPBD kommunizieren müssen.
• Parallele Schnittstellen
  • Datenübertragungsbreite: Die parallelen Schnittstellen auf der Platine haben eine bestimmte Datenübertragungsbreite, die beispielsweise 8 Bit, 16 Bit oder eine andere geeignete Konfiguration betragen kann. Dies bestimmt die Datenmenge, die gleichzeitig in einem einzigen Taktzyklus zwischen dem DS3800HPBD und anderen angeschlossenen Komponenten, typischerweise anderen Karten innerhalb desselben Steuerungssystems, übertragen werden kann. Eine größere Datenübertragungsbreite ermöglicht schnellere Datenübertragungsraten, wenn große Informationsmengen schnell ausgetauscht werden müssen, beispielsweise bei Hochgeschwindigkeits-Datenerfassungs- oder Steuersignalverteilungsszenarien.
  • Taktfrequenz: Die parallelen Schnittstellen arbeiten mit einer bestimmten Taktrate, die festlegt, wie oft Daten übertragen werden können. Diese Taktfrequenz liegt üblicherweise im MHz-Bereich und ist für eine effiziente und zuverlässige Datenübertragung innerhalb des Steuerungssystems optimiert.

Umweltspezifikationen

• Betriebstemperatur: Der DS3800HPBD ist für den Betrieb in einem bestimmten Temperaturbereich ausgelegt, typischerweise von -20 °C bis +60 °C. Diese Temperaturtoleranz ermöglicht den zuverlässigen Betrieb in verschiedenen Industrieumgebungen, von relativ kalten Außenstandorten bis hin zu heißen Produktionsbereichen oder Kraftwerken, wo es der Hitze ausgesetzt sein kann, die von in der Nähe befindlichen Geräten erzeugt wird.
• Luftfeuchtigkeit: Es kann in Umgebungen mit einer relativen Luftfeuchtigkeit im Bereich von etwa 5 % bis 95 % (nicht kondensierend) betrieben werden. Diese Feuchtigkeitstoleranz stellt sicher, dass die Luftfeuchtigkeit keine elektrischen Kurzschlüsse oder Korrosion der internen Komponenten verursacht, sodass das Gerät in Bereichen mit unterschiedlichem Feuchtigkeitsgrad aufgrund industrieller Prozesse oder Umgebungsbedingungen eingesetzt werden kann.
• Elektromagnetische Verträglichkeit (EMV): Die Platine erfüllt die relevanten EMV-Standards, um ihre ordnungsgemäße Funktion bei elektromagnetischen Störungen durch andere Industriegeräte sicherzustellen und ihre eigenen elektromagnetischen Emissionen zu minimieren, die sich auf Geräte in der Nähe auswirken könnten. Es ist so konzipiert, dass es elektromagnetischen Feldern standhält, die von Motoren, Transformatoren und anderen elektrischen Komponenten erzeugt werden, die üblicherweise in Industrieumgebungen vorkommen, und die Signalintegrität und Kommunikationszuverlässigkeit aufrechterhält.

Physikalische Abmessungen und Montage

• Boardgröße: Die physikalischen Abmessungen des DS3800HPBD entsprechen in der Regel den Standardgrößen industrieller Steuerplatinen. Je nach Design und Formfaktor kann es eine Länge im Bereich von 8 bis 16 Zoll, eine Breite von 6 bis 12 Zoll und eine Dicke von 1 bis 3 Zoll haben. Diese Abmessungen sind so gewählt, dass sie in standardmäßige industrielle Schaltschränke oder Gehäuse passen und eine ordnungsgemäße Installation und Verbindung mit anderen Komponenten ermöglichen.
• Montagemethode: Es ist so konzipiert, dass es sicher in seinem vorgesehenen Gehäuse oder Gehäuse montiert werden kann. Es verfügt typischerweise über Befestigungslöcher oder -schlitze entlang seiner Kanten, um die Befestigung an den Montageschienen oder Halterungen im Schrank zu ermöglichen. Der Montagemechanismus ist so konzipiert, dass er den Vibrationen und mechanischen Belastungen standhält, die in Industrieumgebungen üblich sind, und sorgt dafür, dass die Platine während des Betriebs fest an ihrem Platz bleibt und stabile elektrische Verbindungen aufrechterhalten werden.

Anwendungen:DS3800HPBD

• • Überwachung und Datenverarbeitung: In Dampfturbinenkraftwerken spielt der DS3800HPBD eine entscheidende Rolle beim Empfang und der Verarbeitung von Daten einer Vielzahl von Sensoren. Es empfängt Signale von Temperatursensoren, die an verschiedenen kritischen Punkten innerhalb der Turbine angebracht sind, beispielsweise am Dampfeinlass, an den Turbinenschaufeln und an den Auslassabschnitten. Drucksensoren entlang der Dampfversorgungsleitungen und im Turbinengehäuse senden ebenfalls Daten an die Platine. Darüber hinaus liefern Vibrationssensoren an der Turbinenwelle und anderen rotierenden Komponenten wertvolle Informationen über den mechanischen Zustand der Turbine. Der DS3800HPBD puffert und dekodiert diese parallelen Ströme analoger und digitaler Signale und wandelt sie in ein Format um, das vom Steuerungssystem zur weiteren Analyse und Entscheidungsfindung verwendet werden kann. So kann beispielsweise festgestellt werden, ob die Dampftemperatur im optimalen Bereich für eine effiziente Stromerzeugung liegt und Schäden an den Turbinenkomponenten aufgrund von Überhitzung oder thermischer Belastung verhindert werden.
  • Erzeugung und Übertragung von Steuersignalen: Basierend auf den verarbeiteten Sensordaten ist die Platine an der Erzeugung und Übertragung von Steuersignalen an verschiedene Aktoren innerhalb der Dampfturbinenanlage beteiligt. Es kann Befehle senden, um die Position der Dampfeinlassventile anzupassen, um den in die Turbine eintretenden Dampfstrom zu regulieren und so die Leistungsabgabe und Drehzahl der Turbine zu steuern. Es koordiniert auch mit anderen Komponenten, um den Betrieb des Kondensators, der Speisewasserpumpen und anderer Hilfssysteme zu verwalten. Wenn beispielsweise die dekodierten Sensordaten darauf hinweisen, dass die Turbine unter ihrem optimalen Wirkungsgrad arbeitet, kann der DS3800HPBD mit den entsprechenden Aktoren kommunizieren, um Anpassungen wie die Erhöhung des Dampfdurchflusses oder die Optimierung des Kühlwasserdurchflusses im Kondensator vorzunehmen, um die Gesamtleistung zu verbessern.
  • Start- und Abschaltsequenzierung: Beim An- und Abfahren einer Dampfturbine ist eine präzise Koordination mehrerer Systeme unerlässlich. Der DS3800HPBD erleichtert dies, indem er die richtige Abfolge von Ereignissen gewährleistet. Es hilft dabei, die Dampfventile schrittweise zu öffnen oder zu schließen, Pumpen zu aktivieren oder zu deaktivieren und die Parameter der Turbine beim Übergang zwischen verschiedenen Betriebszuständen zu überwachen. Beispielsweise sorgt es beim Anfahren dafür, dass der Dampf mit kontrollierter Geschwindigkeit in die Turbine eingeleitet wird, um die Komponenten allmählich aufzuwärmen und plötzliche Thermoschocks zu vermeiden, die die Turbine beschädigen könnten.
• Gasturbinensteuerung:
  • Sensordatenintegration: In Gasturbinenkraftwerken ist der DS3800HPBD gleichermaßen wichtig für die Integration von Daten verschiedener Sensoren. Es empfängt Signale in Bezug auf die Temperatur der Brennkammer, den Druck der Kraftstoff- und Luftzufuhr, die Drehzahl des Turbinenrotors und die Vibrationsniveaus verschiedener Teile. Durch die Pufferung und Dekodierung dieser Signale ermöglicht es dem Steuerungssystem, einen umfassenden Überblick über den Betriebszustand der Gasturbine zu erhalten. Diese Informationen sind von entscheidender Bedeutung für die Optimierung des Verbrennungsprozesses, die Gewährleistung einer effizienten Brennstoffnutzung und die Aufrechterhaltung der mechanischen Integrität der Turbine. Wenn beispielsweise die Temperatursensoren in der Brennkammer einen Temperaturanstieg anzeigen, kann die Platine diese Informationen schnell an das Steuersystem weiterleiten, das dann das Kraftstoff-Luft-Gemisch oder die Kühlmechanismen anpassen kann, um Überhitzung und mögliche Schäden zu verhindern.
  • Kontrollkoordination: Der Vorstand ist an der Koordinierung der Steuerung verschiedener Komponenten im Gasturbinensystem beteiligt. Es sendet Steuersignale an Aktoren wie Kraftstoffeinspritzventile, Lufteinlassschaufeln und variable Statorschaufeln, um die Leistung der Turbine an die Anforderungen des Stromnetzes oder die spezifischen Betriebsbedingungen anzupassen. Beispielsweise kann der DS3800HPBD bei Laständerungen im Stromnetz dabei helfen, den Kraftstofffluss und den Lufteinlass anzupassen, um die Leistungsabgabe der Gasturbine zu erhöhen oder zu verringern und gleichzeitig deren Stabilität und Effizienz aufrechtzuerhalten.
  • Fehlererkennung und -reaktion: Der DS3800HPBD trägt auch zur Fehlererkennung im Gasturbinensystem bei. Durch die kontinuierliche Überwachung und Analyse der Sensorsignale können abnormale Muster oder Werte außerhalb des zulässigen Bereichs erkannt werden, die auf ein Problem hinweisen könnten. Wenn beispielsweise ein Vibrationssensorsignal plötzlich einen vordefinierten Schwellenwert überschreitet, könnte dies auf ein mögliches Problem mit den Lagern der Turbine oder einer Rotorunwucht hinweisen. In solchen Fällen kann die Platine abhängig von der Schwere des erkannten Fehlers und den konfigurierten Reaktionsmechanismen Alarme auslösen oder sogar automatische Abschaltvorgänge einleiten.

Industrielle Fertigung und Prozesskontrolle

• Prozessantriebsanwendungen: In industriellen Fertigungsumgebungen, in denen Dampf- oder Gasturbinen zum Antrieb mechanischer Prozesse eingesetzt werden, ist der DS3800HPBD von entscheidender Bedeutung, um sicherzustellen, dass die Turbine auf eine Weise arbeitet, die den spezifischen Anforderungen der angetriebenen Ausrüstung entspricht. In einer Papierfabrik beispielsweise, in der eine Dampfturbine die Hauptwalzen für die Papierproduktion antreibt, empfängt die Platine Signale über die Geschwindigkeits- und Drehmomentanforderungen der Walzen und leitet diese Informationen an das Turbinensteuerungssystem weiter. Das Steuersystem passt dann die Leistung und Geschwindigkeit der Turbine entsprechend an, um die gewünschte Produktionsrate und Papierqualität aufrechtzuerhalten. In einer Chemieanlage, in der eine Gasturbine einen großen Kompressor für die Gaszirkulation antreibt, hilft der DS3800HPBD ebenfalls dabei, den Betrieb der Turbine mit den Leistungsanforderungen des Kompressors zu koordinieren, indem er Sensordaten von beiden Systemen verarbeitet und die notwendigen Steuermaßnahmen erleichtert.
• Prozessintegration und -koordination: Der DS3800HPBD trägt auch dazu bei, den Betrieb der Turbine in den gesamten Industrieprozess zu integrieren. Es kann mit anderen Steuerungssystemen in der Produktionsanlage kommunizieren, beispielsweise speicherprogrammierbaren Steuerungen (SPS), verteilten Steuerungssystemen (DCS) oder Gebäudemanagementsystemen (BMS). Dies ermöglicht eine nahtlose Koordination zwischen verschiedenen Teilen des Herstellungsprozesses. In einer Automobilfabrik beispielsweise, in der eine Dampfturbine verschiedene Produktionslinien mit Strom versorgt, kann die Platine Daten über den Status, die Leistung und mögliche Probleme der Turbine an das zentrale Steuerungssystem senden. Das zentrale Steuerungssystem kann diese Informationen dann nutzen, um die Ressourcenzuteilung zu optimieren, Wartungsaktivitäten zu planen und Produktionspläne mit der Verfügbarkeit von Strom aus der Turbine zu synchronisieren.

Kraft-Wärme-Kopplungssysteme (KWK).

• Energieoptimierung: In KWK-Systemen, die in Gewerbegebäuden, Krankenhäusern oder Industriegeländen installiert sind, wird der DS3800HPBD verwendet, um den Betrieb der Dampf- oder Gasturbine zu steuern und gleichzeitig Strom und Nutzwärme zu erzeugen. Es koordiniert die Kommunikation zwischen der Turbinensteuerung und den Systemen, die für die Wärmenutzung verantwortlich sind, beispielsweise Heizungs-, Lüftungs- und Klimaanlagen (HLK), Warmwasserkessel oder industrielle Prozesswärmetauscher. In einem KWK-System eines Krankenhauses kann der Vorstand beispielsweise die Leistung der Turbine anpassen, um sicherzustellen, dass ausreichend Strom für wichtige medizinische Geräte vorhanden ist und gleichzeitig heißes Wasser oder Dampf für Heiz- und Sterilisationszwecke bereitgestellt wird. Es überwacht den Strom- und Wärmebedarf der Anlage und nimmt die notwendigen Anpassungen vor, um die Gesamtenergienutzung zu optimieren und die Abhängigkeit von externen Energiequellen zu verringern.
• Systemintegration: Der DS3800HPBD ermöglicht die Integration des Turbinen-KWK-Systems in das Energiemanagementsystem (EMS) des Gebäudes. Es liefert Daten zur Leistung, Energieabgabe und Effizienz der Turbine an das EMS, das diese Informationen dann für allgemeine Energieoptimierungsstrategien nutzen kann. Beispielsweise kann das EMS die Daten des DS3800HPBD verwenden, um Entscheidungen darüber zu treffen, wann der Stromerzeugung für die Nutzung vor Ort Vorrang vor der Einspeisung von überschüssigem Strom in das Netz eingeräumt werden soll, abhängig von Faktoren wie Strompreisen, Gebäudebelegung und Heiz-/Kühlbedarf.

Integration erneuerbarer Energien und hybride Energiesysteme

• Interaktion zwischen Turbine und erneuerbarer Energie: In Hybrid-Energiesystemen, die Dampf- oder Gasturbinen mit erneuerbaren Energiequellen wie Wind- oder Solarenergie kombinieren, spielt der DS3800HPBD eine Rolle bei der Koordinierung des Betriebs der verschiedenen Energiequellen. Es kann mit den Steuerungssystemen der erneuerbaren Energiekomponenten und dem Netz kommunizieren, um die Stromflüsse zu steuern und einen stabilen und effizienten Betrieb sicherzustellen. Wenn beispielsweise die Stromerzeugung aus Wind hoch ist und den unmittelbaren Bedarf des Netzes übersteigt, kann der Vorstand den Betrieb der Turbine anpassen, um ihre Leistungsabgabe zu reduzieren oder sie sogar vorübergehend abzuschalten, und gleichzeitig die Speicherung oder Verteilung überschüssiger Energie erleichtern. Umgekehrt kann es in Zeiten geringer Verfügbarkeit erneuerbarer Energien die Stromproduktion der Turbine steigern, um den Strombedarf zu decken.
• Integration von Energiespeichern: In Systemen, in denen Energiespeicher integriert sind, wie z. B. Batterien oder Schwungräder, kann der DS3800HPBD mit den Energiespeicher-Steuerungssystemen verbunden werden. Es kann Signale zum Ladezustand des Energiespeichers, zum Netzbedarf und zur Turbinenleistung empfangen, um Entscheidungen darüber zu treffen, wann Energie gespeichert oder abgegeben werden soll und wie der Betrieb der Turbine zur Unterstützung des Netzes angepasst werden muss. Beispielsweise kann die Platine während der Nebenzeiten, wenn die Strompreise niedrig sind, die Turbine anweisen, das Energiespeichersystem aufzuladen und gleichzeitig eine minimale Stromabgabe an das Netz aufrechtzuerhalten. Dann kann es in Spitzenlastzeiten die gespeicherte Energie nutzen, um die Gesamtstromversorgung zu steigern und den kombinierten Betrieb von Turbine und Energiespeicher zu optimieren.

Anpassung: DS3800HPBD

• • Anpassung des Steueralgorithmus: Abhängig von den einzigartigen Eigenschaften der Dampf- oder Gasturbinenanwendung und dem industriellen Prozess, in den sie integriert ist, kann die Firmware des DS3800HPBD angepasst werden, um spezielle Steuerungsalgorithmen zu implementieren. Beispielsweise können in einer Dampfturbine, die für einen bestimmten industriellen Prozess verwendet wird, der eine sehr genaue Temperaturregelung des in die Turbine eintretenden Dampfes erfordert, benutzerdefinierte Algorithmen entwickelt werden, um die Positionen der Dampfeinlassventile auf der Grundlage detaillierterer Temperatursensormesswerte und historischer Daten anzupassen. In einer Gasturbine, die für schnelle Laständerungen in einem Spitzenkraftwerk ausgelegt ist, kann die Firmware so programmiert werden, dass sie die Reaktionszeit für die Anpassung des Kraftstoffdurchflusses und des Lufteinlasses optimiert und dabei Faktoren wie die spezifischen Leistungskurven der Turbine und die erwartete Häufigkeit von Lastschwankungen berücksichtigt .
  • Anpassung der Fehlererkennung und -behandlung: Die Firmware kann so konfiguriert werden, dass sie bestimmte Fehler individuell erkennt und darauf reagiert. Verschiedene Turbinenmodelle oder Betriebsumgebungen können unterschiedliche Fehlermodi oder Komponenten aufweisen, die anfälliger für Probleme sind. In einer Dampfturbine, die sich in einer Anlage befindet, in der in der Vergangenheit Probleme mit der Wasserqualität aufgetreten sind, die die Leistung des Kondensators beeinträchtigen könnten, kann die Firmware so programmiert werden, dass sie Parameter im Zusammenhang mit dem Betrieb des Kondensators genau überwacht, wie z. B. Kühlwassertemperatur und Druckunterschiede. Wenn abnormale Werte erkannt werden, können spezifische Warnungen oder Korrekturmaßnahmen ausgelöst werden, wie z. B. die Anpassung der Kühlwasserdurchflussrate oder die Aktivierung von Backup-Pumpen. In einer Gasturbine, die in einer staubigen Umgebung betrieben wird, kann die Firmware so angepasst werden, dass sie den Druckabfall des Luftfilters häufiger überwacht und Wartungserinnerungen oder automatische Bypass-Verfahren auslöst, wenn der Druckabfall einen bestimmten Schwellenwert überschreitet.
  • Anpassung des Kommunikationsprotokolls: Zur Integration in bestehende industrielle Steuerungssysteme, die möglicherweise unterschiedliche Kommunikationsprotokolle verwenden, kann die Firmware des DS3800HPBD aktualisiert werden, um zusätzliche oder spezielle Protokolle zu unterstützen. Wenn ein Kraftwerk über Altgeräte verfügt, die über ein älteres serielles Protokoll wie RS232 mit spezifischen benutzerdefinierten Einstellungen kommunizieren, kann die Firmware geändert werden, um einen nahtlosen Datenaustausch mit diesen Systemen zu ermöglichen. In einem modernen Setup, das auf die Integration mit Cloud-basierten Überwachungsplattformen oder Industrie 4.0-Technologien abzielt, kann die Firmware so erweitert werden, dass sie mit Protokollen wie MQTT (Message Queuing Telemetry Transport) oder OPC UA (OPC Unified Architecture) für effiziente Fernüberwachung und Datenanalyse funktioniert und Steuerung durch externe Systeme.
  • Anpassung der Datenverarbeitung und Analyse: Die Firmware kann angepasst werden, um spezifische Datenverarbeitungs- und Analyseaufgaben auszuführen, die für die Anwendung relevant sind. In einem Kraft-Wärme-Kopplungssystem (KWK), bei dem die Optimierung des Gleichgewichts zwischen Strom- und Wärmeerzeugung von entscheidender Bedeutung ist, kann die Firmware so programmiert werden, dass sie den Strom- und Wärmebedarf der Anlage im Laufe der Zeit analysiert und die optimalen Betriebspunkte für Dampf oder Gas berechnet Turbine. Es kann auch die Effizienz des Wärmerückgewinnungsprozesses bewerten und Anpassungen des Turbinenbetriebs vorschlagen, um die Gesamtenergienutzung zu verbessern. In einem Hybrid-Stromversorgungssystem, das die Turbine mit erneuerbaren Energiequellen kombiniert, kann die Firmware die Interaktion zwischen verschiedenen Energiequellen analysieren, den Beitrag jeder Quelle zur Gesamtleistungsabgabe berechnen und Entscheidungen darüber treffen, wie der Turbinenbetrieb auf der Grundlage der Verfügbarkeit angepasst werden soll der erneuerbaren Energien und der Netznachfrage.

Hardware-Anpassung

• Anpassung der Eingabe-/Ausgabe-Konfiguration (E/A).:
  • Anpassung des Analogeingangs: Abhängig von den in einer bestimmten Turbinenanwendung verwendeten Sensortypen können die analogen Eingangskanäle des DS3800HPBD individuell angepasst werden. Wenn ein spezieller Temperatursensor mit einem nicht standardmäßigen Spannungsausgangsbereich installiert wird, um die Temperatur einer kritischen Komponente in der Turbine zu messen, können der Platine zusätzliche Signalaufbereitungsschaltungen wie kundenspezifische Widerstände, Verstärker oder Spannungsteiler hinzugefügt werden. Diese Anpassungen stellen sicher, dass die einzigartigen Sensorsignale ordnungsgemäß erfasst und von der Platine verarbeitet werden. In ähnlicher Weise können in einer Gasturbine mit speziell entwickelten Durchflussmessern mit spezifischen Ausgangseigenschaften die analogen Eingänge so konfiguriert werden, dass sie die entsprechenden Spannungs- oder Stromsignale genau verarbeiten.
  • Anpassung der digitalen Ein-/Ausgänge: Die digitalen Ein- und Ausgangskanäle können so angepasst werden, dass sie mit bestimmten digitalen Geräten im System verbunden werden. Wenn die Anwendung den Anschluss kundenspezifischer digitaler Sensoren oder Aktoren mit besonderen Spannungspegeln oder Logikanforderungen erfordert, können zusätzliche Pegelumsetzer oder Pufferschaltungen integriert werden. Beispielsweise können in einer Dampfturbine mit einem speziellen Überdrehzahlschutzsystem, das digitale Komponenten mit spezifischen elektrischen Eigenschaften für erhöhte Zuverlässigkeit verwendet, die digitalen I/O-Kanäle des DS3800HPBD geändert werden, um eine ordnungsgemäße Kommunikation mit diesen Komponenten sicherzustellen. In einem Gasturbinensteuerungssystem mit nicht standardmäßiger digitaler Logik zur Betätigung bestimmter Ventile kann der digitale I/O entsprechend angepasst werden.
  • Anpassung der Leistungsaufnahme: In industriellen Umgebungen mit nicht standardmäßigen Stromversorgungskonfigurationen kann die Leistungsaufnahme des DS3800HPBD angepasst werden. Wenn eine Anlage über eine Stromquelle mit einer anderen Spannungs- oder Stromstärke verfügt als die typischen Stromversorgungsoptionen, die die Platine normalerweise akzeptiert, können Leistungsaufbereitungsmodule wie DC-DC-Wandler oder Spannungsregler hinzugefügt werden, um sicherzustellen, dass die Platine eine stabile und angemessene Stromversorgung erhält. Beispielsweise können in einer Offshore-Stromerzeugungsanlage mit komplexen Stromversorgungssystemen, die Spannungsschwankungen und harmonischen Verzerrungen ausgesetzt sind, maßgeschneiderte Stromeingangslösungen implementiert werden, um den DS3800HPBD vor Spannungsspitzen zu schützen und seinen zuverlässigen Betrieb sicherzustellen.
• Zusatzmodule und Erweiterungen:
  • Erweiterte Überwachungsmodule: Um die Diagnose- und Überwachungsmöglichkeiten des DS3800HPBD zu verbessern, können zusätzliche Sensormodule hinzugefügt werden. In einer Dampfturbine, bei der eine detailliertere Überwachung des Schaufelzustands gewünscht wird, können zusätzliche Sensoren wie Schaufelspitzenabstandssensoren integriert werden, die den Abstand zwischen den Turbinenschaufelspitzen und dem Gehäuse messen. Diese zusätzlichen Sensordaten können dann von der Platine verarbeitet und für eine umfassendere Zustandsüberwachung und Frühwarnung vor potenziellen Blattproblemen verwendet werden. In einer Gasturbine können Sensoren zur Erkennung früher Anzeichen einer Verbrennungsinstabilität, wie etwa optische Sensoren zur Überwachung der Flammeneigenschaften, hinzugefügt werden, um mehr Informationen für die vorbeugende Wartung bereitzustellen und die Lebensdauer der Turbine zu optimieren.
  • Kommunikationserweiterungsmodule: Wenn das Industriesystem über eine veraltete oder spezielle Kommunikationsinfrastruktur verfügt, mit der der DS3800HPBD eine Schnittstelle herstellen muss, können benutzerdefinierte Kommunikationserweiterungsmodule hinzugefügt werden. Dies könnte die Integration von Modulen zur Unterstützung älterer serieller Kommunikationsprotokolle umfassen, die in einigen Einrichtungen noch verwendet werden, oder das Hinzufügen drahtloser Kommunikationsfunktionen für die Fernüberwachung in schwer zugänglichen Bereichen der Anlage oder für die Integration mit mobilen Wartungsteams. In einer verteilten Stromerzeugungsanlage mit mehreren Dampf- oder Gasturbinen, die über ein großes Gebiet verteilt sind, können drahtlose Kommunikationsmodule zum DS3800HPBD hinzugefügt werden, um es Betreibern zu ermöglichen, den Status verschiedener Turbinen aus der Ferne zu überwachen und von einem zentralen Kontrollraum aus oder währenddessen mit den Platinen zu kommunizieren Inspektionen vor Ort.

Anpassung basierend auf Umgebungsanforderungen

• Gehäuse- und Schutzanpassung:
  • Anpassung an raue Umgebungen: In Industrieumgebungen, die besonders rau sind, wie z. B. mit hohem Staubgehalt, hoher Luftfeuchtigkeit, extremen Temperaturen oder chemischer Belastung, kann das physische Gehäuse des DS3800HPBD individuell angepasst werden. Um den Schutz vor Korrosion, Staubeintritt und Feuchtigkeit zu verbessern, können spezielle Beschichtungen, Dichtungen und Dichtungen hinzugefügt werden. Beispielsweise kann in einem Wüstenkraftwerk, in dem Staubstürme häufig vorkommen, das Gehäuse mit verbesserten Staubschutzfunktionen und Luftfiltern ausgestattet werden, um die internen Komponenten der Platine sauber zu halten. In einer chemischen Verarbeitungsanlage, in der die Gefahr von Chemikalienspritzern und -dämpfen besteht, kann das Gehäuse aus Materialien hergestellt werden, die gegen chemische Korrosion beständig sind, und abgedichtet werden, um zu verhindern, dass schädliche Substanzen in die internen Komponenten der Steuerplatine gelangen.
  • Anpassung des Wärmemanagements: Abhängig von den Umgebungstemperaturbedingungen der industriellen Umgebung können maßgeschneiderte Wärmemanagementlösungen integriert werden. In einer Anlage in einem heißen Klima, in der die Steuerplatine möglicherweise über längere Zeiträume hohen Temperaturen ausgesetzt ist, können zusätzliche Kühlkörper, Kühlventilatoren oder sogar Flüssigkeitskühlsysteme (falls zutreffend) in das Gehäuse integriert werden, um das Gerät in seinem Inneren zu halten optimaler Betriebstemperaturbereich. In einem Kaltklimakraftwerk können Heizelemente oder Isolierungen hinzugefügt werden, um sicherzustellen, dass der DS3800HPBD auch bei Minusgraden zuverlässig startet und arbeitet.

Anpassung an spezifische Industriestandards und -vorschriften

• Compliance-Anpassung:
  • Anforderungen an Kernkraftwerke: In Kernkraftwerken, die äußerst strenge Sicherheits- und Regulierungsstandards haben, kann der DS3800HPBD an diese spezifischen Anforderungen angepasst werden. Dies kann die Verwendung strahlungsgehärteter Materialien und Komponenten, die Durchführung spezieller Test- und Zertifizierungsprozesse zur Gewährleistung der Zuverlässigkeit unter nuklearen Bedingungen und die Implementierung redundanter oder ausfallsicherer Funktionen zur Einhaltung der hohen Sicherheitsanforderungen der Branche umfassen. In einem nuklear betriebenen Marineschiff oder einer Anlage zur Kernenergieerzeugung müsste die Steuerplatine beispielsweise strenge Sicherheits- und Leistungsstandards erfüllen, um den sicheren Betrieb der Systeme zu gewährleisten, die auf dem DS3800HPBD für die Eingangssignalverarbeitung und -steuerung in Dampf basieren oder Gasturbine oder andere relevante Anwendungen.
  • Luft- und Raumfahrtnormen: Bei Anwendungen in der Luft- und Raumfahrt gelten aufgrund der kritischen Natur des Flugzeugbetriebs besondere Vorschriften hinsichtlich Vibrationstoleranz, elektromagnetischer Verträglichkeit (EMV) und Zuverlässigkeit. Der DS3800HPBD kann an diese Anforderungen angepasst werden. Beispielsweise muss es möglicherweise modifiziert werden, um über verbesserte Schwingungsisolationsfunktionen und einen besseren Schutz vor elektromagnetischen Störungen zu verfügen, um einen zuverlässigen Betrieb während des Fluges zu gewährleisten. In einem Flugzeughilfsaggregat (APU), das eine Dampf- oder Gasturbine zur Stromerzeugung nutzt und eine Eingangssignalverarbeitung für seine Steuerungssysteme benötigt, müsste die Platine strenge Luftfahrtstandards für Qualität und Leistung einhalten, um die Sicherheit und Effizienz zu gewährleisten die APU und zugehörige Systeme.
