General Electric DS3800HRRB Hilfsoberflächen-Panel perfekt für Industrie

Produktbeschreibung: DS3800HRRB

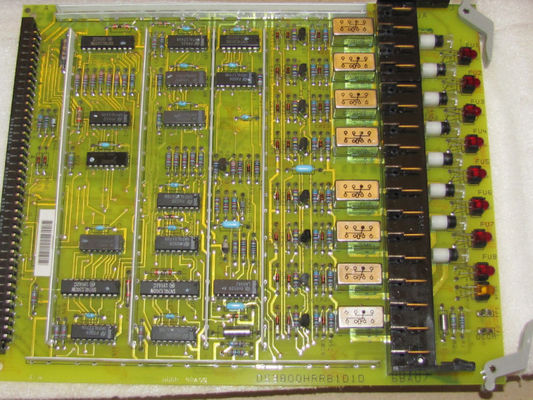

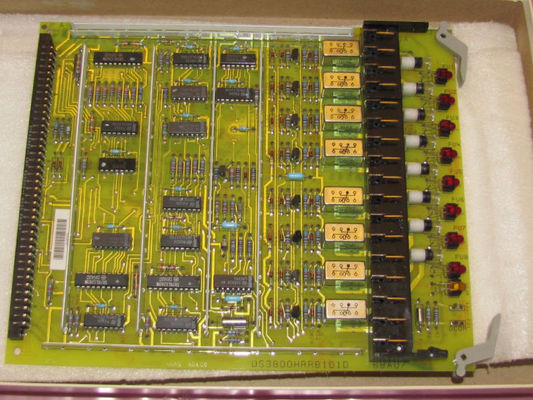

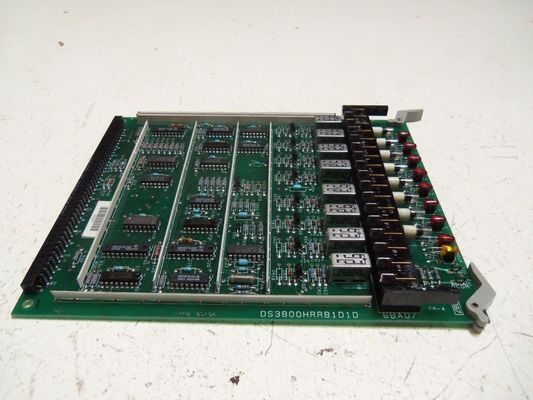

• Platinenlayout und Komponentenplatzierung: Der DS3800HRRB verfügt über ein sorgfältig organisiertes Layout auf seiner Leiterplatte. Mit rund neunzig über die Platine verteilten integrierten Schaltkreisen ist jede Komponente strategisch positioniert, um den Fluss elektrischer Signale zu optimieren und einen effizienten Betrieb sicherzustellen. Die sechzehn EEPROM- (Electrically Erasable Programmable Read-Only Memory) und EPROM- (Erasable Programmable Read-Only Memory) Chips sind Schlüsselelemente zum Speichern der notwendigen Programme und Daten, die das Verhalten der Platine definieren. Die Tatsache, dass EEPROM nur einmal programmiert werden kann und EPROM umprogrammierbar ist, bietet je nach den spezifischen Anforderungen der Anwendung unterschiedliche Flexibilitätsgrade.



• Steckerschnittstellen: Die Platine ist mit einem weiblichen (Yin) Anschluss und einem männlichen (Yang) Anschluss ausgestattet, die als Hauptverbindungspunkte für die Integration mit anderen Komponenten im industriellen Steuerungssystem dienen. Diese Ports sind mit spezifischen Pin-Konfigurationen und elektrischen Eigenschaften ausgestattet, um eine zuverlässige Signalübertragung und Stromversorgung zu gewährleisten. Darüber hinaus könnten die sieben Metallteiler auf der Platine eine Rolle bei der Trennung oder Organisation verschiedener elektrischer Verbindungen spielen, vielleicht um Störungen zu reduzieren oder die Weiterleitung bestimmter Signale zu erleichtern.



Funktionale Fähigkeiten



• Relaisfunktionalität: Als digitale Relais-E/A-Karte ist die DS3800HRRB hauptsächlich für die Verarbeitung digitaler Eingangs- und Ausgangssignale im Zusammenhang mit Relaisoperationen verantwortlich. Es kann digitale Signale von verschiedenen Sensoren, Controllern oder anderen Geräten innerhalb des Systems empfangen und diese Signale zur Steuerung des Zustands von Relais verwenden. In einer Turbinensteuerungsanwendung könnte es beispielsweise ein Signal empfangen, das darauf hinweist, dass ein bestimmter Temperaturschwellenwert in der Brennkammer der Turbine überschritten wurde. Basierend auf dieser Eingabe kann die Platine dann ein Relais aktivieren, das einen Alarm auslöst oder eine Korrekturmaßnahme einleitet, beispielsweise die Anpassung des Kraftstoffdurchflusses oder der Kühlmechanismen.



• Signalverarbeitung und -konditionierung: Die Karte führt wesentliche Signalverarbeitungsaufgaben für die von ihr verarbeiteten digitalen Signale aus. Es kann die digitalen Eingangssignale dekodieren und interpretieren und so sicherstellen, dass sie im richtigen Format vorliegen und den erwarteten Eingangsbedingungen entsprechen. Dies kann die Überprüfung der richtigen Kodierungsschemata umfassen, die von verschiedenen Sensoren oder Geräten im System verwendet werden.



• Integration mit Systemsteuerung: Der DS3800HRRB ist so konzipiert, dass er nahtlos in das GE Mark IV Speedtronic-System integriert und in andere Platinen und Komponenten integriert werden kann. Es kann mit der Hauptsteuereinheit des Systems kommunizieren und Daten über den Status der Relais, empfangene Eingangssignale und alle ergriffenen Maßnahmen austauschen. Dies ermöglicht einen koordinierten Betrieb des gesamten Turbinensteuerungssystems oder des breiteren industriellen Steuerungsaufbaus. Es kann beispielsweise Befehle von der zentralen Steuereinheit empfangen, um bestimmte Relaiszustände einzustellen oder über den aktuellen Status der Relais und der damit verbundenen Prozesse zurückzumelden.



Details zur Signalverarbeitung und -verarbeitung



• Digitale Eingangssignale: Die Karte ist für die Verarbeitung mehrerer digitaler Eingangskanäle konfiguriert. Diese Kanäle können digitale Signale mit bestimmten Spannungs- und Logikpegeln empfangen, die typischerweise den Industriestandards TTL (Transistor-Transistor Logic) oder CMOS (Complementary Metal-Oxide-Semiconductor) entsprechen. Ein digitaler High-Pegel kann im Bereich von 2,4 V bis 5 V liegen und ein digitaler Low-Pegel zwischen 0 V und 0,8 V. Der DS3800HRRB kann diese Standard-Logikpegel genau erkennen und verarbeiten, um anhand der empfangenen Signale die geeigneten Aktionen zu bestimmen. Die Anzahl der Eingangskanäle und ihre spezifischen Funktionen können je nach Anwendungsanforderungen angepasst werden, was die Integration mit einer Vielzahl von Sensoren und Steuergeräten ermöglicht.
• Digitale Ausgangssignale: Auf der Ausgangsseite generiert die Platine digitale Signale zur Steuerung der Relais und zur Kommunikation mit anderen Komponenten. Die Ausgangssignale entsprechen außerdem den Standardspannungs- und Logikpegeln, um die Kompatibilität mit externen Geräten zu gewährleisten. Die Platine kann mehrere Relais gleichzeitig ansteuern, wobei jeder Ausgangskanal eine bestimmte Ansteuerkapazität in Bezug auf den Strom und die Spannung hat, die er liefern kann. Diese Antriebskapazität ist so konzipiert, dass sie für den Betrieb typischer Industrierelais und anderer Aktoren ausreicht, die üblicherweise in Steuerungssystemen verwendet werden. Beispielsweise kann es die erforderliche elektrische Energie liefern, um eine Relaisspule zu aktivieren oder zu deaktivieren, die wiederum das Schalten von Stromkreisen steuert, die mit den Kontakten des Relais verbunden sind.

Rolle in industriellen Systemen



• Stromerzeugung: Bei Stromerzeugungsanwendungen, insbesondere solchen mit GE Mark IV Speedtronic-gesteuerten Turbinen (sowohl Gas- als auch Dampfturbinen), spielt der DS3800HRRB eine entscheidende Rolle. Es ist an der Überwachung der verschiedenen Parameter der Turbine wie Temperatur, Druck und Vibration mithilfe der von Sensoren empfangenen Signale beteiligt. Basierend auf diesen Eingaben steuert es die Relais, die mit verschiedenen Komponenten der Hilfssysteme der Turbine verbunden sind. Es kann beispielsweise die Relais für Kraftstoffventile, Dampfventile, Kühlwasserpumpen und Lüftungsventilatoren verwalten. Durch die Steuerung dieser Relais trägt es dazu bei, die optimalen Betriebsbedingungen der Turbine aufrechtzuerhalten, eine effiziente Stromerzeugung sicherzustellen und die Turbine vor anormalen Betriebsbedingungen zu schützen, die zu Schäden oder Leistungseinbußen führen könnten.
• Industrielle Fertigung und Prozesskontrolle: In Produktionsanlagen, in denen Turbinen zum Antrieb verschiedener Prozesse eingesetzt werden, erfüllt der DS3800HRRB eine ähnliche Funktion. In einer Chemiefabrik beispielsweise, in der eine Turbine einen Kompressor für die Gaszirkulation antreibt, oder in einer Papierfabrik, in der eine Dampfturbine Walzen für die Papierproduktion antreibt, verarbeitet die Platine die Signale im Zusammenhang mit den Prozessanforderungen und dem Zustand der Turbine. Mithilfe dieser Signale steuert es die Relais, die die erforderlichen Geräte antreiben, beispielsweise Motoren zur Einstellung der Geschwindigkeit der Walzen oder Ventile zur Regulierung des Chemikalien- oder Dampfflusses. Dies gewährleistet einen reibungslosen und effizienten Herstellungsprozess und schützt die Ausrüstung gleichzeitig vor potenziellen Problemen wie Überhitzung oder übermäßiger mechanischer Beanspruchung.

Umwelt- und betriebliche Überlegungen



• Temperaturtoleranz: Der DS3800HRRB ist für den Betrieb innerhalb eines bestimmten Temperaturbereichs ausgelegt, der für Industrieumgebungen typisch ist. Dieser Bereich ermöglicht den zuverlässigen Betrieb in verschiedenen Umgebungen, von kalten Stromerzeugungsstandorten im Freien bis hin zu heißen Produktionsbereichen, in denen es der Hitze ausgesetzt sein kann, die von in der Nähe befindlichen Maschinen erzeugt wird. Die Fähigkeit, diesen Temperaturschwankungen standzuhalten, stellt sicher, dass die Signalverarbeitung, die Relaissteuerung und die Integration in das System konsistent bleiben und es nicht zu Leistungseinbußen oder Komponentenausfällen aufgrund extremer Hitze oder Kälte kommt.
• Elektromagnetische Verträglichkeit (EMV): Um in elektrisch verrauschten Industrieumgebungen mit Motoren, Generatoren und anderen elektrischen Geräten, die elektromagnetische Felder erzeugen, effektiv zu arbeiten, verfügt der DS3800HRRB über gute elektromagnetische Verträglichkeitseigenschaften. Es ist so konzipiert, dass es externen elektromagnetischen Störungen standhält und außerdem seine eigenen elektromagnetischen Emissionen minimiert, um Störungen mit anderen Komponenten im System zu verhindern. Dies wird durch sorgfältiges Schaltungsdesign, die Verwendung von Komponenten mit guten EMV-Eigenschaften und potenzielle Abschirmungsmaßnahmen erreicht, sodass die Platine auch bei elektromagnetischen Störungen die Signalintegrität und zuverlässige Kommunikation aufrechterhalten kann.
• Luftfeuchtigkeit und andere Faktoren: Die Platine kann in Umgebungen mit einem in Industrieumgebungen üblichen Bereich der relativen Luftfeuchtigkeit betrieben werden, normalerweise im nicht kondensierenden Bereich. Dadurch wird sichergestellt, dass Feuchtigkeit in der Luft keine elektrischen Kurzschlüsse oder Schäden an den internen Komponenten verursacht. Darüber hinaus ist es so konstruiert, dass es anderen üblichen Umweltfaktoren in Industrieumgebungen wie Staub, Vibrationen und mechanischen Stößen standhält. Das robuste Design und die Auswahl der Komponenten tragen dazu bei, die Haltbarkeit und den zuverlässigen Betrieb über einen längeren Zeitraum unter diesen anspruchsvollen Bedingungen sicherzustellen.



Merkmale:DS3800HRRB

• Integration digitaler Relais:
  • Steuerung mehrerer Relais: Der DS3800HRRB ist für die gleichzeitige Steuerung mehrerer Relais konzipiert. Es verfügt über die notwendigen Schaltkreise und Ausgangskanäle, um das Ein- und Ausschalten mehrerer Relais zu verwalten und so komplexe Steuerungsszenarien in industriellen Systemen zu bewältigen. In einem Turbinensteuerungsaufbau kann es beispielsweise Relais für verschiedene Funktionen wie Kraftstoffeinspritzung, Dampfflussregelung, Kühlwasserzirkulation und Belüftung steuern, die alle für den ordnungsgemäßen Betrieb der Turbine und der zugehörigen Systeme von entscheidender Bedeutung sind.
  • Überwachung des Relaiszustands: Die Platine kann den Zustand der von ihr gesteuerten Relais überwachen. Es kann erkennen, ob ein Relais geöffnet oder geschlossen ist, und diese Informationen an die Steuereinheit des Systems oder andere Überwachungskomponenten zurückmelden. Dieses Echtzeit-Feedback ist wichtig, um sicherzustellen, dass die beabsichtigten Aktionen ausgeführt werden, und um etwaige Probleme mit dem Relaisbetrieb zu diagnostizieren. Wenn beispielsweise ein Relais nicht schließt, wenn es den Befehl zum Starten eines bestimmten Prozesses erhält, kann das System das Problem schnell identifizieren und entsprechende Korrekturmaßnahmen ergreifen.
• Digitale Signalverarbeitung:
  • Dekodierung des Eingangssignals: Das Board beherrscht die Dekodierung verschiedener digitaler Eingangssignale, die von Sensoren, Controllern und anderen Geräten innerhalb des industriellen Steuerungssystems empfangen werden. Es kann verschiedene Kodierungsformate verarbeiten und in ein Format umwandeln, das von seiner internen Logik verstanden und verarbeitet werden kann. Dadurch kann es mit einer Vielzahl von Komponenten verbunden werden, die möglicherweise ihre eigenen spezifischen Methoden zur Darstellung digitaler Informationen verwenden. Es kann beispielsweise Signale von digitalen Temperatursensoren, Drucksensoren oder Statusanzeigen dekodieren, die proprietäre Kodierungsschemata verwenden.
  • Ausgangssignalerzeugung: Auf der Ausgangsseite erzeugt es digitale Signale mit geeigneten Spannungs- und Logikpegeln, um die Relais zu steuern und mit anderen Komponenten zu kommunizieren. Die erzeugten Signale sind zuverlässig und haben die nötige Stärke, um die angeschlossenen Geräte anzutreiben. Bei Bedarf kann es auch eine Pufferung und Verstärkung der Ausgangssignale durchführen, um sicherzustellen, dass sie ihr Ziel ohne Beeinträchtigung erreichen, insbesondere bei langen Kabelstrecken oder Komponenten, die eine höhere Signalleistung erfordern.
  • Signalkonditionierung: Der DS3800HRRB wendet Signalkonditionierungstechniken sowohl auf Eingangs- als auch auf Ausgangssignale an. Bei Eingangssignalen filtert es elektrisches Rauschen und Interferenzen heraus, die in der industriellen Umgebung auftreten können, und stellt so sicher, dass nur saubere und genaue Signale verarbeitet werden. Für Ausgangssignale können Parameter wie Signalanstiegs- und -abfallzeiten an die Anforderungen der angeschlossenen Relais und anderer Geräte angepasst werden, wodurch die Leistung des Gesamtsystems optimiert und das Risiko einer Fehlauslösung oder eines fehlerhaften Betriebs verringert wird.



Merkmale der Anpassungsfähigkeit an die Umwelt

Großer Temperaturbereich: Die Platine ist für den Betrieb in einem Temperaturbereich ausgelegt, der für verschiedene Industrieumgebungen geeignet ist. Dieser Bereich ermöglicht in der Regel einen zuverlässigen Betrieb sowohl an kalten Außenstandorten, z. B. an Stromerzeugungsstandorten in kälteren Klimazonen, als auch an heißen Produktionsstandorten, wo es der von nahegelegenen Maschinen erzeugten Hitze ausgesetzt sein kann. Die Fähigkeit, diesen Temperaturschwankungen standzuhalten, stellt sicher, dass seine Signalverarbeitung, Relaissteuerung und Integrationsfähigkeiten konsistent bleiben und es nicht zu Leistungseinbußen oder Komponentenausfällen aufgrund extremer Hitze oder Kälte kommt.Elektromagnetische Verträglichkeit (EMV): Der DS3800HRRB verfügt über gute elektromagnetische Verträglichkeitseigenschaften. Es ist so konzipiert, dass es externen elektromagnetischen Störungen durch andere elektrische Geräte in der Nähe standhält und außerdem seine eigenen elektromagnetischen Emissionen minimiert, um Störungen anderer Komponenten im System zu vermeiden. Dies wird durch sorgfältiges Schaltungsdesign, den Einsatz von Bauteilen mit guten EMV-Eigenschaften und ggf. Abschirmmaßnahmen erreicht. Dadurch kann die Platine die Signalintegrität und zuverlässige Kommunikation in elektrisch verrauschten Industrieumgebungen aufrechterhalten, die häufig in Umgebungen auftreten, in denen Motoren, Generatoren und andere elektrische Geräte vorhanden sind.Feuchtigkeitstoleranz: Die Platine kann in Umgebungen mit einem in Industrieumgebungen üblichen Bereich der relativen Luftfeuchtigkeit betrieben werden, normalerweise im nicht kondensierenden Bereich. Diese Feuchtigkeitstoleranz stellt sicher, dass die Luftfeuchtigkeit keine elektrischen Kurzschlüsse oder Schäden an den internen Komponenten verursacht, sodass das Gerät in Bereichen eingesetzt werden kann, in denen aufgrund industrieller Prozesse oder Umgebungsbedingungen unterschiedliche Feuchtigkeitsniveaus vorhanden sind.

Diagnose- und Überwachungsfunktionen



• Kontrollleuchten (falls zutreffend): Die Platine verfügt möglicherweise über Anzeigeleuchten, die visuelle Hinweise auf den Betriebsstatus geben. Diese Lichter können verschiedene Aspekte wie den Einschaltstatus, die Signalaktivität, das Vorhandensein von Fehlern oder Warnungen und den Status bestimmter Funktionen wie Relaisbetrieb oder Speicherzugriff anzeigen. Beispielsweise könnte eine grüne LED anzeigen, dass die Platine mit Strom versorgt wird und ordnungsgemäß funktioniert, während eine rote LED einen Fehlerzustand signalisieren könnte, etwa ein erkanntes Problem mit einem eingehenden Signal oder ein Problem mit einem Relais, das nicht wie erwartet reagiert. Diese visuellen Hinweise ermöglichen es Technikern und Bedienern, potenzielle Probleme schnell zu erkennen und entsprechende Maßnahmen zu ergreifen, ohne sofort auf komplexe Diagnosetools zurückgreifen zu müssen.
• Fehlerberichterstattung: Der DS3800HRRB kann Fehler im Zusammenhang mit der Signalverarbeitung, dem Relaisbetrieb oder dem Speicherzugriff erkennen und melden. Es kann diese Fehler an das Diagnosesystem oder die Steuereinheit des Systems weiterleiten und so detaillierte Informationen über die Art des Problems liefern. Dies ermöglicht eine effizientere Fehlerbehebung und Wartung, da Techniker den genauen Ort und die Ursache eines Problems lokalisieren und die erforderlichen Korrekturen durchführen können.

Integrations- und Kompatibilitätsfunktionen

Systemkompatibilität:

• Mark IV Speedtronic-Integration: Der DS3800HRRB wurde speziell für die nahtlose Zusammenarbeit mit dem GE Mark IV Speedtronic-System entwickelt. Es hält sich an die internen Kommunikationsprotokolle, Busarchitekturen und elektrischen Standards des Systems. Dadurch wird sichergestellt, dass es effektiv mit anderen Platinen, Controllern und Sensoren im Mark IV-Setup kommunizieren kann, was den koordinierten Betrieb des gesamten Turbinensteuerungssystems erleichtert. Es kann beispielsweise Daten über den Relaisstatus, Eingangssignale und Steuerbefehle mit der Hauptsteuereinheit austauschen, sodass das System fundierte Entscheidungen treffen und den Turbinenbetrieb entsprechend anpassen kann.
• Industriestandard-Schnittstellen: Zusätzlich zur Integration in das Mark IV-System entspricht die Karte auch branchenüblichen Spannungs- und Logikpegeln für digitale Ein- und Ausgänge. Es akzeptiert und generiert typischerweise Signale, die auf den Standards TTL (Transistor-Transistor Logic) oder CMOS (Complementary Metal-Oxide-Semiconductor) basieren, die in der Elektronikindustrie weit verbreitet sind. Diese Kompatibilität ermöglicht die Verbindung mit einer breiten Palette externer Geräte, wie z. B. Standard-Industrierelais, Aktoren und anderen Steuermodulen, die diesen gängigen Standards entsprechen. Es bietet Flexibilität beim Systemdesign und die Möglichkeit, bei Bedarf Komponenten von Drittanbietern zu integrieren.

Speicher- und Programmierbarkeitsfunktionen

Onboard-Speicher:

• EEPROM und EPROM: Die Platine enthält sechzehn EEPROM- (Electrically Erasable Programmable Read-Only Memory) und EPROM- (Erasable Programmable Read-Only Memory) Chips. Diese Speicherkomponenten spielen eine entscheidende Rolle bei der Speicherung der Programme und Daten, die die Funktionalität des Boards definieren. Das EEPROM, das nur einmal programmiert werden kann, kann zum Speichern kritischer Konfigurationsparameter oder dauerhafter, anwendungsspezifischer Einstellungen verwendet werden. Da das EPROM hingegen umprogrammierbar ist, ermöglicht es eine flexible Anpassung des Verhaltens der Platine im Laufe der Zeit. Wenn es beispielsweise Änderungen in der Steuerlogik gibt oder neue Funktionen hinzugefügt werden müssen, kann das EPROM mit neuem Code aktualisiert werden, um diese Änderungen umzusetzen.
• Programmanpassung: Das Vorhandensein dieser Speicherchips ermöglicht es Benutzern, den Betrieb des DS3800HRRB an ihre spezifischen industriellen Anforderungen anzupassen. Ingenieure können benutzerdefinierte Programme schreiben, um einzigartige Steuerungsalgorithmen zu implementieren, sich an unterschiedliche Turbinenbetriebsbedingungen anzupassen oder sie in bestimmte ältere oder fortschrittliche Steuerungssysteme zu integrieren. Diese Programmierbarkeit macht es zu einer vielseitigen Komponente, die an verschiedene Anwendungen im Bereich der industriellen Steuerung angepasst werden kann.



Technische Parameter: DS3800HRRB

• Stromversorgung
  • Eingangsspannung: Der DS3800HRRB arbeitet normalerweise mit einem bestimmten Eingangsspannungsbereich. Normalerweise ist eine Gleichspannung innerhalb eines bestimmten Bereichs erforderlich, der je nach Modell und Anwendungsanforderungen zwischen 5 V DC und 15 V DC liegen kann. Dieser Spannungsbereich wurde gewählt, um die Kompatibilität mit den in industriellen Steuerungsumgebungen üblichen Stromversorgungssystemen sicherzustellen und einen stabilen Betrieb der internen Komponenten der Platine zu gewährleisten.
  • Stromverbrauch: Unter normalen Betriebsbedingungen liegt der Stromverbrauch des DS3800HRRB im Allgemeinen in einem bestimmten Bereich. Der durchschnittliche Stromverbrauch kann etwa 1 bis 5 Watt betragen, abhängig von Faktoren wie dem Grad der Aktivität bei der Signalverarbeitung, der Anzahl der gleichzeitig gesteuerten Relais und der Komplexität der ausgeführten Funktionen. Der Stromverbrauch ist optimiert, um einen effizienten Betrieb zu gewährleisten und gleichzeitig die Wärmeentwicklung in überschaubaren Grenzen zu halten.
• Eingangssignale
  • Digitale Eingänge
    • Anzahl der Kanäle: Typischerweise stehen mehrere digitale Eingangskanäle zur Verfügung, oft im Bereich von 8 bis 16 Kanälen. Diese Kanäle sind für den Empfang digitaler Signale von verschiedenen Quellen wie Sensoren, Controllern oder anderen Kommunikationsschnittstellen innerhalb des industriellen Steuerungssystems konzipiert.
    • Eingabelogikebenen: Die digitalen Eingangskanäle sind so konfiguriert, dass sie Standardlogikpegel akzeptieren, die normalerweise den Standards TTL (Transistor-Transistor Logic) oder CMOS (Complementary Metal-Oxide-Semiconductor) entsprechen. Ein digitaler High-Pegel könnte im Bereich von 2,4 V bis 5 V liegen und ein digitaler Low-Pegel zwischen 0 V und 0,8 V. Die Platine ist darauf ausgelegt, diese Standard-Logikpegel genau zu erkennen und zu verarbeiten, um eine ordnungsgemäße Dekodierung und Pufferung der eingehenden digitalen Signale sicherzustellen.
    • Eingangssignalfrequenz: Die digitalen Eingangskanäle können Signale mit Frequenzen von typischerweise bis zu mehreren Megahertz (MHz) verarbeiten. Dies ermöglicht die Verarbeitung relativ schneller digitaler Signale und ermöglicht die Datenerfassung und -verarbeitung in Echtzeit in Anwendungen, bei denen schnelle Reaktionszeiten erforderlich sind, beispielsweise in Turbinensteuerungssystemen oder Hochgeschwindigkeitsfertigungsprozessen.
  • Analogeingänge (falls zutreffend): Einige Modelle des DS3800HRRB verfügen möglicherweise auch über eine begrenzte Anzahl analoger Eingangskanäle, die normalerweise zwischen 0 und 4 Kanälen liegen. Diese werden verwendet, um analoge Signale von bestimmten Sensoren zu empfangen, die sowohl eine analoge als auch eine digitale Signalverarbeitung erfordern. Die analogen Eingangskanäle können je nach Ausführung Spannungssignale in bestimmten Bereichen verarbeiten, z. B. 0–5 V DC oder 0–10 V DC. Sie unterstützen möglicherweise auch Stromeingangssignale im Bereich von 0 bis 20 mA oder 4 bis 20 mA für den Anschluss an bestimmte Arten von Sensoren wie Durchflussmesser oder Füllstandssensoren.
• Ausgangssignale
  • Digitale Ausgänge
    • Anzahl der Kanäle: Typischerweise gibt es auch mehrere digitale Ausgangskanäle, oft im Bereich von 8 bis 16 Kanälen. Diese Kanäle können binäre Signale zur Steuerung von Komponenten wie Relais, Magnetventilen und Digitalanzeigen liefern oder mit anderen digitalen Steuerungen im industriellen Umfeld kommunizieren.
    • Ausgangslogikebenen: Die digitalen Ausgangskanäle können Signale mit Logikpegeln ähnlich den digitalen Eingängen erzeugen, mit einem digitalen High-Pegel im geeigneten Spannungsbereich zum Ansteuern externer Geräte und einem digitalen Low-Pegel im Standard-Niederspannungsbereich. Dies stellt die Kompatibilität mit einer Vielzahl externer Komponenten sicher, die für den Betrieb auf diese Standardlogikebenen angewiesen sind.
    • Ausgangssignal-Antriebskapazität: Die digitalen Ausgangskanäle verfügen über eine bestimmte Antriebskapazität, die den maximalen Strom und die maximale Spannung bestimmt, die sie zur Ansteuerung externer Lasten liefern können. Diese Antriebskapazität ist so ausgelegt, dass sie für typische Industrielasten wie Relais, Aktoren, Displays und andere digitale Geräte, die üblicherweise in Steuerungssystemen verwendet werden, ausreichend ist. Beispielsweise könnte jeder Ausgangskanal je nach Design in der Lage sein, einen Strom im Bereich von einigen Milliampere bis mehreren zehn Milliampere zu liefern oder abzuleiten.
  • Analoge Ausgänge (falls zutreffend): In einigen Konfigurationen verfügt die Karte möglicherweise über einige analoge Ausgangskanäle, normalerweise im Bereich von 0 bis 4 Kanälen. Diese können analoge Steuersignale für Aktoren oder andere Geräte erzeugen, deren Betrieb auf analogen Eingängen beruht, wie z. B. Antriebe mit variabler Geschwindigkeit oder analoge Steuerventile. Die analogen Ausgangskanäle können Spannungssignale in bestimmten Bereichen ähnlich den Eingängen erzeugen, z. B. 0–5 V DC oder 0–10 V DC, und verfügen über eine Ausgangsimpedanz, die auf typische Lastanforderungen in industriellen Steuerungssystemen abgestimmt ist, um eine stabile und genaue Signalübertragung zu gewährleisten.

Verarbeitungs- und Speicherspezifikationen



• Prozessor
  • Typ und Taktrate: Der DS3800HRRB enthält einen Mikroprozessor mit einer bestimmten Architektur und Taktrate. Die Taktrate liegt je nach Modell typischerweise im Bereich von mehreren zehn bis hundert MHz. Er könnte beispielsweise eine Taktfrequenz von 20 MHz bis 80 MHz haben, die bestimmt, wie schnell der Mikroprozessor Anweisungen ausführen und die eingehenden Signale verarbeiten kann. Eine höhere Taktrate ermöglicht eine schnellere Datenanalyse und Entscheidungsfindung bei der gleichzeitigen Verarbeitung mehrerer Eingangssignale.
  • Verarbeitungsmöglichkeiten: Der Mikroprozessor ist in der Lage, verschiedene arithmetische, logische und Steueroperationen durchzuführen. Es kann die Dekodierungs- und Pufferungsalgorithmen für digitale Signale ausführen, den Datenfluss zwischen Eingangs- und Ausgangskanälen verwalten und alle erforderlichen Fehlererkennungen und -korrekturen durchführen. Es kann auch mit anderen Komponenten im System verbunden werden und alle in seiner Firmware programmierten Zusatzfunktionen ausführen.
• Erinnerung
  • Onboard-Speichertypen: Das Board enthält verschiedene Arten von Onboard-Speicher. Es umfasst typischerweise EPROM-Chips (Erasable Programmable Read-Only Memory) und EEPROM-Chips (Electrically Erasable Programmable Read-Only Memory). Normalerweise gibt es insgesamt sechzehn dieser Speicherchips mit spezifischen Funktionen und Verwendungszwecken. Das EEPROM kann nur einmal programmiert werden und wird häufig zum Speichern kritischer Konfigurationsparameter oder dauerhafter Einstellungen verwendet. Da das EPROM umprogrammierbar ist, ermöglicht es eine flexible Anpassung des Verhaltens der Platine im Laufe der Zeit. Diese Speicherchips werden zum Speichern von Firmware, Konfigurationsparametern und anderen kritischen Daten verwendet, die das Board für den Betrieb und die langfristige Aufrechterhaltung seiner Funktionalität benötigt.
  • Direktzugriffsspeicher (RAM): Es gibt auch eine gewisse Menge an Onboard-RAM für die temporäre Datenspeicherung während des Betriebs. Die RAM-Kapazität kann je nach Design zwischen einigen Kilobyte und mehreren zehn Kilobyte liegen. Es wird vom Mikroprozessor zum Speichern und Bearbeiten von Daten wie Sensormesswerten, Zwischenberechnungsergebnissen und Kommunikationspuffern verwendet, während er Informationen verarbeitet und Aufgaben ausführt.

Parameter der Kommunikationsschnittstelle



• Interne Kommunikation innerhalb des Mark IV-Systems
  • Busgeschwindigkeiten und Protokolle: Der DS3800HRRB kommuniziert mit anderen Komponenten im GE Mark IV Speedtronic-System über spezifische interne Busgeschwindigkeiten und Protokolle. Die Busgeschwindigkeiten können je nach Anwendung und spezifischen Anforderungen des Systems variieren, liegen jedoch typischerweise im Bereich von mehreren Megabit pro Sekunde (Mbps). Die verwendeten Protokolle sind proprietär für das Mark IV-System und sollen einen effizienten und zuverlässigen Datenaustausch zwischen verschiedenen Karten und Modulen gewährleisten. Diese Protokolle regeln, wie Daten innerhalb des Systems formatiert, adressiert und übertragen werden, um eine nahtlose Integration und einen koordinierten Betrieb zu ermöglichen.
  • Steckertypen und Pinbelegung: Es verwendet spezielle Anschlüsse für die Verbindung mit anderen Mark IV-Komponenten. Die Steckertypen und ihre Pinbelegung sind innerhalb der Mark IV-Serie standardisiert, um eine ordnungsgemäße elektrische Verbindung und Signalübertragung zu gewährleisten. Beispielsweise könnte es mehrpolige Steckverbinder mit spezifischen Pins für die Stromversorgung, digitale Ein- und Ausgangssignale und Kommunikationsleitungen geben.
• Externe Kommunikation (falls zutreffend)
  • Ethernet-Schnittstelle: In einigen Konfigurationen verfügt der DS3800HRRB möglicherweise über eine Ethernet-Schnittstelle für die externe Kommunikation. Die Ethernet-Schnittstelle unterstützt normalerweise branchenübliche Ethernet-Geschwindigkeiten, beispielsweise 10/100 Mbit/s. Es unterstützt Ethernet-Protokolle wie IEEE 802.3 und ermöglicht so eine nahtlose Integration in lokale Netzwerke (LANs) sowie die Kommunikation mit anderen mit dem Netzwerk verbundenen Geräten, einschließlich Computern, Servern und anderen Industriesteuerungen. Diese Schnittstelle erleichtert die Fernüberwachung, -steuerung und den Datenaustausch über das Netzwerk und ermöglicht so die Verwaltung und Überwachung des Betriebs des Industriesystems von einem zentralen Standort aus.
  • Serielle Kommunikationsschnittstellen: Das Board unterstützt möglicherweise auch serielle Kommunikationsschnittstellen wie RS-232 oder RS-485. Die RS-232-Schnittstelle unterstützt je nach Konfiguration Baudraten von typischerweise 9600 Bit pro Sekunde (bps) bis zu höheren Werten wie 115200 bps. Die RS-485-Schnittstelle unterstützt auch Multidrop-Kommunikation und höhere Baudraten und ermöglicht so die Kommunikation mit mehreren Geräten in einer seriellen Buskonfiguration. Diese seriellen Schnittstellen können für die Verbindung mit älteren Geräten, externen Sensoren oder anderen Geräten verwendet werden, die diese gängigen seriellen Kommunikationsprotokolle verwenden.

Umweltspezifikationen



• Betriebstemperatur: Der DS3800HRRB ist für den Betrieb in einem bestimmten Temperaturbereich ausgelegt, typischerweise von -30 °C bis 55 °C. Diese Temperaturtoleranz ermöglicht den zuverlässigen Betrieb in verschiedenen Industrieumgebungen, von kalten Außenstandorten bis hin zu heißen Produktionsbereichen, wo es der Hitze ausgesetzt sein kann, die von in der Nähe befindlichen Geräten erzeugt wird.
• Luftfeuchtigkeit: Es kann in Umgebungen mit einer relativen Luftfeuchtigkeit im Bereich von etwa 5 % bis 95 % (nicht kondensierend) betrieben werden. Diese Feuchtigkeitstoleranz stellt sicher, dass die Luftfeuchtigkeit keine elektrischen Kurzschlüsse oder Schäden an den internen Komponenten verursacht, sodass das Gerät in Bereichen eingesetzt werden kann, in denen aufgrund industrieller Prozesse oder Umgebungsbedingungen unterschiedliche Feuchtigkeitsniveaus vorhanden sind.
• Elektromagnetische Verträglichkeit (EMV): Die Platine erfüllt die relevanten EMV-Standards, um ihre ordnungsgemäße Funktion bei elektromagnetischen Störungen durch andere Industriegeräte sicherzustellen und ihre eigenen elektromagnetischen Emissionen zu minimieren, die sich auf Geräte in der Nähe auswirken könnten. Es ist so konzipiert, dass es elektromagnetischen Feldern standhält, die von Motoren, Transformatoren und anderen elektrischen Komponenten erzeugt werden, die üblicherweise in Industrieumgebungen vorkommen, und die Signalintegrität und Kommunikationszuverlässigkeit aufrechterhält.

Physikalische Abmessungen und Montage



• Boardgröße: Die physikalischen Abmessungen des DS3800HRRB sind mit einer Höhe von rund 8,25 cm und einer Breite von 4,18 cm relativ kompakt. Die Dicke kann je nach spezifischem Design und den auf der Platine montierten Komponenten im Bereich von einigen Millimetern bis einigen Zentimetern liegen. Diese Abmessungen sind so gewählt, dass sie in standardmäßige industrielle Schaltschränke oder Geräteracks passen und eine einfache Installation und Integration mit anderen Komponenten ermöglichen.
• Montagemethode: Es ist so konzipiert, dass es sicher in seinem vorgesehenen Gehäuse oder Gehäuse montiert werden kann. Es verfügt typischerweise über Befestigungslöcher oder -schlitze entlang seiner Kanten, um die Befestigung an den Montageschienen oder Halterungen im Schrank zu ermöglichen. Der Montagemechanismus ist so konzipiert, dass er den Vibrationen und mechanischen Belastungen standhält, die in Industrieumgebungen üblich sind, und sorgt dafür, dass die Platine während des Betriebs fest an ihrem Platz bleibt und stabile elektrische Verbindungen aufrechterhalten werden.



Anwendungen:DS3800HRRB

• Gasturbinensteuerung:
  • Start- und Abschaltsequenzierung: In Gasturbinenkraftwerken spielt der DS3800HRRB eine entscheidende Rolle bei der Verwaltung der Anlauf- und Abschaltsequenzen. Es steuert mehrere Relais, die mit verschiedenen Komponenten wie Kraftstoffventilen, Zündsystemen und Schmierpumpen verbunden sind. Beim Hochfahren wird sichergestellt, dass diese Komponenten in der richtigen Reihenfolge und zum richtigen Zeitpunkt aktiviert werden. Beispielsweise aktiviert es zunächst das Schmierpumpenrelais, um eine ordnungsgemäße Schmierung der beweglichen Teile sicherzustellen, bevor die Turbine zu rotieren beginnt. Anschließend steuert es die Kraftstoffventilrelais, um nach und nach Kraftstoff in die Brennkammer einzuleiten und den Zündvorgang einzuleiten. Während des Abschaltens erfolgt eine umgekehrte Reihenfolge, um den Turbinenbetrieb sicher zu stoppen, wobei die Brennstoffventile geschlossen und die Hilfssysteme in der richtigen Reihenfolge abgeschaltet werden, um Schäden an der Turbine zu verhindern.
  • Fehlerschutz und -überwachung: Die Platine überwacht kontinuierlich Signale von Sensoren im gesamten Gasturbinensystem, einschließlich Temperatursensoren, Drucksensoren und Vibrationssensoren. Wenn abnormale Bedingungen erkannt werden, wie beispielsweise eine zu hohe Temperatur in der Brennkammer oder ungewöhnliche Vibrationspegel, kann dies dazu führen, dass Relais Korrekturmaßnahmen ergreifen. Es könnte beispielsweise ein Relais aktivieren, das ein Kraftstoffventil öffnet, um die Kraftstoffzufuhr im Falle einer möglichen Überhitzung zu unterbrechen, oder einen Alarm auslösen, indem ein mit dem Alarmsystem der Anlage verbundenes Relais aktiviert wird. Außerdem meldet es diese Störungen zur weiteren Analyse und Wartungsplanung an das zentrale Steuerungssystem.
  • Lastmanagement: Wenn der Stromnetzbedarf schwankt, hilft der DS3800HRRB bei der Anpassung der Leistung der Gasturbine. Es empfängt Signale im Zusammenhang mit dem Strombedarf des Netzes und steuert Relais, die den Brennstofffluss und andere Parameter regeln, um die Last der Turbine entsprechend zu erhöhen oder zu verringern. Wenn das Netz beispielsweise mehr Strom benötigt, kann es Relais aktivieren, um die Brennstoffventile weiter zu öffnen, um mehr Brennstoff in die Brennkammer zu lassen und so die Leistungsabgabe der Turbine zu erhöhen.
• Dampfturbinensteuerung:
  • Prozessparametersteuerung: In Dampfturbinenkraftwerken ist der DS3800HRRB mit Sensoren verbunden, die Dampfdruck, Temperatur und Durchflussraten überwachen. Basierend auf diesen Eingaben steuert es Relais, die mit Dampfventilen, Kondensatpumpen und anderen Komponenten verbunden sind. Wenn beispielsweise der Dampfdruck unter einen bestimmten Sollwert fällt, kann ein Relais aktiviert werden, um ein Dampfeinlassventil weiter zu öffnen, um den Dampfdurchfluss zu erhöhen und den für einen effizienten Turbinenbetrieb erforderlichen Druck aufrechtzuerhalten. Es verwaltet auch den Betrieb der Kondensatpumpenrelais, um eine ordnungsgemäße Entfernung des Kondensats aus dem System sicherzustellen.
  • Sicherheit und Notabschaltung: In Notsituationen wie einem plötzlichen Abfall des Dampfdrucks oder einem erkannten Leck im System kann die Platine schnell Relais betätigen, um eine Notabschaltung einzuleiten. Es kann bei Bedarf Dampfventile schließen, Pumpen stoppen und Backup-Systeme aktivieren, um die Turbine und die umgebende Infrastruktur zu schützen. Darüber hinaus überwacht es kontinuierlich den Zustand der Turbine und ihrer Komponenten anhand von Sensorsignalen und kann vorbeugende Wartungsmaßnahmen auslösen, indem es Bediener alarmiert oder bestimmte Relais aktiviert, wenn bestimmte Schwellenwerte überschritten werden.

Industrielle Fertigung



• Turbinengetriebene Fertigungsprozesse:
  • Anwendungen in der Papierfabrik: In Papierfabriken werden häufig Dampfturbinen zum Antrieb der Walzen eingesetzt, die das Papier pressen und trocknen. Der DS3800HRRB steuert die Relais, die mit dem Betrieb der Turbine und den angeschlossenen Maschinen verbunden sind. Es empfängt Signale im Zusammenhang mit den Geschwindigkeits- und Lastanforderungen der Walzen und passt die Leistung der Turbine an, indem es Relais für Dampfventile, Geschwindigkeitsregler und andere relevante Komponenten steuert. Wenn das Papier beispielsweise mit einer bestimmten Geschwindigkeit getrocknet werden muss, kann die Platine den Dampfstrom zur Turbine anpassen, indem sie die entsprechenden Relais betätigt, um die gewünschte Walzengeschwindigkeit und -temperatur aufrechtzuerhalten.
  • Anwendungen in Chemieanlagen: In Chemieanlagen, in denen Turbinen Kompressoren oder Pumpen für die Flüssigkeitszirkulation antreiben, spielt der DS3800HRRB eine entscheidende Rolle bei der Gewährleistung eines reibungslosen Betriebs. Es steuert Relais für Ventile, die den Chemikalienfluss, die Drehzahl der Turbinenpumpen und andere kritische Parameter regeln. Basierend auf den Prozessanforderungen und dem Sensor-Feedback zu Parametern wie Druck, Durchfluss und Temperatur kann es den Betrieb der Turbine anpassen, um die chemischen Reaktionen zu optimieren und eine gleichbleibende Produktionsqualität aufrechtzuerhalten. Wenn beispielsweise eine Reaktion eine bestimmte Flussrate eines Reaktanten erfordert, kann die Platine die Relais für die entsprechenden Ventile und Pumpen steuern, um diese Flussrate zu erreichen.

Öl- und Gasindustrie



• Steuerung der Kompressorstation:
  • Gaskompression: Bei der Öl- und Gasförderung und dem Transport nutzen Kompressorstationen Turbinen, um Kompressoren anzutreiben, die den Druck von Erdgas für den Pipelinetransport erhöhen. Der DS3800HRRB steuert die Relais für den Turbinenbetrieb und die Kompressorkomponenten. Es überwacht Signale im Zusammenhang mit Gaseinlass- und -auslassdrücken, Temperatur und Kompressorlast. Basierend auf diesen Daten steuert es Relais für Kraftstoffventile, Kühlsysteme und Mechanismen zur Steuerung der Kompressorgeschwindigkeit. Wenn beispielsweise der Auslassdruck des Kompressors unter das erforderliche Niveau fällt, kann er Relais aktivieren, um die Drehzahl und den Kraftstofffluss der Turbine anzupassen, um das Kompressionsverhältnis zu erhöhen und den gewünschten Druck für einen effizienten Gastransport aufrechtzuerhalten.
  • Zustandsüberwachung und Wartung: Die Platine überwacht kontinuierlich den Zustand des Turbinen- und Kompressorsystems durch verschiedene Sensoren. Wenn es Anzeichen von Verschleiß erkennt, wie beispielsweise erhöhte Vibrationspegel oder ungewöhnliche Temperaturschwankungen in den Lagern, kann es Relais auslösen, um Bediener zu warnen oder Wartungsmaßnahmen einzuleiten. Es könnte beispielsweise ein Relais aktivieren, um eine Warnleuchte einzuschalten, oder ein Signal an das Steuerungssystem der Wartungsabteilung senden, das darauf hinweist, dass eine bestimmte Komponente überprüft oder repariert werden muss.

Marineanwendungen



• Schiffsantriebssysteme:
  • Turbinenbetrieb: In Marine- und Handelsschiffen, die mit Turbinenantriebssystemen ausgestattet sind, wird der DS3800HRRB zur Steuerung der mit dem Turbinenbetrieb verbundenen Relais verwendet. Es empfängt Signale im Zusammenhang mit den Geschwindigkeitsbefehlen des Schiffes, den Lastbedingungen und Umweltfaktoren wie Wassertemperatur und -druck. Basierend auf diesen Informationen steuert es Relais für Kraftstoffventile, Dampfventile (im Fall von Dampfturbinen) und andere Komponenten, um die Leistungsabgabe der Turbine anzupassen und die gewünschte Geschwindigkeit und Manövrierfähigkeit des Schiffes aufrechtzuerhalten. Wenn das Schiff beispielsweise seine Geschwindigkeit erhöhen muss, kann die Platine Relais aktivieren, um die Treibstoffzufuhr zur Turbine zu erhöhen, oder Dampfventile weiter öffnen, um die Leistung zu steigern.
  • Notfall- und Sicherheitssysteme: Der Vorstand spielt auch in Notsituationen eine entscheidende Rolle. Bei Motorstörungen, Lecks oder anderen kritischen Problemen kann es Relais betätigen, um die Turbine sicher abzuschalten, Notfall-Backup-Systeme zu aktivieren oder die Schiffsbesatzung zu alarmieren. Mithilfe von Sensoren überwacht es den Zustand des Antriebssystems und kann sofort Maßnahmen ergreifen, um weitere Schäden zu verhindern oder die Sicherheit des Schiffes und seiner Passagiere zu gewährleisten.



Anpassung: DS3800HRRB

• Firmware-Anpassung:
  • Anpassung des Steueralgorithmus: Abhängig von den einzigartigen Eigenschaften der Anwendung und dem spezifischen industriellen Prozess, in den sie integriert ist, kann die Firmware des DS3800HRRB angepasst werden, um spezielle Steuerungsalgorithmen zu implementieren. Beispielsweise können in einer Gasturbine, die zur Stromerzeugung in einer Region mit stark schwankendem Stromnetzbedarf eingesetzt wird, benutzerdefinierte Algorithmen entwickelt werden, um die Start- und Abschaltsequenzen basierend auf den spezifischen Lastmustern des Netzes zu optimieren. Dies kann die Anpassung des Zeitpunkts und der Reihenfolge der Relaisaktivierungen für Kraftstoffventile, Zündsysteme und andere Komponenten umfassen, um eine sanftere und effizientere Reaktion auf schnelle Änderungen des Leistungsbedarfs zu gewährleisten.




Luft- und Raumfahrtnormen: Bei Anwendungen in der Luft- und Raumfahrt gelten aufgrund der kritischen Natur des Flugzeugbetriebs besondere Vorschriften hinsichtlich Vibrationstoleranz, elektromagnetischer Verträglichkeit (EMV) und Zuverlässigkeit. Der DS3800HRRB kann an diese Anforderungen angepasst werden. Beispielsweise muss es möglicherweise modifiziert werden, um über verbesserte Schwingungsisolationsfunktionen und einen besseren Schutz vor elektromagnetischen Störungen zu verfügen, um einen zuverlässigen Betrieb während des Fluges zu gewährleisten.

Anpassung an spezifische Industriestandards und -vorschriften

Compliance-Anpassung:

• Anforderungen an Kernkraftwerke: In Kernkraftwerken, die äußerst strenge Sicherheits- und Regulierungsstandards haben, kann der DS3800HRRB an diese spezifischen Anforderungen angepasst werden. Dies kann die Verwendung strahlungsgehärteter Materialien und Komponenten, die Durchführung spezieller Test- und Zertifizierungsprozesse zur Gewährleistung der Zuverlässigkeit unter nuklearen Bedingungen und die Implementierung redundanter oder ausfallsicherer Funktionen zur Einhaltung der hohen Sicherheitsanforderungen der Branche umfassen.


Anpassung des Wärmemanagements: Abhängig von den Umgebungstemperaturbedingungen der industriellen Umgebung können maßgeschneiderte Wärmemanagementlösungen integriert werden. In einer Anlage in einem heißen Klima, in der die Steuerplatine möglicherweise über längere Zeiträume hohen Temperaturen ausgesetzt ist, können zusätzliche Kühlkörper, Kühlventilatoren oder sogar Flüssigkeitskühlsysteme (falls zutreffend) in das Gehäuse integriert werden, um das Gerät in seinem Inneren zu halten optimaler Betriebstemperaturbereich.

Anpassung basierend auf Umgebungsanforderungen

Gehäuse- und Schutzanpassung:

• Anpassung an raue Umgebungen: In Industrieumgebungen, die besonders rau sind, wie z. B. mit hohem Staubgehalt, hoher Luftfeuchtigkeit, extremen Temperaturen oder chemischer Belastung, kann das physische Gehäuse des DS3800HRRB individuell angepasst werden. In einem Wüstenkraftwerk, in dem es häufig zu Staubstürmen kommt, kann das Gehäuse mit verbesserten Staubschutzfunktionen wie Luftfiltern und Dichtungen ausgestattet werden, um die internen Komponenten der Platine sauber zu halten. Um die Platte vor der abrasiven Wirkung von Staubpartikeln zu schützen, können spezielle Beschichtungen aufgebracht werden.


Kommunikationserweiterungsmodule: Wenn das Industriesystem über eine ältere oder spezielle Kommunikationsinfrastruktur verfügt, mit der der DS3800HRRB eine Schnittstelle herstellen muss, können benutzerdefinierte Kommunikationserweiterungsmodule hinzugefügt werden. In einem Kraftwerk mit einem älteren SCADA-System (Supervisory Control and Data Acquisition), das für einige seiner Altgeräte ein proprietäres Kommunikationsprotokoll verwendet, kann ein benutzerdefiniertes Modul entwickelt werden, um dem DS3800HRRB die Kommunikation mit diesen Geräten zu ermöglichen.
Zusatzmodule und Erweiterungen:

• Erweiterte Überwachungsmodule: Um die Diagnose- und Überwachungsfähigkeiten des DS3800HRRB zu verbessern, können zusätzliche Sensormodule hinzugefügt werden. In einer Gasturbinenanwendung, bei der eine detailliertere Überwachung des Schaufelzustands gewünscht wird, können zusätzliche Sensoren wie Schaufelspitzen-Abstandssensoren integriert werden, die den Abstand zwischen den Turbinenschaufelspitzen und dem Gehäuse messen. Die Daten dieser Sensoren können dann von der Platine verarbeitet und für eine umfassendere Zustandsüberwachung und Frühwarnung vor potenziellen Blattproblemen verwendet werden.


Anpassung der Leistungsaufnahme: In industriellen Umgebungen mit nicht standardmäßigen Stromversorgungskonfigurationen kann die Leistungsaufnahme des DS3800HRRB angepasst werden. Beispielsweise können auf einer Offshore-Ölplattform, bei der die Stromversorgung aufgrund der komplexen elektrischen Infrastruktur erheblichen Spannungsschwankungen und harmonischen Verzerrungen unterliegt, der Platine kundenspezifische Leistungsaufbereitungsmodule wie DC-DC-Wandler oder fortschrittliche Spannungsregler hinzugefügt werden. Diese stellen sicher, dass die Platine eine stabile und angemessene Stromversorgung erhält, sie vor Spannungsspitzen schützt und ihren zuverlässigen Betrieb aufrechterhält.
Anpassung der digitalen Ein-/Ausgänge: Die digitalen Ein- und Ausgangskanäle können so angepasst werden, dass sie mit bestimmten digitalen Geräten im System verbunden werden. In einer Produktionsanlage mit einem kundenspezifischen Sicherheitsverriegelungssystem, das digitale Sensoren mit einzigartigen Spannungspegeln oder Logikanforderungen verwendet, können zusätzliche Pegelumsetzer oder Pufferschaltungen integriert werden. Dadurch wird eine ordnungsgemäße Kommunikation zwischen dem DS3800HRRB und diesen Komponenten sichergestellt.

Hardware-Anpassung

Anpassung der Eingabe-/Ausgabe-Konfiguration (E/A).:

• Anpassung des Analogeingangs: Abhängig von den in einer bestimmten Anwendung verwendeten Sensortypen können die analogen Eingangskanäle des DS3800HRRB individuell angepasst werden. In einer Gasturbine, die in einem Kraftwerk mit speziellen Hochtemperatursensoren verwendet wird, die einen nicht standardmäßigen Spannungsausgangsbereich haben, können der Platine zusätzliche Signalaufbereitungsschaltungen wie kundenspezifische Widerstände, Verstärker oder Spannungsteiler hinzugefügt werden. Diese Anpassungen stellen sicher, dass die einzigartigen Sensorsignale ordnungsgemäß erfasst und von der Platine verarbeitet werden.


Anpassung der Datenverarbeitung und Analyse: Die Firmware kann angepasst werden, um spezifische Datenverarbeitungs- und Analyseaufgaben auszuführen, die für die Anwendung relevant sind. In einem chemischen Herstellungsprozess, bei dem eine Turbine ein Reaktionsgefäß antreibt und eine präzise Temperatur- und Druckregelung von entscheidender Bedeutung ist, kann die Firmware so programmiert werden, dass sie Sensordaten im Zusammenhang mit diesen Parametern im Laufe der Zeit analysiert. Es könnte Trends berechnen, potenzielle Prozessabweichungen vorhersagen und den Betrieb der Turbine proaktiv anpassen, indem es die relevanten Relais steuert. Wenn die Firmware beispielsweise einen allmählichen Temperaturanstieg erkennt, der zu einer instabilen Reaktion führen könnte, kann sie Relais aktivieren, um den Kühlwasserfluss oder die Menge der Reaktanten anzupassen, um optimale Bedingungen aufrechtzuerhalten.
Anpassung des Kommunikationsprotokolls: Zur Integration in bestehende industrielle Steuerungssysteme, die möglicherweise unterschiedliche Kommunikationsprotokolle verwenden, kann die Firmware des DS3800HRRB aktualisiert werden, um zusätzliche oder spezielle Protokolle zu unterstützen. In einem Kraftwerk, dessen Altsysteme für einige seiner Überwachungs- und Steuerungsfunktionen noch ältere serielle Kommunikationsprotokolle verwenden, kann die Firmware geändert werden, um einen nahtlosen Datenaustausch mit diesen Systemen zu ermöglichen.
Anpassung der Fehlererkennung und -behandlung: Die Firmware kann so konfiguriert werden, dass sie bestimmte Fehler individuell erkennt und darauf reagiert. Verschiedene Anwendungen können unterschiedliche Fehlermodi oder Komponenten aufweisen, die anfälliger für Probleme sind. Bei einer Schiffsturbinenanwendung, bei der die Ausrüstung rauen Salzwasserumgebungen und starken Vibrationen durch die Schiffsbewegung ausgesetzt ist, kann die Firmware so programmiert werden, dass sie häufigere und detailliertere Überprüfungen der Sensoren im Zusammenhang mit Korrosion und Vibration durchführt.

Support und Services: DS3800HRRB

Unser Expertenteam ist bestrebt, erstklassigen technischen Support und Service für unsere anderen Produkte bereitzustellen. Zu unseren Dienstleistungen gehören:

• Kundensupport rund um die Uhr
• Unterstützung bei der Produktinstallation
• Fehlerbehebung und Problemlösung
• Regelmäßige Software-Updates und Wartung
• Produktschulung und Schulung
• Anpassungs- und Integrationsdienste

Wir sind bestrebt, sicherzustellen, dass unsere Kunden ein reibungsloses Erlebnis mit unserem Produkt haben, und stehen Ihnen bei Fragen oder Bedenken jederzeit zur Verfügung.
