Generelle elektrische Hilfsoberfläche DS3800NADB für industrielle Anwendungen

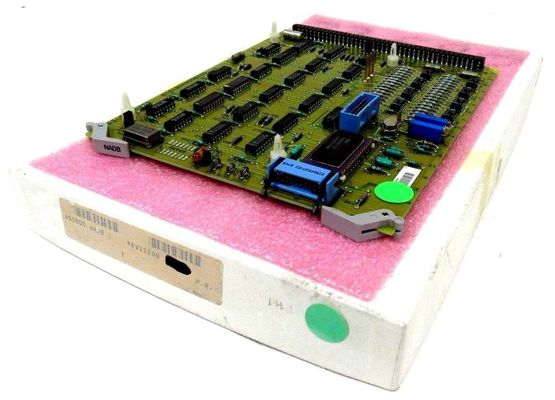

Produktbeschreibung: DS3800NADB

• Abmessungen und Struktur der Platine
  • Als Leiterplatte verfügt die DS3800NADB über eine relativ große Grundfläche, die für die Aufnahme einer Vielzahl von Komponenten ausgelegt ist. Die Größe der Platine ist so optimiert, dass alle notwendigen Schaltkreise für die Analog-Digital-Umwandlungsfunktionen untergebracht sind. Das Vorhandensein von Bohrlöchern in der oberen rechten und unteren rechten Ecke weist auf einen Standardmontagemechanismus hin. Diese Löcher sind wahrscheinlich so konzipiert, dass sie in ein bestimmtes Gehäuse oder Bedienfeld innerhalb des Industriesystems passen und eine sichere und stabile Installation gewährleisten. Dies ist von entscheidender Bedeutung in Umgebungen, in denen Vibrationen von Maschinen, beispielsweise in einem Kraftwerk, den Betrieb der Karte möglicherweise stören könnten, wenn sie nicht ordnungsgemäß montiert ist.
• Komponentenlayout
  • Integrierte Schaltkreise: Die Platine ist mit einer erheblichen Anzahl integrierter Schaltkreise bestückt. Diese ICs spielen verschiedene Rollen im Analog-Digital-Umwandlungsprozess. Einige dienen beispielsweise der Signalverstärkung und stellen sicher, dass schwache analoge Eingangssignale auf einen geeigneten Pegel für eine genaue Umwandlung angehoben werden. Andere könnten an der eigentlichen Analog-Digital-Umwandlung beteiligt sein und komplexe Algorithmen verwenden, um die analogen Signale präzise zu digitalisieren. Die strategische Platzierung dieser ICs auf der Platine ist darauf ausgelegt, Signalstörungen zu minimieren und die Gesamtumwandlungseffizienz zu optimieren.
  • Widerstände und Kondensatoren: Auf dem DS3800NADB gibt es eine Reihe von Widerständen und Kondensatoren. Widerstände werden verwendet, um den Stromfluss zu steuern, Spannungspegel einzustellen und Funktionen wie die Impedanzanpassung auszuführen. Kondensatoren hingegen werden für Aufgaben wie das Herausfiltern von elektrischem Rauschen, das Entkoppeln von Stromversorgungen sowie das Speichern und Freigeben elektrischer Ladung nach Bedarf eingesetzt. Ihre Kombination hilft bei der Aufbereitung der analogen Eingangssignale, wodurch sie besser für den Analog-Digital-Umwandlungsprozess geeignet sind.
  • Anschlüsse: Die Platine ist mit männlichen und weiblichen Anschlüssen ausgestattet. Diese Anschlüsse sind für die Kommunikation mit anderen Komponenten innerhalb des industriellen Steuerungssystems unerlässlich. Der Stecker kann zum Senden digitaler Signale verwendet werden, die von analogen Eingängen umgewandelt wurden, während der weibliche Stecker zum Empfangen von Strom, Steuersignalen oder zusätzlichen analogen Eingangssignalen verwendet werden kann. Das Design dieser Steckverbinder gewährleistet eine zuverlässige und sichere Verbindung und minimiert das Risiko von Signalverlusten oder Kurzschlüssen.

2. Funktionsübersicht



• Analog-zu-Digital-Konvertierung
  • Hochauflösende Konvertierung: Als 12-Bit-Analog-Digital-Umwandlungskarte bietet die DS3800NADB eine hohe Auflösung bei der Umwandlung analoger Signale in digitale Form. Eine 12-Bit-Auflösung bedeutet, dass zwischen 4096 verschiedenen Pegeln innerhalb des analogen Eingangssignalbereichs unterschieden werden kann. Diese hohe Auflösung ist von entscheidender Bedeutung bei Anwendungen, bei denen präzise Messungen und Steuerungen erforderlich sind, beispielsweise bei Turbinensteuerungssystemen. In einer Gasturbine beispielsweise ist die genaue Umwandlung analoger Signale von Sensoren, die Parameter wie Temperatur, Druck und Durchflussrate messen, für die Aufrechterhaltung einer optimalen Turbinenleistung unerlässlich.
  • Umgang mit Eingangssignalen: Die Karte ist für die Verarbeitung einer Vielzahl analoger Eingangssignale ausgelegt. Es kann Signale von verschiedenen Arten von Sensoren akzeptieren, beispielsweise Thermoelementen zur Temperaturmessung, Druckwandlern und Durchflussmessern. Diese analogen Signale können unterschiedliche Spannungsbereiche haben, und der DS3800NADB ist wahrscheinlich mit einer Eingangsschaltung ausgestattet, die diese Signale skalieren und aufbereiten kann, damit sie innerhalb des geeigneten Bereichs für den Analog-Digital-Umwandlungsprozess liegen.
• Datenausgabe und Kommunikation
  • Digitales Ausgabeformat: Sobald die analogen Signale in digitale Form umgewandelt sind, gibt der DS3800NADB die Daten in einem Format aus, das von anderen Komponenten im System problemlos verarbeitet werden kann. Der digitale Ausgang kann je nach Designanforderungen im parallelen oder seriellen Format erfolgen. Diese digitalen Daten können dann an Mikrocontroller, speicherprogrammierbare Steuerungen (SPS) oder andere digitale Verarbeitungseinheiten innerhalb des Turbinensteuerungssystems gesendet werden. Diese Einheiten können die digitalen Daten nutzen, um Entscheidungen zu treffen, beispielsweise die Kraftstoffdurchflussrate, die Turbinengeschwindigkeit oder die Schaufelwinkel anzupassen, um einen effizienten und sicheren Betrieb der Turbine zu gewährleisten.
  • Kommunikation mit anderen Komponenten: Die männlichen und weiblichen Anschlüsse auf der Platine ermöglichen eine nahtlose Kommunikation mit anderen Komponenten im industriellen Steuerungssystem. Die Karte kann mit anderen Platinen kommunizieren, die für Aufgaben wie Datenspeicherung, Anzeige oder weitere Signalverarbeitung verantwortlich sind. Es kann beispielsweise die umgewandelten digitalen Daten an eine Anzeigetafel senden, die die Informationen dann den Bedienern in einem für Menschen lesbaren Format präsentieren kann. Darüber hinaus kann es Steuersignale von einer zentralen Steuereinheit empfangen, die den Betrieb der Karte anpassen kann, beispielsweise den Eingangssignalbereich oder die Umwandlungsrate ändern.

3. Anpassungsfähigkeit an die Umwelt



• Temperatur- und Feuchtigkeitsbeständigkeit
  • Der DS3800NADB ist für den Betrieb in einem bestimmten Temperaturbereich ausgelegt, der typischerweise für Industrieumgebungen geeignet ist. In Kraftwerken oder anderen industriellen Umgebungen kann die Temperatur erheblich schwanken, und die Karte ist so konstruiert, dass sie diesen Schwankungen standhält, ohne ihre Leistung zu beeinträchtigen. Ebenso kommt es mit einem bestimmten Feuchtigkeitsbereich zurecht und gewährleistet so einen zuverlässigen Betrieb auch unter feuchten Bedingungen. Diese Anpassungsfähigkeit an die Umwelt wird durch die Verwendung von Komponenten erreicht, die für diese Bedingungen ausgelegt sind, sowie durch geeignete Wärmemanagement- und feuchtigkeitsbeständige Designmerkmale auf der Platine.
• Elektromagnetische Verträglichkeit (EMV)
  • Industrielle Umgebungen sind oft mit elektromagnetischen Störungen (EMI) aus verschiedenen Quellen wie Motoren, Transformatoren und Hochfrequenzsendern (RF) gefüllt. Der DS3800NADB ist elektromagnetisch kompatibel konzipiert, d. h. er kann betrieben werden, ohne durch diese externen elektromagnetischen Felder wesentlich beeinträchtigt zu werden. Es verfügt wahrscheinlich über integrierte Abschirmungs- und Filtermechanismen, um seine internen Komponenten vor EMI und RFI zu schützen. Dadurch wird sichergestellt, dass der Analog-Digital-Umwandlungsprozess präzise bleibt und die Datenausgabe zuverlässig ist, selbst bei starken elektromagnetischen Störungen.



Merkmale: DS3800NADB

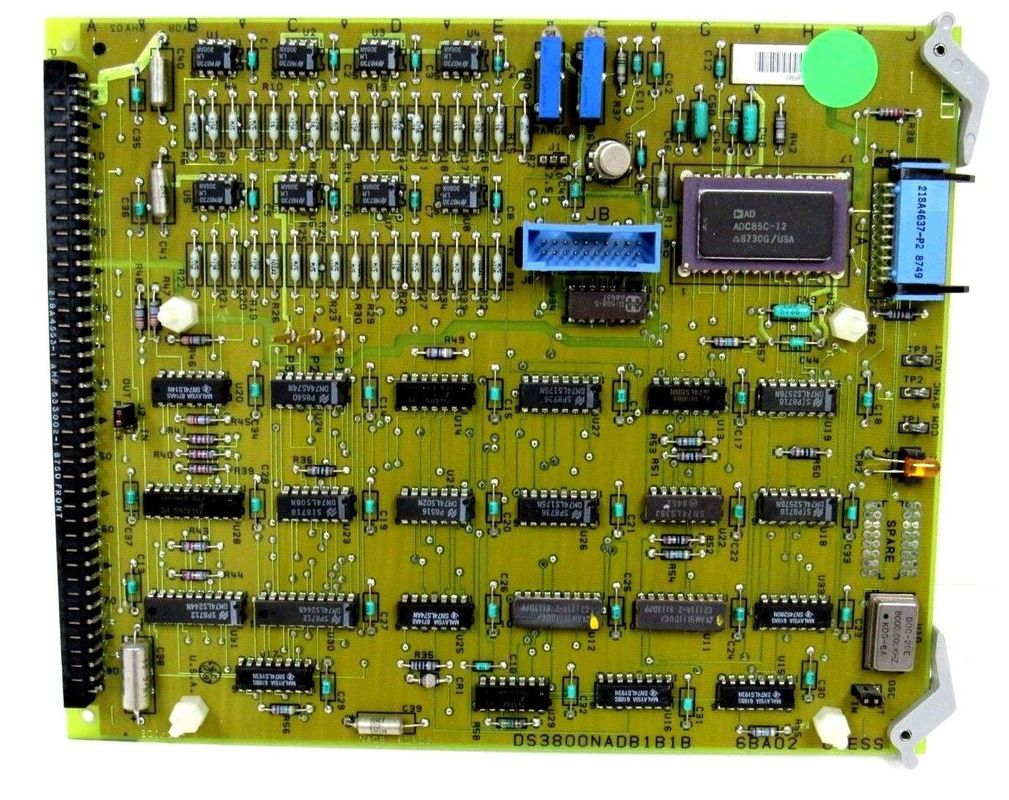

• Vorstandsstruktur: Es handelt sich um eine relativ große Leiterplatte und fungiert als Hauptplatine für die kleinere Zusatzplatine DS3800DADB. Zur einfachen Entnahme und Installation ist an der oberen und unteren rechten Ecke eine Ausziehlasche angebracht. Die Platine ist werkseitig gebohrt und zur Ausrichtung an der Unterkante mit „NADB 6 DA 02 6 BA 04“ gekennzeichnet.
• Anschlüsse: Es verfügt über einen Stecker, eine Buchse und einen Flachbandstecker für die Kommunikation mit dem DS3800DADB. Die Steckverbinder sorgen für zuverlässige Verbindungen mit anderen Komponenten im System.
• Komponenten
  • LED-Anzeige: Es verfügt über eine bernsteinfarbene LED mit der Aufschrift „P OK“, um den Stromstatus oder den normalen Betrieb der Platine anzuzeigen.
  • Testpunkte: Es gibt drei TP-Testpunkte mit der Bezeichnung COM/SYNC/AOUT, die zu Test- und Debugzwecken verwendet werden können.
  • Widerstände und Kondensatoren: Es verfügt über zwei Potentiometer mit variablem Widerstand und mehrere Kondensatoren. Die Kondensatoren spielen eine Rolle bei der Filterung und Energiespeicherung, während die Potentiometer zur Feinabstimmung bestimmter Parameter eingestellt werden können.
  • Integrierte Schaltkreise: Es ist mit mehreren integrierten Schaltkreisen bestückt, darunter dem 12-Bit-A/D-Wandler ADC85H-12 mit Referenz und Takt. Das Design dieses Chips umfasst Skalierungswiderstände, die analoge Eingangssignalbereiche von ±2,5, ±5, ±10, 0 bis +5 oder 0 bis +10 Volt bereitstellen.



Anpassung und Flexibilität

Jumper-Schalter: Es verfügt über mehrere Jumper-Schalter. J1 ist mit „Range“ gekennzeichnet, J2 ist mit „Parity“ gekennzeichnet und kann auf „in“ oder „out“ eingestellt werden, und J3 ist mit „osc“ gekennzeichnet und kann auf „in“ oder „out“ eingestellt werden, was eine gewisse Anpassung und Konfiguration des Board-Betriebs ermöglicht.Ersatz-PTH: Entlang der rechten Kante befinden sich zusätzliche plattierte Durchgangslöcher, die bei Bedarf die Möglichkeit für zusätzliche Schaltungsmodifikationen oder -erweiterungen bieten.

Funktionelle Eigenschaften

Hohe Auflösung: Als 12-Bit-Analog-Digital-Umwandlungskarte kann sie zwischen 4096 verschiedenen Pegeln innerhalb des analogen Eingangssignalbereichs unterscheiden und bietet so eine hochpräzise Umwandlung für genaue Messung und Steuerung.Kompatibilität des Ausgangssignals: Alle digitalen Signale sind DTL- und TTL-kompatibel, und der Datenausgang ist negativ-wahr und entweder in serieller oder paralleler Form verfügbar, was die Verbindung mit anderen digitalen Geräten im System erleichtert.Redundanzdesign: Das GE Speedtronic Mark IV-System, zu dem auch der DS3800NADB gehört, verfügt über integrierte Chipsätze mit zwei von drei Abstimmungsredundanzen bei allen Schutzparametern und kritischen Kontrollen, was die Zuverlässigkeit und Sicherheit des Systems erhöht.

Technische Parameter:DS3800NADB



• Auflösung: 12 Bit, was bedeutet, dass es zwischen 4096 verschiedenen Pegeln innerhalb des analogen Eingangssignalbereichs unterscheiden kann und eine hochpräzise Umwandlung für genaue Messung und Steuerung ermöglicht.
• Eingangssignalbereich: Der 12-Bit-A/D-Wandler ADC85H-12 auf der Platine verfügt über Skalierungswiderstände, die analoge Eingangssignalbereiche von ±2,5, ±5, ±10, 0 bis +5 oder 0 bis +10 Volt bieten.

Digitaler Ausgang



• Kompatibilität: Alle digitalen Signale sind DTL- und TTL-kompatibel und die Datenausgabe ist negativ-wahr.
• Ausgabeformat: Der Datenausgang ist entweder in serieller oder paralleler Form verfügbar, was die Verbindung mit anderen digitalen Geräten im System erleichtert.

Anschlüsse



• Stecker: Befindet sich an einer kurzen Kante der Platine und wird zum Senden digitaler Signale oder zum Anschluss an andere Komponenten verwendet, die die umgewandelten digitalen Daten benötigen.
• Buchse: Bestückt die andere kurze Kante, die zum Empfang von Strom, Steuersignalen oder zusätzlichen analogen Eingangssignalen verwendet werden kann.
• Bandverbinder: Wird für die Kommunikation mit der DS3800DADB-Zusatzplatine verwendet.

Stromversorgung



• Stromspannung: Die spezifischen Spannungsanforderungen sind nicht im Detail öffentlich verfügbar, aber es ist für den Betrieb innerhalb des vom GE Speedtronic Mark IV-System bereitgestellten Stromversorgungsbereichs ausgelegt.
• Stromverbrauch: Der Stromverbrauch der Platine ist nicht öffentlich spezifiziert, sie ist jedoch für einen effizienten Betrieb innerhalb der Turbinensteuerungssystemumgebung optimiert.

Andere Parameter



• LED-Anzeige: Es verfügt über eine bernsteinfarbene LED mit der Aufschrift „P OK“, um den Stromstatus oder den normalen Betrieb der Platine anzuzeigen.
• Testpunkte: Es gibt drei TP-Testpunkte mit der Bezeichnung COM/SYNC/AOUT, die zu Test- und Debugzwecken verwendet werden können.
• Widerstände und Kondensatoren: Es verfügt über zwei Potentiometer mit variablem Widerstand und mehrere Kondensatoren. Die Kondensatoren spielen eine Rolle bei der Filterung und Energiespeicherung, während die Potentiometer zur Feinabstimmung bestimmter Parameter eingestellt werden können.
• Jumper-Schalter: J1 ist mit „Range“ gekennzeichnet, J2 ist mit „Parity“ gekennzeichnet und kann auf „in“ oder „out“ eingestellt werden, und J3 ist mit „osc“ gekennzeichnet und kann auf „in“ oder „out“ eingestellt werden, was eine gewisse Anpassung und Konfiguration des Board-Betriebs ermöglicht.
• Ersatz-PTH: Entlang der rechten Kante befinden sich zusätzliche plattierte Durchgangslöcher, die bei Bedarf die Möglichkeit für zusätzliche Schaltungsmodifikationen oder -erweiterungen bieten.



Anwendungen:DS3800NADB



Industrielle Automatisierung



• Prozesskontrolle: In industriellen Produktionsprozessen wie Chemie, Ölraffinierung und Lebensmittelverarbeitung kann der DS3800NADB verwendet werden, um analoge Signale von Prozessvariablen wie Durchflussrate, Füllstand und Konzentration in digitale Signale für die speicherprogrammierbare Steuerung (SPS) umzuwandeln oder zu verteilen Leitsystem (DCS) zur Verarbeitung und Steuerung. Dies ermöglicht eine präzise Regelung des Produktionsprozesses und sichert Produktqualität und Produktionseffizienz.
• Robotik: In Robotersystemen kann der DS3800NADB verwendet werden, um analoge Signale von Sensoren wie Kraftsensoren, Positionssensoren und Vision-Sensoren in digitale Signale umzuwandeln, die die Robotersteuerung verarbeiten und analysieren kann. Dadurch kann der Roboter die äußere Umgebung genau wahrnehmen und Aufgaben wie Greifen, Montieren und Schweißen mit hoher Präzision ausführen.

Geräteüberwachungs- und Diagnosesysteme



Forschungs- und Entwicklungslabore



Anpassung: DS3800NADB

• Interaktion mit der DS3800DADB-Hilfsplatine: Die DS3800NADB dient als Hauptplatine und wird über ein Flachbandkabel mit der Zusatzplatine DS3800DADB verbunden. Die acht 708a1 200 V m/e-Kondensatoren auf der Zusatzplatine können die Kapazität des DS3800NADB deutlich erhöhen und so die Gesamtsystemleistung optimieren.
• Integration in das Speedtronic Mark IV System: Es ist Teil des GE Speedtronic Mark IV-Systems und arbeitet mit anderen Steuerplatinen, Sensoren und Aktoren im System zusammen. Gemeinsam erreichen sie eine präzise Steuerung von Gas- und Dampfturbinen. Beispielsweise tauscht es Daten und Steuersignale mit anderen Steuerplatinen aus, um den koordinierten Betrieb des gesamten Systems sicherzustellen.

Wartung und Reparatur



• Fehlererkennung: Die bernsteinfarbene LED-Anzeige „P OK“ auf der Platine kann beobachtet werden, um vorläufig festzustellen, ob die Stromversorgung oder der Betriebsstatus der Platine normal ist. Darüber hinaus ermöglichen die drei mit COM/SYNC/AOUT gekennzeichneten TP-Testpunkte Technikern eine detailliertere Signalerkennung und Fehlersuche.
• Reparatur und Austausch: Da der GE DS3800NADB eine Schlüsselkomponente im GE Speedtronic Mark IV-System ist, werden für Reparatur und Austausch im Allgemeinen professionelle Techniker empfohlen. Während des Reparaturprozesses sind professionelle Prüfgeräte und Werkzeuge wie Oszilloskope und Multimeter erforderlich, um die Qualität und Sicherheit der Reparatur zu gewährleisten. Einige spezialisierte Reparaturunternehmen für industrielle Automatisierung oder die Kundendienstzentren von GE können entsprechende Reparaturdienste anbieten.

Entwicklung und Ersatz



• Technologische Upgrades: Mit der kontinuierlichen Weiterentwicklung der elektronischen Technologie entwickelt sich auch die A/D-Umwandlungstechnologie weiter. A/D-Umwandlungschips mit höherer Auflösung, höherer Umwandlungsgeschwindigkeit und geringerem Stromverbrauch entstehen. Aufgrund der weit verbreiteten Verwendung des GE Speedtronic Mark IV-Systems in einigen spezifischen Bereichen bleibt der DS3800NADB jedoch vorerst eine wesentliche Komponente. In Zukunft könnte es schrittweise durch Produkte mit besserer Leistung ersetzt werden.
• Kompatibilität und Upgrades: Bei der Überlegung, den GE DS3800NADB aufzurüsten oder auszutauschen, muss die Kompatibilität mit dem vorhandenen System vollständig berücksichtigt werden. Neue Ersatzprodukte müssen hinsichtlich elektrischer Leistung, Schnittstellenspezifikationen und Funktionen mit dem Originalsystem kompatibel sein, um den normalen Betrieb des Systems sicherzustellen. Gleichzeitig sind eine umfassende Bewertung und Prüfung des Systems erforderlich, um Kompatibilitätsprobleme und potenzielle Sicherheitsrisiken zu vermeiden.
• J1: Markierter „Bereich“, der angepasst werden kann, um den analogen Eingangssignalbereich zu ändern. Der 12-Bit-A/D-Wandler ADC85H-12 auf der Platine verfügt über Skalierungswiderstände, die analoge Eingangssignalbereiche von ±2,5, ±5, ±10, 0 bis +5 oder 0 bis +10 Volt bieten.
• J2: Mit „Parität“ gekennzeichnet, die auf „in“ oder „out“ eingestellt werden kann und die Konfiguration von Paritätseinstellungen für die Datenübertragung ermöglicht. Dies ist nützlich, um die Genauigkeit und Integrität der Datenkommunikation zwischen der Platine und anderen Geräten sicherzustellen.
• J3: Mit „osc“ gekennzeichnet und kann auf „in“ oder „out“ eingestellt werden, was die individuelle Anpassung der Oszillatoreinstellungen ermöglicht. Dies kann entsprechend den spezifischen Anforderungen des Systems angepasst werden, um die Betriebsfrequenz und Stabilität des Boards zu optimieren.

• Ersatzbeschichtete Durchgangslöcher


  Entlang der rechten Kante der Platine befinden sich zusätzliche plattierte Durchgangslöcher. Diese bieten die Möglichkeit für zusätzliche Schaltungsänderungen oder -erweiterungen. Benutzer können der Platine benutzerdefinierte Komponenten wie Widerstände, Kondensatoren oder andere integrierte Schaltkreise hinzufügen, um bestimmte Anwendungsanforderungen zu erfüllen oder zusätzliche Funktionen zu implementieren.
