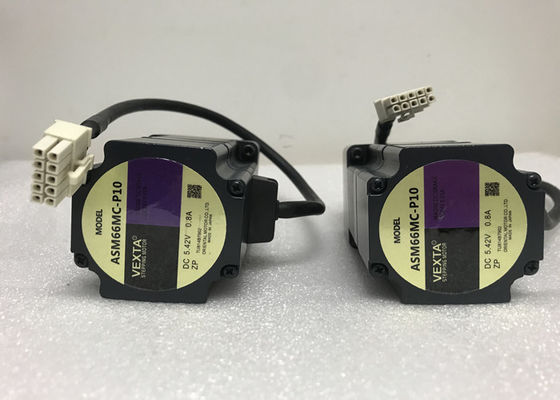

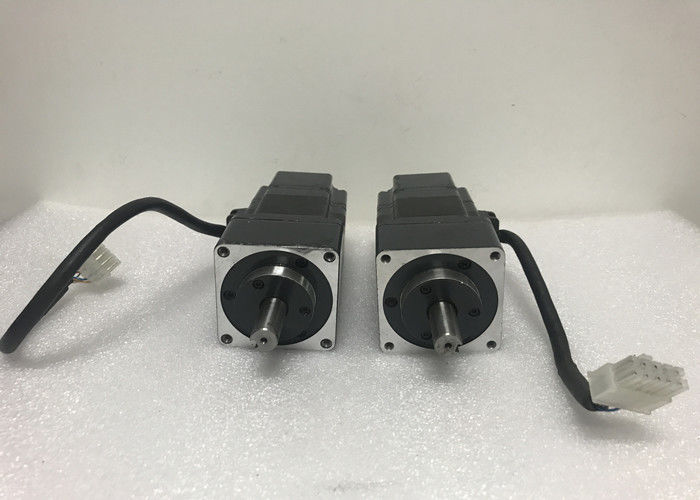

ASM66MC-P10 Industrieller Servomotor mit geschlossener Schleife Steuerung Alphastep Motor VEXTA DC 5.42V

Spezifikationen des industriellen Servomotors ASM66MC-P10

• Motortyp Schließschleifmotor
• Rahmen Größe 2,36 Zoll quadratisch
• Leistungsaufnahme Wechselstrom-Getriebeverhältnis (X:1) 10:1 Welle/Getriebe
• Einfach elektromagnetische Drehwelle Typ TH
• Auflösung mit Bremsvorrichtung (Auflösung: 1000 P/R) 0,036 °/Pulse
• Rotor Trägheit (oz-in2) 3,1 oz-in2 RoHS-konform Keine Sicherheit
• Normen UL CSA EN CE CE Kennzeichnung Niederspannungsrichtlinien EMV-Richtlinien Isolationsklasse Klasse B (266oF [130oC]),
• UL/CSA: Anerkannt als Klasse A 221oF (105oC)
• Isolationswiderstand mindestens 100 MΩ gemessen mit einem 500 VDC-Megger zwischen den Rahmenwicklungen und den Rahmenelektromagnetischen Bremswicklungen.Dielektrische Festigkeit genügend, um die folgenden Bedingungen für eine Minute zu widerstehen:: Rahmenwicklungen 1,5 kV 50 oder 60 Hz,
• Rahmen-elektromagnetische Bremswicklungen 1,0 kV 50 oder 60 Hz
• Umgebungsfeuchtigkeit 85% oder weniger (nicht kondensierend)
• Betriebsatmosphäre Keine ätzenden Gase, Staub, Wasser oder Öl.

AlphaStep Schließschleifer-Stepper-Motorsysteme

Die AlphaStep-Schlusskontrolle von Oriental Motor führt präzise Positionierungsoperationen mit Leichtigkeit durch.Die AlphaStep verfügt über ein einzigartiges Steuerungssystem, das die Vorteile der "offenen Schleife Steuerung" und "geschlossene Schleife Steuerung" kombiniert.

Mit dem Steuerungssystem AlphaStep wird die Position des Motors stets überwacht und der Fahrer wechselt dann automatisch je nach Situation zwischen den beiden Steuerungsarten.Unter normalen Umständen wird der Motorbetrieb überwacht und mit einem offenen Kreislauf wie bei einem Standard-Schrittmotor gesteuert.Wenn ein Fehler zwischen Befehl und Motorposition aufgrund einer Last oder ähnlichem auftritt, schaltet das System sofort wie ein Servomotor auf geschlossene Schleife um.Dies korrigiert die Position und Geschwindigkeit bei der Aufrechterhaltung der gewünschten OperationDie Kombination dieser beiden Steuerungsmethoden gewährleistet eine hohe Zuverlässigkeit und Leistung.

Zur Erweiterung der Anwendungen von Schrittmotoren bietet Oriental Motor viele verschiedene Produktreihen mit unterschiedlichen Leistungsspezifikationen und verschiedenen Funktionen an.Eine breite Palette von Variationen ist innerhalb jeder Serie erhältlich., da die Produkte in vielen Rahmengrößen und vormontierten Optionen erhältlich sind, z. B. elektromagnetische Bremstypen, Getriebe oder lineare und rotierende Aktoren.

Eigenschaften

• Niedriggeschwindigkeitsbetrieb bei niedrigen Schwingungsniveaus Die AS-Serie ermöglicht dank ihres Mikroschrittantriebs einen reibungslosen, niedrigen Geschwindigkeitsbetrieb bei extrem niedrigen Schwingungen.die es ermöglicht, in sehr kleinen Winkeln zu treten.
• Eingebettete Alarmfunktion - Wenn eine Belastung, die die Nennwerte des Motors erheblich übersteigt, auftritt oder wenn die Ausgangswelle des Motors während des Betriebs eingeschränkt ist, schaltet der Fahrer einen Warnsignal aus.In einer vertikalen Anwendungsweise, kann die elektromagnetische Bremse bei Erkennung dieses Alarms ausgelöst werden, um zu verhindern, dass ein bewegtes Stück und das Werk fallen.
• Voreinstellungsgeschwindigkeitsfilter - Die Filterzeitkonstante, die die Motorantwort bestimmt, kann in 16 Schritten eingestellt werden.
• Voreinstellungsbetriebsstrom - Der Motorstrom während des Betriebs kann in 16 Schritten zwischen 6 und 100% (maximal) eingestellt werden.
• Vorgegebene Auflösung - Die Auflösung der Motoren kann in vier Schritten eingestellt werden: 0,72°/Puls, 0,36°/Puls, 0,072°/Puls und 0,036°/Puls.

Standardtyp der AS-Serie

AS46AA AS66AA AS69AA AS98AA AS911AA AS46MA
AS66MA AS69MA AS98MA AS66A AS69AC AS98AC
AS911AC AS66MC AS69MC AS98MC AS66AS AS69AS
AS98AS AS911AS AS66MS AS69MS AS98MS
