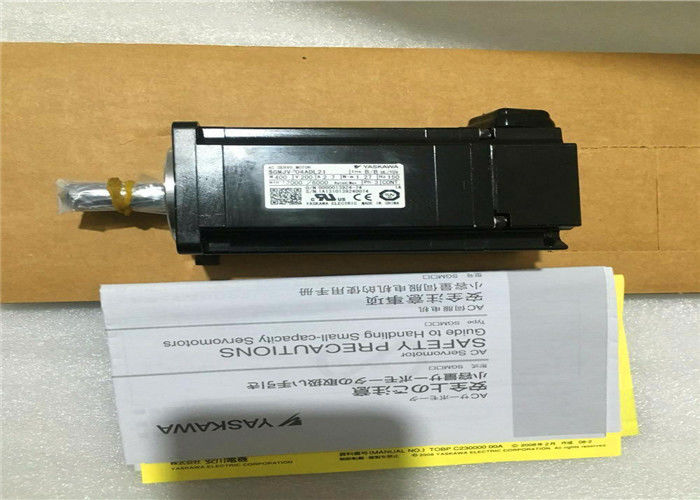

YASKAWA SGMJV-04ADL21 SIGMA5 400W WECHSELSTROM-SERVOmotor 2.7A 1.27N.m

Industrieller Servomotor YASKAWASGMJV-04ADL21 AC SERVO MOTOR Umdrehungsfrequenz: 3000 200W





Spezifikationen

Hersteller: Yaskawa
Produktnummer: SGMJV-04ADL21
Beschreibung: SGMJV-04ADL21 ist ein von Yaskawa hergestellter Motors-AC Servo
Typ des Servomotors: SGMJV Sigma V mittlere Trägheit
Genehmigungen: UL, CE, cUL anerkannt
Bremse: Nein
Marke: Yaskawa
Dauerdrehmoment (Lb-In): 11.23
Dauerdrehmoment (Nm): 1.27
Dauerdrehmoment (Oz-In): 179.8
Auflösung von Encoder-Bits: 20 BIT
Typ des Encoders: inkrementell
H x W x D: 5,06 Zoll x 2,36 Zoll x 2,87 Zoll
Trägheit: Mittel
IP-Klassifizierung: IP65
kW: 0,4 Kilowatt
Höchstgeschwindigkeit: 6000 Umdrehungen pro Minute
Montageart: Flanschmontage
Spitzendrehmoment (Lb-In): 39.475
Höchstdrehmoment (Nm): 4.46
Höchstdrehmoment (Oz-In): 631.6
Nenngeschwindigkeit: 3000 Umdrehungen pro Minute
Serie: SGMJV
Typ des Servomotors: rotierend
Schachtdichtung: Nein
Unterkategorie:
Nennleistung: 400 W
Stromversorgungsspannung: 200 VAC
Serial Encoder: 20-Bit Inkremental
Reihenfolge der Konstruktionsrevision: Standard
Schachtend: Gerade ohne Schlüssel
Optionen: Ohne Optionen
Kontrolle: Standard

Andere übergeordnete Erzeugnisse



Bei der Basismontage und beim Motormontage müssen die Montagebolzen angespannt werden, um Veränderungen der Ausrichtung und mögliche Beschädigungen der Ausrüstung zu verhindern.Es wird empfohlen, dass eine Waschmaschine unter jeder Mutter oder Schraubkopf verwendet wird, um einen sicheren Halt an den Motorfuß zu erhaltenDie empfohlenen Spannmomente für mittlere Kohlenstoffstahlschrauben, SAE
Grade 5 sind nachstehend in Tabelle 1 aufgeführt. Für empfohlene Spannmomente anderer Hardware auf dem Motor siehe Tabellen 4A und 4B im Abschnitt Spannmoment




Eine genaue mechanische Anordnung ist für einen erfolgreichen Betrieb unerlässlich.
Der Antrieb des Motors kann auf eine schlechte Ausrichtung hinweisen.
Die Antriebs- und Messgeräte zwischen den Kupplungshälften sind nicht ausreichend präzise.
Die Anordnung wird mit einem Zifferblatt-Anzeiger und Kontrollstäben überprüft, die an die Motor- und Lastmaschinenwellen angeschlossen sind.
Der Abstand zwischen den Kupplungsknotenpunkten sollte gemäß den Empfehlungen des Kupplungssystems gehalten werden.
Die Schachtverschiebung darf 0,002 ̊ nicht überschreiten, die Winkelverschiebung weniger als 0,002 ̊.



Die Anwendung von Riemen, Schaufeln, Zwiebelrädern und Zahnrädern auf der Motorwelle ist in der NEMA-Norm MG1-14 dargestellt.07Die Anwendung der Vbelts-Maße für Wechselstrommotoren erfolgt in
MG1-14.42Der Durchmesser der V-Gürtel-Schabe sollte nicht kleiner sein als die Werte in Tabelle 14-1 der NEMA.
MG-1. Scheibenverhältnisse größer als 5:1 und Mittel-Zentrum-Abstände kleiner als der Durchmesser der großen
Die Angabe des Mindestdurchmesser des
die Motorrolle und die maximale Gurtspannung nicht überschritten werden, da ein übermäßiger Zug das Lager
Bei V-Gürteln sollte die Geschwindigkeit des Gürtels nicht mehr als 25 Meter pro Sekunde überschreiten.mit einem Schubverhältnis von mehr als 5Die Abmessungen der Gurtrolle sind nach der Art des Gurtes zu bestimmen.Übertragung und zu übertragende Kapazität- Die Lüftungsöffnungen müssen frei gehalten und die erforderlichen Mindestdistanzen eingehalten werden, um den Kühlluftstrom nicht zu behindern.Stellen Sie sicher, dass die entladene heiße Luft nicht in den Motor zurückgeführt wird..
