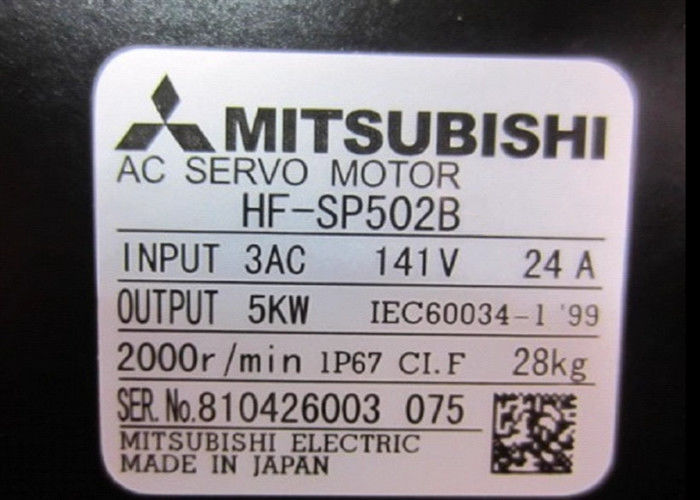

Produkt-Details HF-SP502B industriellen Servomotors

• HF-Reihen-Servomotor mit Bremse 5KW (HFSP502B)
• Hersteller: Mitsubishi
• Reihe: HF-Reihe
• HF-SP502B
• EINGESTELLT DURCH HERSTELLER
• SERVOmotor
• HF-SP MEDIUM-INERTIA
• 2000 U/MIN
• 5 KILOWATT
• 24 AMPERE
• 200 V
• DREHMOMENT 23,9 NANOMETER
• 0 BIS 40 C
• IP67
• W/ ELEKTROMAGNETISCHE BREMSE
• ERSETZT DURCH HGSR502B

Anmerkung) 1.the installierte die Kapazität der Stromversorgung abhängt vom Stromversorgungswiderstand.

Anmerkung) 2. verbessernde Bremsfrequenz zeigt die zulässige Frequenz der Verlangsamung und des Stoppens von der bewerteten Umdrehungsgeschwindigkeit auf einem einzelnen Motor ohne die verbessernde Wahl an. Jedoch wenn eine Last angewendet wird, ist der Wert 1 (m+1) in der Tabelle (m = Moment der Laststrägheit/des Momentes der Bewegungsträgheit). Wenn die bewertete Drehzahl überstiegen wird, ist die Frequenz des verbessernden Bremsens umgekehrt zum Quadrat proportional (Arbeitsgeschwindigkeit/Nenndrehzahl). Im Fall, in dem die Arbeitsgeschwindigkeitsänderungen häufig oder wenn es ein normaler verbessernder Zustand wie vertikale Fütterung wird, berechnen Sie die verbessernde Hitzemenge (W) während der Operation und übersteigen Sie nicht die zulässige verbessernde Energie (W). Da der optimale verbessernde Widerstand für jedes System unterschiedlich ist, ist die Kapazitätsauswahl-Software (kostenloser Download von der Mitsubishi Electric Fa-Website) verfügbar. Benutzen Sie und wählen Sie den besten verbessernden Widerstand vor. Zu Information über die zulässige verbessernde Energie eines verbessernden Widerstandes, sehen Sie Regenerationswahlen.

Anmerkung) 3.if das Laststrägheitsmomentverhältnis übersteigt den angegebenen Wert, in Verbindung treten bitte mit dem Verkaufsbüro.

Anmerkung) 4. Jedoch wenn ein Geschwindigkeitsreduzierer befestigt wird, ist das Geschwindigkeitsreduziererteil mit IP44 gleichwertig.

Anmerkung) 5. Die Schwingungsrichtung wird in der Zahl gezeigt. Der Wert ist der Wert des Teils, das den Grenzwert darstellt (normalerweise die Antilastsseitenklammer). Wenn der Motor gestoppt wird, ist das Ärgern wahrscheinlich, auf dem Lager aufzutreten, also unterdrücken Sie Erschütterung zur ungefähr Hälfte des zulässigen Wertes.

Anmerkung) 6.in eine Umwelt, in der Ölnebel oder Ölwasser ständig angewendet wird, der Standardspezifikationsservomotor ist möglicherweise nicht verwendbar. Treten Sie bitte mit dem Verkaufsbüro in Verbindung.

Anmerkung) 7.it wird empfohlen, dass das unausgeglichene Drehmoment bei 70% oder kleiner des bewerteten Drehmoments in den Maschinen, in denen unausgeglichenes Drehmoment auftritt, wie der anhebenden Welle verwendet wird.

Anmerkung) 8. Wenn Sie HF-SP52 mit MR-J3W-77B verwenden, können Sie es verwenden, indem Sie Parameter no.po04 auf □1□ im Falle□ des Servoverstärkers mit Software-Version früher als B2 einstellen. Für Servoverstärker mit wird Software-Version B3 oder später, Parametereinstellung nicht angefordert.

Anmerkung: 9. Wenn unter Verwendung des FX3U-20SSC-H Prüfers, wird das MR-J3W-77B im Verbindung mit dem HF-SP52 bis Software-Version B3 oder später gestützt.
