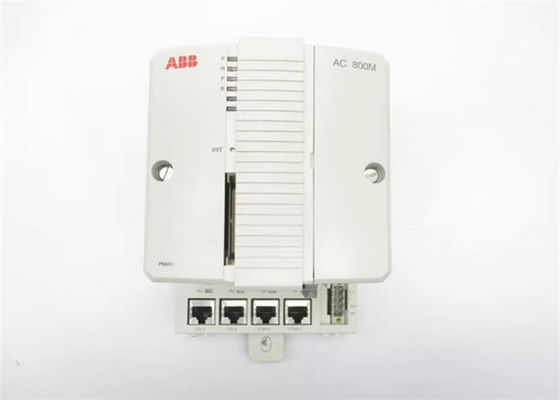

STROMVERSORGUNGS-MODUL ABB PM865K02 3BSE081636R1 Prozessor-Einheit

PM865K02 3BSE081636R1 POWER SUPPLY MODUL ABB Prozessorgerät

Ausführliche Daten

Prozessortyp MPC866
Zeitwechsel in Rot. Konf. max. 10 ms
Zahl der Anträge pro Datenverantwortlicher 32
Anzahl der Programme pro Antrag 64
Anzahl der Diagramme pro Anwendung 128
Anzahl der Aufgaben pro Steuerung 32
Anzahl der verschiedenen Zykluszeiten 32
Zykluszeit pro Anwendungsprogramm Bis zu 1 ms
Flash PROM für Firmware-Speicher 4 MB
Stromversorgung 24 V Gleichstrom (19,2-30 V Gleichstrom)
Stromverbrauch +24 V typ/max 210 / 360 mA
Leistungsausfalltyp: 5,1 W (maximal 8,6 W)
Eingabe des Status der überflüssigen Stromversorgung Ja
Einbaubatterie Lithium, 3,6 V
Synchronisierung der Uhr 1 ms zwischen AC 800M-Steuerungen nach CNCP-Protokoll
Ereigniswarteschlange im Controller pro OPC-Client Bis zu 3000 Ereignisse
AC 800M Übertragungsgeschwindigkeit an den OPC-Server 36-86 Ereignissec, 113-143 Datenmeldungenc
Kommunikationsmodule auf dem CEX-Bus 12
Versorgungsstrom auf dem CEX-Bus Max 2,4 A
I/O-Cluster auf Modulebus mit nicht-rot. CPU 1 elektrisch + 7 optisch
I/O-Cluster auf Modulebus mit rot. CPU 7 optisch
Die E/A-Kapazität von Modulebus Max 96 (einfach PM862) oder 84 (rot PM862) E/A-Modulen
Modulebus-Scanrate 0 - 100 ms (wirkliche Zeit je nach Anzahl der E/A-Module)
Versorgungsstrom für den elektrischen Modulbus 24 V: maximal 1,0 A
5 V: maximal 1,5 A
Ethernet-Kanäle 2
Ethernet-Schnittstelle Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, weiblich (8-polig)
Kontrollnetzwerkprotokolle MMS (Manufacturing Message Service) und IAC (Inter Application Communication)
empfohlene Steuerungsnetzwerk-Backbone 100 Mbit/s Switched Ethernet
Echtzeitstabilität 100 ppm (ca. 1 Stunde/Jahr)
RS-232C-Schnittstelle 2 (eine allgemeine, eine für Servicewerkzeuge)
RS-232C-Schnittstelle (COM3) (nur nicht rot) RS-232C, 75-19 200 Baud, RJ-45 weiblich (8-Polar), nicht optisch isoliert, volle RTS-CTS-Unterstützung
RS-232C-Schnittstelle (COM4) (nur nicht rot) RS-232C, 9 600 Baud, RJ-45 weiblich (8-Polar), optisch isoliert, keine RTS-CTS-Unterstützung

Das CPU-Board enthält den Mikroprozessor und RAM-Speicher, eine Echtzeituhr, LED-Indikatoren, INIT-Schaltfläche und eine CompactFlash-Schnittstelle.
Die Basisplatte des PM862-Steuerers verfügt über zwei RJ45-Ethernet-Anschlüsse (CN1, CN2) für die Verbindung zum Steuerungsnetzwerk und zwei RJ45-Serieanschlüsse (COM3, COM4).Einer der Serienanschlüsse (COM3) ist ein RS-232C-Anschluss mit Modemsteuersignalen, während der andere Port (COM4) isoliert ist und für die Verbindung eines Konfigurationswerkzeugs verwendet wird.Kommunikationsschnittstellen und S800 I/O).

Einfache Verfahren zur Befestigung/Entfernung von DIN-Schienen unter Verwendung des einzigartigen Schiebe- und Sperrmechanismus.Alle Basisplatten sind mit einer eindeutigen Ethernet-Adresse versehen, die jeder CPU eine Hardware-Identität gibtDie Adresse ist auf dem Ethernet-Adressenetikett auf der TP830-Basisplatte zu finden.

(Nur kompatibel mit System 800xA 6.0.2, Kompakter Steuerungsbauer 6.0.0-1 und weiter.Weitere Informationen finden Sie unter Produktaktualisierung.)

Paket enthält:
2 Stück PM862, CPU
2 Stück TP830, Basisplatte, Breite = 115 mm
2 Stück TB807, Modulbus-Terminator
1 Stück TK850, CEX-Bus-Erweiterungskabel
1 Stück TK851, RCU-Link Kabel
2 Stück Batterie zur Speichersicherung (4943013-6) eine für jeden Controller

Merkmale und Vorteile

• ISA Secure zertifiziert
• Zuverlässigkeit und einfache Fehlerdiagnoseverfahren
• Modularität, so dass die Ausweitung schrittweise möglich ist
• Schutz der Klasse IP20 ohne Gehäuse
• Die Steuerung kann mit einem 800xA-Steuerungsbauer konfiguriert werden
• Die Steuerung ist vollständig EMV-zertifiziert
• Durchschnittlicher CEX-Bus mit einem Paar von BC810 / BC820
• Hardware auf Basis von Standards für eine optimale Kommunikationsverbindung
(Ethernet, PROFIBUS DP usw.)
• eingebaute redundante Ethernet-Kommunikationsanschlüsse
