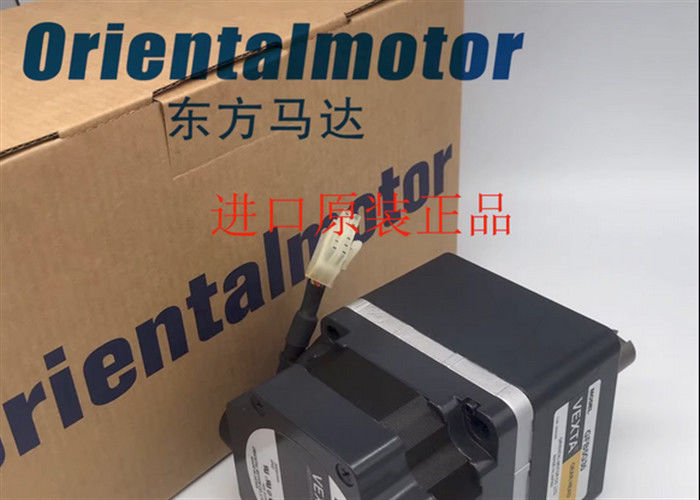

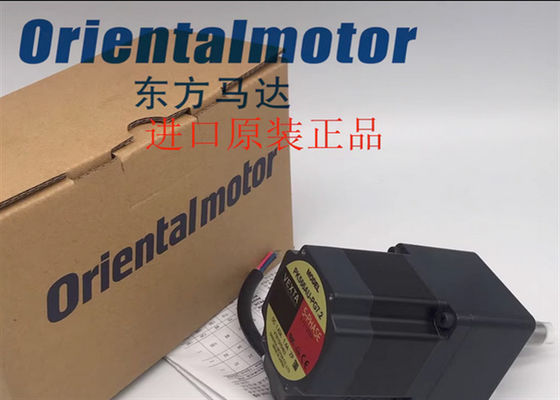

Orientalischer Superschrittmotor PK566AE-industrieller Servomotorvexta
Eigenschaften
Standardschrittmotoren
Der Motor PK-Reihe 0.72°stepping bietet drehmomentstark, unsere niedrigste Erschütterung und Geräusche an. Dieser Motor ist verwunden in der zweipoligen neuen Pentagon-Konfiguration und deshalb, erfordern Sie eine neue zweipolige Art Fahrer Pentagons. Die neue Pentagon-Konfiguration garantiert, dass maximales Drehmoment durch den Motor auf jedem Schritt erzeugt wird. Die neue Pentagon-Konfiguration Genauigkeit auch stellt des extrem glatten Bewegungs- sowie Instandhaltungsdrehmoments und des Schrittes unabhängig davon die Schrittentschließung zur Verfügung.
Verfügbar 1,65 Zoll. (42mm), 2,36 Zoll. (60mm) und 3,35 Zoll. (85mm) Bildformate.
|
Strom pro Phase (A/phase)
|
1,4 |
|
Art
|
Standard |
|
Wellen-/Gang-Art
|
Runde Welle (kein Gearhead) |
|
Gang-Art
|
Kein Gearhead |
|
Bewegungsverbindungsart
|
Freie Anschlussleitungen |
|
Welle
|
Einzeln |
|
Grundschritt-Winkel
|
0.72º |
|
Ertrag-Schritt-Winkel
|
0,72 ° |
|
Verbindungsart
|
Neues Pentagon (zweipolig) |
|
Anschlussleitungen
|
5 |
|
Rotor-Trägheit
|
1,53 Unze-Inch ² |
|
RoHS konform
|
Ja |
|
Sicherheitsnormen
|
EN-CER UL-CSA |
|
Isolationswiderstand
|
100 MΩ-Minimum unter normaler Temperatur und Feuchtigkeit, wenn Sie durch ein 500 VDC-megger zwischen den Wicklungen und dem Motorgehäuse gemessen werden. |
|
Durchschlagsfestigkeit
|
Genügend, 1,5 KV, 50 Hz oder 60 Hz beantragte zu widerstehen 1 Minute zwischen den Wicklungen und dem Gehäuse unter normaler Temperatur und Feuchtigkeit. |
|
Temperaturanstieg
|
Temperaturanstieg der Spule, die durch die Änderungs-Widerstand-Methode gemessen wird, ist 144ºF (80ºC) oder weniger (am Nennstrom, am Stillstand, an fünf Phasen angezogen). |
|
Isolierungs-Klasse
|
Klasse B [266ºF (130ºC)] [Als Klasse ein 221ºF (105ºC) erkannt durch UL-Standard] |
|
Umgebende Temperaturspanne
|
14ºF | 122ºF (- 10ºC | 50ºC) (nonfreezing) |
|
Umgebende Feuchtigkeit
|
85% oder weniger (kondensationsfrei) |
|
Wellen-Durchbruch
|
0,002 Zoll. (0,05 Millimeter) T.I.R an der Spitze der Abtriebswelle |
|
Konzentrizität
|
0,003 Zoll. (0,075 Millimeter) T.I.R. |
|
Perpendicularity
|
0,003 Zoll. (0,075 Millimeter) T.I.R. |
|
Radialspiel
|
0,001 Zoll. Maximum (0,025 Millimeter) von 1,12 lbs. (5 N) |
|
Axiales Spiel
|
0,003 Zoll. Maximum (0,075 Millimeter) von 2,2 lbs. (10 N) |
|
Radiallast
|
0 Zoll. vom Wellen-Ende = 14,1 lb0.2 herein. vom Wellen-Ende = 16,8 lb0.39 herein. vom Wellen-Ende = 21 lb0.59 herein. vom Wellen-Ende = 29 lb0.79 herein. vom Wellen-Ende = 42 lbs |
|
Axiale Last
|
|
Kombinationen von Motoren und von Fahrern
| Einheitsmodell |
Bewegungsmodell |
Fahrermodell |
| AS46AA |
ASM46AA |
ASD13A-A |
| AS66AAE |
ASM66AAE |
ASD24A-A |
| AS69AAE |
ASM69AAE |
ASD30D-A |
| AS66ACE |
ASM66ACE |
ASD12A-C |
| AS69ACE |
ASM69ACE |
ASD16D-C |
| AS66ASE |
ASM66ACE |
ASD12A-S |
| AS69ASE |
ASM69ACE |
ASD16D-S |
| AS98AAE |
ASM98AAE |
ASD30A-A |
| AS911AAE |
ASM911AAE |
ASD30E-A |
| AS98ACE |
ASM98ACE |
ASD16A-C |
| AS911ACE |
ASM911ACE |
ASD20A-C |
| AS98ASE |
ASM98ACE |
ASD16A-S |
| AS911ASE |
ASM911ACE |
ASD20A-S |
