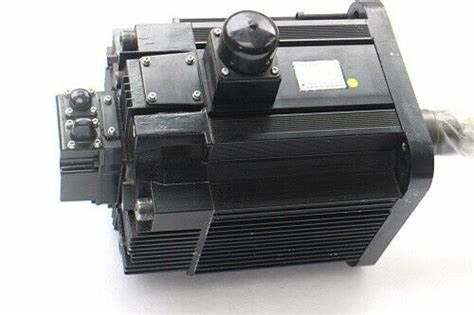

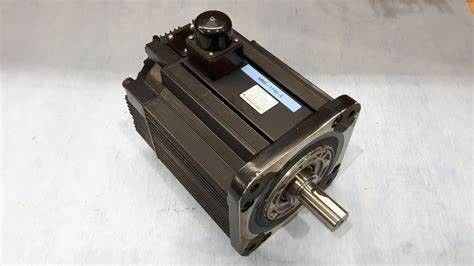

SGMRS-44A2A-YR21 Yaskawa SERVObewegungswechselstrom-SIGMA S-AXIS 38.1A InsF 1500r/min 200VAC 4400W

SGM - 01 A 3 1 2 J-Σ-Reihen-Servomotor SGM: SGM Servomotor SGMP: Nennleistung SGMP-Servomotor-(Würfelart) (Bewegungskapazität) vorbildlicher SGM nur A3: 30 W A5: 50 w-SGM und SGMP 01: 100 W 02: 200 W 03: 300 W 04: 400 W 08: 750 w-Versorgungs-Spannung A: 200 V B: 100 v-Wahlen B: Mit Bremse (90 V) C: Mit Bremse (24 V) D: Mit Bremse (90 V) und Wellendichtung E: Mit Bremse (24 V) und Wellendichtung P: Tropfenfänger-sicheres S: Mit Wellendichtung Wellen-Spezifikationen 2: Gerade ohne Schlüssel 4: Gerade mit Schlüssel 6: Gerade mit Schlüssel und Hahn Entwurfs-Revisions-Auftrags-Kodierer-Spezifikationen 3: Zuwachskodierer W mit 2048 P/R: absoluter Kodierer mit 12 Bits nicht Standard 5: 2000 Zuwachs P/R verschlüsseln

Die Größe des Trägheitsmoments der zulässigen Last eines Servomotors hängt von der Kapazität ab und ist auf 5 bis 30mal die Bewegungsträgheit begrenzt. Dieser Wert wird ausschließlich als Richtlinie zur Verfügung gestellt und Ergebnisse schwanken möglicherweise abhängig von ServomotorAnsteuerbedingungen. Eine Überspannungswarnung ist wahrscheinlich, während der Verlangsamung aufzutreten, wenn der Laststrägheitsmoment den Trägheitsmoment der zulässigen Last übersteigt. SERVOPACKs mit einem eingebauten verbessernden Widerstand erzeugt möglicherweise eine Regenerationsüberlastungswarnung. Unternehmen Sie einen der folgenden Schritte, wenn dieses auftritt.

Verringern Sie die Drehmomentgrenze.

• Verringern Sie die Verlangsamungsrate.

• Verringern Sie das Motordrehzahl Maximum.

• Installieren Sie einen außen angebrachten verbessernden Widerstand, wenn die Warnung nicht geklärt werden kann. Treten Sie mit Ihrer Yaskawa-Anwendungs-technischen Abteilung in Verbindung.

Verbessernde Widerstände werden nicht in 200 V für 50 W bis 400 W und in 100 V für 50 W bis 400 W SERVOPACKs errichtet. Die folgenden Zahlen zeigen das vorläufige Verhältnis zwischen dem Laststrägheitsmoment und die Motordrehzahl unter Verwendung eines Beispiels mit einem Laststrägheitsmoment 10 bis 30mal der Laststrägheitsmoment an der Motorwelle. Externe verbessernde Widerstände werden angefordert, wenn diese Bedingung überstiegen wird, oder wenn die zulässige Verlustkapazität (W) des eingebauten verbessernden Widerstandes an den verbessernden Ansteuerbedingungen überstiegenes liegt, wenn ein verbessernder Widerstand bereits eingebaut wird.
