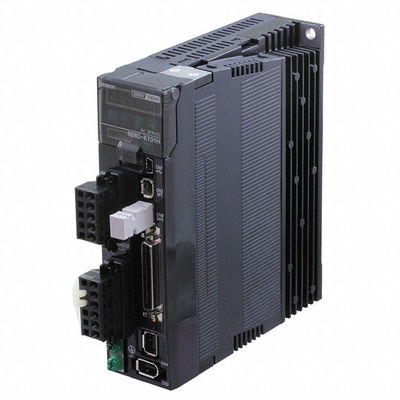

OMRON R88D-KT15H Servo AC 200 ~ 230VAC Versorgung mit 9.4A 230V Belastungsservo-Treiber
Omron hat eine neue und aufregende Familie von kompakten Stromversorgungen entwickelt, mit der gleichen hohen Qualität und praktischem Design, die unsere vorherige Serie sicher, zuverlässig und einfach zu installieren machten.Die neue S8VK Serie ist noch härter., kompakter und einfacher zu bedienen.
Der Servo-Antrieb von R88D-KT20[] und der mit geringerer Kapazität ist UL-Listed.
Der Servo-Antrieb von R88D-KT30[] und der mit größerer Kapazität ausgestattete sind UL-zerkannt.
Anmerkung: 1.
Die obigen Punkte spiegeln die individuellen Evaluierungstests wider.
Anmerkung: 2.
Alle Verbindungen zum Servo-Antrieb trennen Sie immer ab, bevor Sie eine Isolationswiderstandsprüfung an ihm durchführen.
eine Isolierwiderstandsprüfung durchführen, während der Servoantrieb angeschlossen ist, kann der Servoantrieb beschädigt sein.
Sie sollten niemals dielektrische Festigkeitsprüfungen am Servoantrieb durchführen.
Schädigung der inneren Elemente.
Anmerkung: 3.
Einige Teile des Servo-Antriebs erfordern Wartung.
Bestätigen Sie die in den zugehörigen Handbüchern aufgeführte Handbuchnummer.
Anmerkung: 4.
Um der EMV-Richtlinie zu entsprechen, müssen die in der Bedienungsanleitung der G5-Serie aufgeführten Hinweise zur Verkabelung und Montage
Bestätigen Sie die Handbuchnummer, die in den zugehörigen Handbüchern aufgeführt ist.
| Artikel |
R88D-
KT01H |
R88D-
KT02H |
R88D-
KT04H |
R88D-
KT08H |
R88D-
KT10H |
R88D-
KT15H |
| Kontinuierlicher Ausgangsstrom (rms) |
1.2 A |
1.6 A |
2.6 A |
4.1 A |
5.9 A |
9.4 A |
Eingabe
Leistung
Versorgung |
Hauptkreislauf |
Stromversorgung
Kapazität |
0.5 KVA |
0.5 KVA |
0.9 KVA |
1.3 KVA |
1.8 KVA |
2.3 KVA |
Stromversorgung
Spannung |
Ein- oder Dreiphasen 200 bis 240 VAC (170 bis 264 V), 50/60 Hz |
| Nennstrom |
1.6/0.9 A *1 |
2.4/1.3 A * 1 |
4.1/2.4 A *1 |
6.6/3.6 A *1 |
9.1/5.2 A *1 |
14.2/8.1 A *1 |
| Wärmewert *2 |
14.3/13.7 W * 1 |
23/19 W * 1 |
33/24 W * 1 |
30/35,5 W * 1 |
57/49 W *1 |
104/93 W *1 |
Kontrolle
Schaltung |
Stromversorgung
Spannung |
Einphasen 200 bis 240 VAC (170 bis 264 V), 50/60 Hz |
| Wärmewert *2 |
4 W |
4 W |
4 W |
4 W |
7 W |
7 W |
| Gewicht |
Ungefähr.
00,8 kg |
Ungefähr.
00,8 kg |
Ungefähr.
1.1 kg |
Ungefähr.
10,6 kg |
Ungefähr.
10,8 kg |
Ungefähr.
10,8 kg |
| Maximale anwendbare Motorleistung |
100 W |
200 Watt |
400 Watt |
750 Watt |
1 kW |
1.5 kW |
Anwendung
- Das ist nicht gut.
Motoren
(R88M-) |
3,000 r/min
Elektrische Geräte und Geräte |
[INC] |
K05030H
K10030H |
K20030H |
K40030H |
K75030H |
- |
K1K030H
K1K530H |
| - Ich weiß nicht. |
K05030T
K10030T |
K20030T |
K40030T |
K75030T |
- |
K1K030T
K1K530T |
2,000 r/min
Elektrische Geräte und Geräte |
[INC] |
- |
- |
- |
- |
K1K020H |
K1K520H |
| - Ich weiß nicht. |
- |
- |
- |
- |
K1K020T |
K1K520T |
1,000 r/min
Elektrische Geräte und Geräte |
[INC] |
- |
- |
- |
- |
- |
K90010H |
| - Ich weiß nicht. |
- |
- |
- |
- |
- |
K90010T |
| Spezifikationen |
Modell |
| mit Inkremental-Coder |
| Gerade Welle mit Schlüssel und Klopfen |
| |
Spannung |
Nennleistung |
ohne Öldichtungen |
| ohne Bremse |
200 V |
900 W |
R88M-K90010H-S2 |
| 2 kW |
R88M-K2K010H-S2 |
| 3 kW |
R88M-K3K010H-S2 |
| 400 V |
900 W |
R88M-K90010F-S2 |
| 2 kW |
R88M-K2K010F-S2 |
| 3 kW |
R88M-K3K010F-S2 |
| mit Bremse |
200 V |
900 W |
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten, sofern sie in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt sind. |
| 2 kW |
R88M-K2K010H-BS2 |
| 3 kW |
R88M-K3K010H-BS2 |
| 400 V |
900 W |
R88M-K90010F-BS2 |
| 2 kW |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 Buchstabe b genannten Leistungen. |
| 3 kW |
R88M-K3K010F-BS2 |
Weitere Informationen:
Die S8VK-Serie bietet Ihnen nicht nur mehr Flexibilität beim Entwerfen Ihrer Maschine,Es spart Ihnen auch Zeit und reduziert Kosten dank der minimalen Verkabelungsanforderungen und der einfachen Einhandmontage durch die verbesserte DIN-Schienen-Montageklemme.
Um sicherzustellen, dass sie die perfekte Lösung bieten, die den Bedürfnissen jedes Kunden entspricht, hat Omron vier verschiedene Familien eingeführt: die kostengünstige S8VK-C, den Standard mit einphasiger Eingabe S8VK-G, dieder Standard mit Dreiphaseneingang S8VK-T, und der Redundanzgerät S8VK-R.
Die S8VK ist nach internationalen Sicherheitsstandards für globale Märkte entwickelt und verfügt sogar über Genehmigungen für Schiffsanwendungen (S8VK-G/T/R).Garantie für alle Modelle, egal in welches Land Ihre Maschine exportiert wirdAufgrund der hohen MTBF-Werte wird Ihr S8VK lange in einem stabilen Zustand laufen.
Dieselbe Serie von R88-:
R88D-GN04H-ML2:Servoantrieb der G-Serie, 1 ~ 200 VAC, MECHATROLINK II integriert, 400 W
R88M-G40030H-BS2:G-Serie/SmartStep 2 Wechselstromservomotor (Zylindertyp), 400 W, 200 VAC, 3000 U/min, 1,3 Nm, mit Bremse
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten, sofern sie in Anhang I der Verordnung (EU) Nr. 182/2011 enthalten sind.:Wechselstromservomotor, 400 W, 200 VAC, 3000 U/min, 1,3 Nm, inkrementell, Bremse, mit kreisförmiger Verbindung
R88M-G40030T-BS2:AC-Servomotor, 400 W, 200 VAC, 3000 U/min, 1,3 Nm, absolut, Bremse
R88M-G40030T-BS2-D:AC-Servomotor, 400 W, 200 VAC, 3000 U/min, 1,3 Nm, absolut, Bremse, mit kreisförmiger Verbindung
R88M-GP40030T-BS2-D:AC-Servomotor, 400 W, 200 VAC, 3000 U/min, 1,3 Nm, absolut, Bremse, mit kreisförmiger Verbindung
| Spezifikationen |
Modell |
| Motorkapazität |
Getriebeverhältnis |
| 50 W |
1/5 |
R88G-HPG11B05100B |
| 1. 9 |
R88G-HPG11B09050B |
| 1. Juli |
R88G-HPG14A21100B |
| 1/33 |
R88G-HPG14A33050B |
| 4/45 |
R88G-HPG14A45050B |
| 100 W |
1/5 |
R88G-HPG11B05100B |
| Die Bibel, 1/11 |
R88G-HPG14A11100B |
| 1. Juli |
R88G-HPG14A21100B |
| 1/33 |
R88G-HPG20A33100B |
| 4/45 |
R88G-HPG20A45100B |
| 200 Watt |
1/5 |
R88G-HPG14A05200B |
| Die Bibel, 1/11 |
R88G-HPG14A11200B |
| 1. Juli |
R88G-HPG20A21200B |
| 1/33 |
R88G-HPG20A33200B |
| 4/45 |
R88G-HPG20A45200B |
| 400 Watt |
1/5 |
R88G-HPG14A05400B |
| Die Bibel, 1/11 |
R88G-HPG20A11400B |
| 1. Juli |
R88G-HPG20A21400B |
| 1/33 |
R88G-HPG32A33400B |
| 4/45 |
R88G-HPG32A45400B |
| 750 Watt |
1/5 |
R88G-HPG20A05750B |
| Die Bibel, 1/11 |
R88G-HPG20A11750B |
| 1. Juli |
R88G-HPG32A21750B |
| 1/33 |
R88G-HPG32A33750B |
| 4/45 |
R88G-HPG32A45750B |
| 1 kW |
1/5 |
R88G-HPG32A051K0B |
| Die Bibel, 1/11 |
R88G-HPG32A111K0B |
| 1. Juli |
R88G-HPG32A211K0B |
| 1/33 |
R88G-HPG32A331K0B |
| 4/45 |
R88G-HPG50A451K0B |
| 1.5 kW |
1/5 |
R88G-HPG32A052K0B |
| Die Bibel, 1/11 |
R88G-HPG32A112K0B |
| 1. Juli |
R88G-HPG32A211K5B |
| 1/33 |
R88G-HPG50A332K0B |
| 4/45 |
R88G-HPG50A451K5B |
| 2 kW |
1/5 |
R88G-HPG32A052K0B |
| Die Bibel, 1/11 |
R88G-HPG32A112K0B |
| 1. Juli |
R88G-HPG50A212K0B |
| 1/33 |
R88G-HPG50A332K0B |
| 3 kW |
1/5 |
R88G-HPG32A053K0B |
| Die Bibel, 1/11 |
R88G-HPG50A113K0B |
| 1. Juli |
R88G-HPG50A213K0B |
| 4 kW |
1/5 |
R88G-HPG32A054K0B |
| Die Bibel, 1/11 |
R88G-HPG50A115K0B |
| 5 kW |
1/5 |
R88G-HPG50A055K0B |
| Die Bibel, 1/11 |
R88G-HPG50A115K0B |
