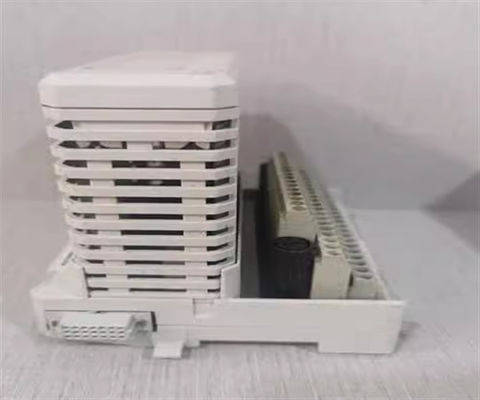

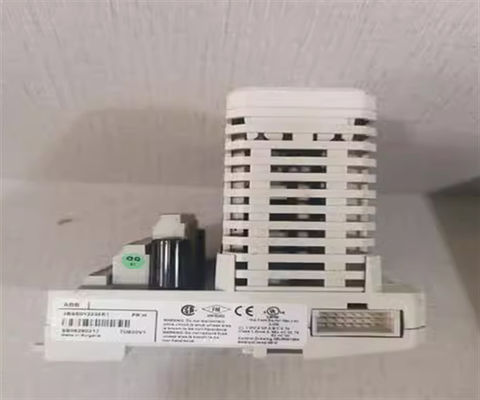

ABB AO895 3BSC690087R1 Analog-Ausgang Neues und günstiges digitales Verstärkermodul
Beschreibung
Das AO895 Analog-Ausgangsmodul verfügt über 8 Kanäle.Das Modul umfasst Schutzkomponenten für die innere Sicherheit und eine HART-Schnittstelle auf jedem Kanal für die Verbindung mit Prozessgeräten in Gefahrenbereichen ohne zusätzliche externe Geräte..
Jeder Kanal kann bis zu 20 mA Schleifstrom in eine Feldlast wie einen Ex-zertifizierten Strom-Druck-Wandler leiten und ist bei Überlastbedingungen auf 22 mA begrenzt.Alle acht Kanäle sind von der ModuleBus und Stromversorgung in einer Gruppe isoliertDie Leistung für die Ausgangsstufen wird aus den 24 V an den Stromversorgungsanbindungen umgewandelt.
Allgemeine Informationen
| Nummer des Artikels |
3BSC690087R1 |
| Typ |
Analog-Ausgabe |
| Spezifikation des Signals |
4...20 mA |
| Anzahl der Kanäle |
8 |
| Typ des Signals |
Einpolarer Einzelschluss |
| HART |
- Ja, das ist es. |
| Staatsunternehmen |
- Nein. |
| Entlassungen |
- Nein. |
| Hohe Integrität |
- Nein. |
| Eigene Sicherheit |
- Ja, das ist es. |
| Mechanik |
S800 |
Ausführliche Daten
| Entschließung |
12 Bit |
| Isolation |
Gruppenweise vom Boden isoliert |
| Unter-/Überbereich |
2.5 / 22.4mA |
| Ausgangslast |
< 725 Ohm bei 20 mA, ohne Überspannung
< 625 Ohm bei bis zu 22 mA |
| Fehler |
Typ 0,05%, maximal 0,1% bei 650 Ohm |
| Temperaturverschiebung |
Typisch 50 ppm/°C, maximal 100 ppm/°C |
| Aufstiegszeit |
30 ms (10% bis 90%) |
| Strombegrenzung |
Kurzschlusssicherung begrenzte Leistung |
| Nennspannung der Isolierung |
50 V |
| Dielektrische Prüfspannung |
500 V Strom |
| Leistungsausfall |
4.25 W |
| Stromverbrauch +5 V Modulbus |
Typ 130 mA |
| Stromverbrauch +24 V |
Typ 250 mA, max. <330 mA |
Diagnostik
| Vorstehende LEDs |
F (ault), R (un), W (learning), O (SP), Tx (HART-Kommunikation) |
| Aufsicht |
Prozessstromversorgung, offenes Kabel, wenn > 1 mA eingestellt ist |
Umwelt und Zertifizierung
| CE-Kennzeichnung |
- Ja, das ist es. |
| Elektrische Sicherheit |
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung. |
| Gefährliche Lage |
ATEX/IECEx Zone 2 mit Schnittstelle zu Zone 0, cFMus C1, Div 2/Zone 2 mit Schnittstelle zu C1, C2, C3 Div 1/Zone 0 |
| Zertifizierung für Schiffe |
- |
| Temperatur, Betrieb |
0 bis +55 °C (+32 bis +131 °F) |
| Temperatur und Lagerung |
-40 bis +70 °C (-40 bis +158 °F) |
| Verschmutzungsgrad |
Stufe 2, IEC 60664-1 |
| Korrosionsschutz |
- Das ist ISA-S71.04: G3 |
| Relative Luftfeuchtigkeit |
5 bis 95%, nicht kondensierbar |
| Maximale Umgebungstemperatur |
55 °C (131 °F) für die vertikale Montage in kompakten MTU 40 °C (104 °F) |
| Schutzklasse |
IP20 nach IEC 60529 |
| Mechanische Betriebsbedingungen |
Einheitliche Prüfstelle |
| EMV |
EN 61000-6-4 und EN 61000-6-2 |
| Überspannungskategorien |
Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen, die in einem anderen Mitgliedstaat eingesetzt werden |
| Ausrüstungsklasse |
Klasse I nach IEC 61140; (Erdschutz) |
| RoHS-Konformität |
Richtlinie 2011/65/EU (EN 50581:2012) |
| Einhaltung der WEEE-Richtlinien |
Richtlinie 2012/19/EU |
Vereinbarkeit
| Verwendung mit MTU |
Dies gilt auch für die Fahrzeuge, die mit einem Fahrzeug ausgestattet sind. |
| Schlüsselcode |
AF |
Eigene Sicherheitsparameter
| U0 (Gruppen CENELEC USA) |
IIC |
| I0 (Gruppen CENELEC USA) |
IIB |
| P0 (Gruppen CENELEC USA) |
IIA |
| U0 - C0 (uF) |
0.087 |
| U0 -L0 (mH) |
4.1 |
| U0 -L/R (uH/O) |
55 |
| I0 - C0 (uF) |
0.702 |
| I0 -L0 (mH) |
16.4 |
| I0 -L/R (uH/O) |
222 |
| P0 - C0 (uF) |
2.23 |
| P0 -L0 (mH) |
32.8 |
| P0 -L/R (uH/O) |
443 |
Abmessungen
| Breite |
45 mm (1,77 ̊) |
| Tiefe |
102 mm (4.01 ), 111 mm (4.37 ), einschließlich des Steckers |
| Größe |
119 mm (4,7 ̊) |
| Gewicht |
0.2 kg (0,44 lb) |
Merkmale und Vorteile
• 8 Kanäle mit 4...20 mA Ausgang.
• HART-Kommunikation
• 1 Gruppe von 8 Kanälen, die vom Boden isoliert sind.
• Leistung für Ex-zertifizierte I/P-Aktoren.
Häufige Fragen:
F: Welcher Markenname trägt das Produkt?
A: Der Markenname des Produkts ist ABB.
F: Welche Modellnummer hat das Produkt?
A: Die Modellnummer des Produkts istAO895 3BSC690087R1.
F: Wo wird das Produkt hergestellt?
A: Das Produkt wird in FI hergestellt.
F: Welche Zahlungsbedingungen sind verfügbar?
A: Die Zahlungsbedingungen sind T/T, Western Union und PAYONEER.
F: Wie lange dauert die Lieferzeit für das Produkt?
A: Die Lieferzeit für das Produkt beträgt 3-5 Tage.
