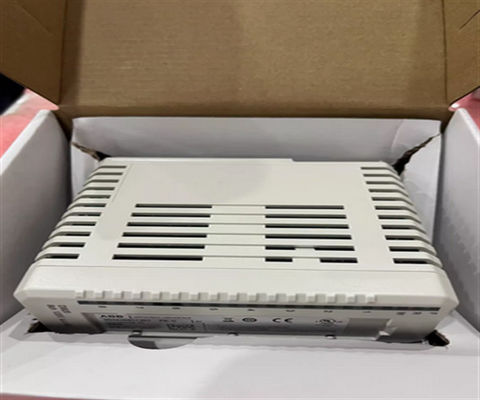

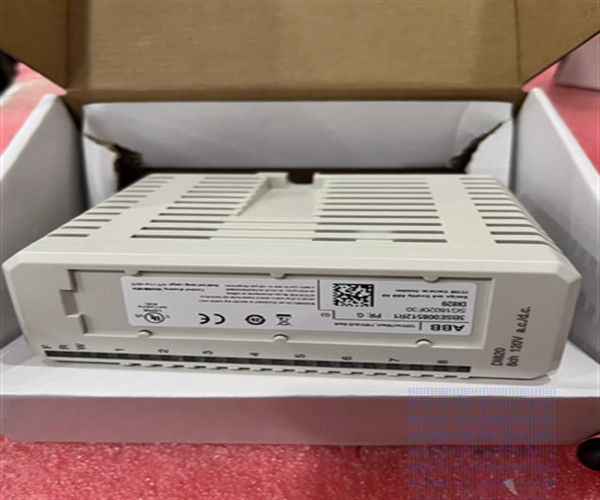

Neue ABB DI820 3BSE008512R1 Steuerungsmodul Digitale Verstärkermodul
Beschreibung
Dieses Modul verfügt über 8 digitale Eingänge. Der AC-Eingangsspannungsbereich beträgt 77 - 130 Volt und der Eingangsstrom beträgt 10 mA bei 120 V AC. Der DC-Eingangsbereich beträgt 75 - 145 V und der Eingangsstrom beträgt 2.8 mA bei 110 VDie Eingänge sind einzeln isoliert.
Jeder Eingangskanal besteht aus Strombegrenzungskomponenten, EMV-Schutzkomponenten, Eingangszustandsanzeige-LED, optischer Isolationsbarriere und einem analogen Filter (6 ms).Kanal 1 kann als Spannungsüberwachungseingang für Kanäle 2 - 4 verwendet werden, und Kanal 8 kann als Spannungsüberwachungseingang für Kanäle 5 - 7 verwendet werden.
Wenn die Spannung des Kanals 1 oder 8 ausfällt, werden die Fehler-Eingänge aktiviert und die Warn-LED schaltet sich ein. Das Fehlersignal kann vom ModuleBus ausgelesen werden.
Allgemeine Informationen
| Nummer des Artikels |
3BSE008512R1 |
| Typ |
Digitale Eingabe |
| Spezifikation des Signals |
120 V AC / 110 V Gleichstrom |
| Anzahl der Kanäle |
8 |
| Typ des Signals |
Stromverschmelzung |
| HART |
- Nein. |
| Staatsunternehmen |
- Nein. |
| Entlassungen |
- Nein. |
| Hohe Integrität |
- Nein. |
| Eigene Sicherheit |
- Nein. |
| Mechanik |
S800 |
Ausführliche Daten
| Eintrittsspannungsbereich "0" |
030 V Strom, 20 V Gleichstrom. |
| Eintrittsspannungsbereich "1" |
77130 V Strom, 75... 145 V Gleichstrom. |
| Eingangsimpedanz |
12 kΩ (AC) / 39 kΩ (DC) |
| Isolation |
Einzelne isolierte Kanäle |
| Filterzeiten (digital, wählbar) |
2, 4, 8, 16 ms |
| Eingabefrequenzbereich |
4763 Hz |
| Analogfilter Ein-/Aus-Verzögerung |
5 / 18 ms |
| Strombegrenzung |
Sensorleistung kann durch die MTU begrenzt sein |
| Maximale Feldkabellänge |
200 m (219 m) 100 pF/m für AC, 600 m (656 m) für DC |
| Nennspannung der Isolierung |
250 V |
| Dielektrische Prüfspannung |
2000 V Strom |
| Leistungsausfall |
Typ. 2,8 W |
| Stromverbrauch +5 V Modulbus |
50 mA |
| Stromverbrauch +24 V Modulbus |
0 |
| Stromverbrauch +24 V |
0 |
Diagnostik
| Vorstehende LEDs |
F (ault), R (un), W (learning), Kanal 1-16 Status |
| Aufsicht |
Prozessspannung, Kanal 1 und 8 können pro Gruppe verwendet werden |
| Angabe des Aufsichtsstatus |
Modulfehler, Modulwarnung, Kanalfehler |
Umwelt und Zertifizierung
| CE-Kennzeichnung |
- Ja, das ist es. |
| Elektrische Sicherheit |
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung. |
| Gefährliche Lage |
- |
| Zertifizierung für Schiffe |
ABS, BV, DNV, LR |
| Temperatur, Betrieb |
0 bis +55 °C (+32 bis +131 °F), Genehmigungen für +5 bis +55 °C |
| Temperatur und Lagerung |
-40 bis +70 °C (-40 bis +158 °F) |
| Verschmutzungsgrad |
Stufe 2, IEC 60664-1 |
| Korrosionsschutz |
- Das ist ISA-S71.04: G3 |
| Relative Luftfeuchtigkeit |
5 bis 95%, nicht kondensierbar |
| Maximale Umgebungstemperatur |
55 °C (131 °F) für die vertikale Montage in kompakten MTU 40 °C (104 °F) |
| Schutzklasse |
IP20 nach IEC 60529 |
| Mechanische Betriebsbedingungen |
Einheitliche Prüfstelle |
| EMV |
EN 61000-6-4 und EN 61000-6-2 |
| Überspannungskategorien |
Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen, die in einem anderen Mitgliedstaat eingesetzt werden |
| Ausrüstungsklasse |
Klasse I nach IEC 61140; (Erdschutz) |
| RoHS-Konformität |
Richtlinie 2011/65/EU (EN 50581:2012) |
| Einhaltung der WEEE-Richtlinien |
Richtlinie 2012/19/EU |
Vereinbarkeit
| Verwendung mit MTU |
Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. |
| Schlüsselcode |
AB |
Abmessungen
| Breite |
45 mm (1,77 ̊) |
| Tiefe |
102 mm (4.01 ), 111 mm (4.37 ), einschließlich des Steckers |
| Größe |
119 mm (4,7 ̊) |
| Gewicht |
0.18 kg (0,4 Pfund) |
Merkmale und Vorteile
- 8 Kanäle für 120 V AC- und DC-Eingänge
- Einzelne isolierte Kanäle
- Spannungsüberwachung der Einspeisekraft
- Indikatoren für den Eingangszustand
- Signalfilterung
