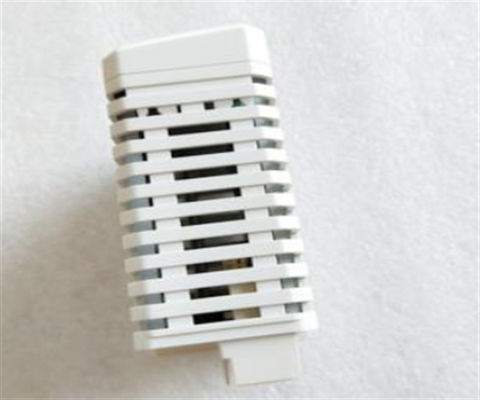

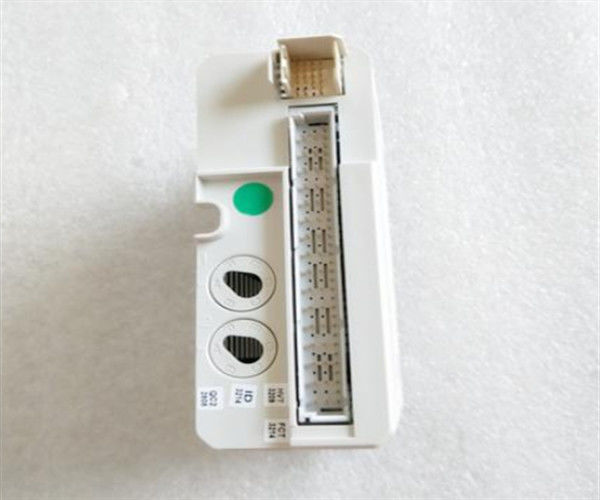

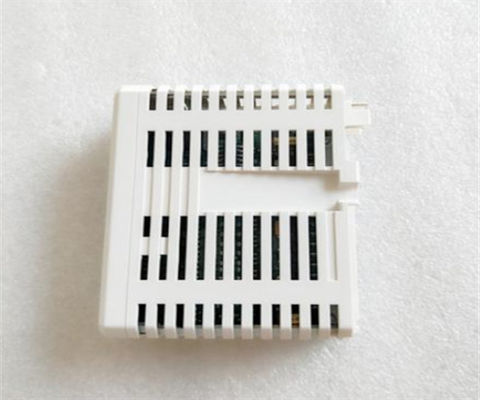

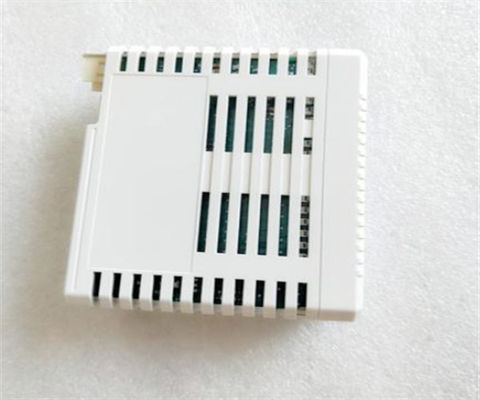

ABB DI825 3BSE036373R1 ABB Digitale Eingangsmodule Verstärkermodul
Beschreibung
Der DI825 ist ein 8-Kanal-125-Volt-DV-Digital-Eingangsmodul für den S800 I/O. Der Eingangsbereich beträgt 71 - 150 V und der Eingangsstrom beträgt 3,0 mA bei 125 V. Die Eingänge sind einzeln isoliert.
Jeder Eingangskanal besteht aus Strombegrenzungskomponenten, EMV-Schutzkomponenten, Eingangszustandsanzeige-LED, optischer Isolationsbarriere.Kanal 1 kann als Spannungsüberwachungseingang für Kanäle 2 - 4 verwendet werden, und Kanal 8 kann als Spannungsüberwachungseingang für Kanäle 5 - 7 verwendet werden.
Wird die Spannungsüberwachung eingesetzt und verschwindet die an den Kanal 1 oder 8 angeschlossene Spannung, wird der Kanalfehler für die Kanäle eingestellt und die Warnleuchte leuchtet an.Das Fehlersignal kann vom ModuleBus gelesen werden.
Technische Informationen
| Produkt-ID |
3BSE036373R1 |
| ABB-Typbezeichnung |
DI825 |
| Katalogbeschreibung |
DI825 Digitale Eingabe 125 V SOE 8 ch |
| Verbrauch |
Dies gilt auch für die Zulassung von Fahrzeugen, die in einem anderen Mitgliedstaat als dem in Anhang I der Verordnung (EG) Nr. 715/2009 genannten Zustand sind. |
| Marke |
ABB |
| Herkunftsort |
Schweden (SE) |
| Technische Informationen |
Digitale Eingabe 1x8ch, 125V Gleichstrom SOE 240
Individuell isolierte Kanäle, Nennisolierung 250 V.
Verwenden Sie die Modul-Abschluss-Einheit TU811, TU813, TU831. |
| Art der Ware |
I/O-Modul |
| Zolltarifnummer |
85389091 |
| Abmessungen |
11*5*12cm |
| N.W. |
00,3 kg |
| Technische Anzahl der Kanäle |
8 |
| Kanaltyp |
DI |
| Anzahl der Eingangskanäle |
8 |
| RoHS-Status |
Nach der Richtlinie 2011/65/EU der EU |
| Qualität |
100% Neues Original |
| Lagerbestand |
Vorräte |
| Lieferzeit |
1-3 Tage nach Zahlung |
| Dienstleistungen nach dem Verkauf |
Ich habe... |
| Gewährleistung |
1 Jahr |
| Versanddauer |
DHL / FEDEX / EMS / UPS / TNT |
| MOQ |
1 Stück |
| Zahlungsfrist |
T/T oder Western Union |
Diagnostik
| Vorstehende LEDs |
F (ault), R (un), W (learning), Kanal 1-8 Status |
| Aufsicht |
Prozessspannung: Kanal 1 und 8 können pro Gruppe verwendet werden |
| Angabe des Aufsichtsstatus |
Modulfehler, Modulwarnung, Kanalfehler |
Umwelt und Zertifizierung
| CE-Kennzeichnung |
- Ja, das ist es. |
| Elektrische Sicherheit |
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung. |
| Gefährliche Lage |
- |
| Zertifizierung für Schiffe |
- |
| Temperatur, Betrieb |
0 bis +55 °C (+32 bis +131 °F), Genehmigungen für +5 bis +55 °C |
| Temperatur und Lagerung |
-40 bis +70 °C (-40 bis +158 °F) |
| Verschmutzungsgrad |
Stufe 2, IEC 60664-1 |
| Korrosionsschutz |
- Das ist ISA-S71.04: G3 |
| Relative Luftfeuchtigkeit |
5 bis 95%, nicht kondensierbar |
| Maximale Umgebungstemperatur |
55 °C (131 °F) für die vertikale Montage in kompakten MTU 40 °C (104 °F) |
| Schutzklasse |
IP20 nach IEC 60529 |
| Mechanische Betriebsbedingungen |
Einheitliche Prüfstelle |
| EMV |
EN 61000-6-4 und EN 61000-6-2 |
| Überspannungskategorien |
Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen, die in einem anderen Mitgliedstaat eingesetzt werden |
| Ausrüstungsklasse |
Klasse I nach IEC 61140; (Erdschutz) |
| RoHS-Konformität |
Richtlinie 2011/65/EU (EN 50581:2012) |
| Einhaltung der WEEE-Richtlinien |
Richtlinie 2012/19/EU |
Vereinbarkeit
| Verwendung mit MTU |
Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. |
| Schlüsselcode |
AB |
Merkmale und Vorteile
- 8 Kanäle für 125 V Gleichstrom-Eingänge
- Einzelne isolierte Kanäle
- Indikatoren für den Eingangszustand
- Funktionalität der Ereignissequenz (SOE)
- Signalfilterung
Häufige Fragen:
F: Welcher Markenname trägt das Produkt?
A: Der Markenname des Produkts ist ABB.
F: Welche Modellnummer hat das Produkt?
A: Die Modellnummer des Produkts istDies gilt auch für die Zulassung von Fahrzeugen, die in einem anderen Mitgliedstaat als dem in Anhang I der Verordnung (EG) Nr. 715/2009 genannten Zustand sind..
F: Wo wird das Produkt hergestellt?
A: Das Produkt wird in FI hergestellt.
F: Welche Zahlungsbedingungen sind verfügbar?
A: Die Zahlungsbedingungen sind T/T, Western Union und PAYONEER.
F: Wie lange dauert die Lieferzeit für das Produkt?
A: Die Lieferzeit für das Produkt beträgt 3-5 Tage.
