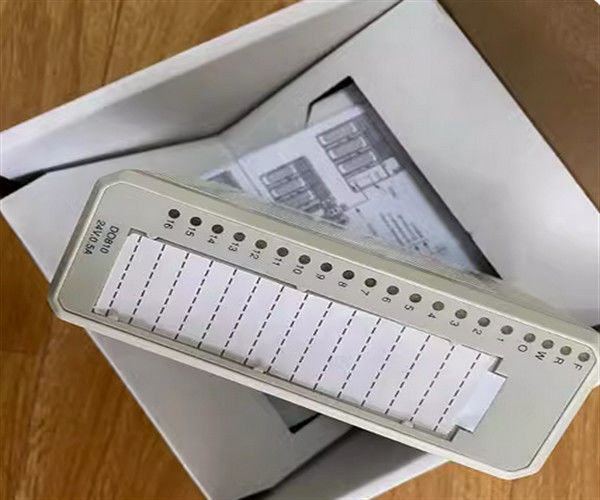

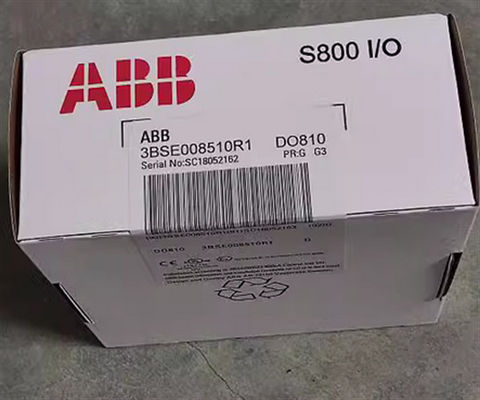

ABB 3BSE008510R1 PLC Digital Output Isoliertes Modul DO810
Einzelheiten zum Produkt
Dieses Modul verfügt über 16 digitale Ausgänge. Der Ausgangsspannungsbereich beträgt 10 bis 30 Volt und der maximale Dauerstrom beträgt 0,5 A. Die Ausgänge sind gegen Kurzschlüsse geschützt,Überspannung und ÜbertemperaturDie Ausgänge sind in zwei einzeln isolierte Gruppen mit acht Ausgangskanälen und einem Spannungsüberwachungseingang in jeder Gruppe unterteilt.Jeder Ausgangskanal besteht aus einem Kurzschluss und über Temperatur geschützte hohe Seite Treiber, EMV-Schutzkomponenten, induktive Lastunterdrückung, Ausgangszustandsanzeige LED und optische Isolationsbarriere.
Die Prozessspannungsüberwachung gibt bei Verschwinden der Spannung Fehlersignale an. Das Fehlersignal kann über den ModuleBus gelesen werden.Die Ausgänge sind gegenwärtig begrenzt und vor Übertemperatur geschütztWenn die Ausgänge überlastet sind, wird der Ausgangsstrom eingeschränkt.
Allgemeine Informationen
| Nummer des Artikels |
3BSE008510R1 |
| Typ |
Digitale Ausgabe |
| Spezifikation des Signals |
24 V Gleichstrom (12 - 32 V Gleichstrom), 0,5 A |
| Anzahl der Kanäle |
16 |
| Typ des Signals |
Stromversorgung, Strombegrenzung |
| HART |
- Nein. |
| Staatsunternehmen |
- Nein. |
| Entlassungen |
- Nein. |
| Hohe Integrität |
- Nein. |
| Eigene Sicherheit |
- Nein. |
| Mechanik |
S800 |
Ausführliche Daten
| Isolation |
Gruppenweise vom Boden isoliert |
| Ausgangslast |
< 0,4 Ω |
| Strombegrenzung |
Kurzschlusssicherung begrenzte Leistung |
| Maximale Feldkabellänge |
600 Meter (656 Meter) |
| Nennspannung der Isolierung |
50 V |
| Dielektrische Prüfspannung |
500 V Strom |
| Leistungsausfall |
Typ 2.1 W |
| Stromverbrauch +5 V Modulbus |
80 mA |
Diagnostik
| Vorstehende LEDs |
F (ault), R (un), W (learning), O (SP), Kanal 1-16 Status |
| Aufsicht |
Prozessspannung, 1 pro Gruppe |
| Angabe des Aufsichtsstatus |
Modulfehler, Modulwarnung, Kanalfehler |
Umwelt und Zertifizierung
| CE-Kennzeichnung |
- Ja, das ist es. |
| Elektrische Sicherheit |
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung. |
| Gefährliche Lage |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX-Zone 2 |
| Zertifizierung für Schiffe |
ABS, BV, DNV, LR |
| Temperatur, Betrieb |
0 bis +55 °C (+32 bis +131 °F), Genehmigungen für +5 bis +55 °C |
| Temperatur und Lagerung |
-40 bis +70 °C (-40 bis +158 °F) |
| Verschmutzungsgrad |
Stufe 2, IEC 60664-1 |
| Korrosionsschutz |
- Das ist ISA-S71.04: G3 |
| Relative Luftfeuchtigkeit |
5 bis 95%, nicht kondensierbar |
| Maximale Umgebungstemperatur |
55 °C (131 °F) für die vertikale Montage in kompakten MTU 40 °C (104 °F) |
| Schutzklasse |
IP20 nach IEC 60529 |
| Mechanische Betriebsbedingungen |
Einheitliche Prüfstelle |
| EMV |
Einheitliche Prüfungen |
| Überspannungskategorien |
Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen, die in einem anderen Mitgliedstaat eingesetzt werden |
| Ausrüstungsklasse |
Klasse I nach IEC 61140; (Erdschutz) |
| RoHS-Konformität |
Richtlinie 2011/65/EU (EN 50581:2012) |
| Einhaltung der WEEE-Richtlinien |
Richtlinie 2012/19/EU |
Vereinbarkeit
| Verwendung mit MTU |
Dies gilt auch für die Fahrzeuge, die in der Kategorie "Fahrzeuge" genannt werden. |
| Schlüsselcode |
AA |
Abmessungen
| Breite |
45 mm (1,77 ̊) |
| Tiefe |
102 mm (4.01 ), 111 mm (4.37 ), einschließlich des Steckers |
| Größe |
119 mm (4,7 ̊) |
| Gewicht |
0.18 kg (0,4 Pfund) |
Merkmale und Vorteile
- 16 Kanäle für 24 V Gleichstrom-Ausgänge
- 2 isolierte Gruppen von 8 Kanälen mit Prozessspannungsüberwachung
- Ausgangsstatusindikatoren
- OSP setzt bei Fehlererkennung die Ausgänge auf einen vorgegebenen Zustand
- Kurzschlussschutz an der Erde und 30 V
- Überspannungs- und Übertemperaturschutz
