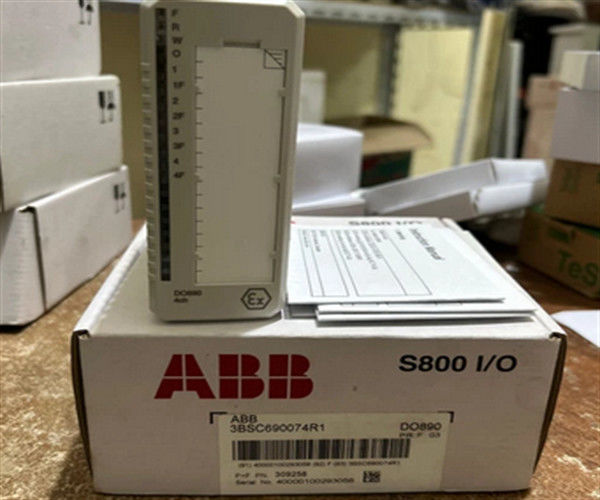

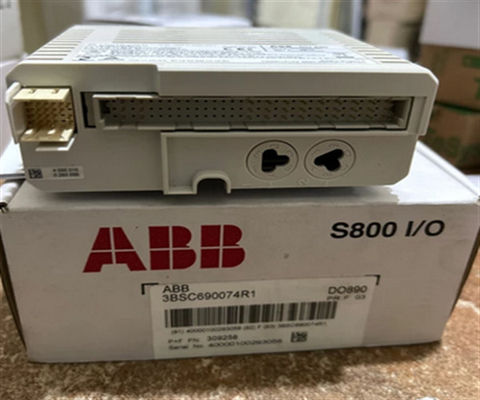

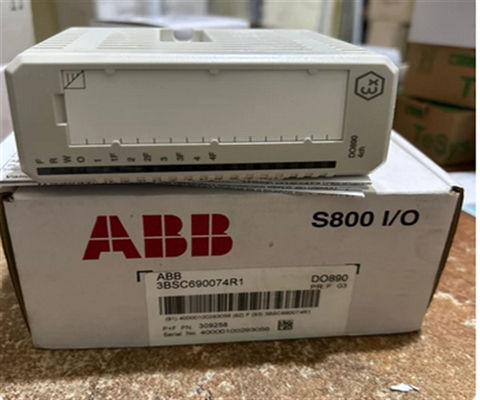

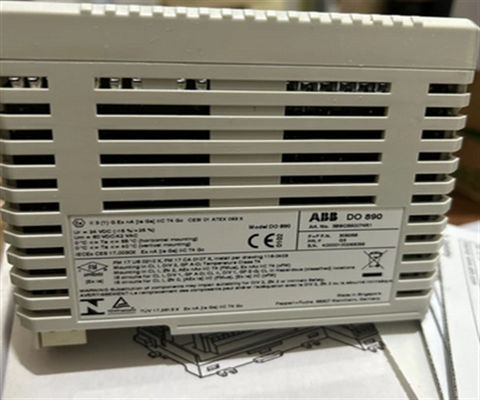

3BSC690074R1 ABB DO890 Digitale Ausgabe 4x1 Ch mit intrinsischer Sicherheitsschnittstelle
Einzelheiten zum Produkt:
Das Modul umfasst auf jedem Kanal Schutzkomponenten für die innere Sicherheit zur Verbindung mit Prozessgeräten in Gefahrgebieten ohne zusätzliche externe Vorrichtungen.
Jeder Kanal kann einen Nennstrom von 40 mA in eine Feldbelastung von 300 Ohm wie ein Ex-zertifiziertes Magnetventil, eine Alarmanlage oder eine Anzeigeleuchte leiten.Für jeden Kanal kann die Erkennung von offenem und Kurzschluss konfiguriert werdenAlle vier Kanäle sind galvanisch isoliert zwischen den Kanälen und vom ModuleBus und der Stromversorgung.
Die TU890 und TU891 Compact MTU können mit diesem Modul verwendet werden und ermöglichen eine Verbindung von zwei Leitungen zu den Prozessgeräten ohne zusätzliche Endgeräte.TU890 für Ex-Anwendungen und TU891 für Nicht-Ex-Anwendungen.
Allgemeine Informationen
| Nummer des Artikels |
3BSC690074R1 |
| Typ |
Digitale Ausgabe |
| Spezifikation des Signals |
11 V, 40 mA |
| Anzahl der Kanäle |
4 |
| Typ des Signals |
Steuergerät für Magnetmaschinen |
| HART |
- Nein. |
| Staatsunternehmen |
- Nein. |
| Entlassungen |
- Nein. |
| Hohe Integrität |
- Nein. |
| Eigene Sicherheit |
- Ja, das ist es. |
| Mechanik |
S800 |
Ausführliche Daten
| Isolation |
Individuell isoliert, Kanal-zu-Kanal- und Kreis-zu-Kreis-Gemeinschaftsgrund |
| Ausgangslast |
100 - 5000 Ω |
| Strombegrenzung |
Kurzschlusssicherung begrenzte Leistung |
| Nennspannung der Isolierung |
50 V |
| Dielektrische Prüfspannung |
500 V Strom |
| Leistungsausfall |
4.4 W |
| Stromverbrauch +5 V Modulbus |
Typ 80 mA, max. < 150 mA |
| Stromverbrauch +24 V |
Typ 250 mA, max. <360 mA |
Diagnostik
| Vorstehende LEDs |
F (ault), R (un), W (learning), O (SP), Kanal 1-4 Status |
| Aufsicht |
Interne Prozessversorgung
Grenzwerte für die Feststellung von Kurzschlussfehlern < 20 Ω
Grenzwerte für die Feststellung von Störungen in offenem Stromkreis > 100 kΩ
Fehlermessstrom < 4 mA |
| Angabe des Aufsichtsstatus |
256, 512, 1024 ms |
Umwelt und Zertifizierung
| CE-Kennzeichnung |
- Ja, das ist es. |
| Elektrische Sicherheit |
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung. |
| Gefährliche Lage |
ATEX/IECEx Zone 2 mit Schnittstelle zu Zone 0, cFMus C1, Div 2/Zone 2 mit Schnittstelle zu C1, C2, C3 Div 1/Zone 0 |
| Zertifizierung für Schiffe |
ABS, BV, DNV, LR |
| Temperatur, Betrieb |
0 bis +55 °C (+32 bis +131 °F) |
| Temperatur und Lagerung |
-40 bis +70 °C (-40 bis +158 °F) |
| Verschmutzungsgrad |
Stufe 2, IEC 60664-1 |
| Korrosionsschutz |
- Das ist ISA-S71.04: G3 |
| Relative Luftfeuchtigkeit |
5 bis 95%, nicht kondensierbar |
| Maximale Umgebungstemperatur |
55 °C (131 °F) für die vertikale Montage in kompakten MTU 40 °C (104 °F) |
| Schutzklasse |
IP20 nach IEC 60529 |
| Mechanische Betriebsbedingungen |
Einheitliche Prüfstelle |
| EMV |
Einheitliche Prüfungen |
| Überspannungskategorien |
Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen, die in einem anderen Mitgliedstaat eingesetzt werden |
| Ausrüstungsklasse |
Klasse I nach IEC 61140; (Erdschutz) |
| RoHS-Konformität |
Richtlinie 2011/65/EG (EN 50581:2012) |
| Einhaltung der WEEE-Richtlinien |
Richtlinie 2012/19/EU |
Vereinbarkeit
| Verwendung mit MTU |
Die Ausrüstung ist in der Lage, |
| Schlüsselcode |
AB |
Abmessungen
| Breite |
45 mm (1,77 ̊) |
| Tiefe |
102 mm (4.01 ), 111 mm (4.37 ), einschließlich des Steckers |
| Größe |
119 mm (4,7 ̊) |
| Gewicht |
0.2 kg (0,44 lb) |
Merkmale und Vorteile
- 4 Kanäle für 11 V, 40 mA Digitale Ausgänge.
- Alle Kanäle vollständig isoliert.
- Leistung für Ex-zertifizierte Magnetventile und Alarmgeräte.
- Ausgangs- und Fehlerstatusindikatoren für jeden Kanal.
Häufige Fragen:
F: Welcher Markenname trägt das Produkt?
A: Der Markenname des Produkts ist ABB.
F: Welche Modellnummer hat das Produkt?
A: Die Modellnummer des Produkts istDie in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse..
F: Wo wird das Produkt hergestellt?
A: Das Produkt wird in FI hergestellt.
F: Welche Zahlungsbedingungen sind verfügbar?
A: Die verfügbaren Zahlungsbedingungen sind T/T, Western Union und PAYONEER1.
F: Wie lange dauert die Lieferzeit für das Produkt?
A: Die Lieferzeit für das Produkt beträgt 3-5 Tage.
