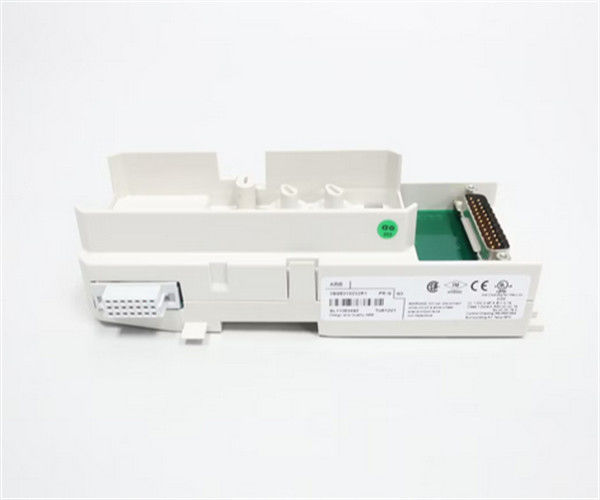

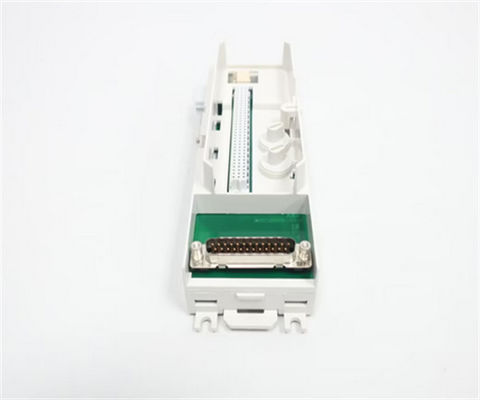

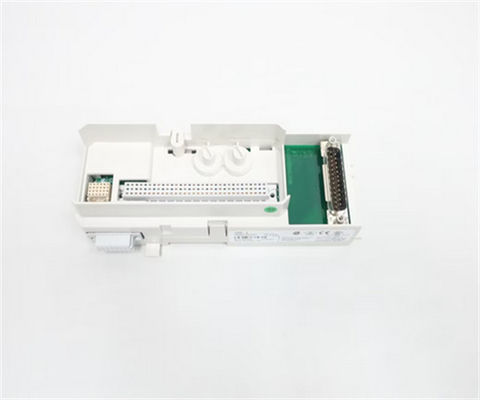

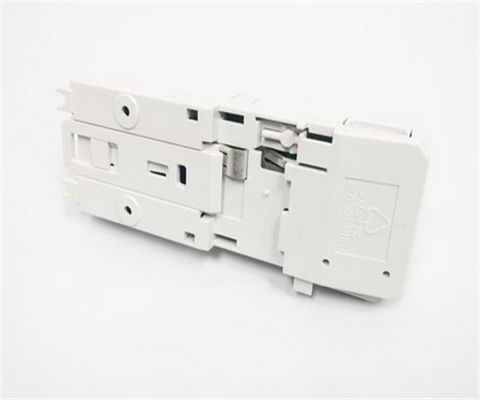

Abb 3bse013232r1 Tu812v1 S800 I/O Compact Module Termination Unit Plc und Dcs Teile und Zubehör
Beschreibung
Die TU812V1 ist eine 50 V-Kompakte Modul-Endungseinheit (MTU) für das S800 I/O-System mit 16 Signalanschlüssen.Es enthält auch einen Teil des ModuleBus.
Die MTU verteilt den ModuleBus auf das I/O-Modul und auf das nächste MTU. Sie generiert auch die richtige Adresse für das I/O-Modul, indem sie die ausgehenden Positionssignale auf das nächste MTU verschiebt.
Für die Konfiguration der MTU für verschiedene Arten von E/A-Modulen werden zwei mechanische Tasten verwendet.Jeder Schlüssel hat sechs Positionen., was insgesamt 36 verschiedene Konfigurationen ergibt.
| Herstellen |
ABB |
| Modell |
Die Ausrüstung ist in der Lage, |
| Bestellinformationen |
3BSE013232R1 |
| Katalog |
800xA |
| Beschreibung |
ABB TU812V1 3BSE013232R1 MTU |
| Ursprung |
Deutschland (DE)
Spanien (ES)
Vereinigte Staaten (US) |
| HS-Code |
85389091 |
| Abmessung |
16cm*16cm*12cm |
| Gewicht |
00,8 kg |
Allgemeine Informationen
| Nummer des Artikels |
3BSE013232R1 |
| Typ |
Kompakte |
| Verbindung |
25 Pins D-Sub |
| Kanäle |
16 |
| Spannung |
50 V |
| Montierung |
Beide Richtungen |
| Montagedetails |
Horizontale 55 oC (131 °F)
Vertikal 40 oC (104 °F) |
| Verwendung mit E/A |
Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.DP820 und DP840 |
| Prozessverbindungen |
25 Stift (Männlich) D-Sub-Anschluss
bis zu 16 E/A-Signale |
| Einmalige/überflüssige E/A |
Einzigartig |
Ausführliche Daten
| Höchststrom pro E/A-Kanal |
2 A |
| Prozessanschluss mit maximaler Stromleistung |
5 A |
| Dielektrische Prüfspannung |
500 V Strom |
Umwelt und Zertifizierung
| CE-Kennzeichnung |
- Ja, das ist es. |
| Elektrische Sicherheit |
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung. |
| Gefährliche Lage |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX-Zone 2 |
| Zertifizierung für Schiffe |
ABS, BV, DNV-GL, LR |
| Temperatur, Betrieb |
0 bis +55 °C (+32 bis +131 °F), Genehmigungen für +5 bis +55 °C |
| Temperatur und Lagerung |
-40 bis + 70 °C (-40 bis + 158 °F) |
| Verschmutzungsgrad |
Stufe 2, IEC 60664-1 |
| Korrosionsschutz |
- Das ist ISA-S71.04: G3 |
| Relative Luftfeuchtigkeit |
5 bis 95%, nicht kondensierbar |
| Maximale Umgebungstemperatur |
55 °C (131 °F), für die vertikale Montage 40 °C (104 °F) |
| Schutzklasse |
IP20 nach IEC 60529 |
| Mechanische Betriebsbedingungen |
Einheitliche Prüfstelle |
| EMV |
Einheitliche Prüfungen |
| Überspannungskategorien |
Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen, die in einem anderen Mitgliedstaat eingesetzt werden |
| Ausrüstungsklasse |
Klasse I nach IEC 61140; (Erdschutz) |
| RoHS-Konformität |
EN 50581:2012 |
| Einhaltung der WEEE-Richtlinien |
Richtlinie 2012/19/EU |
Abmessungen
| Breite |
64 mm einschließlich Steckverbinder, 58,5 mm von Rand zu Rand installiert |
| Tiefe |
mit einer Breite von nicht mehr als 20 mm |
| Größe |
170 mm (6,7 Zoll), einschließlich Schloss |
| Gewicht |
0.17 kg (0,37 lbs) |
Merkmale und Vorteile
- Kompakte Installation von E/A-Modulen mit D-Subanschluss.
- Verbindungen zu ModuleBus und I/O-Modulen.
- Die mechanische Schlüsselung verhindert das Einführen eines falschen E/A-Moduls.
- Anschließvorrichtung an die DIN-Schiene zur Erdung.
- DIN-Schienenbefestigung.
Häufige Fragen:
F: Welcher Markenname trägt das Produkt?
A: Der Markenname des Produkts ist ABB.
F: Welche Modellnummer hat das Produkt?
A: Die Modellnummer des Produkts istDie in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind..
F: Wo wird das Produkt hergestellt?
A: Das Produkt wird in FI hergestellt.
F: Welche Zahlungsbedingungen sind verfügbar?
A: Die Zahlungsbedingungen sind T/T, Western Union und PAYONEER.
F: Wie lange dauert die Lieferzeit für das Produkt?
A: Die Lieferzeit für das Produkt beträgt 3-5 Tage.
