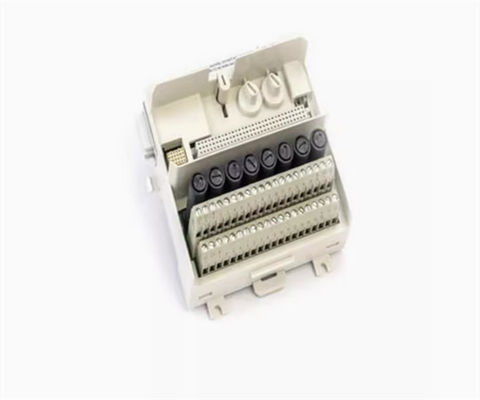

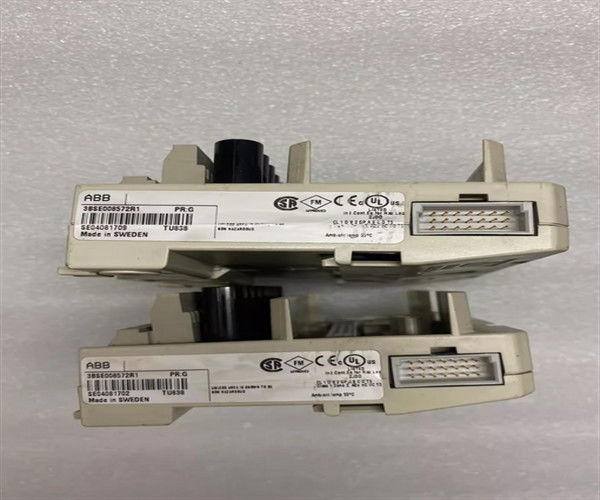

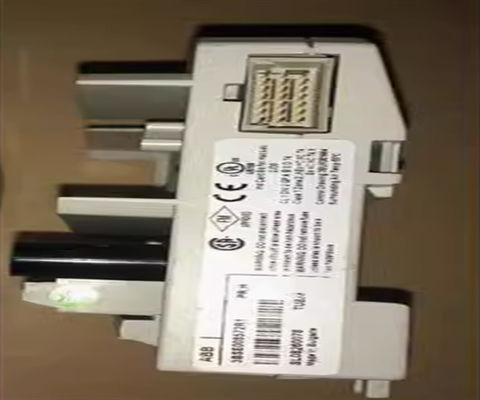

ABB TU838 3BSE008572R1 Erweiterte Modul-Endungseinheit Neu
Beschreibung
Die TU838 MTU kann bis zu 16 E/A-Kanäle haben.
Die MTU verteilt den ModuleBus auf das I/O-Modul und auf das nächste MTU. Sie generiert auch die richtige Adresse für das I/O-Modul, indem sie die ausgehenden Positionssignale auf das nächste MTU verschiebt.
Die MTU kann auf einer Standard-DIN-Schiene montiert werden.
Für die Konfiguration der MTU für verschiedene Arten von E/A-Modulen werden zwei mechanische Tasten verwendet.Jeder Schlüssel hat sechs Positionen., was insgesamt 36 verschiedene Konfigurationen ergibt.
Allgemeine Informationen
| Nummer des Artikels |
3BSE008572R1 |
| Typ |
Erweiterung |
| Verbindung |
Terminalblock |
| Kanäle |
16 |
| Spannung |
50 V |
| Montierung |
Beide Richtungen |
| Montagedetails |
55 oC (131 °F) |
| Verwendung mit E/A |
Die in Absatz 1 genannten Angaben sind in Anhang I der Verordnung (EU) Nr. 182/2011 zu entnehmen. |
| Prozessverbindungen |
40
bis zu 16 E/A-Kanäle
8 verschmolzene Sensornetzteile
4 Prozessleistung
12 Prozessleistung (0 V) |
| Einmalige/überflüssige E/A |
Einzigartig |
Ausführliche Daten
| Höchststrom pro E/A-Kanal |
3 A |
| Prozessanschluss mit maximaler Stromleistung |
10 A |
| Annehmbare Drahtgrößen |
Feststoff: 0,2 bis 4 mm2
Verstrickung: 0,2 - 2,5 mm2, 24 - 12 AWG
Empfohlenes Drehmoment: 0,5 - 0,6 Nm
Streichlänge: 7 mm |
| Dielektrische Prüfspannung |
500 V Strom |
Umwelt und Zertifizierung
| CE-Kennzeichnung |
- Ja, das ist es. |
| Elektrische Sicherheit |
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung. |
| Gefährliche Lage |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX-Zone 2 |
| Zertifizierung für Schiffe |
ABS, BV, DNV-GL, LR |
| Temperatur, Betrieb |
0 bis +55 °C (+32 bis +131 °F), Genehmigungen für +5 bis +55 °C |
| Temperatur und Lagerung |
-40 bis +70 °C (-40 bis +158 °F) |
| Verschmutzungsgrad |
Stufe 2, IEC 60664-1 |
| Korrosionsschutz |
- Das ist ISA-S71.04: G3 |
| Relative Luftfeuchtigkeit |
5 bis 95%, nicht kondensierbar |
| Maximale Umgebungstemperatur |
55 °C (131 °F) |
| Schutzklasse |
IP20 nach IEC 60529 |
| Mechanische Betriebsbedingungen |
Einheitliche Prüfstelle |
| EMV |
Einheitliche Prüfungen |
| Überspannungskategorien |
Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen, die in einem anderen Mitgliedstaat eingesetzt werden |
| Ausrüstungsklasse |
Klasse I nach IEC 61140; (Erdschutz) |
| RoHS-Konformität |
EN 50581:2012 |
| Einhaltung der WEEE-Richtlinien |
Richtlinie 2012/19/EU |
Abmessungen
| Breite |
126 mm (5 Zoll) einschließlich Stecker, 120,5 mm (4,74 Zoll) von Rand zu Rand installiert |
| Tiefe |
mit einer Breite von nicht mehr als 20 mm |
| Größe |
110 mm (4.3 Zoll) |
| Gewicht |
0.26 kg (0,57 lbs) |
Merkmale und Vorteile
- Vollständige Installation von I/O-Modulen mit 3-Drahtverbindungen, Sicherungen und Feldstromverteilung.
- Bis zu 16 Kanäle von Feldsignalen und 8 Prozessstromverbindungen.
- Zwei Kanäle teilen sich ein verschmolzenes Leistungsterminal.
- Die Prozessspannung kann an zwei einzeln isolierte Gruppen angeschlossen werden, wenn das E/A-Modul dies unterstützt.
- Verbindungen zu ModuleBus und I/O-Modulen.
- Die mechanische Schlüsselung verhindert das Einführen eines falschen E/A-Moduls.
- Anschließvorrichtung an die DIN-Schiene zur Erdung.
- DIN-Schienenbefestigung.
Häufige Fragen:
F: Welcher Markenname trägt das Produkt?
A: Der Markenname des Produkts ist ABB.
F: Welche Modellnummer hat das Produkt?
A: Die Modellnummer des Produkts istDie in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen..
F: Wo wird das Produkt hergestellt?
A: Das Produkt wird in FI hergestellt.
F: Welche Zahlungsbedingungen sind verfügbar?
A: Die Zahlungsbedingungen sind T/T, Western Union und PAYONEER.
F: Wie lange dauert die Lieferzeit für das Produkt?
A: Die Lieferzeit für das Produkt beträgt 3-5 Tage.
