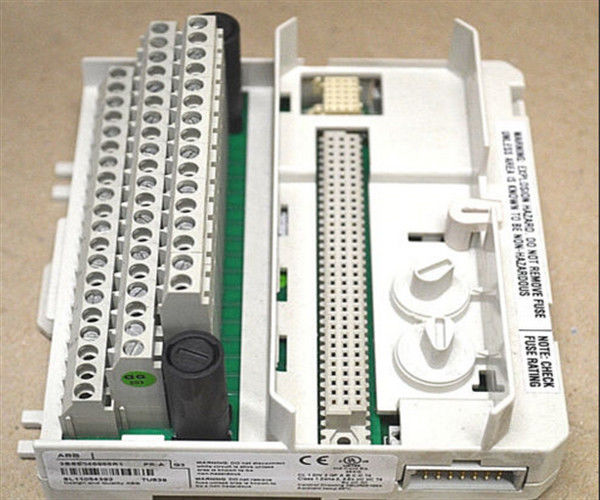

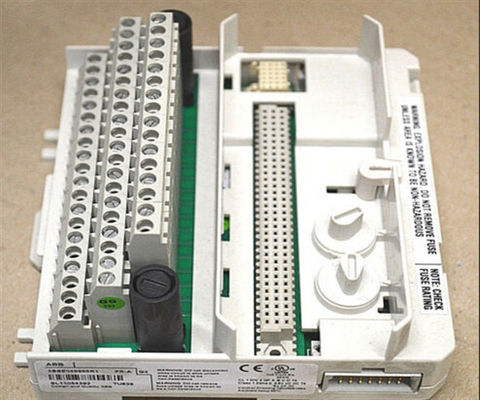

ABB Advant 800xA TU839 Erweiterte Modul-Endungseinheit 3BSE046966R1
Beschreibung
Die TU839 MTU kann bis zu 8 I/O-Kanäle und zwei Verbindungsgruppen für die Sensorleistungverteilung haben.Die Prozessspannung kann an zwei einzeln isolierte Gruppen für die Verteilung der Sensorleistung angeschlossen werdenJede Gruppe verfügt über eine 200 mA Sicherung. Die maximale Nennspannung beträgt 250 V und der maximale Nennstrom beträgt 1 A pro Kanal. Es wird empfohlen, die Sicherung für die Bedürfnisse der Anwendung zu wählen.
Die MTU verteilt den ModuleBus auf das I/O-Modul und auf das nächste MTU. Sie generiert auch die richtige Adresse für das I/O-Modul, indem sie die ausgehenden Positionssignale auf das nächste MTU verschiebt.
Die MTU kann auf einer Standard-DIN-Schiene montiert werden.
Für die Konfiguration der MTU für verschiedene Arten von E/A-Modulen werden zwei mechanische Tasten verwendet.Jeder Schlüssel hat sechs Positionen., was insgesamt 36 verschiedene Konfigurationen ergibt.
Allgemeine Informationen
| Nummer des Artikels |
3BSE046966R1 |
| Typ |
Erweiterung |
| Verbindung |
Terminalblock |
| Kanäle |
8 |
| Spannung |
250 V |
| Montierung |
Beide Richtungen |
| Montagedetails |
55 oC (131 °F) |
| Verwendung mit E/A |
DI820, DI821 und DI825 |
| Prozessverbindungen |
28
bis zu 8 E/A-Kanäle
(2 Endgeräte pro Kanal)
2x6 Prozess-Stromanschlüsse 0,2 A |
| Einmalige/überflüssige E/A |
Einzigartig |
Ausführliche Daten
| Höchststrom pro E/A-Kanal |
1 A |
| Prozessanschluss mit maximaler Stromleistung |
10 A |
| Annehmbare Drahtgrößen |
Stranded: 24-14 AWG
0.2-2,5 mm2 (festen und Strang)
Das empfohlene Drehmoment beträgt 0,5 Nm. |
| Dielektrische Prüfspannung |
2300 V AC-Kanal zu Erdung 1350 V AC-Kanal zu Kanal |
Umwelt und Zertifizierung
| CE-Kennzeichnung |
- Ja, das ist es. |
| Elektrische Sicherheit |
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung. |
| Gefährliche Lage |
- |
| Zertifizierung für Schiffe |
- |
| Temperatur, Betrieb |
0 bis +55 °C (+32 bis +131 °F), Genehmigungen für +5 bis +55 °C |
| Temperatur und Lagerung |
-40 bis +70 °C (-40 bis +158 °F) |
| Verschmutzungsgrad |
Stufe 2, IEC 60664-1 |
| Korrosionsschutz |
- Das ist ISA-S71.04: G3 |
| Relative Luftfeuchtigkeit |
5 bis 95%, nicht kondensierbar |
| Maximale Umgebungstemperatur |
55 °C (131 °F) |
| Schutzklasse |
IP20 nach IEC 60529 |
| Mechanische Betriebsbedingungen |
Einheitliche Prüfstelle |
| EMV |
Einheitliche Prüfungen |
| Überspannungskategorien |
Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen, die in einem anderen Mitgliedstaat eingesetzt werden |
| Ausrüstungsklasse |
Klasse I nach IEC 61140; (Erdschutz) |
| RoHS-Konformität |
EN 50581:2012 |
| Einhaltung der WEEE-Richtlinien |
Richtlinie 2012/19/EU |
Abmessungen
| Breite |
126 mm (5 Zoll) inklusive Stecker, 120,5 mm (4,74 Zoll) von Rand zu Rand installiert. |
| Tiefe |
mit einer Breite von nicht mehr als 20 mm |
| Größe |
110 mm (4.3 Zoll) |
| Gewicht |
0.28 kg (0,6 lb) |
Merkmale und Vorteile
- 8 einzeln isolierte E/A-Kanäle.
- Zwei einzeln isolierte, zusammengeschmolzene Gruppen für die Sensorstromverteilung.
- Verbindungen zu ModuleBus und I/O-Modulen.
- Die mechanische Schlüsselung verhindert das Einführen eines falschen E/A-Moduls.
- Anschließvorrichtung an die DIN-Schiene zur Erdung.
- DIN-Schienenbefestigung.
