GE IC697 MDL750G 24/48 Volt DC 0,5 Ampere Ausgangsmodul für die GE Fanuc 90-70 Serie.

GE IC697 MDL750G 24/48 Volt DC 0,5 Ampere Ausgangsmodul für den PLC der GE Fanuc 90-70-Serie.


Produktbeschreibung

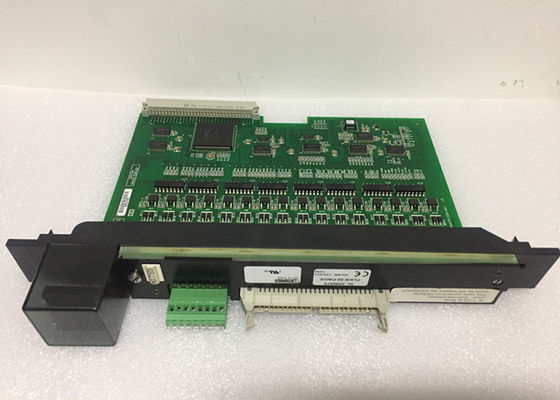

Das Modul der GE Fanuc90-70-Serie IC697MDL750 ist ein diskretes Ausgangsmodul, das in der Lage ist, einen potenziell hohen Inputzufluss in die gewünschte Ausgabe umzuwandeln.Das Modul beherbergt 32 Verkaufsstellen, die in vier zusammengeschmolzene Sortiments von je 8 Punkten sortiert sindJeder dieser Punkte ist mit 24/48 Volt und einem langfristigen Strom von 0,5 Ampere versehen.Jede der Gruppen mit 8 Punkten hat eine Gesamtkapazität von 2 Ampere nach Berücksichtigung der dissipativen FaktorenJe nach Nutzungsdauer und Nennwert verfügt jeder IC697MDL750 auch über eine ephemere Fähigkeit, große Eingangsströme zu lenken.Der Ausgangsstrom eines IC697MDL750 kann Motorstarter antreiben, Magnetmaschinen, Indikatoren und andere ähnliche Vorrichtungen.

Die an der Oberseite des IC697MDL750 befindlichen LED-Leuchten geben an, welcher Zustand an verschiedenen Stellen des internen Logikkreises vorherrscht.Der Zustand der Ein- und Ausschaltstellen wird auch durch eine LED auf dem IC697MDL750 angezeigt..

Ein IC697MDL750-Modul ist mit einem Schlüssel ausgestattet, der in der Verpackung enthalten ist. Dieser Schlüssel soll verwendet werden, um die Spezifikationen des Slots zu ändern, der den IC697MDL750 beherbergt.Diese Anpassung des Schlitzes zielt darauf ab, zu verhindern, dass es falsch verwendet wirdDer Schlüssel wird während der ersten Installation des IC697MDL750 angebracht und bleibt in dieser Position, wenn das Modul später entfernt wird.Diese Anlage kann bei Bedarf leicht abgerissen werden..

Mehrere Merkmale des IC697MDL750 unterliegen der Konfiguration durch den Benutzer.Die erste dieser Eigenschaften sind die Eingabe- und Ausgabebezüge des Moduls, die mit einem PC mit Windows- oder MS-DOS-Software angepasst werden könnenDieser Prozess erfolgt über einen SNP-Port oder Ethernet TCP/IP. Darüber hinaus können die Ausgänge des IC697MDL750 vom Benutzer manipuliert werden, um entweder auszuschalten oder in ihrem früheren Zustand zu bleiben.

Das IC697MDL750 ist ein digitales Ausgangsmodul, das Teil der Serie 9-70 Programmierbare Logik-Controller (PLC) ist, die früher von GE Fanuc hergestellt wurde und jetzt von Emerson Automation produziert wird.Dieses Modul ist ein einzelnes Slot-Modul, das auf einem leeren Slot der Serie 90-70 Basisplatte montiertEs unterstützt lokale E/A-Betrieb oder als Teil einer größeren verteilten E/A-Architektur.Der IC697MDL750 verfügt hauptsächlich über zweiunddreißig (32) diskrete Ausgangskanäle, die einen Ausgangsspannungsbereich von 20-60 VDC mit einer Nennspannung von 24 / 48 VDC liefernEs kann verwendet werden, um eine Vielzahl von elektrischen Lasten zu versorgen, um eine manuelle oder automatisierte Bedienung zu implementieren.Jeder Kanal des Moduls liefert einen Ausgangsstrom von 0.5 Ampere mit einer Leistung von 2,0 Ampere pro Ausgangsgruppe Dieses Ausgangsmodul verfügt über vier (4) Gruppen von acht (8) Kanälen pro Gruppe.Modulisolierung wird nur mit einer Isolierung von 5000 Volt zwischen den Gruppen bis zur Gruppenisolierung bereitgestellt, während jeder Ausgangskanal eine Backplane-Isolierung von 1500 Volt hatDieses Modul verfügt über einen maximalen Einschlagstrom von 10 Ampere mit einer Dauer von 20 ms. Der maximale Ausgangsspannungsabfall beträgt 1 Volt, während die Reaktionszeit des einzelnen Kanals maximal 1 ms beträgt.Jeder Kanal weist außerdem einen Leckstrom von 1 mA auf.Der IC697MDL750 hat eine Stromzufuhr von 0,25 Ampere und ist für die Kompatibilität mit dem VME-Standard C ausgelegt.1. Dieses Modul wird mit einem hochdichten abnehmbaren Endgerätblock geliefert, der idealerweise mit Drahtbündeln verwendet wird. Jedes Endgerät des abnehmbaren Endgeräts akzeptiert maximal zwei (2) Drähte mit einer Größe von # 22 AWG (0.36 mm2) bis #14 AWG (2.10 mm2).

Das als IC697MDL750 bekannte diskrete Ausgangsmodul wurde von GE Fanuc, einem bekannten Hersteller hochwertiger und robuster Industriebauteile, entwickelt und hergestellt.Das Modul ist Teil der GE-Serie 90-70 und entspricht den Vorschriften der Norm C.Das Modul benötigt 0,25 Ampere Strom vom 5-Volt-Bus und verfügt über eine Isolationsspannung zwischen den Ausgangsgruppen von 500 Volt.Isolationsspannung für die Ausgänge auf der Rückseite ist 1500 VoltDas IC697MDL750-Ausgangsmodul hat insgesamt 32 Ausgänge, die in gleichen isolierten Gruppen angeordnet sind.Das Modul verfügt über 10 Ampere Strom für 20 Millisekunden und 1 Millisekunde Reaktionszeit (ein/aus).

Das IC697MDL750-Ausgangsmodul hat nur 1 Volt (2 Ohm) Nennspannungsabfall für seine Ausgänge und einen Ausgangsspannungsbereich von 20 bis 60 Volt Gleichstrom.Die Betriebsspannung der Einheit beträgt 24 bis 48 Volt GleichstromDer Installationsprozess des Moduls ist einfach und der Verkabelungsprozess ist ebenfalls einfach.Die Konstruktion des Moduls ermöglicht eine mühelose Wartung und die Konstruktion mit einem mechanischen Schlüssel lässt keinen Fehlerraum.. Aufgrund dieses Schlüssels passen alle Module, die nicht der richtige Modultyp sind, nicht in den für das IC697MDL750-Modul reservierten Slot. Das Modul hat eine aktuelle Bewertung von 0.5 Ampere pro Punkt und der maximale Strom für die Eingangsgruppe beträgt 2 AmpereDas Modul ist gegen Spannungsüberspannungen geschützt und funktioniert hervorragend mit Geräten mit einem Steady-State-Strom von 100 bis 500 Milliampere.Die Wiederholfrequenz dieser Geräte beträgt bis zu 5 Hertz für die niedrigste Stromstärke des Steady-State.

Spezifikationen
