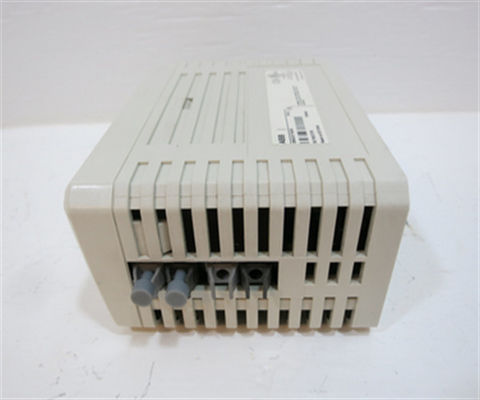

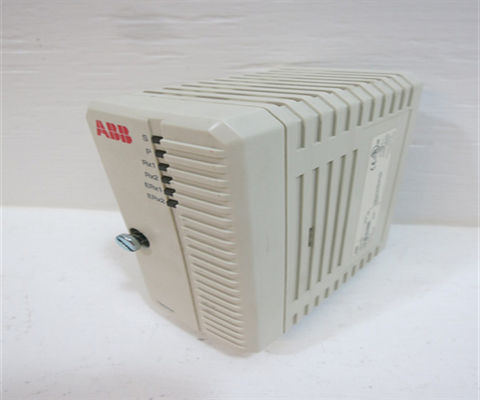

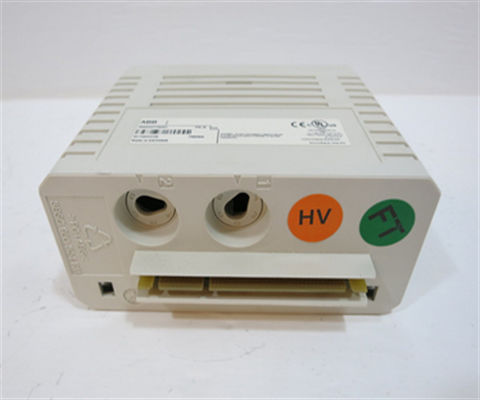

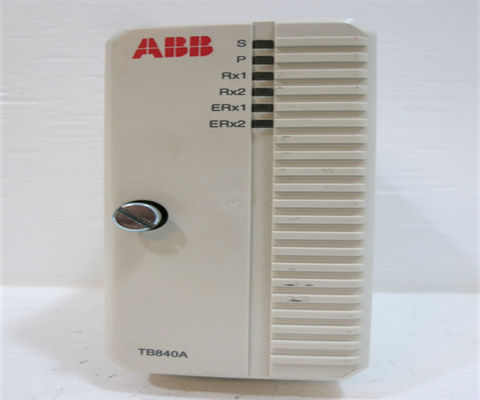

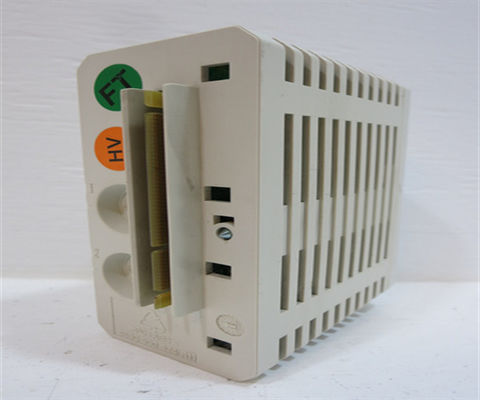

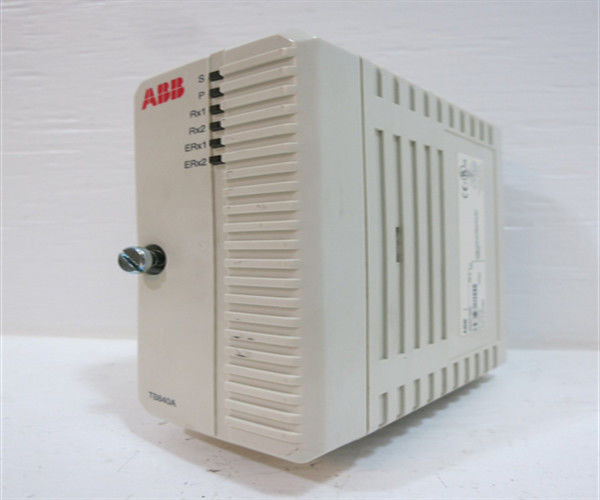

3BSE037760R1 ABB TB840A Modulebus-Clustermodem
Beschreibung
S800 I/O ist ein umfassendes, verteiltes und modulares Prozess-I/O-System, das über branchenübliche Feldbusse mit Stammsteuerern und SPS kommuniziert.Das TB840 ModuleBus Modem ist eine Glasfaser-Schnittstelle zum Optical ModuleBus. TB840A wird in Redundanzkonfigurationen verwendet, bei denen jedes Modul mit verschiedenen optischen ModuleBus-Linien verbunden ist, aber mit demselben elektrischen ModuleBus verbunden ist.
Das ModuleBus-Modem verfügt über eine elektrische und eine optische Modulebus-Schnittstelle, die logischerweise derselbe Bus sind.Bis zu 12 E/A-Module können mit dem elektrischen ModuleBus und bis zu sieben Cluster mit dem GlasfasermoduleBus verbunden werdenDie Glasfaser-Schnittstelle ist für die lokale Verteilung von I/O-Clustern vorgesehen, wenn in einer I/O-Station mehr als 12 I/O-Module benötigt werden.
Allgemeine Informationen
| Nummer des Artikels |
3BSE037760R1 |
| Kommunikationsprotokoll |
Modulbus |
| Herr oder Sklave |
Der Sklave |
| Überschüssigkeit der Linien |
- Ja, das ist es. |
| Modulredundanz |
- Ja, das ist es. |
| Hot Swap |
- Ja, das ist es. |
| Zusammen mit HI-Controller verwendet |
- Ja, das ist es. |
Ausführliche Daten
Umwelt und Zertifizierung
| CE-Kennzeichnung |
- Ja, das ist es. |
| Elektrotechnische Sicherheit |
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung. |
| Gefährlicher Standort |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX-Zone 2 |
| Seefahrzeugzeugen |
ABS, BV, DNV-GL, LR |
| Temperatur, Betrieb |
0 bis +55 °C (+32 bis +131 °F), Genehmigungen für +5 bis +55 °C |
| Temperatur und Lagerung |
-40 bis +70 °C (-40 bis +158 °F) |
| Verschmutzungsgrad |
Stufe 2, IEC 60664-1 |
| Korrosionsschutz |
- Das ist ISA-S71.04: G3 |
| Relative Luftfeuchtigkeit |
5 bis 95%, nicht kondensierbar |
| Maximale Umgebungstemperatur |
55 °C (131 °F), für die vertikale Montage 40 °C (104 °F) |
| Schutzklasse |
IP20 nach EN60529, IEC 529 |
| RoHS-Konformität |
Richtlinie 2011/65/EU (EN 50581:2012) |
| Einhaltung der WEEE-Richtlinien |
Richtlinie 2012/19/EU |
Abmessungen
| Breite |
54 mm (2.13 Zoll) |
| Größe |
119 mm (4.69 Zoll) |
| Tiefe |
96 mm |
| Gewicht |
0.2 kg (0,44 lb) |
Merkmale und Vorteile
- 2 Glasfaseranschlüsse zum optischen ModuleBus
- ModuleBus (elektrisch) zu den E/A-Modulen
- Überwachungsfunktionen von I/O ModuleBus und Stromversorgung
- Isolierte Stromversorgung von E/A-Modulen
- TU840, MTU für überflüssige TB840/TB840A, doppelter ModuleBus
- TU841, MTU für überflüssige TB840/TB840A, einzelne ModuleBus
- Eingangsleistung verschmolzen
Häufige Fragen:
F: Welcher Markenname trägt das Produkt?
A: Der Markenname des Produkts ist ABB.
F: Welche Modellnummer hat das Produkt?
A: Die Modellnummer des Produkts istDie in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmengen..
F: Wo wird das Produkt hergestellt?
A: Das Produkt wird in FI hergestellt.
F: Welche Zahlungsbedingungen sind verfügbar?
A: Die Zahlungsbedingungen sind T/T, Western Union und PAYONEER.
F: Wie lange dauert die Lieferzeit für das Produkt?
A: Die Lieferzeit für das Produkt beträgt 3-5 Tage.
