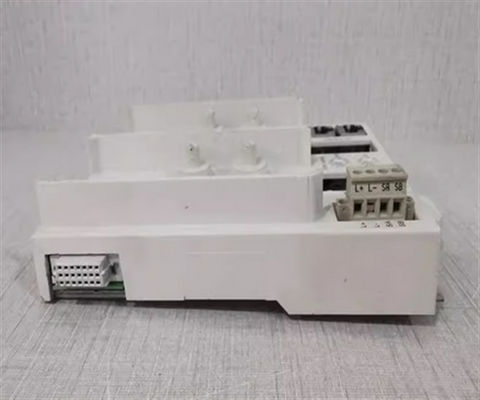

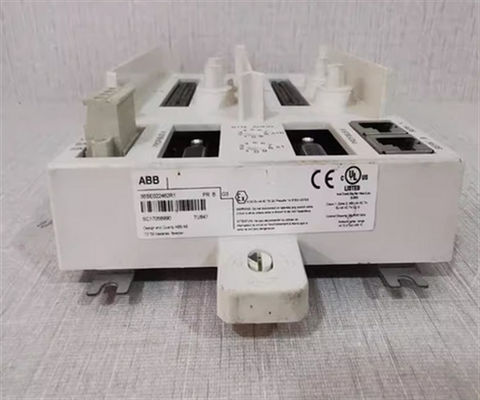

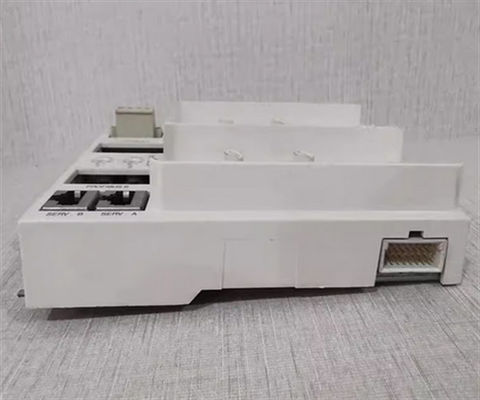

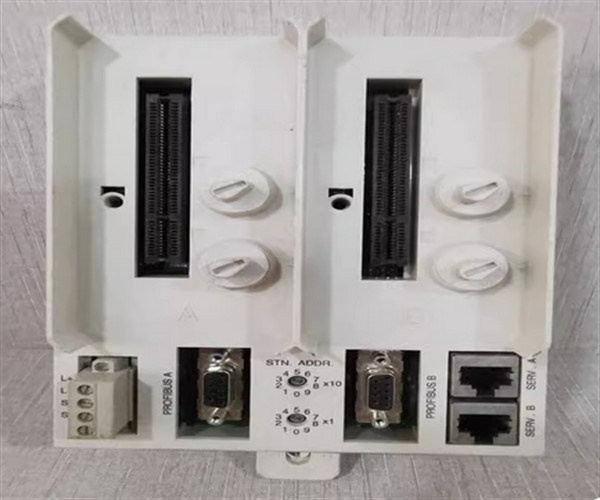

ABB TU849 MTU mit individueller Stromversorgungseinheit ABB S800 I/O
Beschreibung
Der TU849 ist eine Modul-Termination-Einheit (MTU) für die redundante Konfiguration des Optical ModuleBus Modem TB840/TB840A.
Die MTU ist eine passive Einheit mit Verbindungen für eine doppelte Stromversorgung, eine für jedes Modem, einen einzigen elektrischen ModuleBus, zwei TB840/TB840A und einem Drehschalter für die Einstellung von Clusteradressen (1 bis 7).
Bei der Konfiguration der MTU für die richtigen Modultypen werden vier mechanische Tasten, jeweils zwei für jede Position, verwendet.Die Konfigurationen können mit einem Schraubenzieher geändert werden.
Das MTU kann auf einer Standard-DIN-Schiene montiert werden. Es hat eine mechanische Schraube, die das MTU an die DIN-Schiene schließt.
Die Terminationseinheit TU848 verfügt über individuelle Stromversorgungsanschlüsse und verbindet TB840/TB840A mit redundanten E/A.Endgerät TU849 verfügt über individuelle Stromversorgungsanschlüsse und verbindet TB840/TB840A mit nicht redundanten E/A.
Allgemeine Informationen
| Nummer des Artikels |
3BSE042560R1 |
| Kommunikationsprotokoll |
Modulbus |
| Herr oder Sklave |
N/A |
| Überschüssigkeit der Linien |
- Ja, das ist es. |
| Hot Swap |
- Nein. |
| Typ |
Überflüssige TB840/TB840A, Einzel-E/A, Doppelleistung |
| Leistungsaufnahme |
24 V Strom (19,2 - 30 V) |
| Montierung |
Vertikal oder horizontal |
Ausführliche Daten
| Verbindungsstück |
N/A |
| 24 V Verbrauch |
N/A |
| Modulbus-Stromverteilung |
Maximal 5 V 1,5 A
24 V 1,5 A |
| Mechanische Schlüssel |
36 verschiedene Kombinationen |
| Annehmbare Drahtgrößen |
Feststoff: 0,2 bis 2,5 mm2
Verstrickung: 0,2-2,5 mm2, 24 -12 AWG
Empfohlenes Drehmoment: 0,5 Nm |
| Nennspannung der Isolierung |
50 V |
| Dialektische Prüfspannung |
500 V A.c. |
| Leistungsausfall |
2.5 W |
Umwelt und Zertifizierung
| CE-Kennzeichnung |
- Ja, das ist es. |
| Elektrotechnische Sicherheit |
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung. |
| Gefährlicher Standort |
cULus Gefährliche Lage Klasse 1 Zone 2, ATEX Zone 2 |
| Seefahrzeugzeugen |
ABS, BV, DNV-GL, LR |
| Temperatur, Betrieb |
0 bis +55 °C (+32 bis +131 °F), Genehmigungen für +5 bis +55 °C |
| Temperatur und Lagerung |
-40 bis +70 °C (-40 bis +158 °F) |
| Relative Luftfeuchtigkeit |
5 bis 95%, nicht kondensierbar |
| Maximale Umgebungstemperatur |
55 °C (131 °F), für die vertikale Montage 40 °C (104 °F) |
| Ausrüstungsklasse |
Klasse l nach IEC 60536; (Erdschutz) |
| Eintrittsschutz |
IP20 nach IEC 60529 |
| RoHS-Konformität |
Richtlinie 2011/65/EU (EN 50581:2012) |
| Einhaltung der WEEE-Richtlinien |
Richtlinie 2012/19/EU |
Abmessungen
| Breite |
124 mm (4.88 Zoll) |
| Größe |
186.5 mm (7,34 Zoll) einschließlich Verschluss |
| Tiefe |
47 mm (1.85 Zoll) |
| Gewicht |
0.45 kg (0,99 lbs) |
Merkmale und Vorteile
• Doppelnetzanschluss
• Ein Drehschalter zur Einstellung der Clusteradresse
• Die mechanische Schlüsselung verhindert das Einsetzen eines falschen Modultyps
• Verbindung mit einem einzigen Modulbus
• Anschließvorrichtung an der DIN-Schiene zur Verriegelung und Erdung
• DIN-Schienen montiert
Häufige Fragen:
F: Welcher Markenname trägt das Produkt?
A: Der Markenname des Produkts ist ABB.
F: Welche Modellnummer hat das Produkt?
A: Die Modellnummer des Produkts istDie in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 genannten Leistungen..
F: Wo wird das Produkt hergestellt?
A: Das Produkt wird in FI hergestellt.
F: Welche Zahlungsbedingungen sind verfügbar?
A: Die Zahlungsbedingungen sind T/T, Western Union und PAYONEER.
F: Wie lange dauert die Lieferzeit für das Produkt?
A: Die Lieferzeit für das Produkt beträgt 3-5 Tage.
