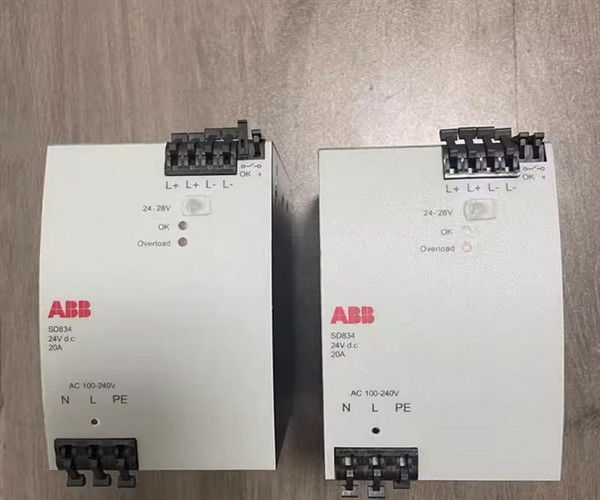

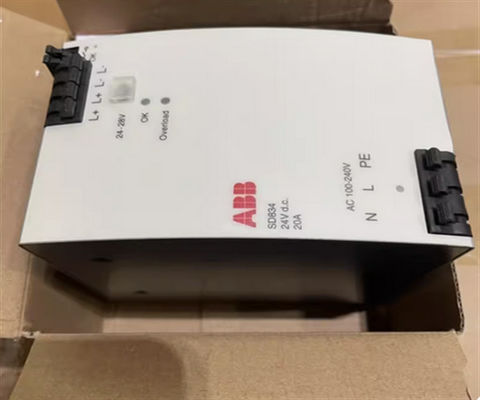

3BSC610067R1 ABB SD834 Stromversorgungsvorrichtung Redundante Stromversorgungsmodule
Beschreibung
The SD83x Power Supply Units are designed to meet all the applicable electrical safety data stated by the EN 50178 harmonized European Standard Publication and the additional safety and function data required by EN 61131-2 and UL 508.
Die Sekundär-Ausgangsschaltkreise werden für SELV- oder PELV-Anwendungen akzeptiert.Diese Stromversorgungen können für nicht redundante und redundante Anwendungen verwendet werden.
Für redundante Anwendungen sind Dioden-Stimmgeräte SS823 oder SS832 erforderlich.Sie bieten einen weichen StartEin SD83x wird bei Einschalten weder Sicherungen noch Erdfehl-Schaltschalter auslösen.
Allgemeine Informationen
| Nummer des Artikels |
3BSC610067R1 |
| Typ |
Stromversorgung |
| Nennstrom |
20 A |
| Nennleistung |
480 W |
| Nenn-Ausgangsspannung |
Gleichstrom 24 V |
| Nennleistung |
547/568 VA |
| Hauptspannung/Eingangsspannung, Nenn |
100-240 V AC 110-150 V Gleichstrom |
| Anwendungen |
SELV und PELV |
| Effizienz |
92.4/93,9 % |
Ausführliche Daten
| Erlaubte Spannungsänderungen der Leitungen |
85 bis 276 V AC, 88 bis 187 V DC |
| Hauptfrequenz |
50-60 Hz +- 6% |
| Primärer Spitzenstrom bei Leistung bei |
< 13 A |
| Lastbeteiligung |
Parallelverbindung |
| Überwachungsrelais |
- Ja, das ist es. |
| Leistungsfaktor (bei Nennleistung) |
0.95/0.90 |
| Wärmeabbau |
40/31 W |
| Regulierung der Ausgangsspannung bei maximalem Strom |
< 10 mV / < 100 mV |
| Ripple (Spitze bis Spitze) |
< 100 mV |
| Sekundärspannungsaufbewahrungszeit bei Stromausfall |
| 230 V/10 A Min. |
77 ms |
| 230V/10A Typ |
100 ms |
| 230V/20A Min. |
36 ms |
| 230V/20A Typ |
51 Sekunden |
| |
| 120V/10A Min. |
51 Sekunden |
| 120V/10A Typ |
62 ms |
| 120V/20A Min. |
22 ms |
| 120V/20A Typ |
32 ms |
|
| Maximaler Ausgangsstrom |
30 A < 4 s |
| Maximale Umgebungstemperatur |
55 °C |
| Primär: empfohlene externe Sicherung |
10 bis 20 A |
| Sekundär: Kurzschluss |
Schluckauf (2 auf 17 aus) |
| Leistung über Spannungsschutz |
< 37 V |
Umwelt und Zertifizierung
| CE-Kennzeichnung |
- Ja, das ist es. |
| Elektrische Sicherheit |
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung. |
| ATEX-Zone 2 |
- Nein. |
| IECEx-Zone 2 |
- Nein. |
| Gefährlicher Standort, Klasse 1 Div 2 |
- Ja, das ist es. |
| Gefährliche Lage |
C1 Div 2 cULus |
| Zertifizierung für Schiffe |
ABS, BV, DNV-GL, LR |
| Schutznummer |
IP20 nach IEC 60529 |
| Korrosive Atmosphäre ISA-S71.04 |
G2 |
| Verschmutzungsgrad |
Stufe 2, IEC 60664-1 |
| Mechanische Betriebsbedingungen |
IEC 61131-2 |
| EMV |
EN 61000-6-4 und EN 61000-6-2 |
| Überspannungskategorien |
Überspannung Kategorie III (IEC/EN 60664-1) |
| Ausrüstungsklasse |
Klasse 1 nach EN 50718; 3.56 |
| RoHS-Konformität |
Richtlinie 2011/65/EU (EN 50581:2012) |
| Einhaltung der WEEE-Richtlinien |
Richtlinie 2012/19/EU |
Abmessungen
| Breite |
82 mm ((3.23") |
| Tiefe |
127 mm (5,0") |
| Größe |
124 mm (4,88") |
| Gewicht (Pfund) |
1200 g (2,6 lb) |
| Montageabstand W mm |
15 mm (0,59") |
| Montageabstand H mm |
40 mm (1,57") |
Merkmale und Vorteile
- Einfache DIN-Schienenmontage
- Ausrüstung der Klasse I (wenn sie an eine Schutzerdung angeschlossen ist, (PE))
- Überspannungskategorie III für den Anschluss an die Primärleitung
TN Netzwerk
- Schutztrennung von Sekundärkreis und Primärkreis
- Akzeptiert für SELV- und PELV-Anwendungen
- Der Ausgang der Einheiten ist gegen Überstrom geschützt.
(Stromgrenze) und Überspannung (OVP)
- SD834 kann parallel angeschlossen werden, um die Ausgangsleistung zu erhöhen
- Sowohl AC- als auch DC-Eingang an SD831 und SD834
- Schwebender DC-OK-Relaiskontakt an SD834
