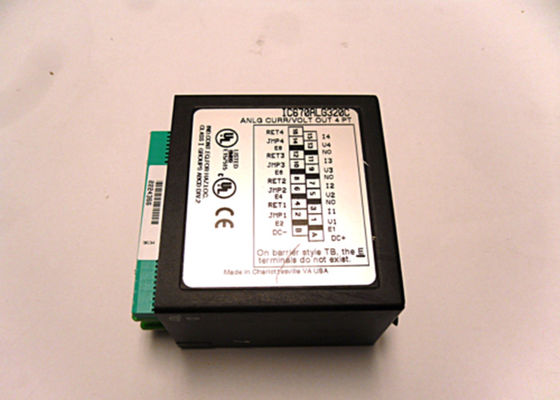

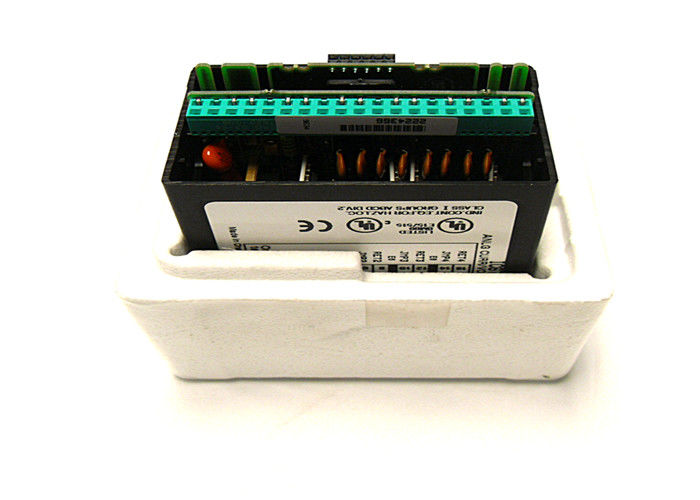

Das IC670ALG320 ist ein analoges Ausgangsmodul, das Teil der Field Control I/O-Serie von GE Fanuc® ist. Dieses Modul wird typischerweise zur Betätigung von Steuergeräten wie Modulationssteuerventilen, Dämpfern,Schleier, Positionierer und ähnliche Geräte. Es kann auch für die Signalwiederübertragung zur Verbindung mit Panelmessern, Signalisolatoren, Signalsplittern,externe Ein- und Mehrschleifer-Steuerungen und Datentastungen.
Das IC670ALG320 ist speziell ein Strom- und Spannungsquelle-Ausgangsmodul. Es verfügt über einen eingebauten EMI-Filter Analog-to-Digital Converter (ADC) Schaltung zu jedem Kanal des Moduls.Dieser ADC hat eine Konvertierungslösung von 12 BitBei 0-20 mA beträgt die typische analoge Auflösung des Moduls 5,0 Mikroampere und 4,0 Mikroampere.0 Mikroampere im Bereich von 4-20 mA bei 0-10 VDCDie analoge Auflösung beträgt 2,5 mV.
Dieses Modul verfügt über eine einzige Gruppe von Ausgängen mit Erd- und Logikisolation mit einer Nennleistung von 1500 VAC für 1 Minute und 250 VAC kontinuierlich.Dieses Modul benötigt eine externe Stromversorgungsspannung von 20-29 VDC mit maximal 5% RippleEs verfügt über einen Standby-Eingangsstrom von 80 mA und einen Betriebsstrombedarf von 180 mA. Die Leistungsaufnahme des Moduls beträgt mindestens 1,5 Watt und maximal 4.3 Watt, während die Stromzufuhr des Moduls von der Bus-Interface-Einheit (BU) maximal 51 mA beträgt.
Für die Geräuschsicherung wird empfohlen, dieses Modul mit einem geschützten, verdrehten oder dreipareigenen Draht der Gerätequalität zu verwenden.am nächsten am Modul.
Das IC670ALG320-Ausgangsmodul ist ein GE Fanuc-Analog-Ausgangsmodul mit einer Gruppe von 4 Strom-/Spannungsausgängen.Es unterstützt einen Strombereich zwischen 4 und 20 Milliampere und einen Spannungsbereich zwischen 0 und 10 VoltDer Strom- und Spannungsbereich kann auch durch den Einsatz eines zusätzlichen Sprungers auf dem Endblock der E/A geändert werden.Das Modul kann leicht skaliert werden, um unterschiedlichen Anwendungsbedürfnissen gerecht zu werden, indem Änderungen an den Konfigurationseinstellungen vorgenommen werden. Die Stromversorgung des Moduls kann auch zur Versorgung der Bus-Schnittstellen-Einheit verwendet werden.Das IC670ALG320 Ausgangsmodul hat eine LED an der Vorderseite, die das Feld und den Hintergrundstromstatus für das Modul anzeigt.
Das IC670ALG320-Ausgabemodul verwendet 4 Wörter für analoge Ausgabedaten.Das Modul bietet Optionen für das SchlüsselnFür die Skalierung verwendet das Modul die INT-Einheit auf der HHM-Konfiguration, die auf die tatsächliche gewünschte Ausgabe reagiert.Die Isolierung für das Modul ist 1500 Volt Wechselstrom für eine Dauer von 1 Minute und 250 Volt Wechselstrom für eine Dauer vonDie digitale Auflösung des Ausgangsmoduls beträgt 12 Bit. Das Ausgangsmodul IC670ALG320 ist mit einer offenen Architektur ausgelegt und sollte vor Wasserspritzungen geschützt werden.Es sollte an einem sauberen Ort, der keinen Staub enthält, installiert werden, Schmutz oder schädliche Emissionen.
Technische Spezifikation
| Marke |
GE Fanuc |
| Reihe |
Feldsteuerung |
| Hersteller |
GE Fanuc |
| Hersteller |
GE Fanuc |
| Verkabelungskonfiguration |
mit einem einzigen Ende |
| Teilnummer |
Der Wert der Verbrennungsmenge ist zu messen. |
| Reihe |
Feld E/A-Steuerung |
| Ausgangssignal, nominal |
0-20 mA / 4-20 mA; 0-10 VDC |
| Beschreibung |
Analog-Ausgabe-Modul |
| Beschreibung des Produkts |
4-Punkte-Analogstrom/Spannungsquelle-Ausgangsmodul |
| Anzahl der Kanäle |
Vier (4) Strom- / Spannungsquelle-Ausgänge |
| Analoge Auflösung |
4.0 μA @ 4-20 mA; 50 μA @ 0-20 mA; 0-10 VDC @ 2,5 mV |
| Strom |
4 bis 20 mA |
| Ausgangssignale |
0-20 mA; 4-20 mA; 0-10 VDC; 0-12,5 VDC |
| Auflösung der ADC-Umwandlung |
12 Bits |
| Spannung |
0 bis 10 Volt |
| Isolation |
1500 VAC für 1 Minute, 250 VAC kontinuierlich |
| Außenstromversorgung |
20-29 VDC, maximale Wellenwirkung von 5% |
| Ausgangsdaten |
4 Worte |
| Umrechnungszeit @ 1MHz-Uhr |
60 Mikrosekunden pro Kanal, typisch |
| Isolation von Grund und Logik |
1500 Volt Wechselstrom |
| Nennspannung der Versorgung |
24 VDC |
| Analoge Auflösung |
4.0 μA @ 4-20 mA; 5.0 μA @ 0-20 mA; 2,5 mV @ -10 VDC; 0-12,5 VDC @ 3,125 mV |
| Stromzufuhr |
Standby: 80 mA, typisch: Betrieb: 180 mA, maximal |
| Digitale Auflösung |
12 Bit, typisch |
| Strom aus der BIU-Stromversorgung |
51 mA, höchstens |
| Linearität |
1 LSB-Auflösungswert |
| Temperaturkoeffizient |
+/-,002% des Wertes pro Grad C, typisch, +/-,005% des Wertes pro Grad C, maximal |
| Eingabetypen |
Isoliert und unterschiedlich |
| Modul-Leistungsausfall |
1.4 Watt, mindestens; 4.3 Watt, maximal |
| Eingangsstrom: |
Standby: 80 mA Betrieb: 180 mA (einschließlich Schleifstrom) |
| Grund für eine logische Isolation |
1500 VAC für 1 Minute; 250 VAC, kontinuierlich |
| Lebenszyklustatus des Produkts |
Ausgeschaltet/veraltet |
| Ausgangsgruppen |
Einzelne Gruppe |
| Ausgangsverkabelung |
mit einem einzigen Ende |
Technische Beschreibung von IC670ALG320
Das IC670ALG320 ist ein Feldsteuerungs-E/A-Modul, das von GE Fanuc hergestellt wird.Dieses Modul ist ein analogues Ausgangsmodul für Strom / Spannungsquelle mit vier (4) analogen Ausgangskanälen mit einer Leistung von 0-20 mADieses Modul benötigt eine externe 24 VDC-Versorgungsspannung mit Erdungs- und Logikisolation von 1500 VAC für 1 Minute, 250 VAC kontinuierlich.Dieses Modul hat eine digitale Auflösung von 12 Bit und eine analoge Auflösung von 4.0 μA @ 4-20 mA; 5,0 μA @ 0-20 mA; 2,5 mV @ -10 VDC und 0-12,5 VDC @ 3,125 mV.
