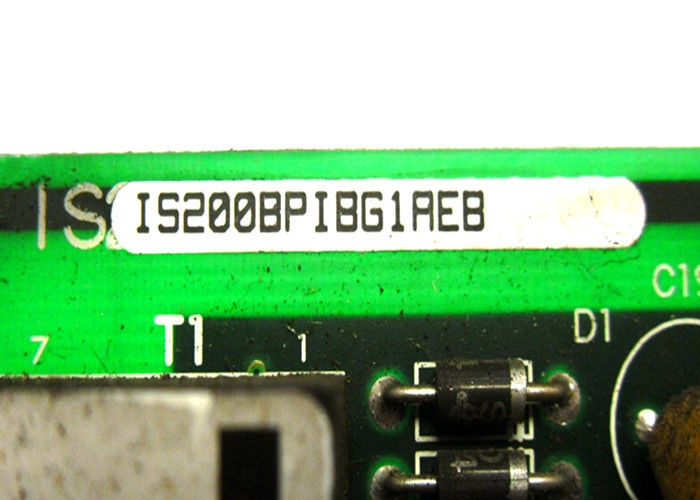

Das IS200BPIBG1AEB Modell ist Teil der MK VI Serie von General Electric

Das Modell IS200BPIBG1AEB ist Teil der MK VI-Serie von General Electric.

Häufig gestellte Fragen zu IS200BPIBG1AEB

Wie viele Steckverbinder gibt es auf dem IS200BPIBG1AEB-Modell?

Es gibt vier Hauptverbindungstypen für das IS200BPIBG1AEB-Modell: einen PAPL-, PBPL- und PCPL- oder Phase A-Schaltflächenanschluss und DPAPL-, DPBPL- und PCPL- oder 17,7 AC-Stromanschlüsse.PBPL, und PCPL-Anschlüsse haben jeweils sechzehn Pins mit individuellen Funktionen. Die DPAPL-, DPBPL- und DPCPL-Anschlüsse haben jeweils zwei Pins.siehe Tabelle 7, 5, 4 und 3 für die Nomenklaturen und ihre Funktionen.

Welche Art von Modell ist die IS200BPIBG1AEB-Einheit?

Das Modell IS200BPIBG1AEB ist ein IGBT Drive Bridge Personality Interface Board. Es wird zur Bereitstellung der Signalkonditionierung verwendet, die bei der Schnittstelle und Arbeit mit dem O1-Anschluss erforderlich ist.Es verwendet digitale Steuerungssignale auf Logikebene, um mit drei bis sechs Gate Driver/Shunt Feedback Boards sowie isolierten VCO-Feedback-Schaltkreisen zu arbeiten.

Beschreibung des Produkts

Das Modell IS200BPIBG1AEB ist ein IGBT Drive Bridge Personality Interface Board, das von General Electric hergestellt und in der Mark VI IS2000-Serie verwendet wird.Es wird die Signalkonditionierung an die P1-Konnektorlogik-Level-Digitalsteuerungssignale an drei oder möglicherweise sechs Gate Driver/Shunt Feedback-Boards sowie isolierte VCO-Feedback-Schaltkreise liefern., die wiederum die Gleichspannungsverbindung und die Ausgangsspannungen der Phasen VBC und VAB überwachen.Ein weiteres Merkmal des IS200BPIBG1AEB-Modells ist, dass es Fehler erfassen kann, die von den Gate-Driver-Boards aufgedeckt werden, und dann die Fehlerinformationen meldetDie Logiksignale, die an oder vom angeschlossenen Gate Drive-Board gesendet werden, werden doppelt mit einer isolierten Spannung von 5 V Zwischenversorgung, die aus dem 17,7 Vac-Versorgungsnetz abgeleitet wird, optocoupled.

Es gibt sechs verfügbare Stromversorgungen auf dem IS200BPIBG1AEB-Modell; diese Stromversorgungen stammen aus den Sekundären von drei Transformatoren, einer pro Phase.Es gibt eine Spannung Wechselstrom von 17.7 Vac; dieser Vac ist ein Quadratwellen-Eingang und wird an die vom P1-Anschluss versorgten Transformator-Primärvorrichtungen zugeführt.Ein zweiter Sekundär kann auch eine Vollwelle korrigieren und filtern, um eine isolierte Spannung von 12 V zu liefern, die von der Spannungsrückkopplung VCO-Schaltung benötigt wirdEs gibt eine Steuerungslogik auf dem BPIB-Modell, die 5 V ist und über den P1-Anschluss versorgt wird.

Dieses Modell kann Fehler für obere und untere Gate-Treiber steuern und ist individuell pro Phase gesperrt.die mit dem Fahrerkreislauf verbundenen Verriegelungsfehler werden auf der geeigneten P-Fasensperre angekündigt.Weitere Informationen zur Fehlerkontrolle des IS200BPIBG1AEB finden Sie auf Seite 3 des Gebrauchsanleitungs GEI-100266.
