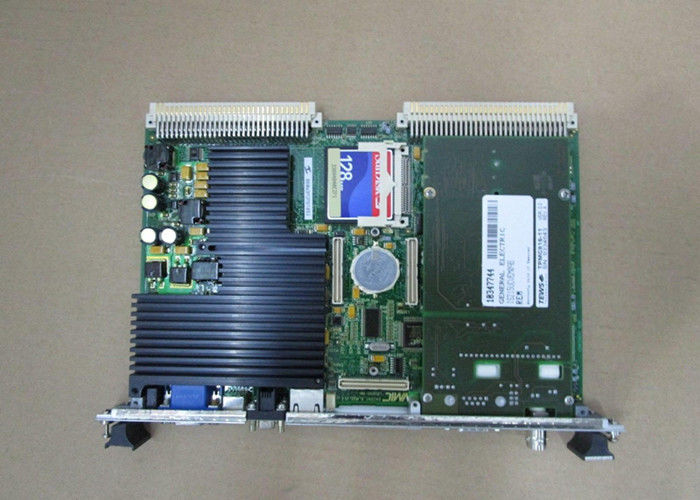

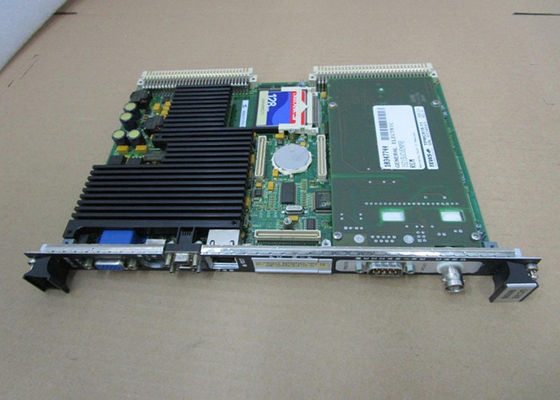

IS215UCVEM09 ist ein Standardcontroller, der von General Electric hergestellt und entwickelt wurde

IS215UCVEM09 ist ein Standardcontroller, der von General Electric hergestellt und entwickelt wurde

Die Angabe der Angabe ist in Anhang I zu entnehmen.

Teilnummer: IS215UCVEM09
Hersteller: General Electric
Reihe: Mark VI
Betriebssystem: QNX
Mikroprozessor: Intel Celeron 300 MHz
Programmierung: Steuerungsblock
Typ des Produkts: Unit Controller Board
Verfügbarkeit: Vorräte
Herstellungsland: USA

Funktionsbeschreibung

IS215UCVEM09 ist ein Standard-Controller, der von General Electric hergestellt und entwickelt wurde.Ein einzelner Ethernet-Port 10BaseT/100BaseTX (RJ-45) ermöglicht die Verbindung zur Werkzeugbox oder zu anderen SteuergerätenDer Controller ist auf einem Versa Modular Euro (VME) Rack installiert und kommuniziert mit I/O-Boards über den VME-Bus.QNX, ein Echtzeit-Multitasking-Betriebssystem, das für hochgeschwindige, zuverlässige industrielle Anwendungen entwickelt wurde, dient als Controller-Betriebssystem (OS).Die Steuerungssystem-Toolbox wird verwendet, um Software spezifisch für die Anwendung des Steuerers zu laden (Toolbox)Drei Kommunikationsanschlüsse ermöglichen den Zugriff auf die Bediener- und Technikoberflächen.

IS215UCVEM09 Betrieb

Es ist eine spezifische Software für den Einsatz des Steuergeräts mit Dampf-, Gas-, Land-Marine-Aeroderivat (LM) oder Balance of Plant (BOP) Produkten vorzulegen.Wenn die Sammlung von Blöcken normal ist und die Blöcke eine durchschnittliche Größe haben, kann es bis zu 100.000 Stufen oder Blöcke pro Sekunde ausführen.
Die Steuerung kann mit Hilfe einer externen Uhrunterbrechung mit der Uhr auf der VCMI-Kommunikationsplatine auf 100 Mikrosekunden synchronisiert werden.Die VCMI-Kommunikationsplatine verwendet den VME-Bus, um externe Daten in und aus der Steuerungssystemdatenbank (CSDB) im Controller zu senden und zu empfangen.
Die Prozess-Eingänge und -Ausgänge der I/O-Boards bilden die Daten in einem simplex System.Berechnete Ausgänge, die von der Ausgabehardware abgesprochen werden, und die internen Zustandwerte, die zwischen den Steuerungen ausgetauscht werden müssen, bilden die Daten in einem TMR-System.

Eigenschaften

Die Komponente ist mit dem Mark VI Steuerungssystem kompatibel. Es ist ein VME-Board mit einem einzigen Schlitz. Der Controller verfügt über zwei serielle RS-232C-Ports, einen Ethernet-Port, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-System, einen USB-Systemmit einer Breite von mehr als 10 mm,Die Platine enthält einen Hochgeschwindigkeitsprozessor, Flash-Speicher und DRAM.
Dieses Board empfängt externe Daten über das VCMI-Kommunikationsboard. Je nach System können Daten über Prozess-E/A (simplex) oder abgestimmte E/A (TMR) an das Board übermittelt werden.

Produktkomponenten

Monitorport
Tastatur-/Mausanschluss
COM1 - RS-232C-Anschluss für die erste Einrichtung des Steuergeräts
ETHERNET 1 - Primärer Ethernet-Anschluss für EGD-Kommunikation und Toolbox-Konfiguration
Zustands-LEDs - VMEbus SYSFAIL, Blitzaktivität, Stromzustand
Ethernet-Status-LEDs - aktiv (blinzelnd = aktiv), (fest = inaktiv), Link (gelb = 10BaseT), (grün = 100BaseTX)
DLAN COM 20020 Steuerung ARCNET Schnittstelle

DLAN-Schnittstelle

COM 20020 ARCNET-Controller, BNC 93 Ohm, Übertragungsgeschwindigkeit - 5 Mbps

Bus Arbitration: Die Controller-Karte verwaltet den Buszugang und die Arbitration zwischen mehreren Modulen, die mit dem VMEbus verbunden sind.
Interrupt Handling: Es unterstützt Interrupt-Anfragen von VMEbus-Geräten und verwaltet deren Priorität und Reaktion.Unterbrechungen sind wichtig für Echtzeit-Anwendungen, die sofortige Aufmerksamkeit für bestimmte Ereignisse oder Daten erfordern.
Datenübertragungssteuerung: Handhabung von Datenübertragungen zwischen dem VMEbus und anderen Geräten, wie Speicher, Eingabe-/Ausgabegeräten oder anderen Bussystemen.Es stellt die notwendigen Kontrollsignale und -protokolle für einen effizienten und zuverlässigen Datenaustausch bereit..
Timing Generation: Erzeugt für den ordnungsgemäßen Betrieb des VMEbus erforderliche Zeitsignale. Diese Signale umfassen Uhrsignale, Buszykluszeit und Bussteuerungssignale.
Protokollunterstützung: VME-Controllerkarten unterstützen typischerweise verschiedene VMEbus-Protokolle wie VME64x, VME320 oder VME64. Diese Protokolle definieren die elektrischen und logischen Spezifikationen für die Datenübertragung,Adressierung und Timing auf dem VMEbus.
Backplane Connectivity: Die Steuerkarte steckt in ein VMEbus-Backplane, das als physische Verbindung zwischen mehreren Modulen in einem Computersystem dient.Die Karte ist so konzipiert, dass sie in einen spezifischen VMEbus-Slot passt und über Randanschlüsse mit dem Hintergrund verbunden wird.

Leistungsanforderungen

+5 V Gleichspannung, 6,6 A typisch, 8,6 A maximal
+12 V Gleichspannung, typisch 180 mA, maximal 250 mA
-12 V Gleichstrom, 180 mA typisch, 250 mA maximal

Eigenschaften

Primäre Ethernet-Schnittstelle: Twisted pair 10BaseT/100BaseTX, RJ-45 Stecker
Speicher: 32 MB DRAM, 16 MB Kompakt-Flash-Modul, 128 KB L2 Cache, mit Batterie unterstützte SRAM
PROFIBUS-Schnittstelle: PROFIBUS DP Masterklasse 1
COM-Anschlüsse: Zwei Mikrominiatur 9-Pin-D-Anschlüsse

Systemmerkmale

Kleine Drehzahlregelungssysteme erfordern eine vereinfachte Systemarchitektur.
Anstelle der größeren T-Typ-Terminalplatten, die bei TMR-Systemen verwendet werden, sind kompakte DIN-Schienenmontierterminalplatten verfügbar.Da sich die Endplatten des Typs D direkt mit dem Steuerchassis verbinden, um mit den E/A-Platten zu interagieren, wird IONet nicht verwendet.
