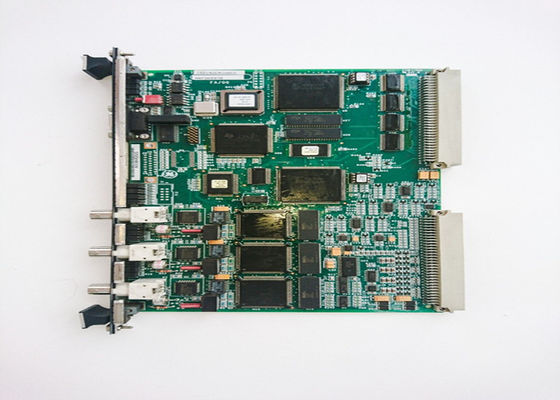

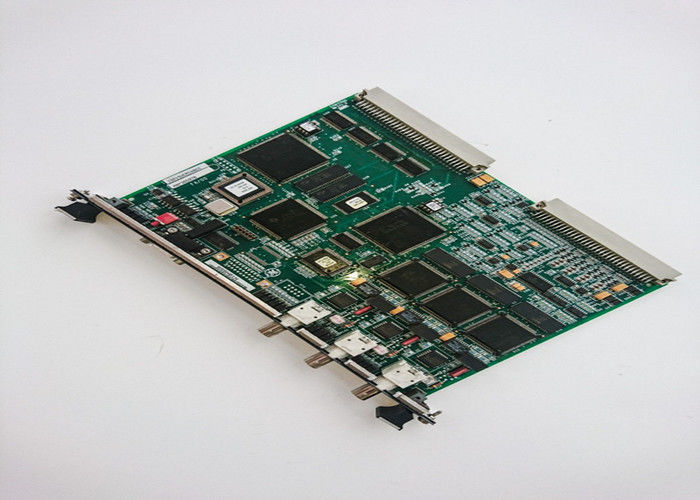

GE FANUC IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD, 6U hohe VME-Board, 0,787 Zoll breit

GE FANUC IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD, 6U hohe VME-Board, 0,787 Zoll breit

Die Angabe der Angabe ist in Anhang I zu entnehmen.

Teilnummer: IS215VCMIH2
Hersteller: General Electric
Reihe: Mark VI
Typ des Produkts: Master Controller Board
Vorstandstyp: 6U hohe VME-Vorlage, 0,787 Zoll breit
Prozessor: TMS320C32 32-Bit-Digitalsignalprozessor
Speicher: Dual-Port-Speicher
Verfügbarkeit: Vorräte
Herstellungsland/Herstellungsregion: USA
Anleitung: Mark VI_GEH-6421_Systemführer Vol_II

Funktionsbeschreibung

IS215VCMIH2 ist eine VME Bus Master Controller Board, die von General Electric als Teil der Mark VI-Serie in Gasturbinensteuerungssystemen hergestellt und entwickelt wurde.Das VCMI dient sowohl als Kommunikationsoberfläche mit dem Systemsteuerungsnetzwerk, auch als IONet bekannt und die Schnittstelle für die Kommunikation zwischen Steuerung und I/O-Boards.VCMI verarbeitet die IDs für alle Platinen im Rack und ihre entsprechenden Endplatinen als VME-Busmaster in den Steuerungs- und I/O-Racks. Die Steuerung und die I/O-Prozessorplatten können dank der VCMI-Platte in beide Richtungen miteinander kommunizieren.werden über den Ethernet-Anschluss der Steuerung kommuniziertDer Controller Genius-Port kann verwendet werden, um zusätzliche PLC-E/A an das System anzuschließen.Das System verwendet eine Niederspannungsvariante der üblichen VME-Rack-Stromversorgung und wird mit 24 V Gleichspannung versorgt..

Abbildung 1: VCMI-Boards, einzelne und dreifache Netzwerkversionen

Auf der folgenden Abbildung sind drei einfache Systemkonfigurationen mit dem VCMI mit lokaler und ferner E/A gezeigt.Die Signalkonditionierung auf Endplatten des Typs DIN ist immer die gleiche wie bei Endplatten des Typs T., und die genannten I/O-Spezifikationen sind anwendbar. Allerdings unterstützen die Platinen TMR nicht, und es gibt Unterschiede in der Anzahl der Eingänge und Ausgänge sowie die Erdungsregeln.Der Raum wird durch den Einsatz von hochdichten, dauerhaft montierten Euro-Block-Terminalblöcken eingespart.. Die Endgeräte auf den Blöcken können bis zu zwei #14 Drähte oder einen #12 Draht aufnehmen. Die häufigste Drahtgröße ist #18 AWG.

Abbildung 2: Simplex-Systemkonfigurationen mit lokaler und ferngesteuerter E/A

In der ersten Abbildung, ein winziges System, wird der gesamte E/A in das VME-Steuerregal gelegt,Verringerung der Notwendigkeit für entfernte E/A-RacksDas VCMI verfügt über drei IONet-Ports, jeweils für einen der drei Kanäle (R, S und T).Obwohl viele I/O-Racks von einem IONet unterstützt werdenBei I/O-Boards und -punkten sind alle I/O-Kanäle (R, S und T) identisch.

Abbildung 3: TMR-Systemkonfigurationen mit lokaler und ferngesteuerter E/A

Diagnostik:

Es gibt Überwachungs- und Warnsysteme für die internen Stromversorgungssysteme +5 V, 12 V, 15 V und 28 V. Mit Ausnahme der 28-Volt-Versorgung, die eine 5,5%-Alarminstallation aufweist.Die Alarmanstellungen sind anpassbar und häufig auf 3 eingestellt..5%. Auch die diagnostischen Signale des über J301 angeschlossenen Stromverteilungsmoduls (PDM) wurden überprüft, darunter die P28A und PCOM für externe Monitorschaltungen,zwei analoge 5V-Differential-Eingänge, Erdungsfehler und Über-/Unterspannung auf dem P125 V-Bus und digitale Eingänge.

Einrichtung:

Der Steuergerät und ein VCMI sind die beiden Komponenten, aus denen ein Steuermodul besteht.einschließlich des in der Begleitfigur dargestellten Racks des GE Fanuc-Integrators und der beiden Mark VI-Rackgrößen im Abschnitt "VCMI - Bus Master Controller"." Nur eigenständige Module mit Remote-E/A werden im kürzeren GE Fanuc-Rack verwendet.Ein Kühlventilator ist über oder unter dem Controller angeordnet, je nachdem, welches Rack verwendet wirdEin VDSK-Board ist auch für das eigenständige Steuerungsmodul erforderlich, das mit dem Rack eines GE Fanuc-Integrators verwendet wird, um den Lüfter zu versorgen und das Rack über eine ID-Verbindung zu identifizieren.

Abbildung 4: Typischer in einem Regal mit Kommunikationsbrett montierter Steuergerät

Die WOC verfügt über den größtenGE Speedtronic Mark VI Ersatzteile. Wir können auch Ihre defekten Boards reparieren. WORLD OF CONTROLS kann auch unbenutzte und wieder aufgebaute Bauteile mit Garantie liefern. Unser Expertenteam ist rund um die Uhr zur Verfügung, um Ihre OEM-Anforderungen zu unterstützen.Unser Expertenteam vonWOCFür Preise und Verfügbarkeit von Teilen und Reparaturen kontaktieren Sie bitte unser Team telefonisch oder per E-Mail.
