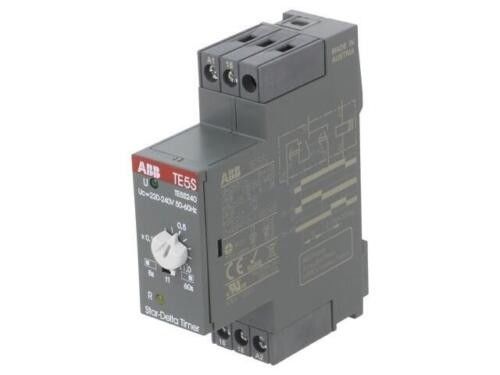

ABB TE5S-240 1SBN020010R1003 Elektronischer Timer Durchschnittlicher Haltewert 50 Hz 6,5 V·A

Mindestbestellmenge: 1 Stück

Zolltarifnummer: 85364900

Datenblatt, technische Angaben:1SBC100122C0202_Ch04

Produktnetzbreite: 23 mm

Produktnetztiefe / Länge: 75 mm

Produktnettohöhe: 85 mm

Produktnettogewicht: 0,08 kg

Anzahl der Hauptkontakte NC: 0

Anzahl der Hilfskontakte NO: 1

Anzahl der Hilfskontakte NC: 1

Nennbetriebsspannung: Hilfsstromkreis 240 V

Nennfrequenz (f): Hilfsstromkreis 50 / 60 Hz

Steuerkreis 50 / 60 Hz

Herkömmlicher thermischer Luftstrom (Ith): gemäß IEC 60947-5-1, Θ = 40 °C 10 A

Nennbetriebsstrom AC-15 (Ie):

(24 / 127 V) 5 A

(220 / 240 V) 4 A

(380 / 400 V) 3 A

Kurzschlussschutzvorrichtungen: Sicherungen des Typs gG 10 A

Nennbetriebsstrom DC-13 (Ie): (24 V) 4 A

Maximale mechanische Schaltfrequenz: 720 Zyklen pro Stunde

Nennspannung des Steuerkreislaufs (Uc): 50 Hz / 60 Hz 220... 240 V Wechselstrom

Spulenverbrauch:

Durchschnittlicher Haltewert 50 Hz 6,5 V·A

Durchschnittlicher Haltewert 60 Hz 6,5 V·A

Zusatzkreis für die Verbindungskapazität:

Flexibel mit Kabelende 0,75... 2,5 mm2

Starres Kabel 1/2 x 1... 2,5 mm2

Schutzniveau: gemäß IEC 60529, IEC 60947-1, EN 60529 Hilfsgeräte IP20

Typ des Endgeräts: Schraubendurchgänge

Für:

Stoßbeständigkeit nach IEC 60068-2-27:

Halb-Sinus-Puls für 11 ms, Schlagrichtung: A 20 m/s2

Halb-Sinus-Puls für 11 ms, Schlagrichtung: B 15 m/s2

Halb-Sinus-Puls für 11 ms, Schlagrichtung: C 20 m/s2

Die Risikopositionen sind in der Tabelle 1 zu berücksichtigen, wenn die Risikopositionen in der Tabelle 2 angegeben sind.

REACH-Deklaration:

RoHS-Informationen:

RoHS-Status: Gemäß der Richtlinie 2011/65/EU

WEEE B2C / B2B: von Unternehmen zu Unternehmen

WEEE-Kategorie: 5. Kleine Geräte (keine äußeren Abmessungen größer als 50 cm)

Informationen über den Behälter

Paketstufe 1 Einheiten: 1 Schachtel

Paketstufe 1 Breite: 23 mm

Packungsstufe 1 Tiefe / Länge: 75 mm

Paketstufe 1 Höhe: 85 mm

Paketstufe 1 Bruttogewicht: 0,08 kg

Paketstufe 1 EAN: 3471522121677
