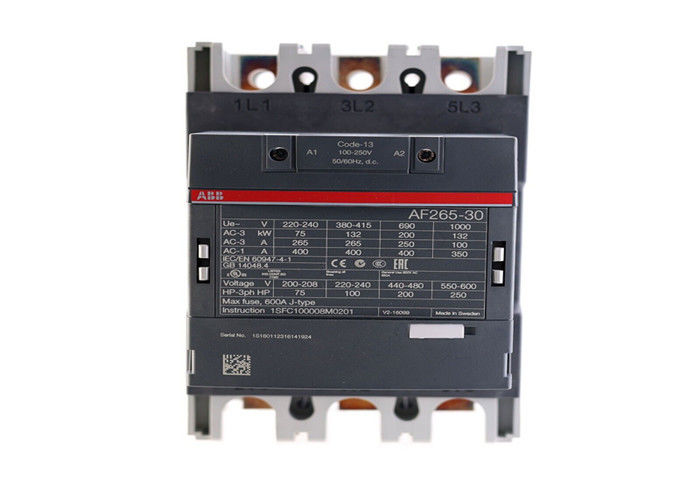

Der AF265-30-11-13 ist ein 3-Pol - 1000 V IEC- oder 600 V UL-Kontakter mit vormontierten Hilfskontakten



Abmessungen
Produktnetzwähe:
140 mm
Produktnetztiefe / Länge:
180 mm
Produktnettohöhe:
225 mm
Produktnettogewicht:
30,9 kg








Technische
Anzahl der Hauptkontakte NO:
3
Anzahl der Hauptkontakte
0
Anzahl der Hilfskontakte NO:
1
Anzahl der Hilfskontakte NC:
1
Nennbetriebsspannung:
Hauptkreislauf 1000 V
Nennfrequenz (f):
Hauptkreislauf 50 / 60 Hz
Herkömmlicher thermischer Luftstrom (Ith):
gemäß IEC 60947-4-1 für offene Kontakte Θ = 40 °C 400 A
Nennbetriebsstrom AC-1 (Ie):
(1000 V) 40 °C 350 A
(1000 V) 55 °C 300 A
(1000 V) 60 °C 300 A
(1000 V) 70 °C 240 A
(690 V) 40 °C 400 A
(690 V) 55 °C 350 A
(690 V) 70 °C 290 A
Nennbetriebsstrom AC-3 (Ie):
(415 V) 55 °C 265 A
(440 V) 55 °C 265 A
(500 V) 55 °C 250 A
(690 V) 55 °C 250 A
(1000 V) 55 °C 113 A
(380 / 400 V) 55 °C 265 A
(220 / 230 / 240 V) 55 °C 265 A
Nennbetriebsleistung AC-3 (Pe):
(415 V) 132 kW
(440 V) 160 kW
(500 V) 160 kW
(690 V) 200 kW
(1000 V) 160 kW
(380 / 400 V) 132 kW
(220 / 230 / 240 V) 75 kW
Nennbrechfähigkeit AC-3:
8 x IE AC-3
Nennleistung AC-3:
10 x Ie AC-3
Schutzvorrichtungen für Kurzschlüsse:
gG Sicherungen Typ 500 A
Nennwert Kurzzeit-Widerstandsstrom Niederspannung (Icw):
bei 40 °C Umgebungstemperatur in freier Luft aus einem kalten Zustand 10 s 2120 A
bei 40 °C Umgebungstemperatur in freier Luft aus einem kalten Zustand 15 min 400 A
bei 40 °C Umgebungstemperatur in freier Luft aus einem kalten Zustand 1 min 865 A
bei 40 °C Umgebungstemperatur, in freier Luft, aus einem kalten Zustand 1 s 2650 A
bei 40 °C Umgebungstemperatur in freier Luft aus einem kalten Zustand 30 s 1224 A
Maximale Bruchfähigkeit:
bei 440 V 3800 A (cos phi=0,35 für Ie > 100 A)
cos phi=0,45 (cos phi=0,35 für Ie > 100 A) bei 690 V 3300 A
Maximale elektrische Schaltfrequenz:
(AC-1) 300 Zyklen pro Stunde
(AC-2 / AC-4) 150 Zyklen pro Stunde
(AC-3) 300 Zyklen pro Stunde
Nennbetriebsstrom DC-1 (Ie):
(110 V) 2 Pole in Serie, 40 °C 350 A
(220 V) 3 Pole in Serie, 40 °C 350 A
Nennbetriebsstrom DC-3 (Ie):
(110 V) 2 Pole in Serie, 40 °C 350 A
(220 V) 3 Pole in Serie, 40 °C 350 A
Nennbetriebsstrom DC-5 (Ie):
(110 V) 2 Pole in Serie, 40 °C 350 A
(220 V) 3 Pole in Serie, 40 °C 350 A
Nennspannung für die Isolierung (Ui):
nach IEC 60947-4-1 und VDE 0110 (Gruppe C) 1000 V
nach UL/CSA 600 V
Nennspannung (Uimp):
Hauptkreislauf 8 kV
Mechanische Haltbarkeit:
5 Millionen
Maximale mechanische Schaltfrequenz:
300 Zyklen pro Stunde
Betriebsgrenzen der Spule:
(gemäß IEC 60947-4-1) 0,85 x Uc Min. ... 1,1 x Uc Max. (bei θ ≤ 70 °C)
Nennspannung des Steuerkreislaufs (Uc):
50 Hz 100... 250 V
60 Hz 100... 250 V
Gleichstrombetrieb 100... 250 V
Spulenverbrauch:
Bei maximaler Nennspannung des Steuerkreises 50 Hz 17,5 V·A
Bei maximaler Nennspannung 60 Hz 17,5 V·A
Festhalten bei maximaler Nennspannung des Steuerkreislaufs DC 4,5 W
Einzug bei maximaler Nennspannung des Steuerkreises 50 Hz 385 V·A
Einzug bei maximaler Nennspannung 60 Hz 385 V·A
Einzug bei maximaler Nennspannung des Steuerkreislaufs DC 410 W
Betriebszeit:
Zwischen Spulenentzündung und Kontaktöffnung 37... 47 ms
Zwischen Spulenenergierung und NO-Kontaktschließung 25... 55 ms
Anschlusskapazität Hauptkreis:
Flexible 2 x 70... 185 mm2
Starres Al-Kabel 1 x 185... 240 mm2
Starres Cu-Kabel 2 x 70... 185 mm2
Zusatzkreis für die Verbindungskapazität:
Flexibel mit Ferrule 2x 0,75... 2,5 mm2
Flexibel mit isolierter Ferrule 2x 0,75... 2,5 mm2
Flexible 2x0,75... 2,5 mm2
Feststoff 2 x 1... 4 mm2
mit einer Breite von nicht mehr als 30 mm
Schutzgrad:
nach IEC 60529, IEC 60947-1, EN 60529 Spulenterminals IP20
Nach IEC 60529, IEC 60947-1, EN 60529 Haupttermine IP00
Typ des Terminals:
Hauptkreislauf: Stangen





Technische UL/CSA

NEMA Größe:
5
Kontinuierlicher Strom:
270 A
NEMA-Rating für die Leistung:
(200 V Wechselstrom) Dreiphasen 75 PS
(230 V Wechselstrom) Drei-Phasen 100 PS
(460 V Wechselstrom) Dreiphasen 200 PS
(575 V Wechselstrom) Dreiphasen 200 PS
Höchstbetriebsspannung UL/CSA:
Hauptkreislauf 1000 V
Allgemeine Verwendung UL/CSA:
(600 V Wechselstrom) 350 A
Leistung UL/CSA:
(200 V Wechselstrom) Dreiphasen 75 PS
(208 V Wechselstrom) Dreiphasen 75 PS
(220... 240 V AC) Drei-Phase 100 PS
(440... 480 V AC) Drei-Phase 200 PS
(550... 600 V AC) Drei-Phase 250 PS

Umwelt

Umgebungstemperatur:
Nähe des Kontaktors mit thermischem O/L-Relais (0,85... 1,1 Uc) -25... 50 °C
Nähe des Kontaktors ohne thermisches O/L-Relee (0,85... 1,1 Uc) -40... 70 °C
Nähe des Kontaktors für die Lagerung bei -40... 70 °C
Höchst zulässige Betriebshöhe:
Ohne Abbau 3000 m
